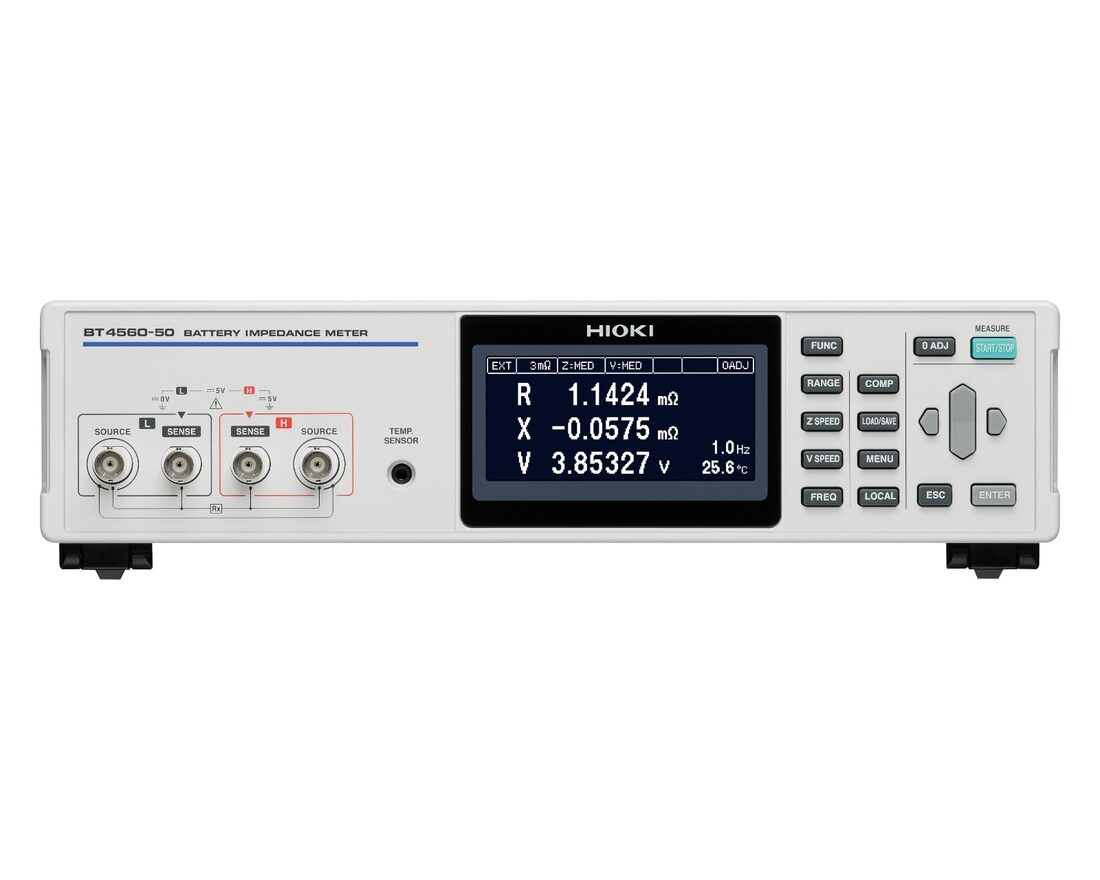

电池阻抗测试仪 BT4560-50

型号:BT4560-50
分类 嘉品推荐 > HIOKI > 电子测量仪表 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 大容量电池测试 电池阻抗测试 BT4560还能搭配集成检测 大容量电池测量 用等效电路分析 软件详细分析 HIOKI日置分析 电池阻抗分析
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

适用于大容量电池的EIS测试

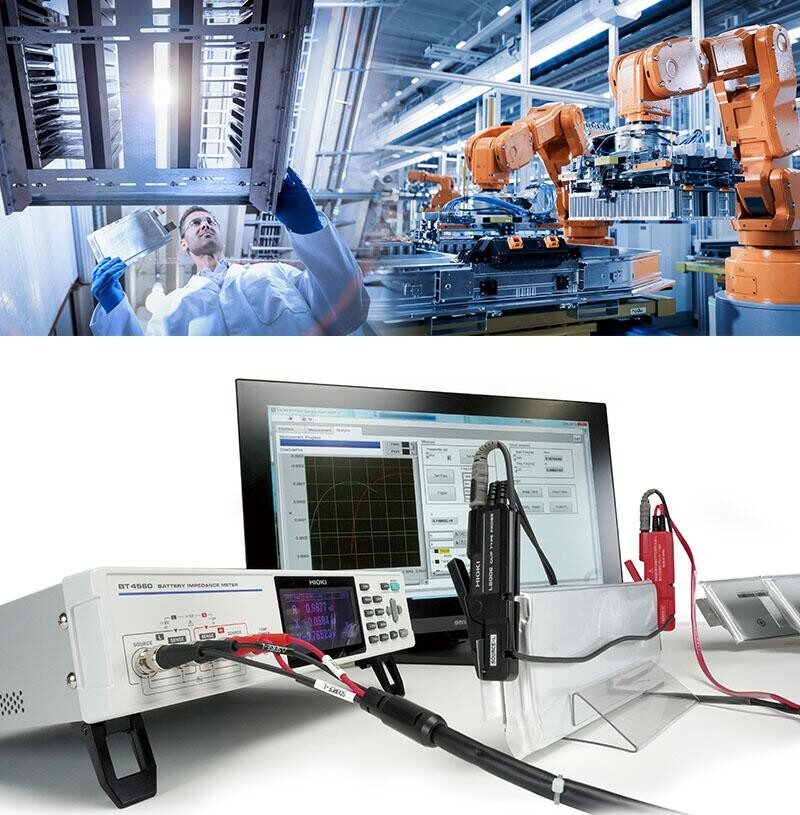

从研发到生产线均可使用可靠的EIS测量仪器

从研发到生产线均可使用可靠的EIS测量仪器

从研发到生产线,电池阻抗测试仪BT4560都能快速、轻松地进行EIS测试。(*1)
为了对多个电池进行更有效率的测量,BT4560还能搭配集成检测系统,为大容量电池的质量管理提供高精度的测量。此外,新的LAN接口还便于构建检测系统,进一步提高了便利性。
*1:EIS(Electrochemical Impedance Spectroscopy:电化学阻抗谱)是一种使用小交流信号在宽频率范围内测量电池阻抗的方法。通过这种方法可以详细了解电池的内阻和反应性,了解电池的特性和性能,对电池的研发和质量管理非常有用。

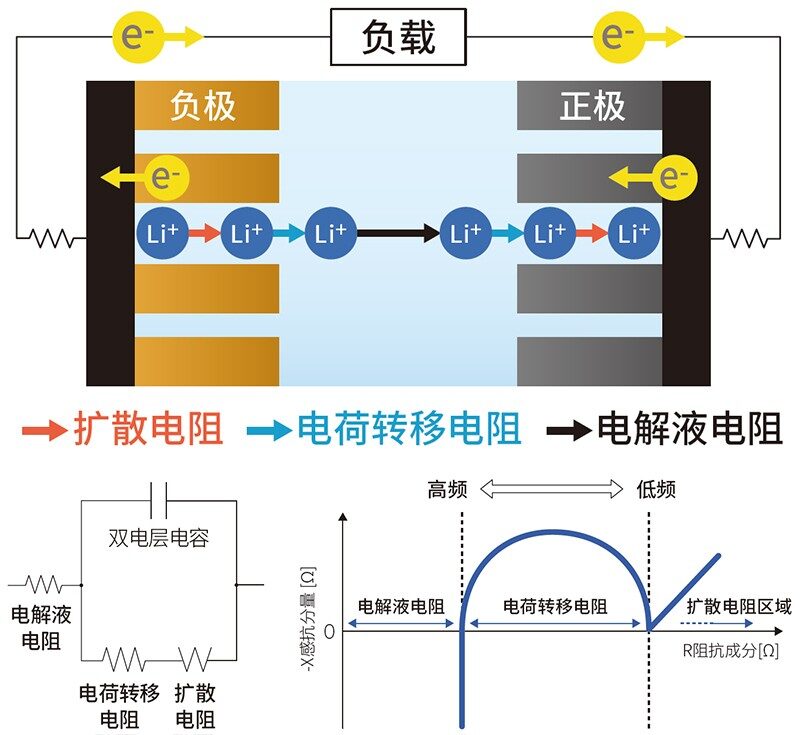

通过控制电解液电阻、电荷转移电阻和扩散电阻,提高电池质量

通过控制电解液电阻、电荷转移电阻和扩散电阻,提高电池质量

・测量 0.01 Hz 至 1.05 kHz 的频率
・测量低频电荷转移电阻和扩散电阻
・测量高频电解液电阻和焊接电阻
・使用标配的应用程序绘制奈奎斯特图(Cole-Cole Plot)
・使用等效电路分析软件详细分析电池内部状态

同时制作奈奎斯特图(Cole-Cole Plot)

同时制作奈奎斯特图(Cole-Cole Plot)

将 HIOKI日置的电池阻抗分析仪 BT4560连接到电脑上,可以快速、轻松地扫描频率,并实时绘制图表。

可测量低于 1 mΩ 的低阻抗

可测量低于 1 mΩ 的低阻抗

BT4560可以精确测量内部阻抗低于1 mΩ的大容量电池。可提供具备再现性的数据,提高分析和评估的可靠性。

4端子对测量,抑制产生的磁通量,提高高频测量的稳定性

4端子对测量,抑制产生的磁通量,提高高频测量的稳定性

4端子对测量是一种使用回线抵消测量电流产生的磁通量的测量方法。由于它不受周围金属产生的涡流影响,能实现稳定的测量,因此可以大大减少测量过程中布线移动时测量值的波动。

技术规格

基本参数(精度保证期1年)

最大输入电压最大5V
测量项目阻抗、电压、温度
阻抗测量

测量参数:R 电阻、X 电抗、Z 阻抗、θ相位角

测量频率: 0.01 Hz〜1050 Hz

测量量程: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ

测量电流: 3 mΩ 量程: 1.5 Arms, 10 mΩ 量程: 500 mArms, 100 mΩ 量程: 50 mArms

电压测量测量量程: 5.00000 V (单量程), 测量时间: 0.1 s (FAST)〜1.0 s (SLOW)
温度测量显示范围: -10.0℃〜60.0℃, 测量时间: 2.3 s
基本精度

¦Z¦ : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃〜40.0℃)

功能比较器,自校准,采样延迟,平均值,电压限制,测量 阻抗时电位梯度补偿,施加交流时防止充放电,按键锁定,系统测试,面板保存·读取(最大126组)
接口LAN, RS-232C, USB, EXT. I/O (NPN/PNP可切换)
电源额定电源电压:AC 100 V~240 V
额定电源频率:50 Hz/60 Hz
额定功率:80 VA max
体积及重量约330W × 80H × 293D mm (不含突起部分), 约3.8 kg
附件

电源线×1,使用说明书×1,调零板×1,USB连接线(A-B型)×1

选件/附件

  • 温度探头Z2005温度探头Z2005
    线长1m
    查看详情

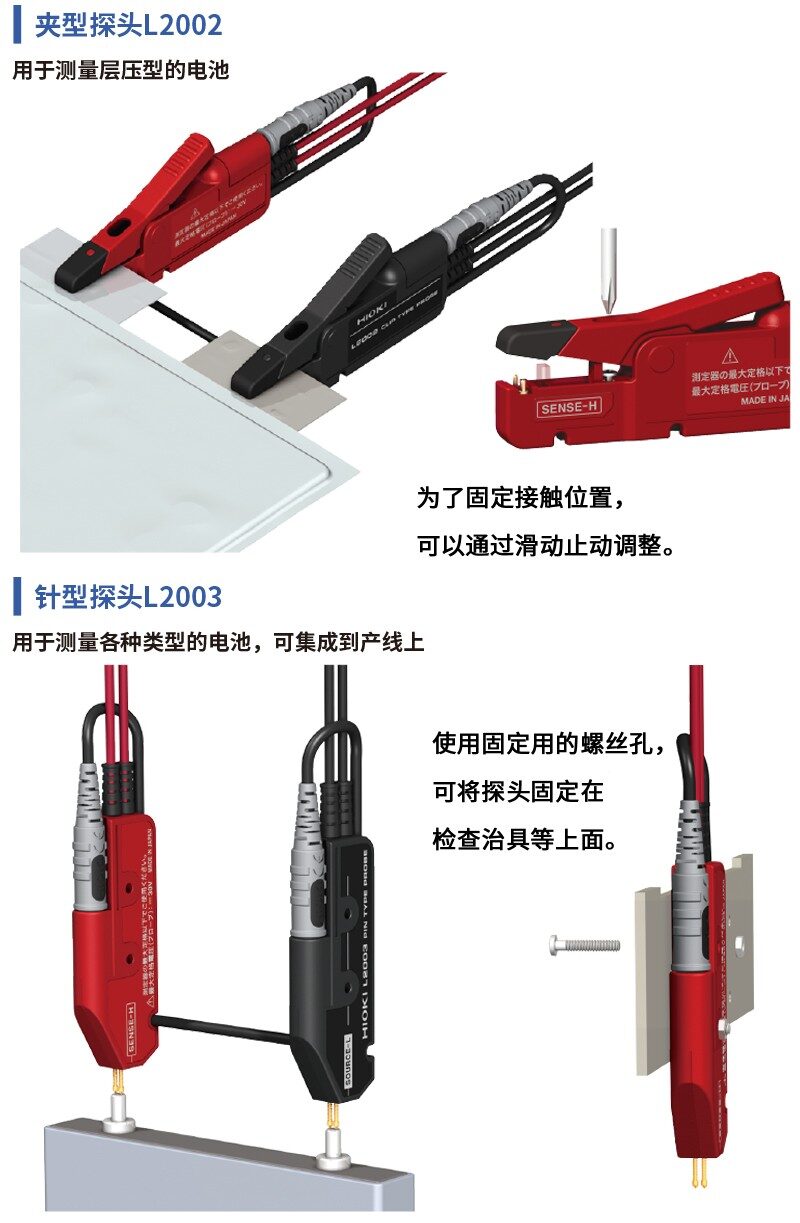

  • 针型探头L2003针型探头L2003
    线长1.5m
    查看详情
  • 夹形探头L2002夹形探头L2002
    线长1.5m
    查看详情
  • 4端子探头L20004端子探头L2000
    DC~8MHz,1m长
    查看详情
  • 前端探针 9772-90前端探针 9772-90
    9772顶端交换用(1个)
    查看详情
  • RS-232C 连接线 9637RS-232C 连接线 9637
    9pin-9pin,1.8m长
    查看详情
  • LAN电缆 9642LAN电缆 9642
    直连以太网线, 附带交叉型转换器,5m长
    查看详情
  • 扫描模块机架SW1001扫描模块机架SW1001
    和测试仪组合使用可进行多通道测量,最大66ch
    查看详情
  • 扫描模块机架SW1002扫描模块机架SW1002
    和测试仪组合使用可进行多通道测量,最大264ch
    查看详情
  • 多路扫描测试软件 CN015多路扫描测试软件 CN015
    测量电池电芯的开路电压(OCV)、内部电阻(AC-IR), 测量结果同时自动匹配条形码。
    查看详情
  • 电池测试软件 CN021电池测试软件 CN021
    测量电池电芯的开路电压(OCV)、内部电阻(AC-IR),可通过扫码联动触发测试。
    查看详情
