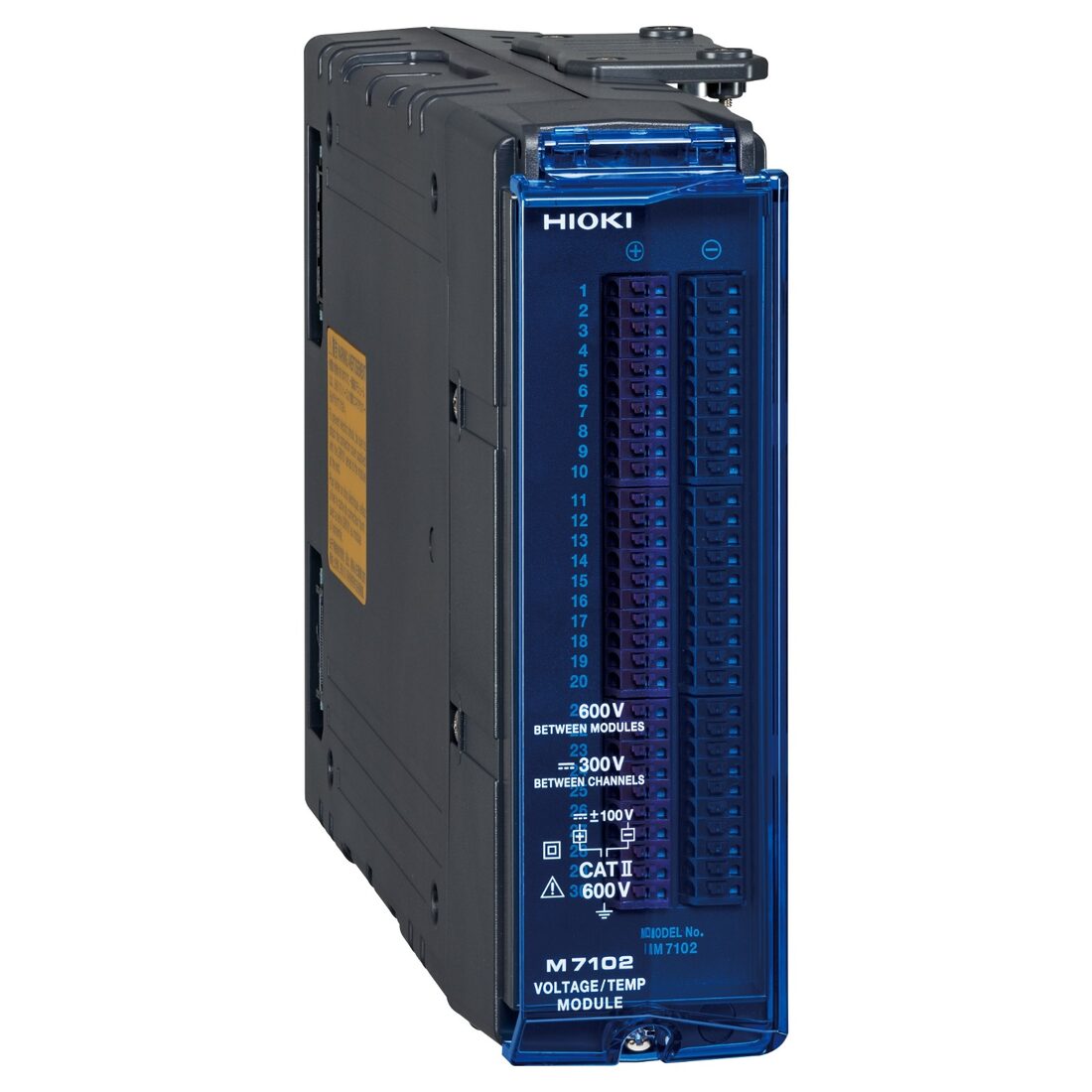

电压·温度模块M7102

型号:M7102
分类 嘉品推荐 > HIOKI > 记录仪,数据采集仪 适用行业 工控设备仪器仪表 、 智能制造 、 环境监测 摘要 节省空间测量 多通道测量 充放电试验 电池检测 半导体老化测试 多点测量 单个测量 模块可测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

节省空间的多通道测量模块。安全地进行高电压电池的充放电试验。

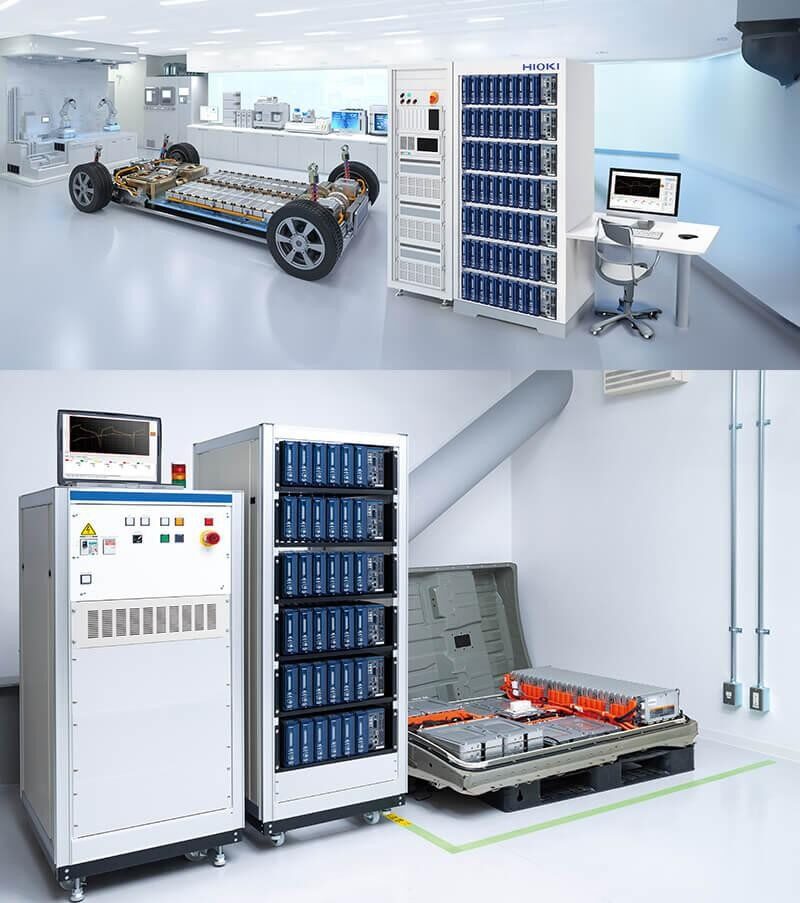

【扩展性】 适用于电池检测、半导体老化测试等多点测量

【扩展性】 适用于电池检测、半导体老化测试等多点测量

单个测量模块可测量30ch电压和温度,其特点是空间利用率高。
每个数据采集仪最多可连接 10 个测量模块,扩展至 300 ch。
符合EIA标准的19英寸机架,1层可容纳1台主机+6个测量模块,可构建180ch。
此外,高性能机型LR8102通过可选的光缆连接主机,可同步10台主机的采样,最多扩展至3000ch的测量通道。
它适用于电压和温度的多点测量,例如现成电芯过程中的检查和半导体老化测试

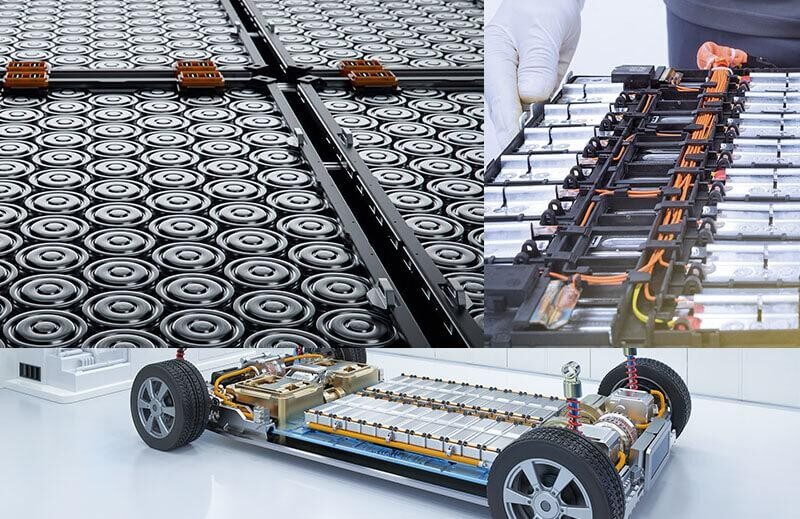

【绝缘】 安全测试600V电池包的电芯电压

【绝缘】 安全测试600V电池包的电芯电压

对地电压:D C600 V (CAT II) 绝缘
符合 EN IEC 61010 安全标准
虽然每个电池电芯本身的电压低至约4V,但为了安全测量目前主流的400V电池包中每个电芯的电压,需要最大接地电压为400V或更高的测量仪器。
M7102 的最大额定对地电压为 600 V,使其能够轻松、安全地测试 400 V 的电池。

【高速性】 通过高速采样详细捕捉电压波动

【高速性】 通过高速采样详细捕捉电压波动

M7102采样率
・使用1ch~30ch时:最快20ms
・使用1ch~15ch时:最快10ms
在汽车电池包充放电测试过程中可以记录电芯电压和温度的变化。

【测量性能】可准确测量电池电芯电压

【测量性能】可准确测量电池电芯电压

因为测量模块的信号输入电阻设计成至少 100 MΩ,所以能尽可能最大限度地减少数据采集仪的泄漏电流。
此外,还配备了锂电池的6V量程和燃料电池的2V量程,可以18bit的A/D分辨率高精度测量电芯电压。

技术规格

基本参数(精度保证时间1年)

适配机型

数据采集仪LR8101:标准机型

数据采集仪LR8102:高性能机型

使用温湿度范围

-10℃~55℃, 80% RH 以下 (无结露)

耐电压

AC 3.6 kV 1分钟(灵敏度电流1 mA )

各输入通道(+,-)LR8101或LR8102主机之间、各模块之间AC 350 V 1分钟(灵敏度电流1 mA )各输入通道之间(+,-)

输入通道数30 CH
输入端子按键式端子板(每1CH 2个端子),带有端子板保护罩
测量对象

电压

热电偶 (K, J, E, T, N, R, S, B, C)

输入方式

基于半导体继电器的扫描方式、浮空不平衡输入

全通道绝缘

A/D分辨率18 bit
最大输入电压DC ±100 V
通道间最大电压DC 300 V
对地最大额定电压

AC,DC 600 V CAT Ⅱ,预期瞬态过电压4000 V

模块间最大额定电压AC, DC 600 V
输入电阻

100 MΩ以上 电压圧10 mV f.s.~6 V f.s. 量程, 1-5 V f.s. 量程, 热电偶 全量程)

1 MΩ ±5% (电压10 V f.s. ~100 V f.s. 量程)

数据更新间隔

10 ms (*1), 20 ms (*2), 50 ms, 100 ms, 200 ms, 500 ms, 1 s, 2 s, 5 s, 10 s

*1:设置了热电偶断线检测OFF,使用通道数从1ch~15ch时可以选择

*2:设置了热电偶断线检测OFF设定或热电偶断线检测ON,使用通道数从1ch~15ch时可以选择

测量量程

电压: 10 mV f.s., 20 mV f.s., 100 mV f.s., 200 mV f.s., 1 V f.s., 2 V f.s., 6 V f.s., 10 V f.s., 20 V f.s., 60 V f.s., 100 V f.s., 1-5 V f.s.

热电偶: 100℃ f.s., 500℃ f.s., 2000℃ f.s.

体积·重量约53W × 166H × 263D mm, 1.2 kg
附件使用说明书×1
