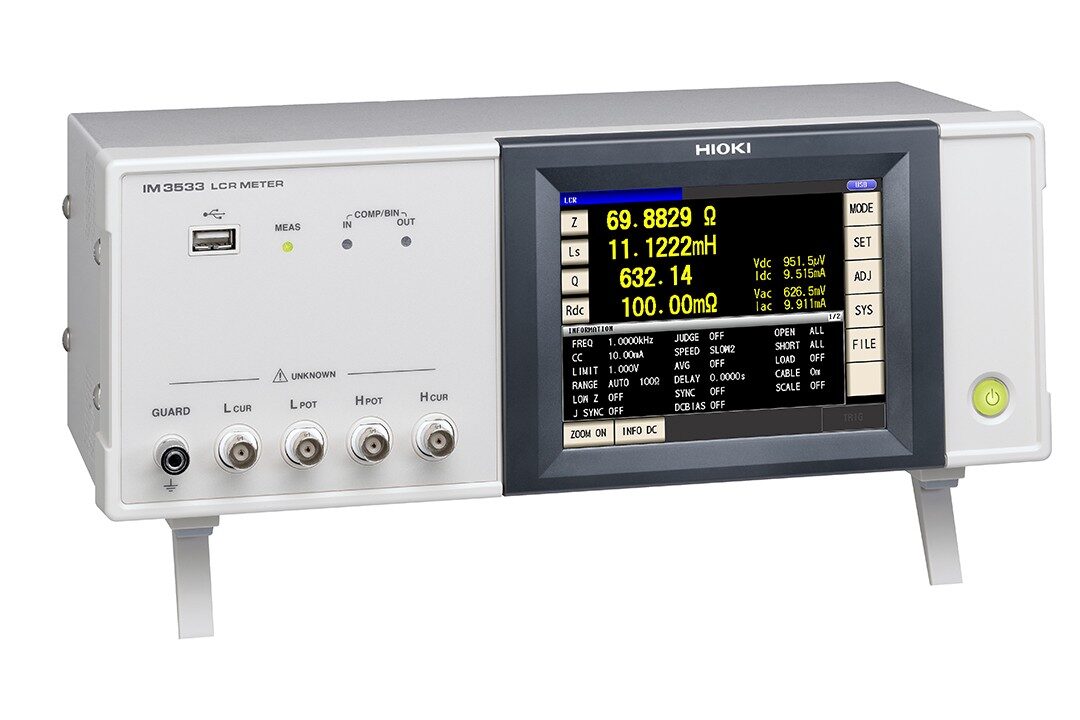

LCR测试仪IM3533

型号:IM3533
分类 嘉品推荐 > HIOKI > 电子测量仪表 > LCR测试仪、阻抗分析仪 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 产品概述测量 仪LCR测试 仪IM测量 连续测量 不同条件电容测量 用1台仪器高速测量 线圈匝数比测量 线圈测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

测量频率1mHz〜200kHz的LCR测试仪

LCR测试仪IM3533测量方法:连续测量不同条件

电容的测量条件下,希望120Hz时进行C-D测量。希望100kHz时进行ESR测量。这时,可以用1台仪器高速的连续测量不同条件。

LCR测试仪IM3533测量方法:线圈匝数比的测量

在变压器、线圈测量中,可以运算并显示初级和次级的L测量、线圈匝数比。彻底消除之前需要手动计算的麻烦。

LCR测试仪IM3533测量方法:互感的测量

在变压器的测量中同相串联后进行L测量,接着反相串联后进行L测量的同时可以运算并显示互感。彻底消除之前需要手动计算的麻烦。

LCR测试仪IM3533测量方法:频率扫描测量

IM3533-01能够根据指定的频率范围和频率列表,改变最大801点的频率后自动进行测量。测量结果能够通过U盘或者接口保存至PC中,使用附件中的LCR应用软件还能显示频率特性列表和图表。

2MHz阻抗的4ch测量方案

2MHz阻抗的4ch测量方案

精度计算软件

精度计算软件

仅需输入数值即可轻松计算精度。
LCR测试仪精度计算软件请点击

技术规格

基本参数

IM3533IM3533-01
测量模式LCR,变压器测试(N,M,△L), 连续测试(LCR模式)LCR,变压器测试(N,M,△L), 分析仪(扫描测试),连续测试(LCR/分析模式)
测量参数Z, Y, θ, Rs (ESR), Rp, DCR (DC resistance), X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q, N, M, ΔL, T
测量量程100mΩ~100MΩ,10个量程(所有参数根据Z定义)
可显示量程Z,Y,Rs,Rp,Rdc,X,G,B,Ls,Lp,Cs,Cp:
± (0.000000 [单位] ~9.999999G [单位])
只有 Z和Y显示真有效值
θ: ± (0.000° to 999.999°), D: ± (0.000000 to 9.999999)
Q: ± (0.00 to 99999.99), Δ%: ± (0.0000% to 999.9999%)
基本精度Z : ±0.05%rdg. θ: ±0.03°
测量频率

1mHz ~200kHz (1mHz ~10Hz步进)

测量信号电平[输出阻抗]
V模式,CV模式:5mV~5Vrms,1mVrms
CC模式:10μA~50mArms,10μArms
[低阻抗高精度模式]
V模式,CV模式:5mV~2.5Vrms,1mVrms
CC模式:10μA~100mArms,10μArms
输出阻抗正常模式:100Ω,低阻抗高精度模式:25Ω
显示5.7英寸触摸屏,彩色TFT,显示可设置ON/OFF
测量时间2ms(1kHz,FAST,显示OFF,代表值)
功能DC偏压测量、直流电阻温度补偿
(标准温度换算显示),比较器、BIN测量(分类功能),面板读取/保存、存储功能
接口EXT I/O(处理器),USB通信(高速),USB存储
选件:RS-232C,GP-IB,LAN任选一
电源100~240V AC,50/60Hz,最大50VA
尺寸及重量330mm W×119mm H×168mm D, 3.1kg
附件电源线×1,使用说明书×1

选件/附件

  • DC偏置电压单元 9268-10DC偏置电压单元 9268-10
    直接连接型,40Hz~8MHz,最大外加电压DC±40V
    查看详情
  • 电流BIAS 30A CN017电流BIAS 30A CN017
    LCR用电流偏置单元的外挂电感,最大30A,需另配电源和9269-10
    查看详情
  • 温度探头 9478温度探头 9478
    Pt100,前端φ2 3mm,线长1m,防水结构
    查看详情
  • GP-IB接口Z3000GP-IB接口Z3000
    外部控制用
    查看详情
  • RS-232接口Z3001RS-232接口Z3001
    外部控制用
    查看详情
  • LAN接口Z3002LAN接口Z3002
    查看详情
  • GP-IB连接线9151-02GP-IB连接线9151-02
    2m长
    查看详情
  • 4端子探头L20004端子探头L2000
    DC~8MHz,1m长
    查看详情
  • 4端子开尔文夹9140-104端子开尔文夹9140-10
    DC~200kH,50 Ω,1 m长
    查看详情
  • 镊形探头L2001镊形探头L2001
    线长73cm,DC~8MHz,50Ω,前端电极间隔:0.3~6mm
    查看详情
  • 测试治具9261-10测试治具9261-10
    线长1m,DC~5MHz,特性阻抗50Ω,可测端口直径:0.3~1.5mm
    查看详情
  • 测试治具9262测试治具9262
    DC~8 MHz, 直接连接型
    查看详情
  • SMD测试治具9263SMD测试治具9263
    直接连接型, DC~5 MHz 测试尺寸: 1mm~10.0mm
    查看详情
  • SMD测试治具9677SMD测试治具9677
    用于侧面有电极的SMD DC~120MHz,测试样品 尺寸:3.5mm±0.5mm
    查看详情
  • SMD测试治具9699SMD测试治具9699
    用于底部有电极的SMD DC~120MHz,测试样品 尺寸:宽1.0~4.0mm,高1.5
    查看详情
  • LCR底部电极测试治具 CN027LCR底部电极测试治具 CN027
    最大15㎜*7.75㎜*1.7㎜;最小3.81㎜*3.1㎜*0.3㎜
    查看详情
