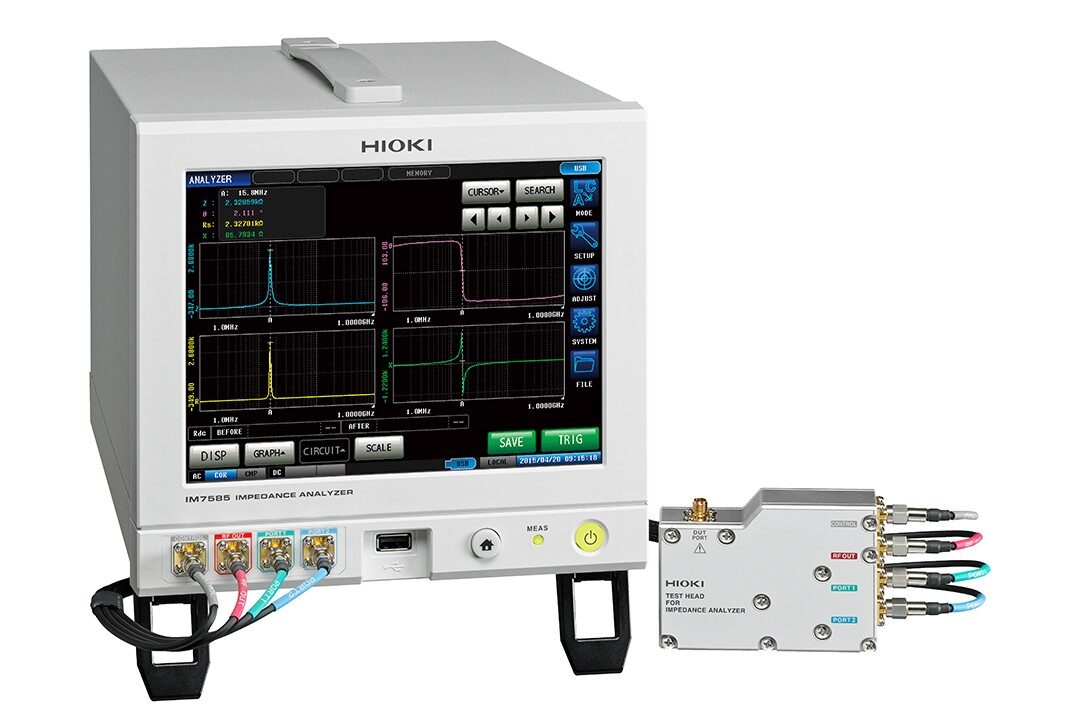

阻抗分析仪IM7585

型号:IM7585
分类 嘉品推荐 > HIOKI > 电子测量仪表 > LCR测试仪、阻抗分析仪 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 高稳定性测量 阻抗分析 效电路分析 功能能够以测量 还能够确定测量 IM7580系列5种机型测量 种尺寸SMD测试 够简单准确测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

高速、高稳定性测量,提高生产量!测量时间:最快0.5ms,测量值偏差0.07%

阻抗分析仪IM7580s:等效电路分析功能

能够以测量结果为基础推测5种等效电路模式的常数。 而且,可以通过模拟功能,使用推测结果或者任意的常数来显示频率特性的理想值。 此外,使用比较器功能,还能够确定测量结果是否在判定区域内。

阻抗分析仪IM7580系列:使用SMD治具IM9201进行LCR测量

IM7580系列5种机型的测量频率覆盖了1MHz〜3GHz。
和用于6种尺寸SMD的测试治具IM9201组合使用,能够简单准确的测量样品。

阻抗分析仪IM7580系列:区域判定功能

分析模式的比较器功能中,可以确定测量值是否进入了任意设置的判定区域内。 “区域判定功能”是设置上限值和下限值的范围,并以IN/NG来显示判定结果。

阻抗分析仪IM7580系列:峰值判定功能

分析模式的比较器功能中,可以确定测量值是否进入了任意设置的判定区域内。 “峰值判定功能”是以上限值、下限值、左限制、右限值来设置范围,并以IN/NG来显示测量的峰值是否在判定区域内。

阻抗分析仪IM7580系列:SPOT判定功能

分析模式的比较器功能中,可以确定测量值是否进入了任意设置的判定区域内。 “SPOT判定功能”是选择任意的扫描点和参数,最多进行16点的判定。

阻抗分析仪IM7580系列:比较器功能

使用比较器功能,可以确定测量值是否进入了任意设置的判定区域内。 适用于判定样品是否合格的功能。

阻抗分析仪IM7580系列:接触检查功能

使用接触检查功能,能够检查样品和测量端口的接触状态,并确认接触不良情况和连接状态。

阻抗分析仪IM7580系列:测试头的连接方法

测试头的连接线连接阻抗分析仪。
稍微弯曲扭力扳手的手柄后拧紧螺母(0.56 N・m)。
请注意不要拧过头。

精度计算软件

精度计算软件

仅需输入数值即可轻松计算精度。
阻抗分析仪精度计算软件请点击

技术规格

基本参数(精度保证时间1年,调整后精度保证时间1年)

测量模式LCR(LCR测量),分析(扫频测量),连续测量
测量参数Z, Y, θ, Rs (ESR), Rp, X, G, B, Cs, Cp, Ls, Lp, D (tanδ), Q
精度保证范围100 mΩ~5 kΩ
显示范围Z: 0.00m~9.99999 GΩ / Rs, Rp, X: ± (0.00 m~9.99999 GΩ)
Ls, Lp: ± (0.00000 n~9.99999 GH) / Q: ± (0.00~9999.99)
θ: ± (0.000°~999.999°), Cs, Cp: ± (0.00000 p~9.99999 GF)
D: ± (0.00000~9.99999), Y: (0.000 n~9.99999 GS)
G, B: ± (0.000 n~9.99999 GS), Δ%: ± (0.000 %~999.999 %)
基本精度Z: ±0.65 % rdg. θ: ±0.38°
测量频率1 MHz~1.3 GHz (设置分辨率100kHz)
测量信号电平功率 (dbm)模式: -40.0 dBm~ +1.0 dBm
电压 (V)模式: 4 mV~502 mVrms
电流 ( I )模式: 0.09 mA~20.02 mArms
输出阻抗50 Ω (10 MHz时)
显示彩色TFT8.4英寸、触屏
测量时间最快0.5ms(FAST、模拟测量时间、代表值)
功能接触检查、比较器、BIN判定(分类功能)、面板读取·保存、存储功能、等效电路分析、相关补偿
接口EXT I/O (处理器), USB通讯, U盘, LAN
RS-232C (选件), GP-IB (选件)
电源AC 100~240 V, 50/60 Hz, 70 VA max
体积和重量主机: 215W × 200H × 348D mm, 8.0 kg
测试头: 90W × 64H × 24D mm, 300 g
附件电源线 ×1, 测试头 ×1, 连接线 ×1, 使用说明书 ×1

选件/附件

  • GP-IB连接线9151-02GP-IB连接线9151-02
    2m长
    查看详情
  • RS-232C 连接线 9637RS-232C 连接线 9637
    9pin-9pin,1.8m长
    查看详情
  • GP-IB接口Z3000GP-IB接口Z3000
    外部控制用
    查看详情
  • RS-232接口Z3001RS-232接口Z3001
    外部控制用
    查看详情
  • 测试夹具台IM9200测试夹具台IM9200
    标配放大镜
    查看详情
  • SMD测试夹具IM9201SMD测试夹具IM9201
    高频测量3GHz,对应6尺寸的SMD
    查看详情
  • 适配器(3.5mm-7mm)IM9906适配器(3.5mm-7mm)IM9906
    3.5mm(公头)-7mm转换
    查看详情
  • 测试夹具 IM9202测试夹具 IM9202
    高频测量600MHz
    查看详情
