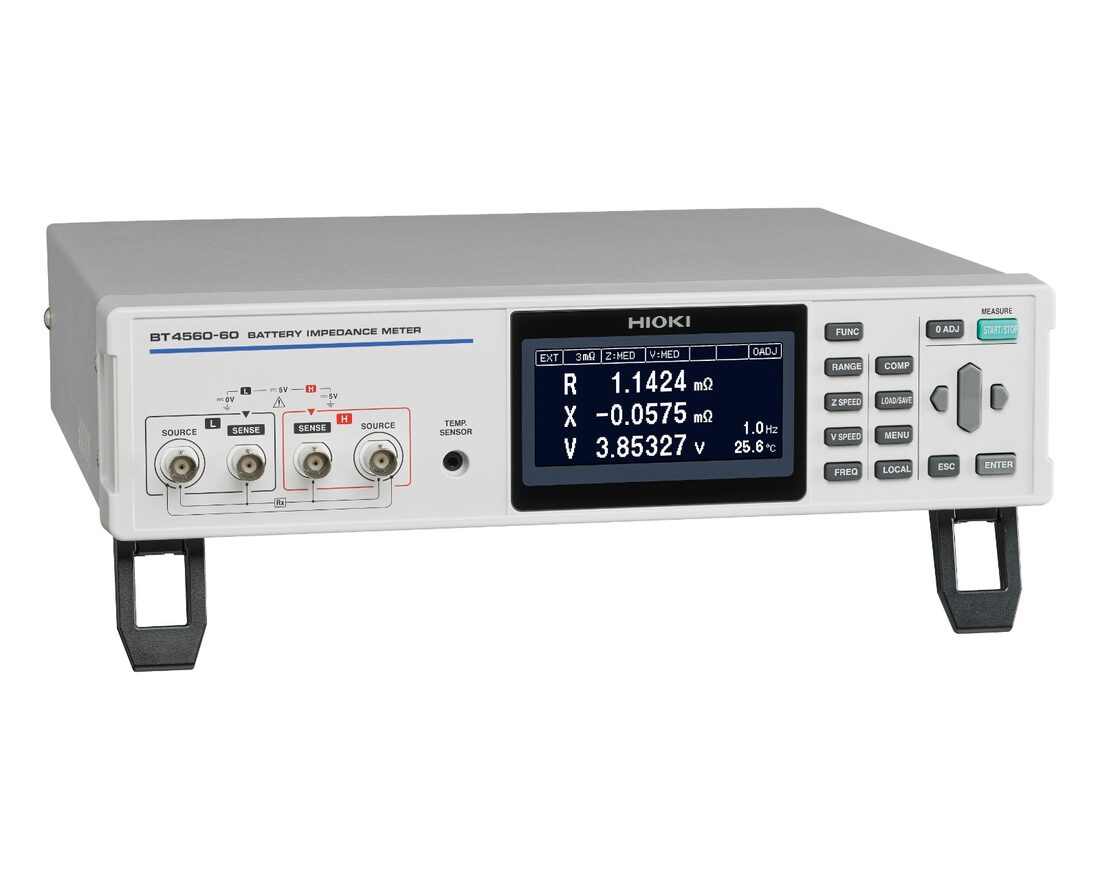

电池阻抗测试仪BT4560-60

型号:BT4560-60
分类 嘉品推荐 > HIOKI > 电子测量仪表 适用行业 电子元器件制造 、 PCB 电子线路板 、 通讯数码电子产品 摘要 电动汽车与储能系统测试 大容量电池单元EIS测试 效电路分析 电池阻抗测试 宽范围EIS测量 电池测量 研发到生产线均可测量 靠EIS测量
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

产品概述

面向电动汽车与储能系统的大容量电池单元EIS测试

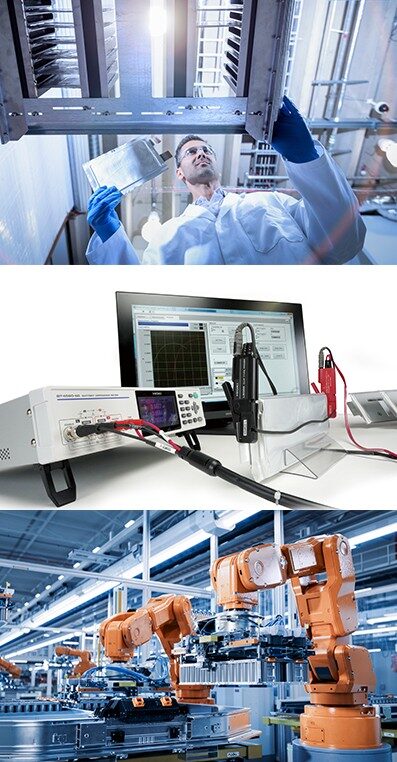

EIS测试和等效电路分析平台

EIS测试和等效电路分析平台

从研发到生产线,电池阻抗测试仪BT4560-60都能快速、轻松地进行EIS(*1)测试。BT4560-60支持 0.01Hz~10kHz的宽范围EIS测量频率,因此特别适用于电池单元设计的研发工作。
若增设扫描模块机架SW1001、SW1002,可轻松扩展至多通道评估系统,从而实现多个电池的高精度EIS测量自动化与效率提升。
*1:EIS(电化学阻抗谱谱)是一种使用小交流信号在宽频率范围内测量电池阻抗的方法。通过这种方法可以详细了解电池的内阻和反应性,了解电池的特性和性能,对电池的研发和质量管理非常有用。

从研发到生产线均可使用的可靠EIS测量仪器

从研发到生产线均可使用的可靠EIS测量仪器

可管理电解液电阻、电荷转移电阻、扩散电阻,提升电池单元品质
·
测量频率可在 0.01Hz~10kHz范围内设置并测量
·
可测量低频段的电荷转移电阻与扩散电阻
·
可测量高频段的电解液电阻与焊接电阻
·
借助附带的应用程序生成奈奎斯特(Cole-Cole)图
·
搭配等效电路分析软件,可详细解析电池内部状态

迅速生成奈奎斯特(Cole-Cole)图

迅速生成奈奎斯特(Cole-Cole)图

将HIOKI电池阻抗分析仪BT4560-60连接至电脑,可快速轻松地执行频率扫描,并实时绘制测量结果图谱。

可测量1 mΩ以下的超低阻抗

可测量1 mΩ以下的超低阻抗

大容量锂离子电池的内部阻抗低于1 mΩ。
BT4560-60专为测量1 mΩ以下的超低阻抗设计,具备高稳定性与高再现性。

4端子对测试探头可降低磁通量影响

4端子对测试探头可降低磁通量影响

4端子对结构探头受环境噪声及电缆布线影响较小,可提供极为稳定的测量结果。

技术规格

基本参数(精度保证时间1年)

最大输入电压

最大5V

测量项目

阻抗,电压,温度

阻抗测量

测量参数:R电阻、X感抗、Z阻抗、θ相位角

测量频率: 0.01 Hz〜10.00kHz Hz(在1.06 kHz~10.00 kHz频率范围内,3 mΩ量程、10 mΩ 量程下测量小于1 mΩ,以及100 mΩ量程下测量小于10 mΩ时,不保证测量准确度)

测量量程: 3.0000 mΩ, 10.0000 mΩ, 100.000 mΩ

测量电流: 3 mΩ量程: 1.5 Arms, 10 mΩ量程: 500 mArms, 100 mΩ

量程: 50 mArms

电压测量测量量程: 5.00000 V(单量程), 测量时间: 0.1 s (FAST)〜1.0 s (SLOW)

温度测量

测量范围: -10.0℃〜60.0℃, 测量时间: 2.3 s

基本精度

¦Z¦ : ±0.4% rdg. θ: ±0.1°, V: ±0.0035% rdg. ±5 dgt., 温度: ±0.5℃ (10.0℃〜40.0℃)

功能

比较器,自校准,采样延迟,平均值,电压限制,测量阻抗时电位梯度补偿,施加交流时防止充放电,按键锁定,系统测试,面板保存·读取(最大126组)

接口

LAN, RS-232C, USB, EXT. I/O (NPN/PNP可切换)

电源

额定电源电压:AC 100 V~240 V

额定电源频率:50 Hz/60 Hz

额定功率:80 VA max

体积及重量约330W × 80H × 293D mm (不含突起部分), 约3.8 kg
附件

电源线×1,使用说明书×1,调零板×1,USB连接线(A-B型)×1

选件/附件

  • 4端子探头L20004端子探头L2000
    DC~8MHz,1m长
    查看详情

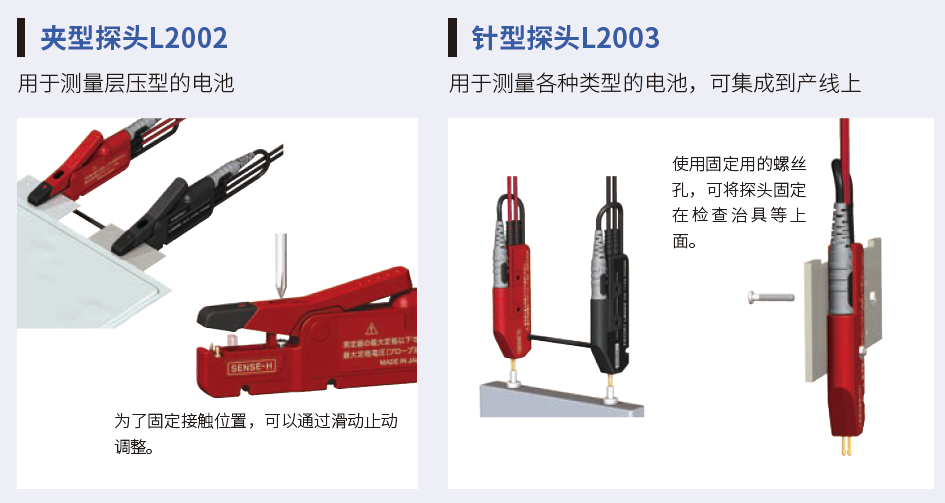

  • 夹形探头L2002夹形探头L2002
    线长1.5m
    查看详情
  • 针型探头L2003针型探头L2003
    线长1.5m
    查看详情
  • 温度探头Z2005温度探头Z2005
    线长1m
    查看详情

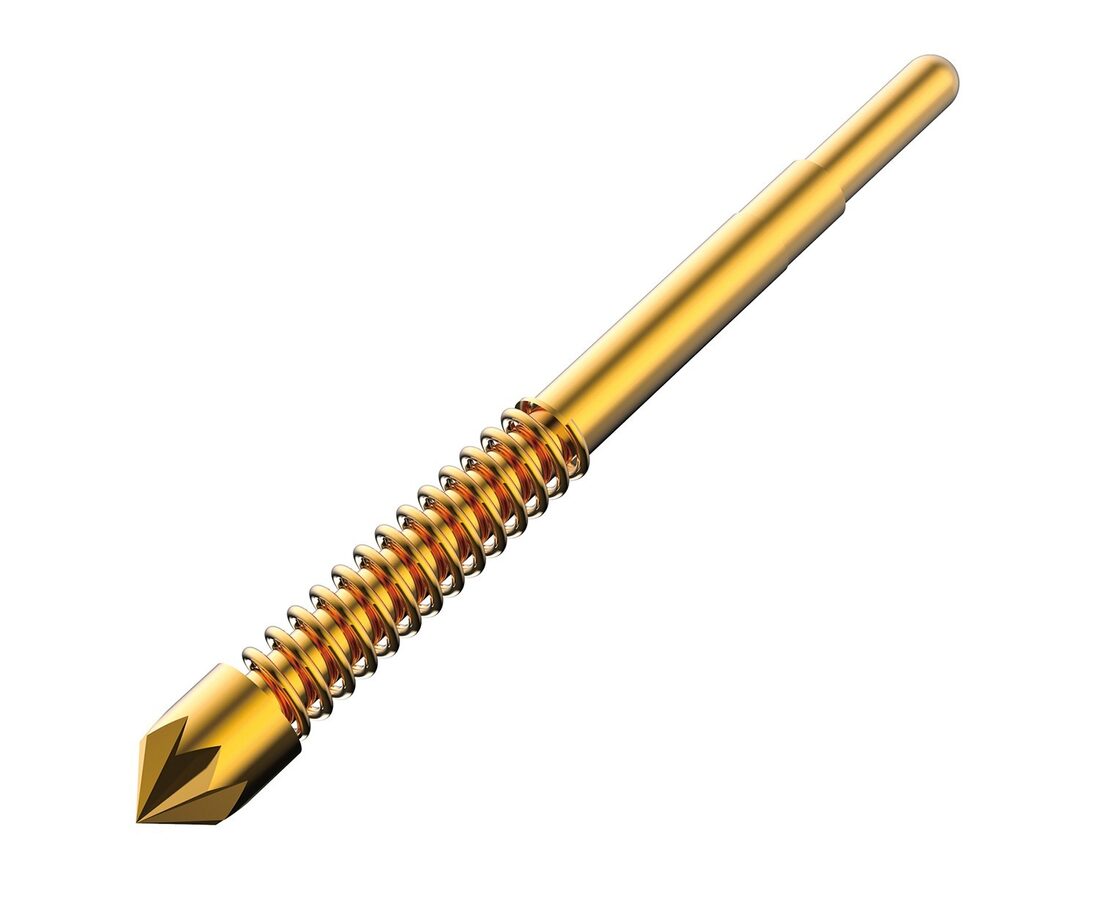

  • 前端探针 9772-90前端探针 9772-90
    9772顶端交换用(1个)
    查看详情
  • RS-232C 连接线 9637RS-232C 连接线 9637
    9pin-9pin,1.8m长
    查看详情
  • LAN电缆 9642LAN电缆 9642
    直连以太网线, 附带交叉型转换器,5m长
    查看详情
  • 扫描模块机架SW1001扫描模块机架SW1001
    和测试仪组合使用可进行多通道测量,最大66ch
    查看详情
  • 扫描模块机架SW1002扫描模块机架SW1002
    和测试仪组合使用可进行多通道测量,最大264ch
    查看详情
