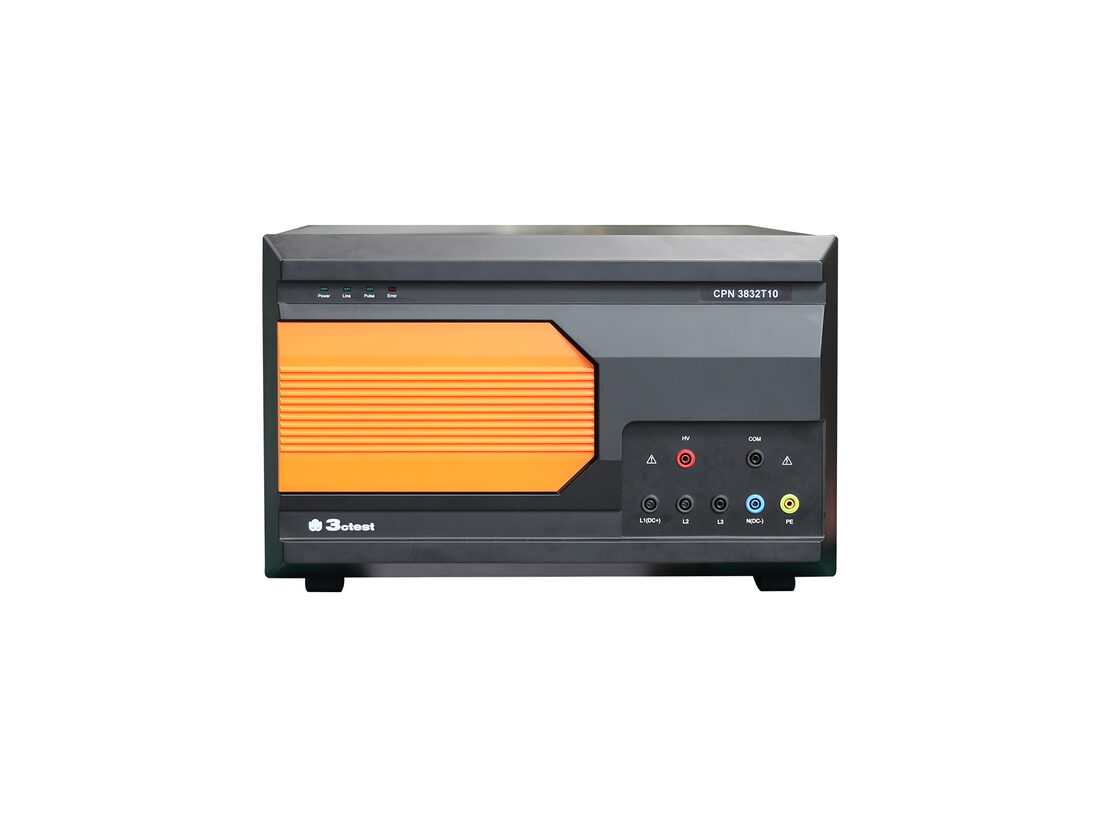

CPN 3832T10电流波耦合去耦网络，搭配主机S6C1000进行8/20μs电流波形测试，耦合脉冲电流最高可达10 kA。EUT最大带载能力AC 380V 32A三相五线、DC 380V 32A，设备操作简单快捷，可靠性强。
> EUT最大电压AC 380V DC 380V 32A；
> 符合EN/IEC 61643-11、GB/T 18802.11标准；
> 耦合脉冲电流最高可达 10kA；
> 全自动耦合方式。
- IEC 61643-11
- GB/T 18802.11
- EN 61643-11
消费类电子
元器件
军工
航天航空三相全自动耦合/去耦网络 | 符合 EN/IEC 61643-11、GB/T 18802.11 耦合脉冲电流波测试 电流可达10kA (8/20 μs) 注：耦合/去耦网络实际输出的脉冲电压值，取决于脉冲发生器的设定值 |
输出电流 | 最高可达10kA(8/20us) |
耦合网络端口 | L1、L2、L3、N、PE |
耦合路径 | L1、L2、L3、N、线路任意组合路径 |
耦合投切方式 | 自动投切 |
耦合器件 | 直接耦合 |
EUT带载能力 | Max AC 380V（Lx – Lx）、32A Max DC 380V 32A |
工作电源范围 | AC 110V/220V±10%，50/60Hz±5% （国内默认AC 220V 50Hz） |
保险丝 | 6A |
最大功耗 | 200W |
外部控制方式 | 25针并口线 |
仪器接地连接方式 | 使用扁平接地线 |
机柜尺寸 | 6U |
重量 | 约47Kg |
温度范围 | 15-35℃ |
湿度范围 | 45% - 75% |
气压范围 | 86kPa – 106kPa |
