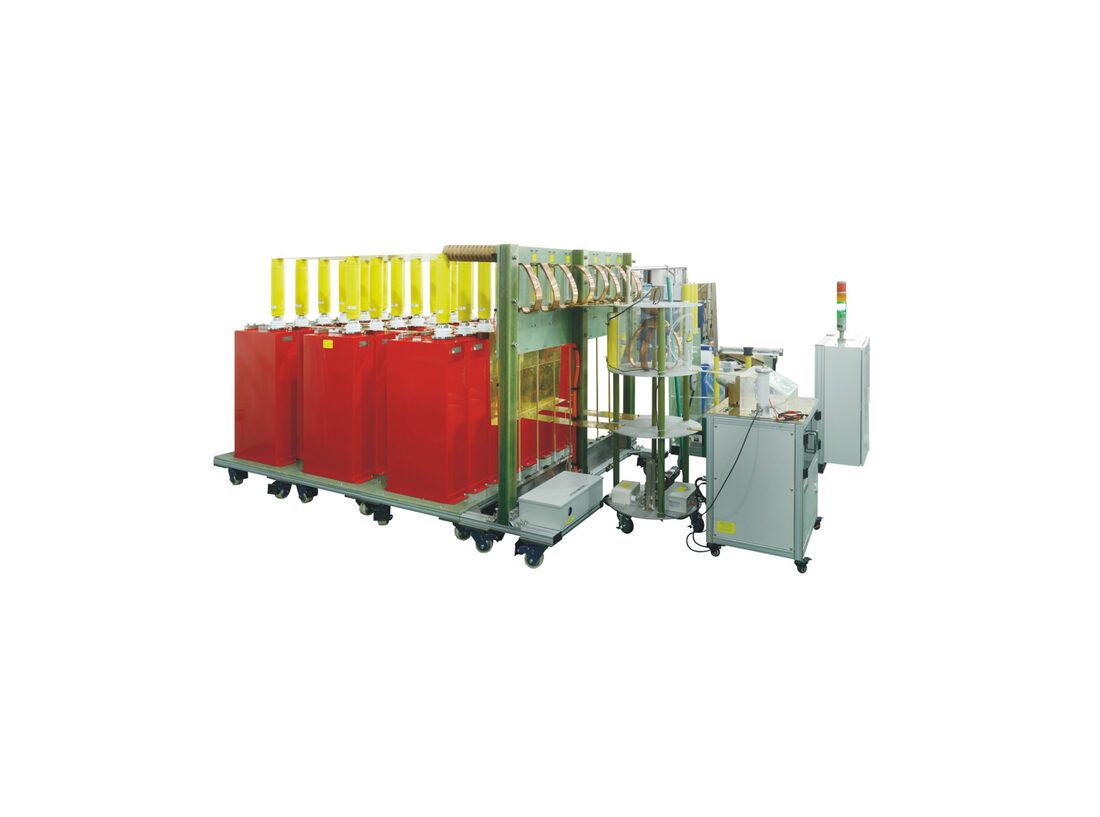

LCG 50A系列冲击电流发生器测试系统，具有系统集成度高、控制智能化，操作简便等优点。本产品通过不同主回路单元的组合，将设备输出分为多个等级，实现拓宽输出范围的测试能力。本系列设备采用全自动控制，只须在参数设置页面进行简单的试验需求设置，即可完成各量程的切换，一键自动运行测试。
1.全彩色触摸屏人机界面操作，操作简单；
2.PLC控制系统抗干扰能力强，运行稳定可靠；
3. 控制功能具有手动、自动和程序控制功能，满足不同的测试需求；
4.多量程宽范围输出，可测试最小电流1kA；
5.采用可控硅恒流充电方式，有效节约能源浪费；
6.具有各种异常保护功能，声光报警；
7.自动进行波形各种参数测量与分析；
- IEC 61643-1
- GB 18802.1
- GB/T 11032
- GB/T 16896.2
- YD/T 5098
军工
航天航空工作电源 | AC220V ± 10%，50/60Hz 60A |
环境温度 | 10—40℃ |
相对湿度 | 35%-85%RH（无凝露） |
接地电阻 | 不大于0.5Ω |
输出波形 | 10/350μs±10% 电流波 |
输出峰值电流 | 1kA～50kA±10％ |
电压极性 | 正/负，（自动切换） |
充电时间 | 80%以内充电时间可保证在60S内充满 80%以上充电时间可保证在120S内完成 |
充电电压不稳定度 | 小于1% |
触发方式 | 自动或手动；可单次触发 |
触发误动率 | 小于1% |
触发范围 | 100%额定充电电压 |
移相角度设定 | 0～360°Step 1° |
相位控制精度 | ±3° |
名称 | 规格参数 | 品牌 |
电流测量线圈 | TR1330 100kA | HILOK |
残压分压器 | CF-5 5kV | HILOK |
衰减器 | A10 50欧姆 | HILOK |
测量分析软件 | MAS3000，含光纤模块 | 3ctest |
示波器 | MDO3012 | 泰克 |
去耦网络电源 | 单相AC0～500V 5A 3kW，隔离电源 |
