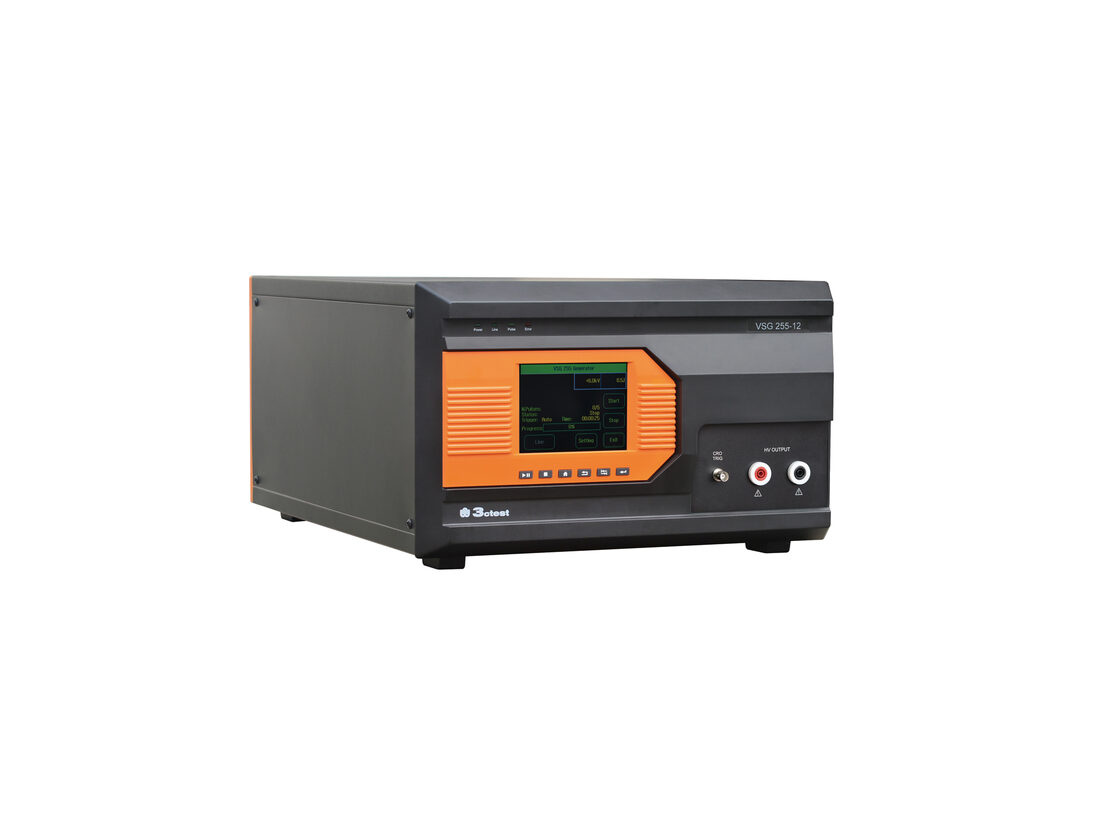

VSG 255系列电压冲击模拟器采用第三代控制平台设计，主要用于组件和单元的绝缘、表面闪络、耐压等电性能的浪涌测试，可满足IEC 60255，IEC 61036等标准要求，在0.5 kV 、1 kV、1.5 kV、2 kV、2.5 kV、3 kV、4 kV、5 kV、6 kV、8 kV、10 kV、12 kV等电压等级下储能能量为固定的0.5 J，输出阻抗为500 Ω。
VSG 255系列仪器： VSG 255-6（0.5 kV ~ 6 kV）、VSG 255-12（6.0 kV ~ 12.0 kV）。
> 5.7英寸彩色触摸屏控制，界面操作简单直观
> 最高可达12 kV的超小型模拟器
> 控制系统内置出错报警提示功能
> 被试品击穿报警功能
> 完全满足企事业单位和检测机构用户对相关抗扰度测试设备的需求，可完全替代进口
- IEC 60255-27
- IEC 60255-5
- IEC 60747-5
- IEC 61180
- IEC 62052-11
- GB/T 14598.3
- GB/T 16916.1
- GB/T 17627
- EN 60255-27
- EN 60255-5
军工
航天航空VSG 255-6（0.5 kV ~ 6 kV） | |
试验电压范围 | 0.5 kV 、1 kV、1.5 kV、2 kV、2.5 kV、3 kV、4 kV、5 kV、6 kV ± 10% |
波形参数 | 1.2 μs ± 30%、50 μs ± 20% |
储能能量 | 0.5 J ± 10% |
串联输出阻抗 | 500 Ω ± 5% |
输出极性 | 正、负、先正后负 |
触发 | 外部、自动、手动 |
设置脉冲数 | 1 ~ 10000 |
失效检测 | 内置 |
被试品击穿检测 | 内置 |
VSG 255-12（6 kV ~ 12 kV） | |
试验电压范围 | 6 kV、8 kV、10 kV、12 kV ± 10% |
波形参数 | 1.2 μs ± 30%、50 μs ± 20% |
储能能量 | 0.5 J ± 10% |
串联输出阻抗 | 500 Ω ± 5% |
输出极性 | 正、负、先正后负 |
触发 | 外部、自动、手动 |
设置脉冲数 | 1 ~ 10000 |
失效检测 | 内置 |
被试品击穿检测 | 内置 |
VSG 255-12（0.5 kV ~ 12 kV） | |
试验电压范围 | 0.5 kV 、1 kV、1.5 kV、2 kV、2.5 kV、3 kV、4 kV、5 kV、6 kV 、8 kV、10 kV、12 kV ±10% |
波形参数 | 1.2 μs ± 30%、50 μs ± 20% |
储能能量 | 0.5 J ± 10% |
串联输出阻抗 | 500 Ω ± 5% |
输出极性 | 正、负、先正后负 |
触发 | 外部、自动、手动 |
设置脉冲数 | 1 ~10000 |
失效检测 | 内置 |
被试品击穿检测 | 内置 |
注：VSG 255-12（0.5 kV ~ 12 kV）由VSG 255-6（0.5 kV ~ 6 kV）、VSG 255-12（6 kV ~ 12 kV）和EMS-22U（0.5 kV ~ 12 kV的VSG 255机柜）组成 | |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 220 V ± 10%，50/60 Hz |
保险丝 | 6A |
最大功耗 | 200 W |
通讯方式 | 以太网LAN、RJ45 |
机箱尺寸 | 19英寸/6U 450 mm(W)*280 mm(H)*620 mm(D)根据具体型号仪器而定 |
仪器重量 | 约20 kg |
温度范围 | 15℃ ~ 35℃ |
湿度范围 | 45% ~ 75%，RH（无凝露） |
气压范围 | 86 kPa ~ 106 kPa |
