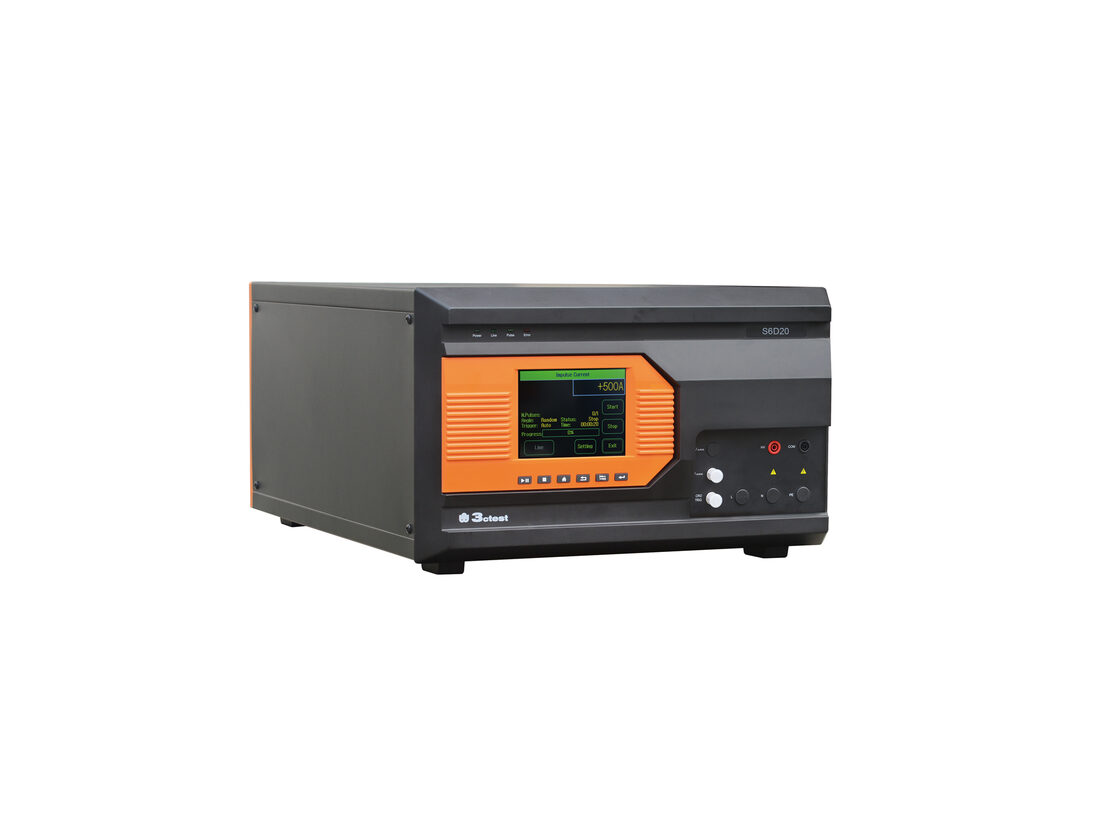

S6D系列是依据IEC 61643-11, GB/T 18802.11和IEC 61312-1标准要求开发的一款新型冲击电流模拟器。可输出10/1000 μs电流波，脉冲电压6 kV,脉冲电流最高可达 1 kA。设备可搭配耦合去耦网络以及十路循环分配网络SPN-10，最多实现10个受试设备同时进行有源或无源类的冲击电流试验要求。产品配套本公司的测量分析软件对波形数据进行专业分析。设备操作简单快捷，可靠性强。

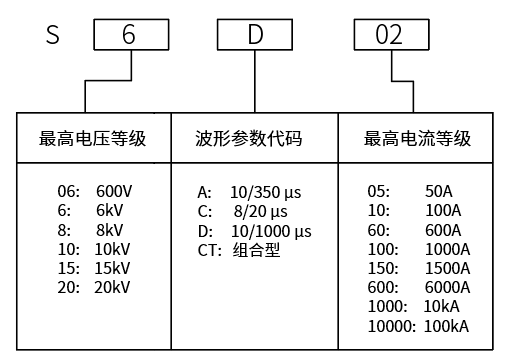

命名规则：
可根据客户需求定制
> 5.7寸彩色触摸屏；
> 可配合本公司测量分析软件，对试验波形进行分析；
> 可外配十路循环分配网络；
> 可根据客户需求定制；
- IEC 61312-1
- IEC 61643-11
- GB/T 18802.11
元器件型号 | S6D05 | S6D60 | S6D100 |
测试电流范围 | 1 A ~ 50 A, ±10% | 10A ~ 600 A, ±10% | 50 A ~ 1000 A, ±10% |
充电电压 | 最高3.5 kV | 最高6 kV | 最高6 kV |
电流波形 | 上升时间（10% ~ 90%）: 10 μs ± 20% | ||
持续时间（50% ~ 50%）: 1000 μs ± 20% | |||
输出极性 | 正极、负极、先正后负 | ||
源输出阻抗 | 50 Ω | 10 Ω | 6 Ω |
重复率（单次脉冲时间） | 5 s ~ 99 s（最短时间取决于实验电压） | 5 s ~ 1000s（最短时间取决于实验电压） | 5 s ~1000s（最短时间取决于实验电压） |
试验次数 | 1~ 10000 | ||
脉冲电流监测（BNC输出） | 外置选配 | ||
触发方式 | 手动、自动、外部触发 | ||
尺寸 | 19英寸6U | 19英寸22U | 19英寸22U |
仪器重量 | 约50 kg | 约150 kg | 约180 kg |
显示屏 | 5.7英寸TFT触摸屏 |
工作电源范围 | AC 220 V（±10%），50 Hz /60 Hz（国内默认AC 220V、50Hz） |
保险丝 | 6 A |
最大功耗 | 1000 W |
通讯方式 | 以太网LAN、RJ45 |
外部控制方式 | 25针并口线 |
外部触发输入 | BNC, 5 V TTL 节点常开，内部电路闭合时示波器可触发本产品 |
运行控制输入 | BNC, 5 V TTL |
失效检测 | 失效时前面板LCD显示，并中断仪器工作 |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
仪器接地连接方式 | 使用扁平接地线 |
监测输出方式 | 标准1米同轴线 |
环境温度 | 15 ℃ ~ 35 ℃ |
相对湿度 | 45% ~ 75% |
大气压力 | 86 kPa ~ 106 kPa |
十路循环分配网络 | SPN-10 |
耦合去耦网络 | CPN 4516S (其它带载能力可定制) |
隔离变压器 | DG-4.4 KVA |
电流互感器 | CM 0220M |
测量软件 | MAS 3000 |
远程控制软件 | Corelab |
