规格参数
产品概述

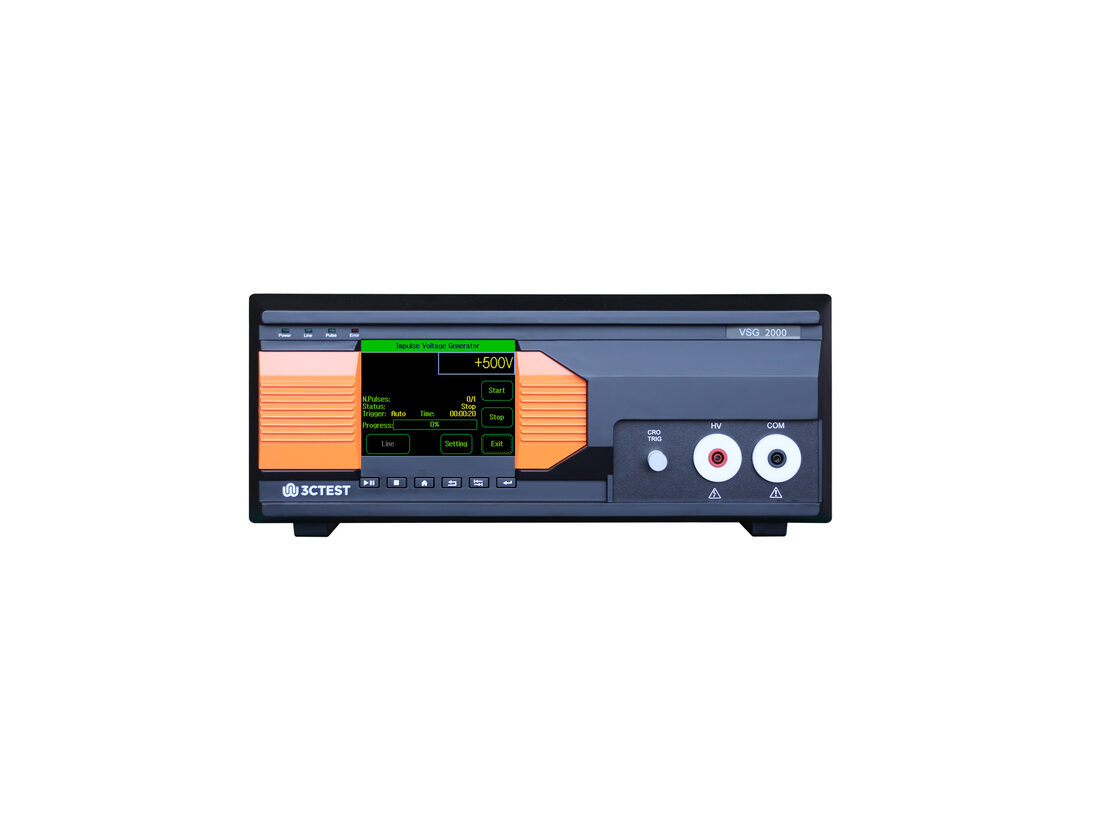

VSG 2000电压冲击模拟器用于组件和单元的绝缘、耐压及浪涌测试（脉冲耐压测试领域），基于第三代控制平台定制开发1.2/50 μs电压冲击波形，满足GB/T 17627-2019标准，脉冲电压最高20 kV，输出阻抗500 Ω。
产品特点
> 5.7英寸彩色触摸屏前面板操作
> 脉冲电压最高可达20 kV
> 测试排程功能，操作简单
> 被试品漏电电流击穿报警功能
产品标准
IEC标准
- IEC 61180
GB/T标准
- GB/T 17627
应用行业
医疗设备
电力
通讯
航天航空产品参数
技术参数
| 试验电压范围 | 0.5 kV ~ 20 kV，±3%±35 V |
| 开路电压波形参数 | 波前时间：1.2 μs ± 30% |
| 持续时间：50 μs ± 20% | |
| 输出阻抗 | 500 Ω |
| 电压分辨率 | 1 V |
| 输出极性 | 正、负、先正后负 |
| 脉冲周期 | 5 s ~ 99 s（最短时间取决于试验电压） |
| 试验次数 | 1 ~ 10,000 |
| 触发方式 | 自动、手动、外部触发 |
| 试验模式 | 试验参数可进行排程设置 |
| 电压显示 | 实时显示充电电压 |
| 被试品击穿漏电流 | 100 mA ~ 1,200 mA |
通用参数
| 显示屏 | 5.7英寸TFT触摸屏 |
| 工作电源范围 | AC 100 ~ 264 V，47 ~ 63 Hz |
| 保险丝 | 6 A |
| 最大功耗 | 300 W |
| 通讯方式 | 以太网LAN、RJ45 |
| 仪器工作状态指示 | 前面板LED指示、LCD显示 |
| 仪器接地连接方式 | 使用扁平接地线 |
| 机箱尺寸 | 6U 450 mm(W)*280 mm(H)*620 mm(D) |
| 仪器重量 | 约30 kg |
| 温度范围 | 15℃ ~ 35℃ |
| 湿度范围 | 45% ~ 75% |
| 气压范围 | 86 kPa ~ 106 kPa |
产品配件
选配附件

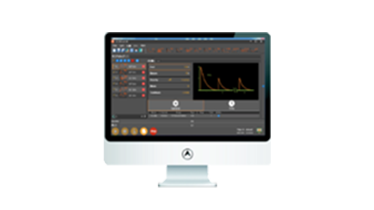

| 1 | PC控制软件 | 型号: Corelab 支持 Windows 7/8/10/11，支持以太网接口，支持测试序列测试，操作简便，可生成并导出测试报告 |  |
