用途场景
规格参数

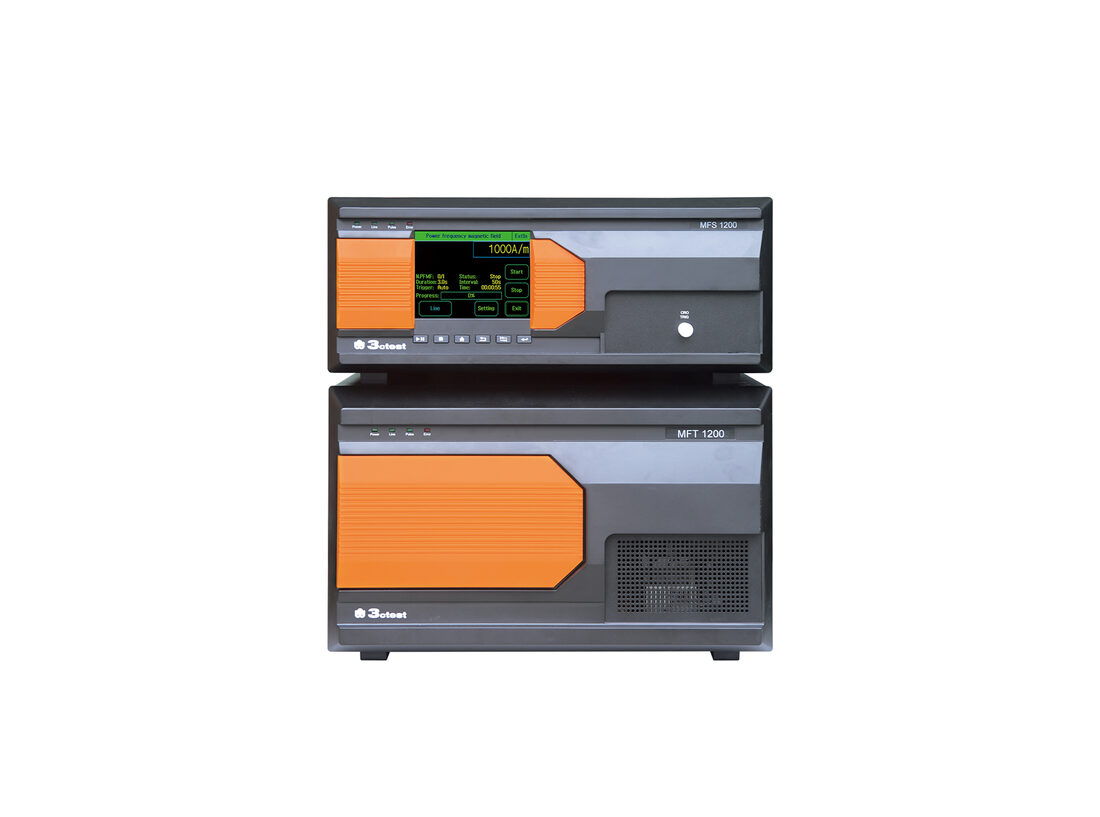

MFS 1200工频磁场干扰模拟器是对电气和电子产品的工频磁场抗扰度试验的特点和要求而专门设计的高可靠性测试仪器。该仪器完全符合IEC 61000-4-8和GB/T 17626.8标准的要求，可以为被试设备在工频磁场的抗扰度试验中提供一个准确依据。它可以模拟住宅、商业区、工矿企业和放电厂，以及中、高变电所的磁场环境。

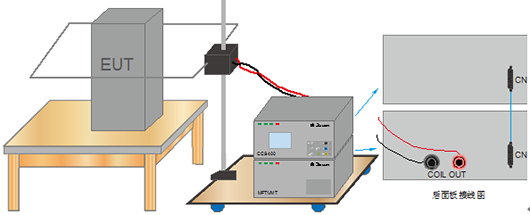

典型测试连接示意图：

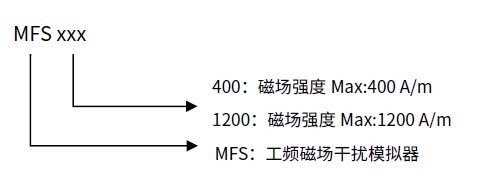

命名规则：
> 5.7寸彩色触摸屏前面板操作；
> 全兼容IEC 61000-4-8测试；
> 电压、电流大于额定值电磁继电器保护；
> 温度保护功能；
> 通过Autolab软件对试验场强进行排程设置，节省试验时间；
> 以太网RJ45接口，用于PC远程控制；
> 打印测试报告。
- IEC 61000-4-8
- GB/T 17626.8
- EN 61000-4-8
消费类电子
医疗设备
电力
通讯
汽车电子
军工
航天航空| 符合标准 | IEC/EN 61000-4-8、GB/T 17626.8 |
| MFS 1200磁场强度 | TCXS 113三匝1 m*1 m正方形磁场线圈： 1 ~ 400 A/m持续；400 ~ 1200 A/m(1~10 s短时) |
| 磁场输出精度 | 误差小于设置输出值的1 dB（极小磁场强度如1 A/m需试验前手动调节校准） |
| 电流波形 | 50 Hz / 60 Hz 正弦波 |
| 电流畸变率 | < 5% |
| 波形间隔时间 | 1 s ~ 9,999 s |
| 试验持续时间 | 1 s ~ 28,800 s |
| 触发方式 | 自动、手动、外部信号触发 |
| 磁场线圈尺寸 | 1 m*1 m或其他 |
| 磁场线圈形状 | 矩形或其他 |
| 显示屏 | 5.7英寸TFT触摸屏 |
| 工作电源范围 | AC 110 V / 220 V(±10%)，50/60 Hz(大陆地区默认AC 220 V) |
| 保险丝 | 6 A |
| 最大功耗 | 100 W |
| 用户存储空间 | 无穷（PC） |
| 通讯方式 | 以太网LAN、RJ45 |
| 检测输出方式 | 标准1米同轴线 |
| 机箱尺寸 | 4 U 机箱，450 mm(W)*190 mm(H)*620 mm(D) |
| 仪器重量 | 约15.5 kg |
| 温度范围 | 15 ℃ ~ 35 ℃ |
| 湿度范围 | 45% ~ 75% |
| 气压范围 | 86 kPa~106 kPa |
| 实验模式 | 实验参数进行排程设置 |

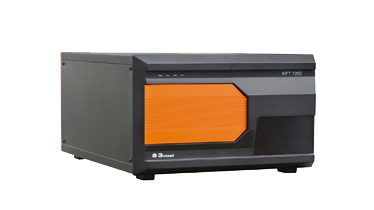

| 1 | MFT 1200 | 工频磁场模块，配合MFS 1200一起使用 尺寸：6U 机箱，450 mm(W)*280 mm(H)*620 mm(D) 重量：70 kg |  |

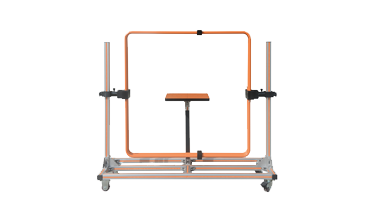

| 2 | TCXS 113 | 1 m*1 m 线圈 |  |
| 3 | Corelab | 支持 Windows 7/8/10/11，支持以太网接口 支持测试序列测试，操作简便，可生成并导出测试报告 |  |
❓ 常见问答 4 查看更多 →
本文主要进行低频（DC-150kHz）磁场抗扰度的原理、系统设备梳理以及试验方法介绍、软件闭环的监测。围绕辐射环、亥姆霍兹线圈、场强探头等核心技术指标进行介绍，根据被测样品的体积、测试需求，分析了线圈、场强探头选型的关键影响因素以及软件闭环监控的具体应用和数据分析，为试验提供了理论依据和合理建议。
第一章：试验概述
试验目的和意义
模拟现实环境中的低频磁场干扰，评估电子零部件在此类干扰下的耐受能力和功能性能保持性，确保其在真实车辆环境中能可靠、安全的工作。
确保功能安全与行车安全；车辆内部及周围存在多种低频磁场源，可能对敏感的电子电路（尤其是基于霍尔效应、磁阻效应的传感器，以及电感、变压器等元件）造成干扰。
试验要求
ISO 11452-8、GB/T 33014.8、SAE J1113-21等标准要求的试验频率为DC～150kHz，交变磁场强度为1000A/m，DC直流磁场为3000A/m，囊括了其他车企标准的测试等级要求。
试验方法
低频磁场抗干扰测试，是对受试设备施加一定的磁场干扰，并对其工作状态进行监测以考核其抗磁场干扰的能力。典型的磁场抗干扰测试方法有辐射环法和亥姆霍兹线圈法。
辐射环法：天线尺寸较小，发射效率高但均匀性差，对于尺寸较大的产品需要多次分别暴露，才能覆盖整个试验包络。
亥姆霍兹线圈法：发射效率低但具有很好的场均匀性，易于实现尺寸适中的样品测试。
试验频率条件
频率范围适用于DC（0Hz）和15Hz～150kHz。部分车厂的测试最低频率下放至5Hz。
试验频率需要包含16.67Hz、50Hz、60Hz、150Hz、180Hz这几个单点，频率的最大步长如下表所示：
| 频段 (kHz) | 线性频率步长 (kHz) | 对数频率步长 (%) |
|---|---|---|
| 0 (DC) | — | — |
| 0.015～0.1 | 0.01 | 10 |
| 0.1～1 | 0.1 | 10 |
| 1～10 | 1 | 10 |
| 10～150 | 10 | 10 |
试验磁场等级
依据样品功能性状态分类来决定测试试验等级和内部、外部磁场测试要求。

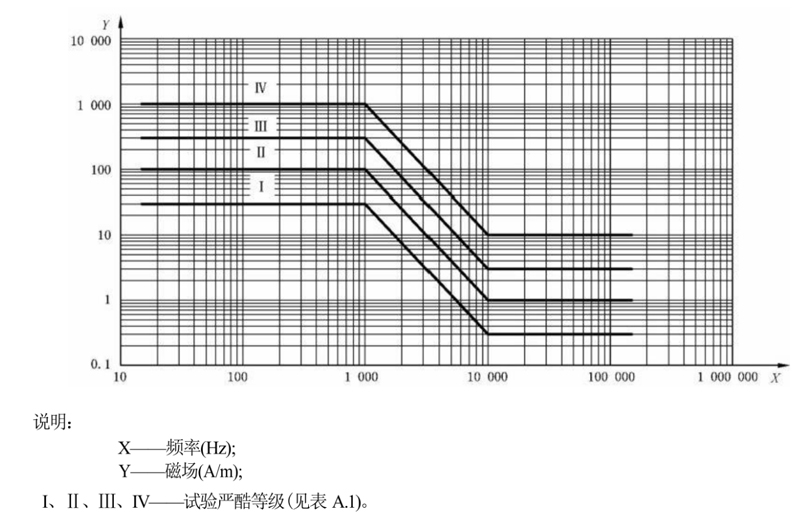

表A.1 内部磁场试验等级

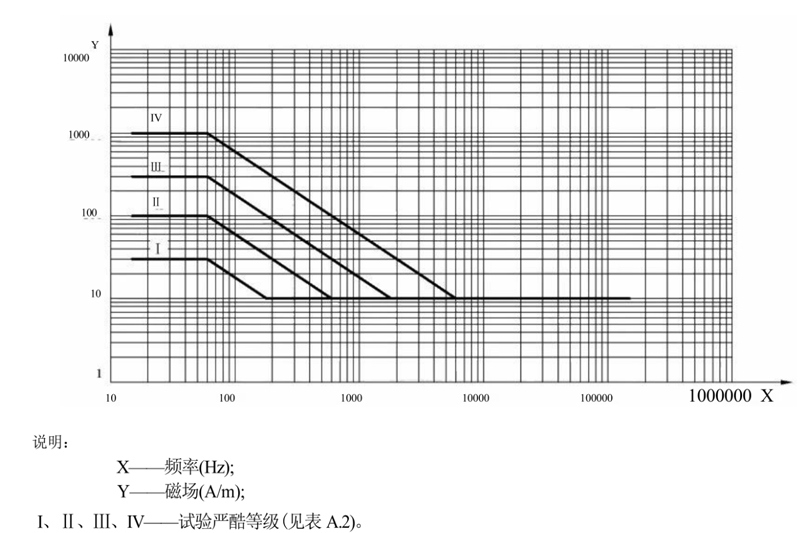

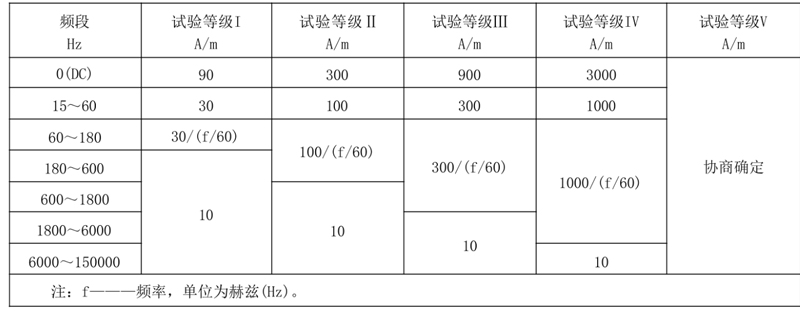

表A.2 外部磁场试验等级
第二章：试验系统构成
2）磁场强度监测器；
3）低频发生器；
4）低频放大器；
5）电压表；
6）电流监测器；

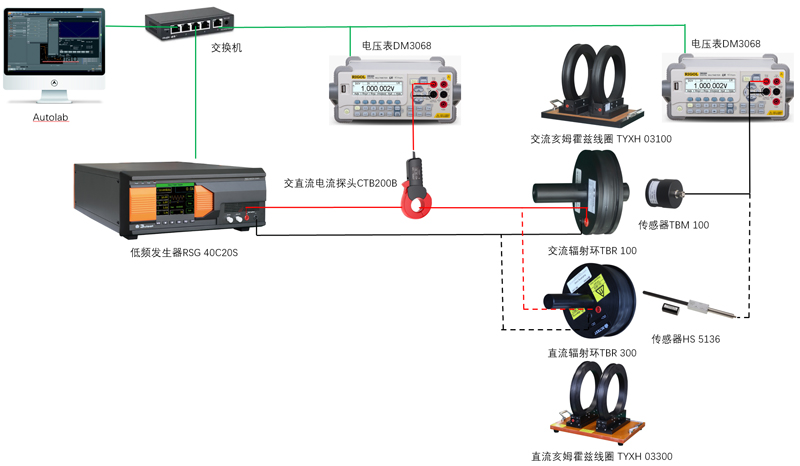

骚扰布置示意图
1、场生成装置
场生成装置包括辐射环和亥姆霍兹线圈，其中辐射环在距离环平面50mm处的场强H（50mm）＝75.6*I；H是磁场，单位为A/m；75.6为常数，单位m；I是线圈内电流值，单位为A；理想状况下，亥姆霍兹线圈会建立一个均匀的磁场区域，至少为300mm*300mm*300mm；亥姆霍兹线圈中心处的场强H=0.7155*N*I/R；其中H是磁场，单位A/m；0.7155是常数，N是线圈匝数；R是线圈半径，单位m；I是线圈电流，单位A。

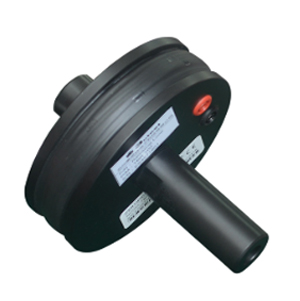

直流辐射环TBR 300参数：直径120mm；匝数20；磁场强度≥3000A/m；最大电流20A（DC）；线径2mm铜；
直流辐射环TBR 1500参数：直径120mm；匝数225；磁场强度≥15000A/m；最大电流20A（DC）；线径2mm铜；
2）交流辐射环TBR 100
交流辐射环TBR 100参数：直径120mm；匝数20；磁场强度≥1000A/m@1kHz，≥10A/m@150kHz；最大电流20A；线径2mm铜；频率范围DC～150kHz；

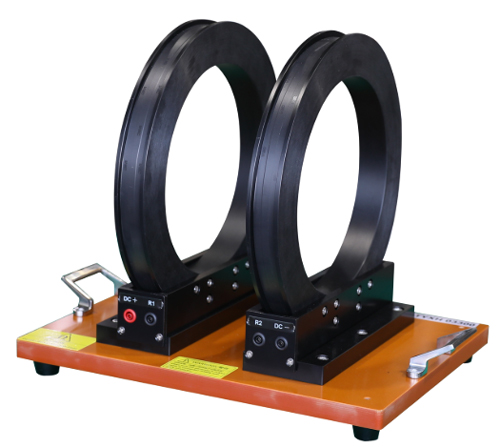

3）直流亥姆霍兹线圈 TYXH 03300、TYXH 06300、TYXH 1300
TYXH 03300参数：最大电流20A；磁场≥3000A/m；线圈因数152；直径300mm；电感≤2.5mH；直流阻抗≤0.6Ω；

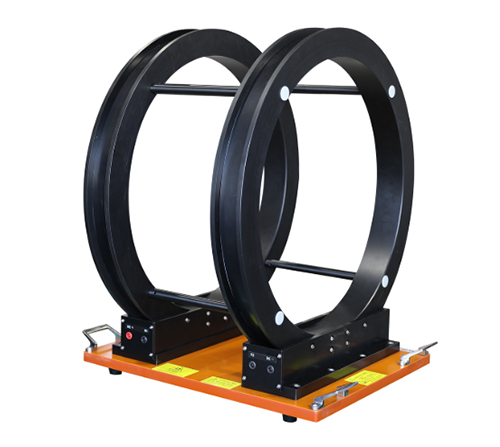

TYXH 06300参数：最大电流20A；磁场≥3000A/m；线圈因数152；直径600mm；电感≤15mH；直流阻抗≤1.6Ω；

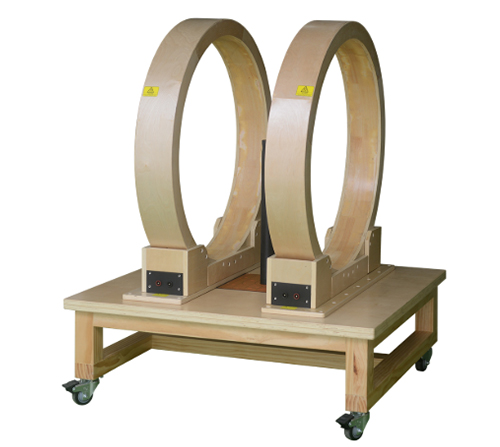

TYXH 1300参数：最大电流30A；磁场≥3000A/m；匝数150；直径1000mm；

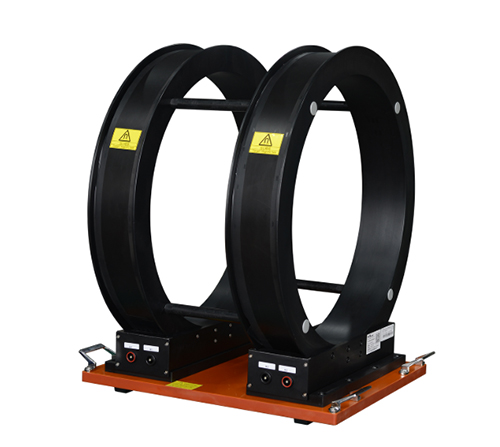

4）交流亥姆霍兹线圈 TYXH 03100、TYXH 06100

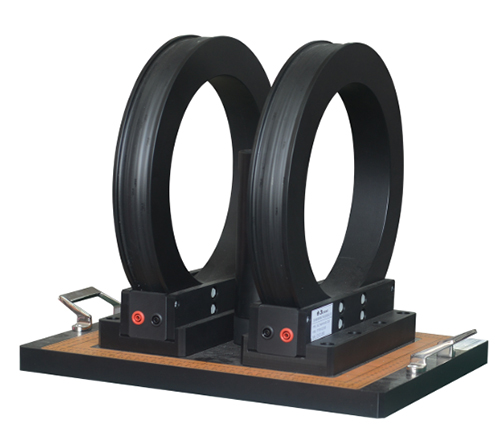

TYXH 03100参数：频率DC～150kHz；最大磁场≥1000A/m@1kHz，≥10A/m@150kHz；直径300mm；最大电流20A（RMS）；
TYXH 06100参数：频率DC～150kHz；最大磁场≥1000A/m@1kHz，≥10A/m@150kHz；直径600mm；最大电流20A（RMS）；

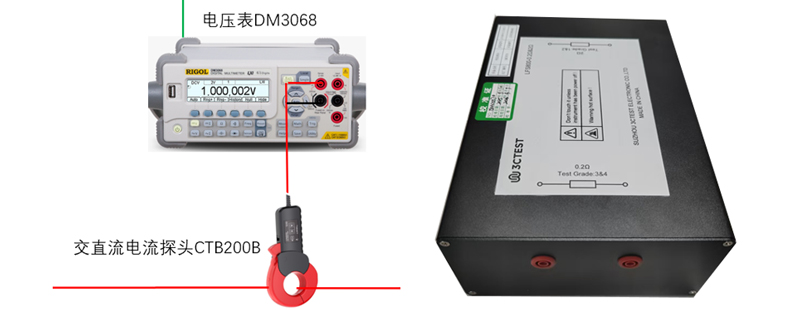

2、电流监测器
电流监测器应确保在DC直流以及15Hz至150kHz的频率范围内进行均方根电流测试，通过钳形电流探头或测量分流电阻两端的电压来实现。
3、磁场强度监测器
磁场强度监测器的作用是用来测试辐射环产生的真实磁场，而不是通过监测电流计算得到场强值。对于直流，磁场强度监测器应基于霍尔传感器等测量仪器，典型的磁场强度监测器在直流时应该能够测量至少3000A/m的磁场强度。

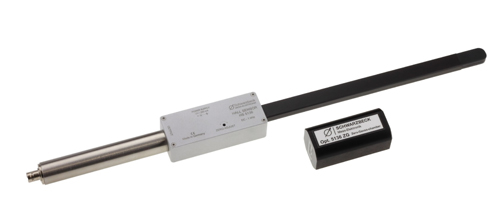

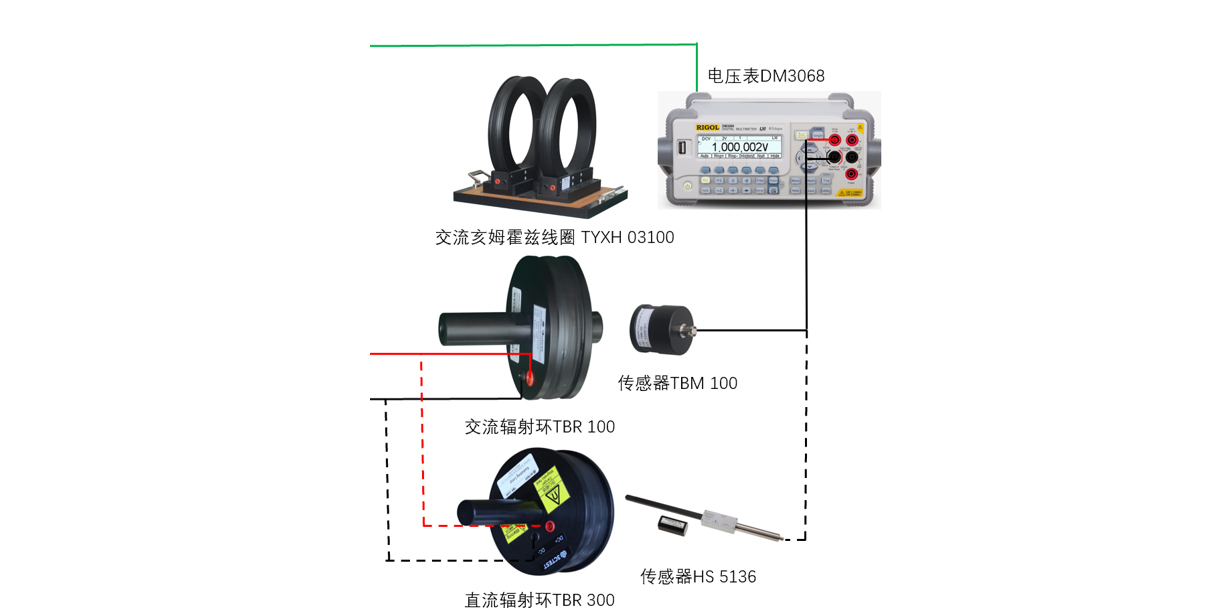

霍尔传感器 HS 5136
霍尔传感器的输出同样接在电压表上，用电压表读值。HS 5136传感器转换比为1000：1，即1mV对应1A/m。以此验证电流法产生的磁场强度的准确性。对于交流，应使用场强探头或者环形传感器监测，以转换出电压值，同样用万用表去测量电压值。场强探头推荐直径40mm；匝数：51；典型的场强探头可以在15Hz到150kHz内测量至少1000A/m。频率下限可拓展至5Hz。

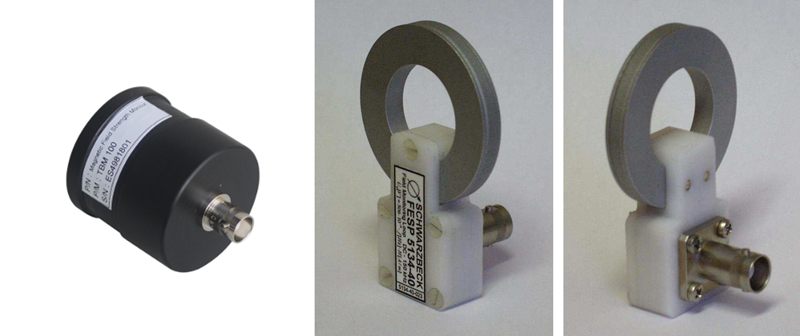

两种场强探头

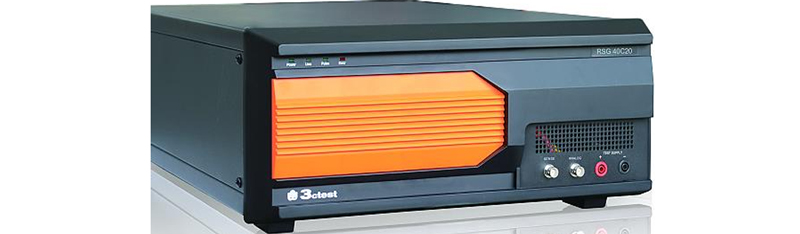

RSG 40C20S 低频磁场发生器主要作用是可以产生直流电压和能覆盖150kHz的低频正弦输出，提供较大电流以便场发生器能产生不低于3000A/m的场强。
频率范围：DC～300kHz；开路输出电压MAX 80Vpp；最大电流20A（RMS）；最大功耗800W；

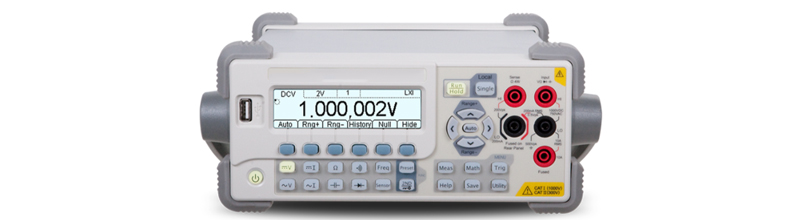

5、电压表
6位半电压表，精度高，用此电压表监测分流电阻上的电压值，或者监测钳形电流探头上的电流值，完成调整场强大小的功能。

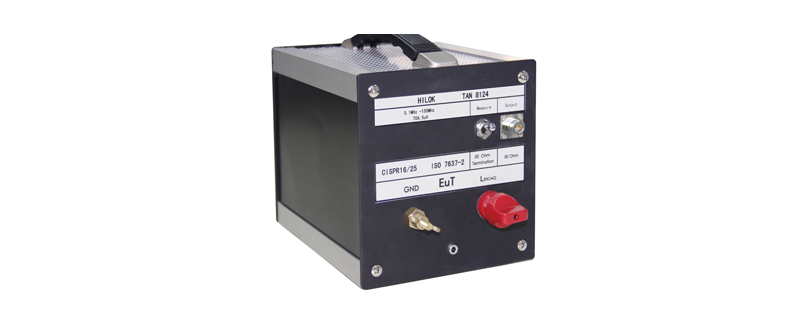

6、人工网络AN
第三章：试验方法介绍
测试线束的设计应尽量减少线束内部的不同耦合效应，减少对负载箱和电源的干扰。测试线束和被测设备应尽量放置在非导电、非磁铁性、低磁导率的支撑物上，比如木桌支撑板等。

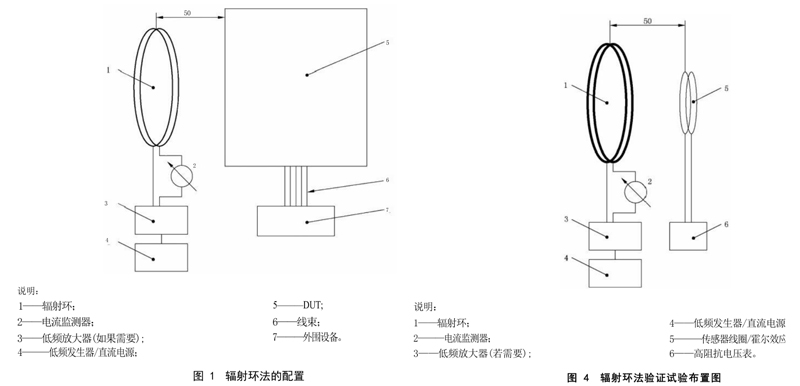

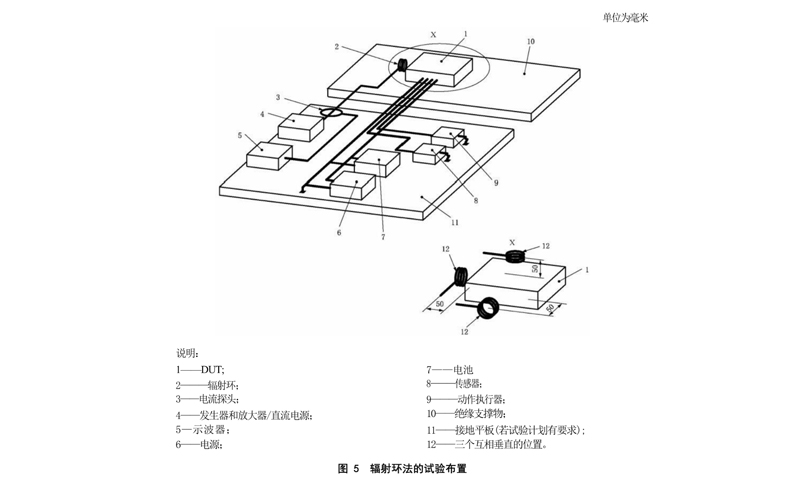

1、辐射环法
被测设备的每个面应划分面积小于等于100mm*100mm的相等区域。辐射环应位于这些区域中每个区域中心50mm处，与被测设备的面平行。除此之外，辐射环也需放置在每个电气接口连接器处以及所有连接的磁传感处。即对面辐射测试、对电气接口辐射测试、对磁传感器辐射测试。

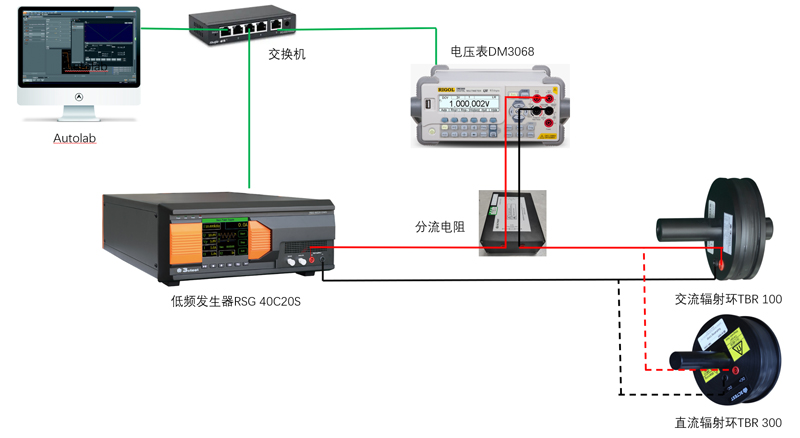

测试场景连接示意图

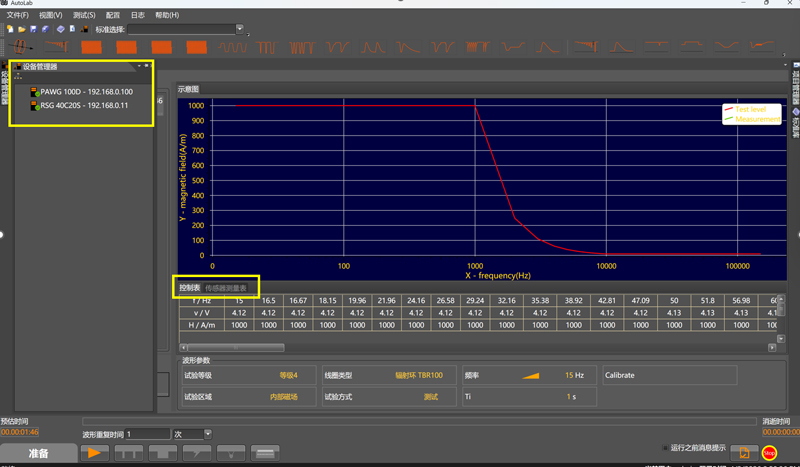

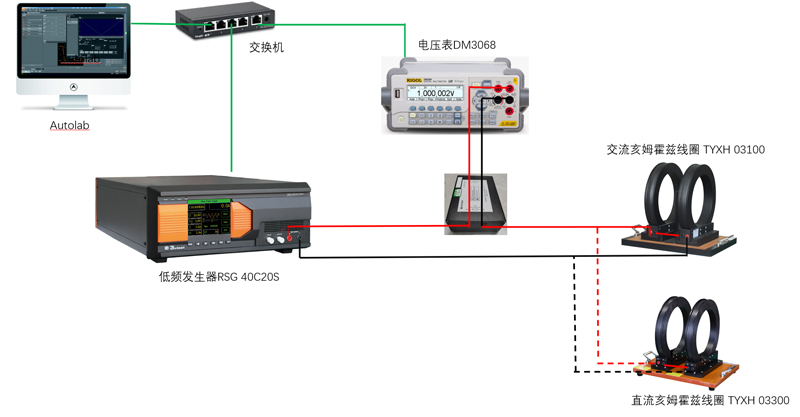

软件连接配置：低频发生器+低频放大器；传感器列表值监测。通过对分流电阻的电压采集，软件获取万用表上的电压值，转换为电流值，计算得到场强值，进行闭环校准。

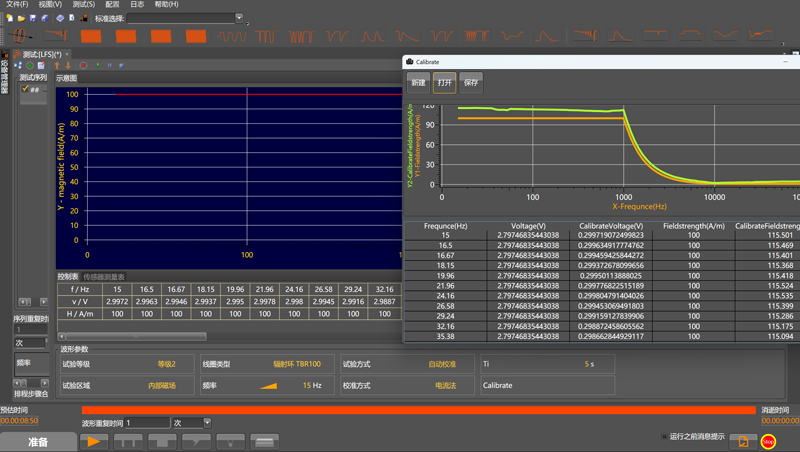

校准结束后可用霍尔传感器验证直流辐射环的场强值。验证时分流电阻的万用表可以不用监测了。

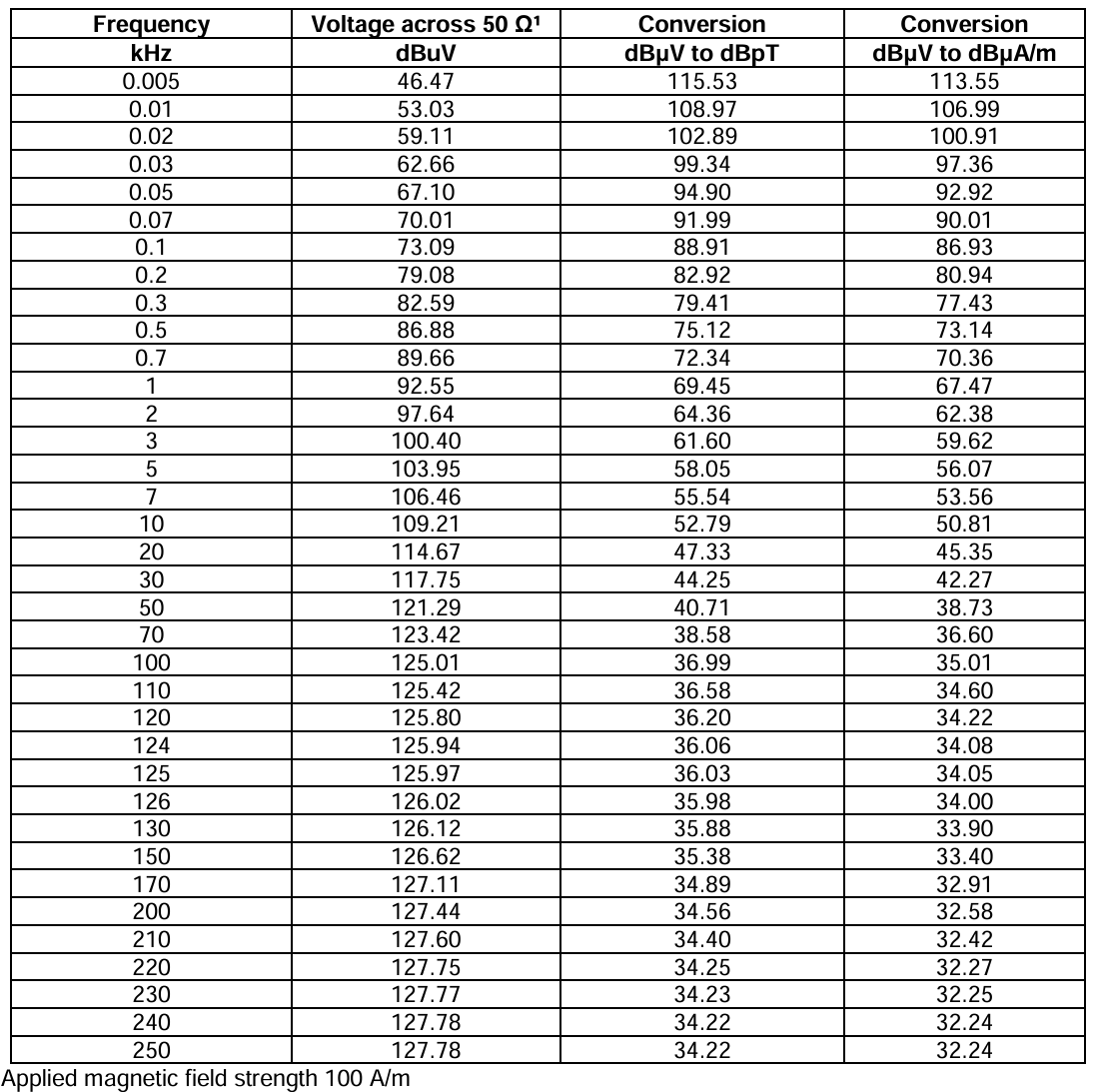

校准结束后使用场强探头验证交流辐射环的场强值。需要对照制造商的场强探头矫正因子计算转换电压值。

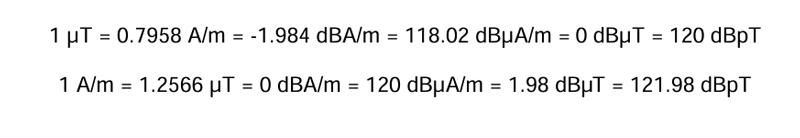

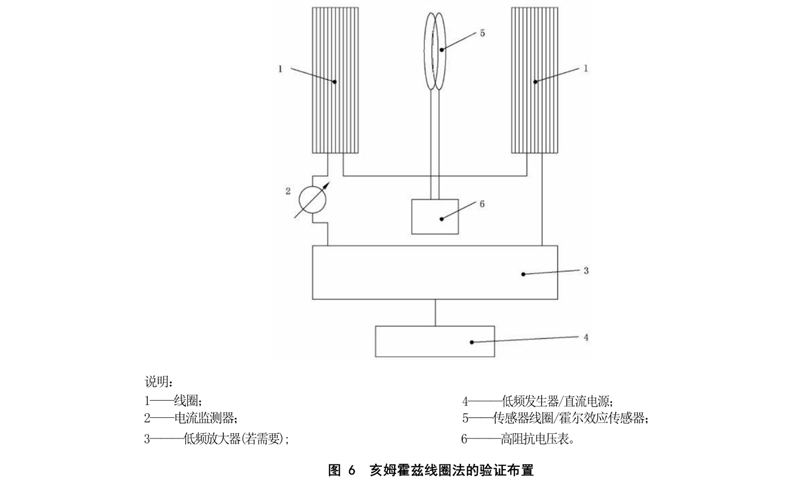

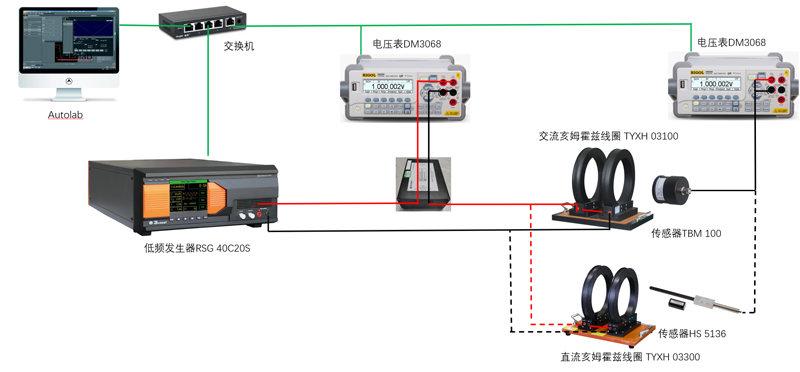

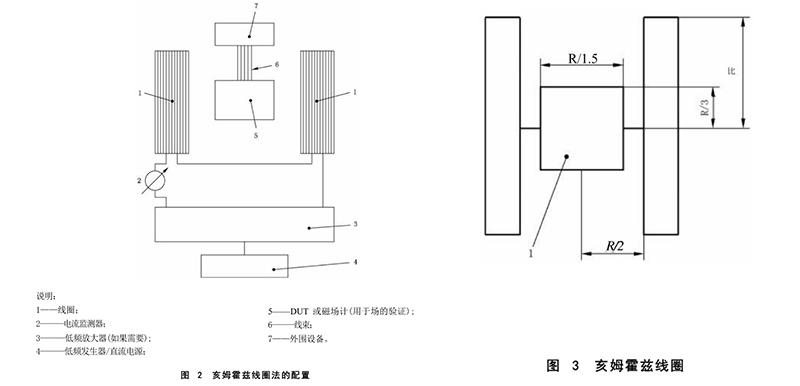

2、亥姆霍兹线圈法
DUT应放置在非导电的低磁材料上，位于亥姆霍兹线圈的均匀厂区内，方向为三个主轴方向（X、Y和Z）之一。DUT线束应垂直向下走线，远离线圈和监测设备。
此处测试方法与测试原理与辐射环一致，软件使用也一致，此处不再赘述。
第四章：试验程序
试验计划中应包含试验布置、试验等级，任何与标准试验条件和布置偏离的，应在报告中记录下来。DUT应在典型负载和实际条件下运行。辐射环法，需要规定DUT的试验点。亥姆霍兹线圈法，需要规定DUT的X、Y、Z轴向；且需要规定DUT的验收准则和监测条件，明确之后开始试验。
辐射环法测试应在三个轴向极化下进行，包含面、电气接口、磁传感器辐射等测试点位。离线圈50mm；每个频点下，使被测设备至少暴露1s时间。监测被测品的任何故障并记录相应的场强即可。重复以上操作将面、电气接口、磁传感器辐射等测试点位测试完毕。
亥姆霍兹线圈法搭建与辐射环一样，只不过样品被放置在线圈中心处，不放置在绝缘木桌支撑板上。在每个频率下至少暴露1s；被测设备出现任何故障，记录相应的频率和场强。对其他两个轴向重复上述测试。

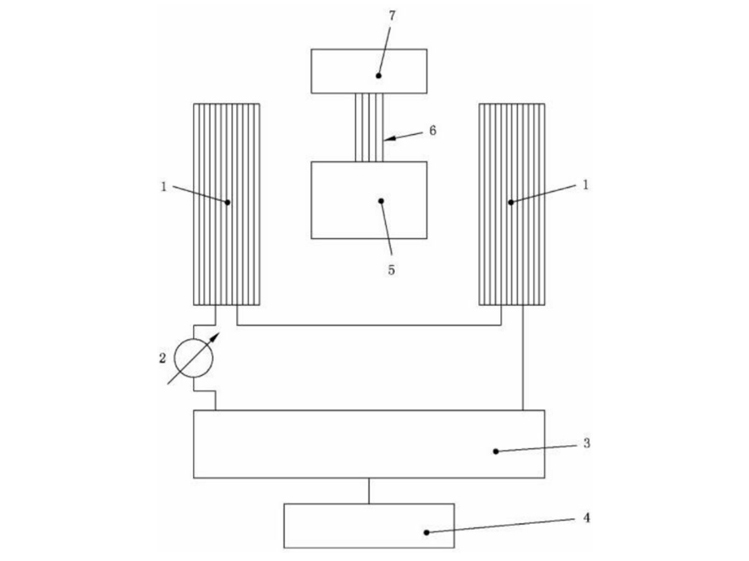

EUT放置在匀强场强中心

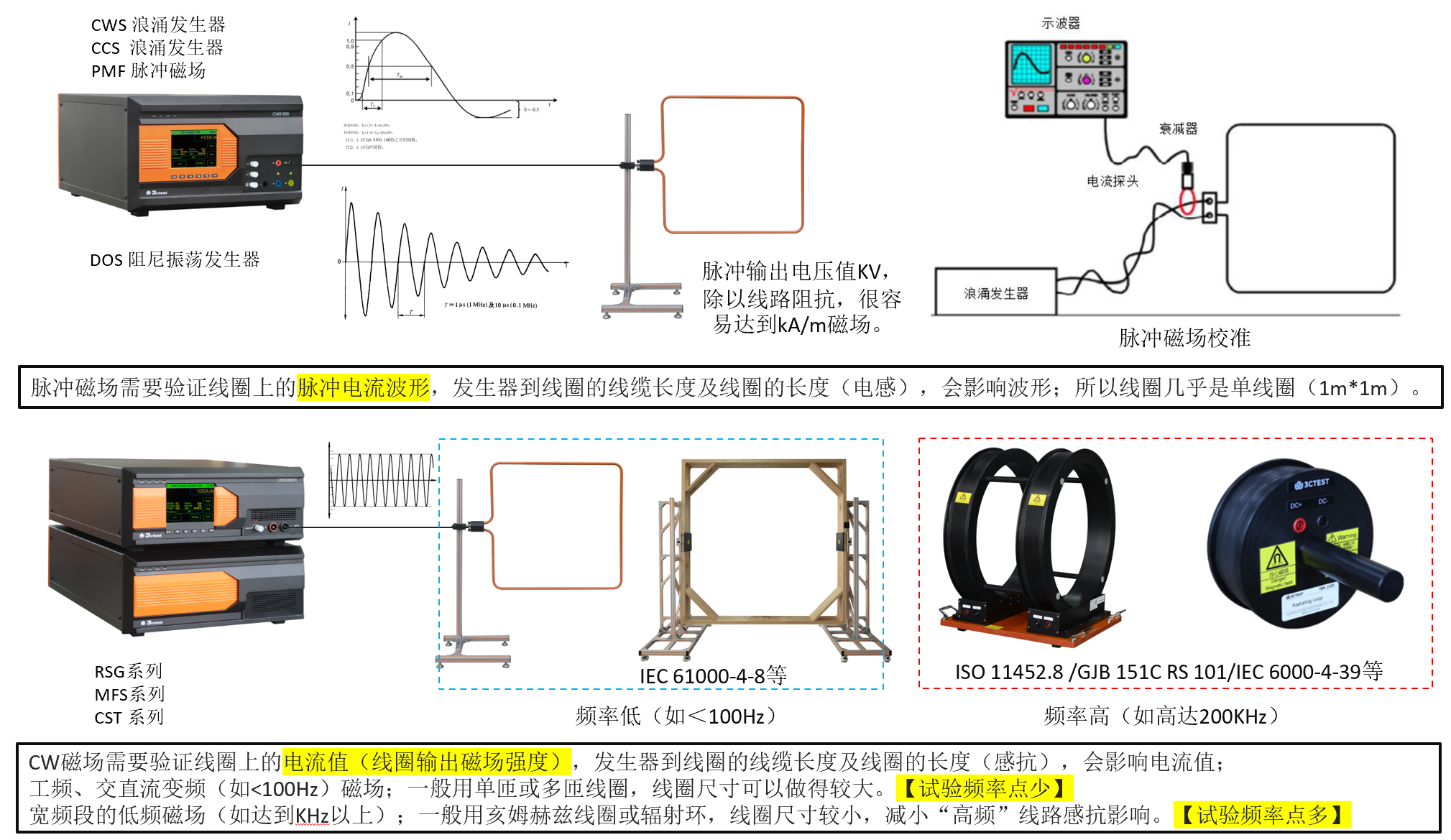

1. 磁场波形主要分为脉冲波和连续波
脉冲波形的磁场主要有IEC 61000-4-9脉冲磁场、IEC 61000-4-10阻尼振荡磁场等。
连续波磁场抗扰主要有IEC 61000-4-8工频磁场、ISO 11452-8低频磁场、GJB 151C RS 101等。
2. 脉冲磁场的产生及发生器的要求（GB/T 17626.9-2025）
由雷击建筑物和其他金属结构（包括天线杆、接地导体和接地网络）以及由在低压、中压和高压电力系统中初始的故障瞬态产生；高压变电站断路器切合高压母线和高压电路产生。

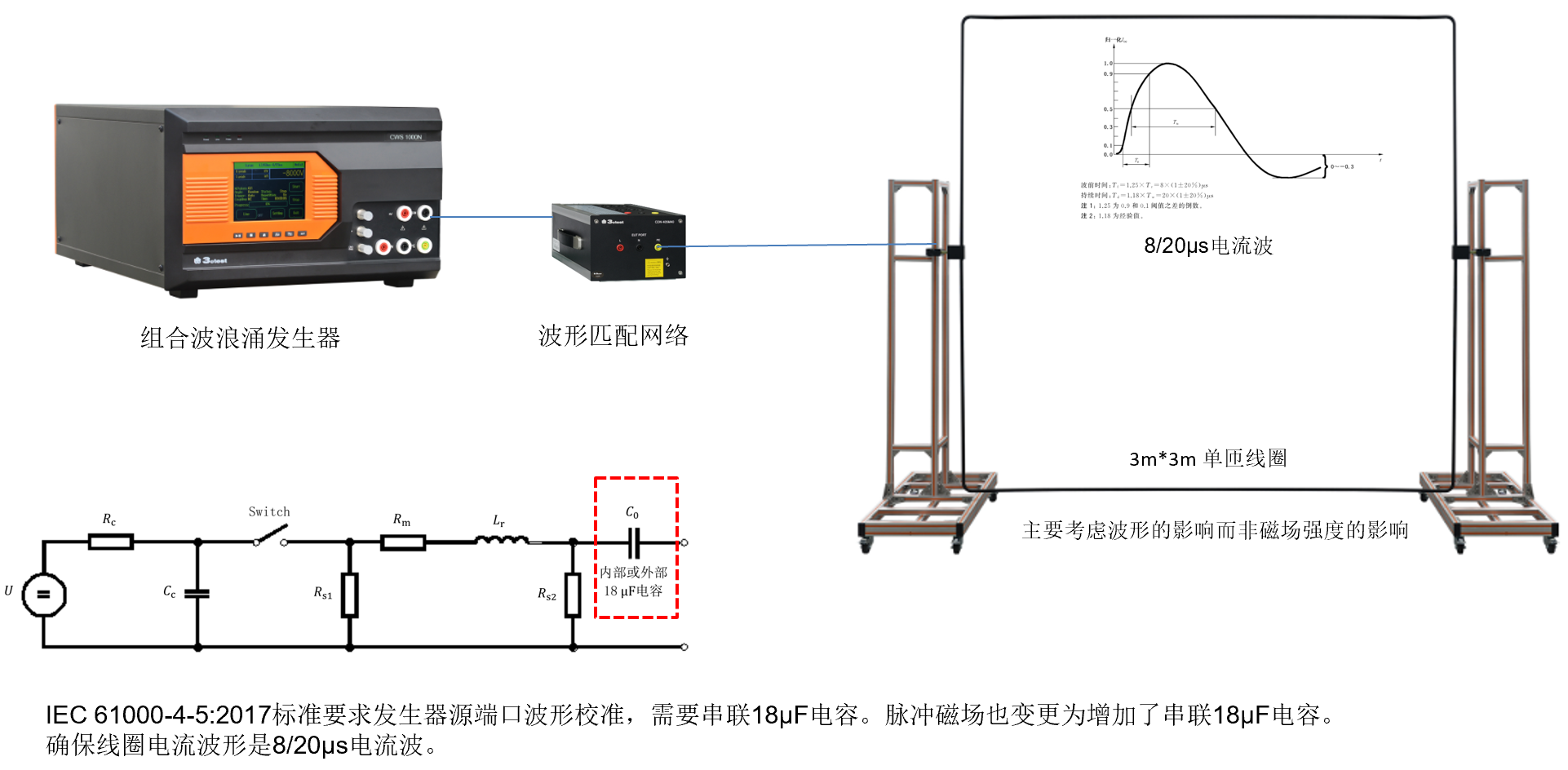

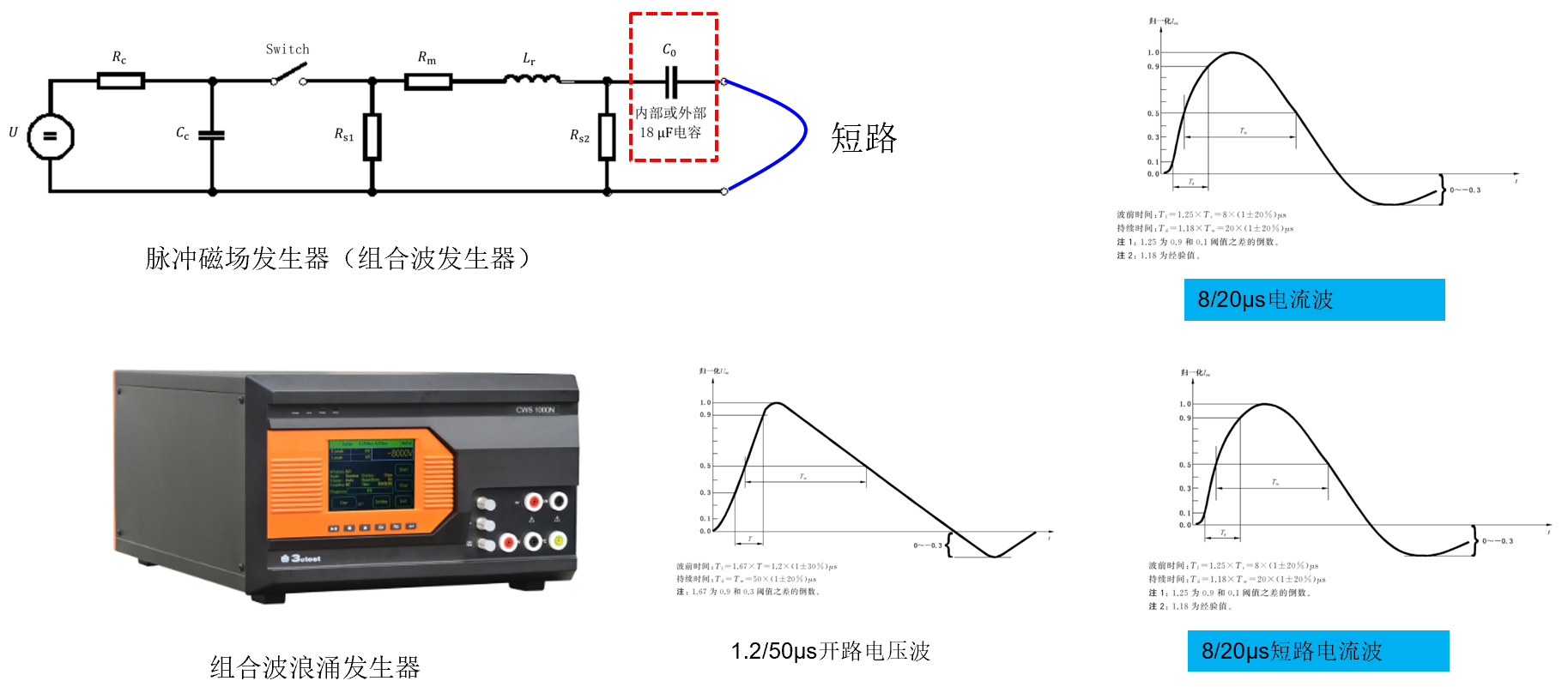

脉冲磁场发生器原理及波形要求和浪涌抗扰试验（GB/T 17626.5）一致；脉冲波形由6.4/16μs变更为8/20μs电流波。

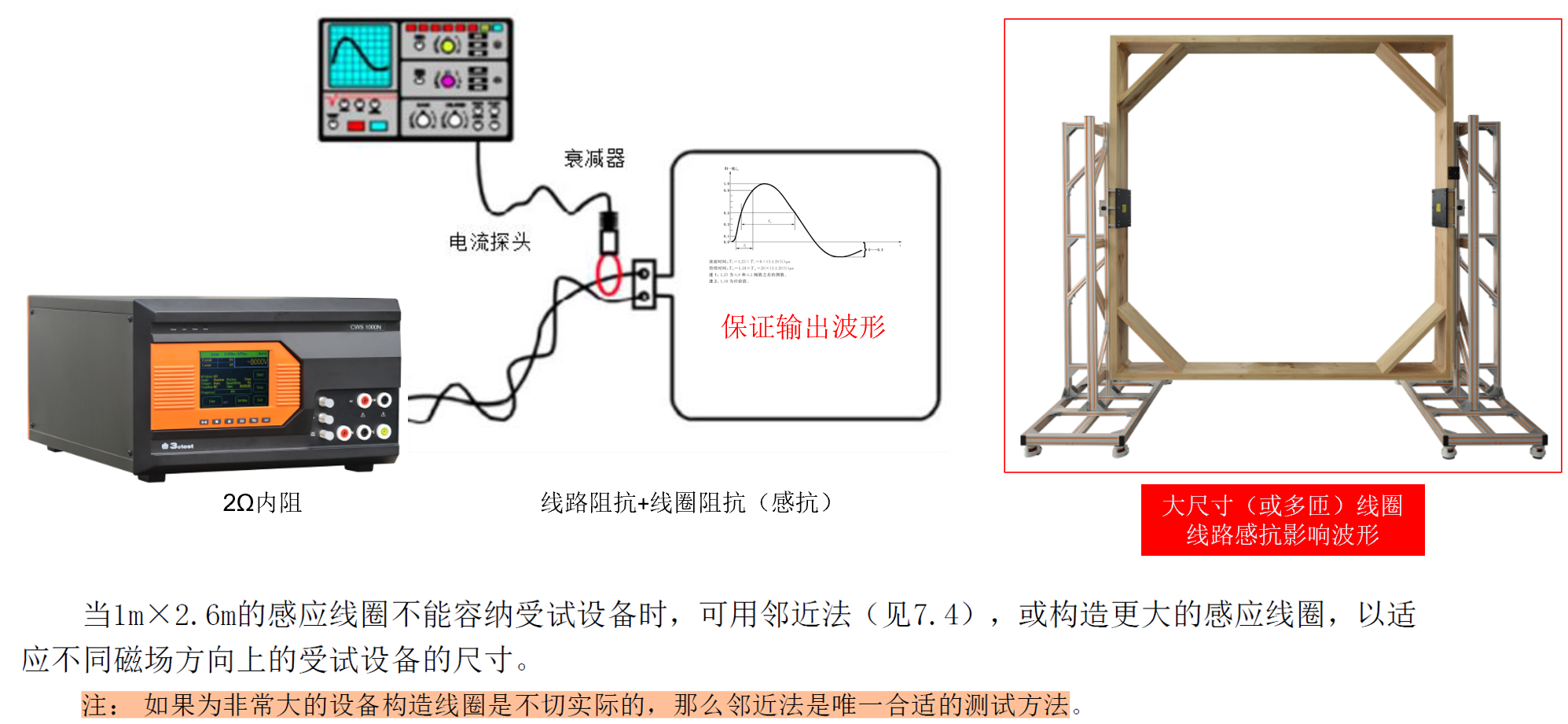

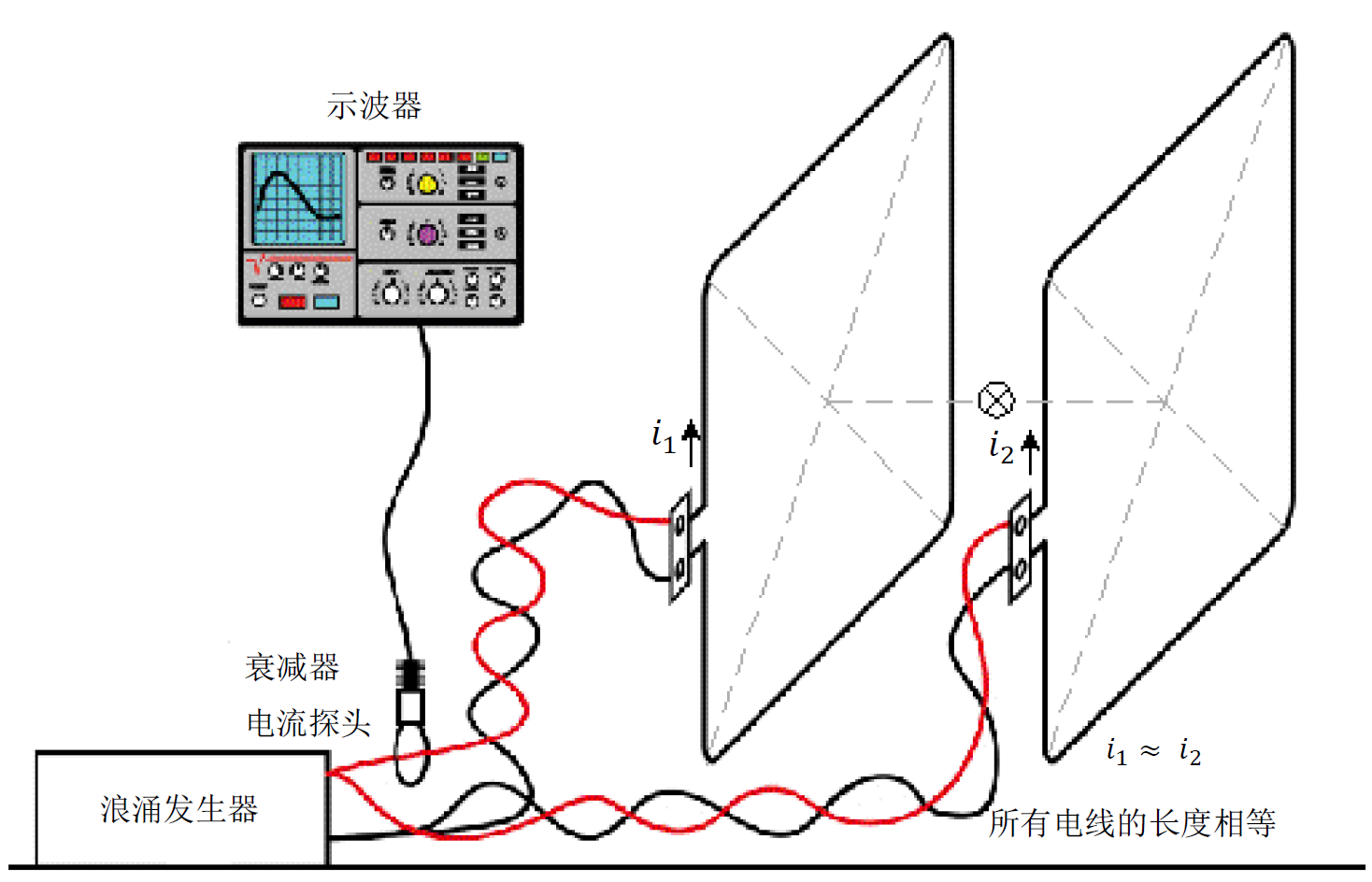

磁场线圈主要采用1m*1m或1m*2.6m的标准单匝线圈。由于脉冲磁场发生器需要保证线圈中脉冲电流波形，而脉冲磁场发生器和磁场线圈的连线长度及线圈自身的长度（电感量）会严重影响脉冲电流波形；因此磁场线圈很少采用多匝或大尺寸线圈（如3m*3m线圈）。
3CTEST为了更好的解决大尺寸EUT的测试需求，特变研制了兼容性强，既满足GB/T 17626.5标准试验要求，又满足大尺寸脉冲磁场线圈的试验要求的试验系统。通过增加一个模型匹配模块来解决。

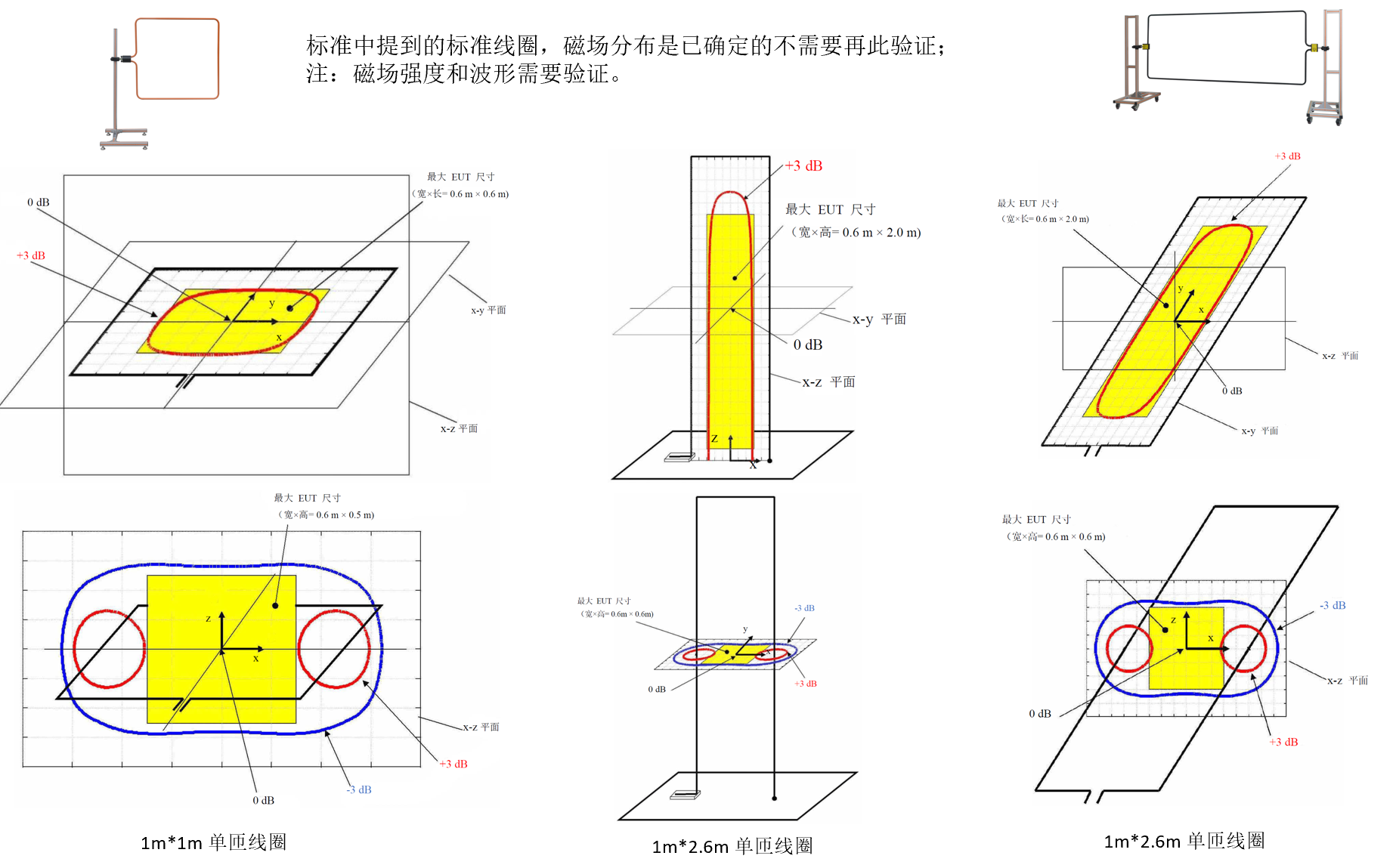

3. 线圈因子及磁场分布

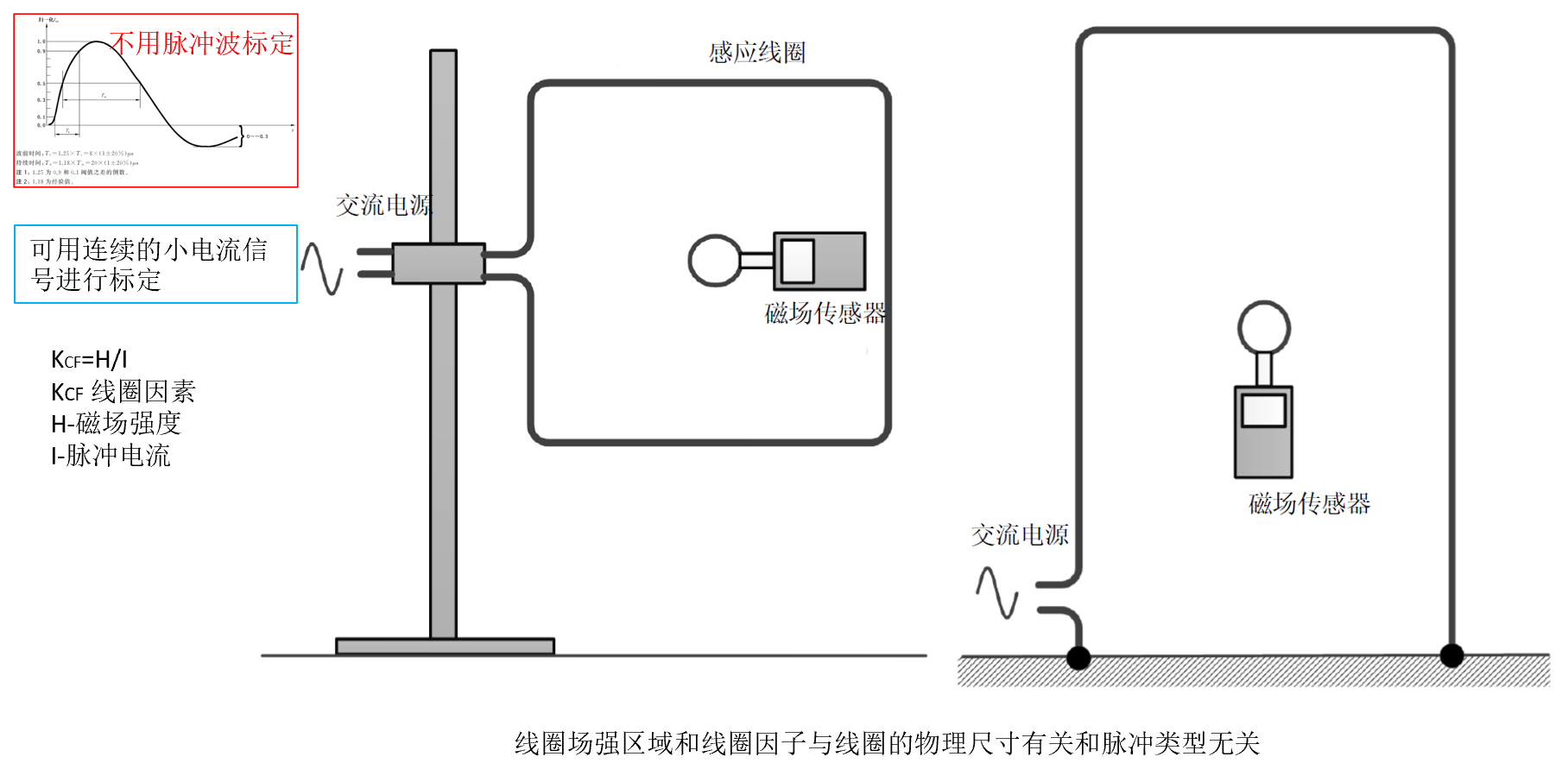

线圈的磁场分布区域之和线圈的物理尺寸有关和波形及强度没有关系。所以在对线圈磁场分布区域进行标定时无需测试用脉冲波，而是采用小电流CW波形（例如50Hz工频）。如果采用标准推荐的几款标准线圈，磁场分布可以不用标定。

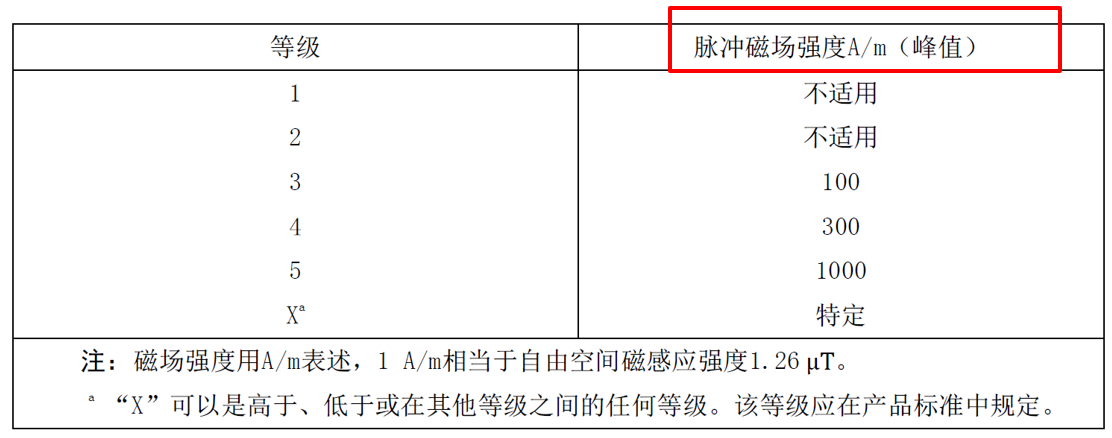

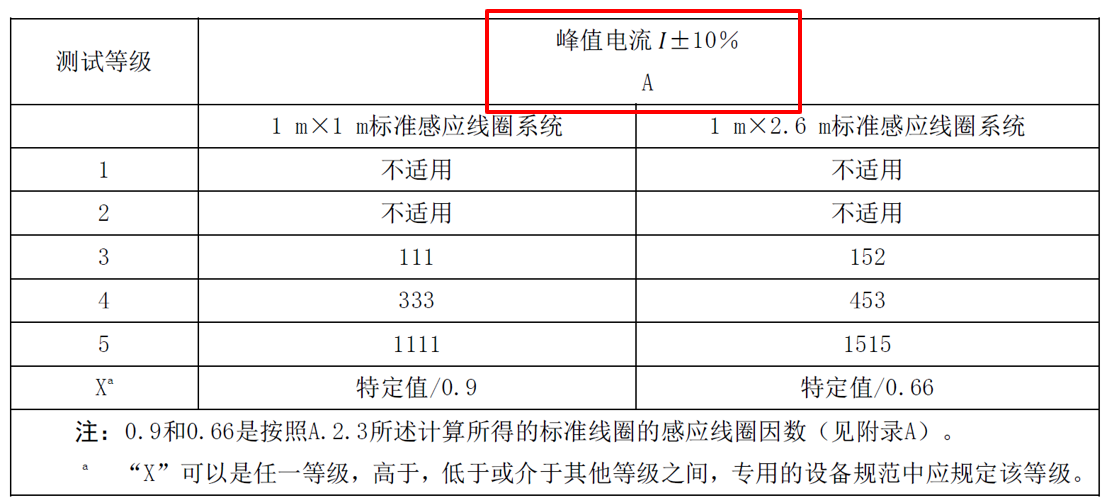

采用标准尺寸的磁场线圈，线圈因子也是固定值。因此在试验等级验证中给出了，试验等级对应的电流值。例如：1111*0.9=999.9 / 1515*0.66=999.9

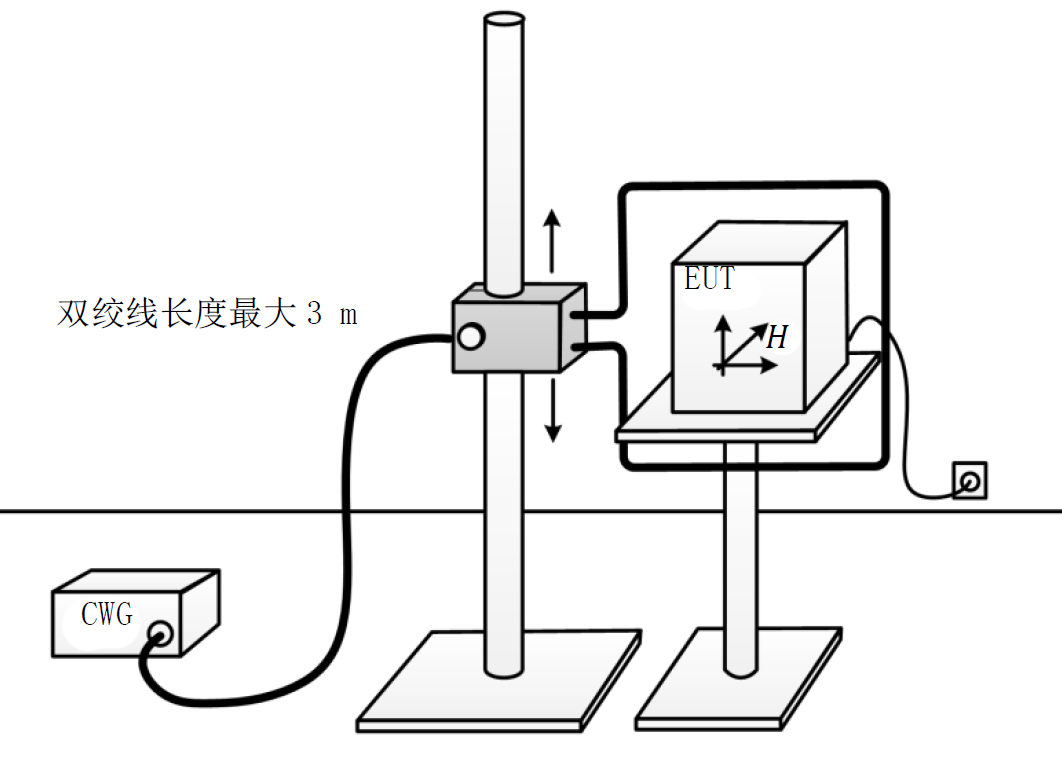

4. 试验布置要求

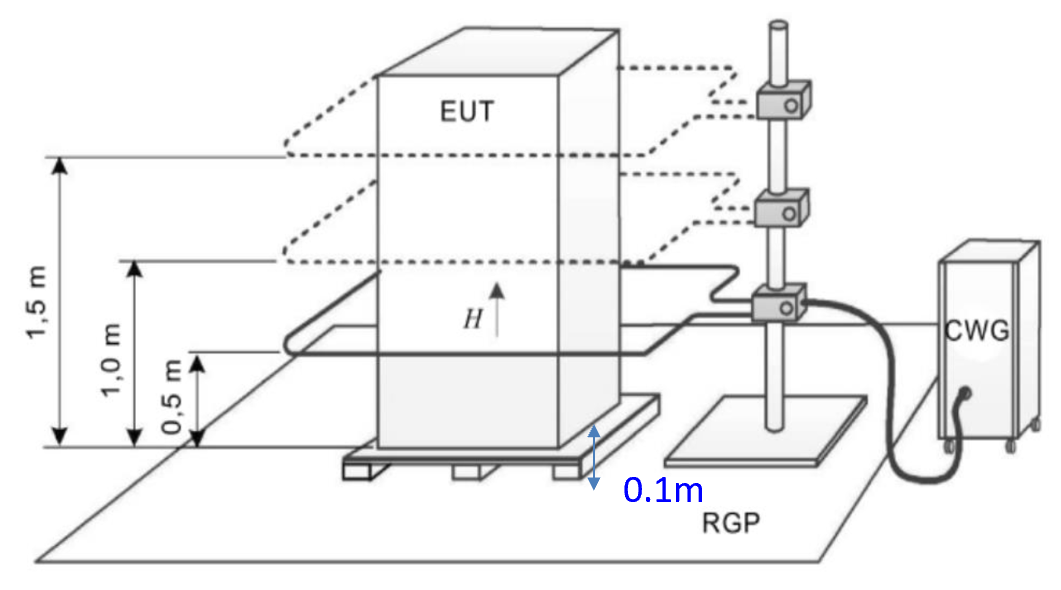

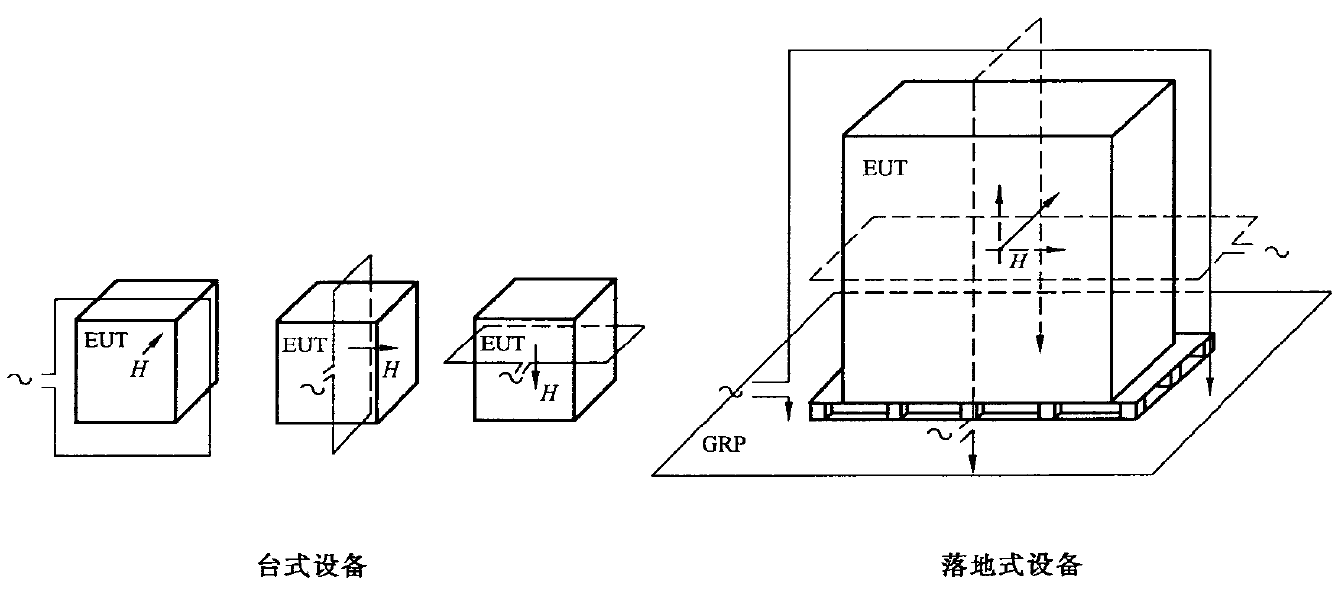

在GB/T 17626.9-2011版标准中要求：受试设备的布置和连接要满足其功能要求。设备应放在接地（参考）平面上，两者之间有0.1m厚的绝缘（如干木块）支撑。

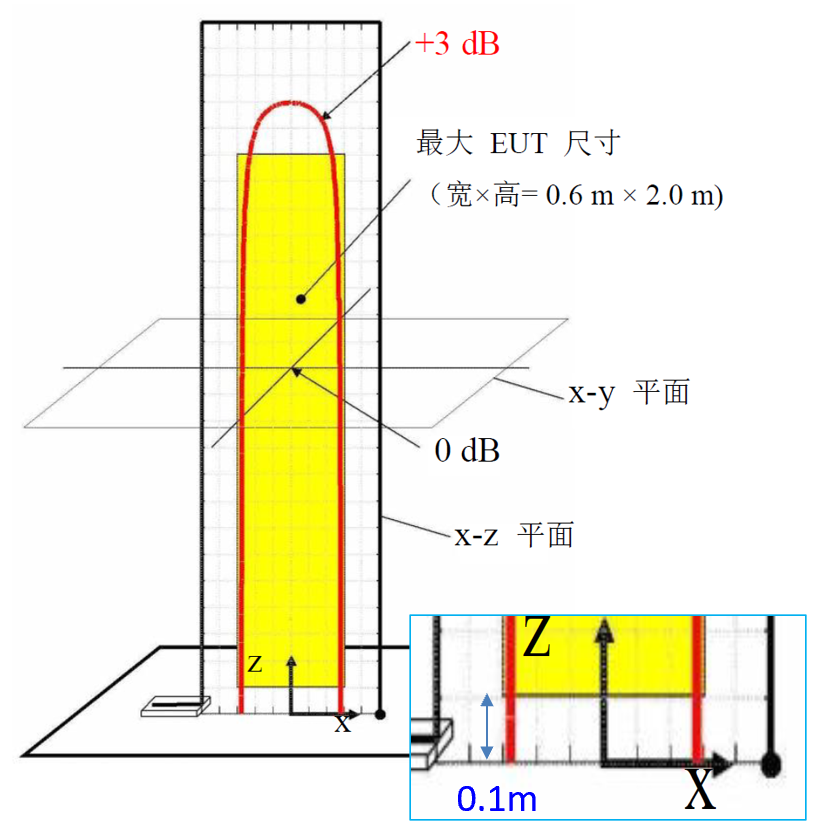

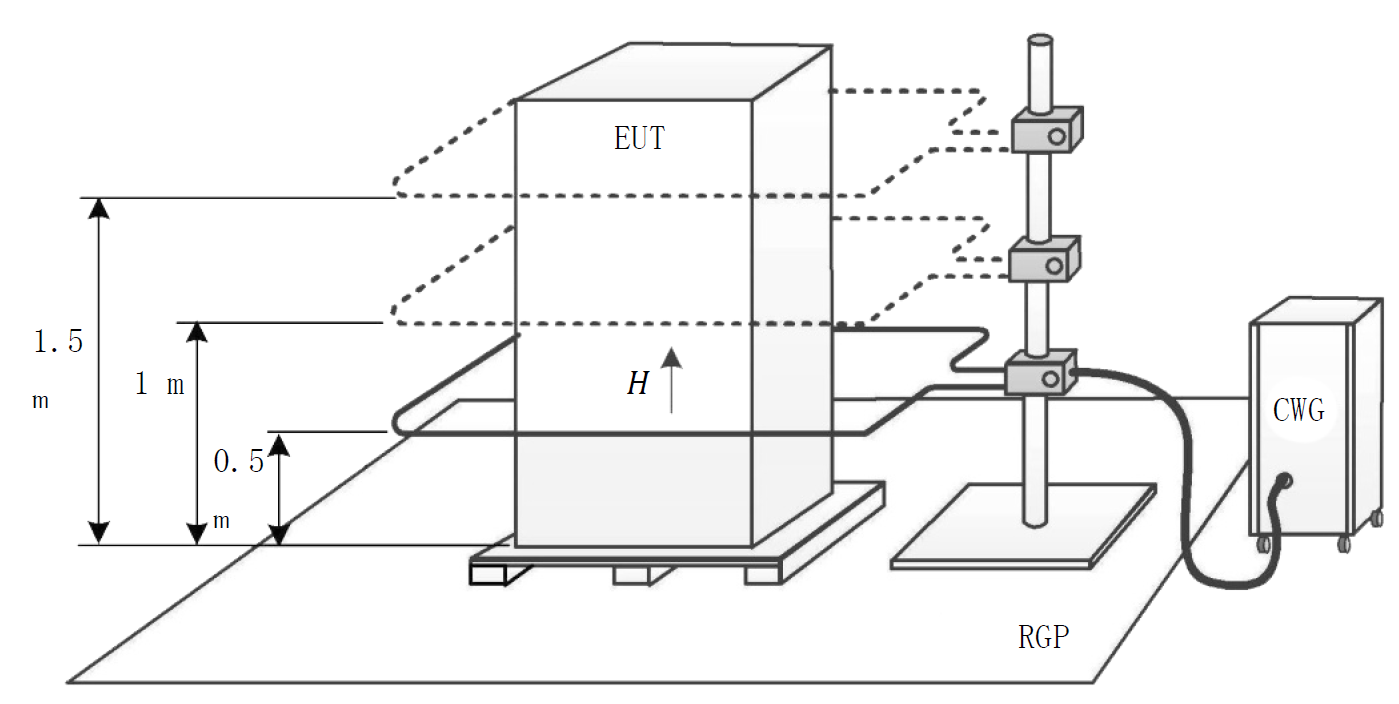

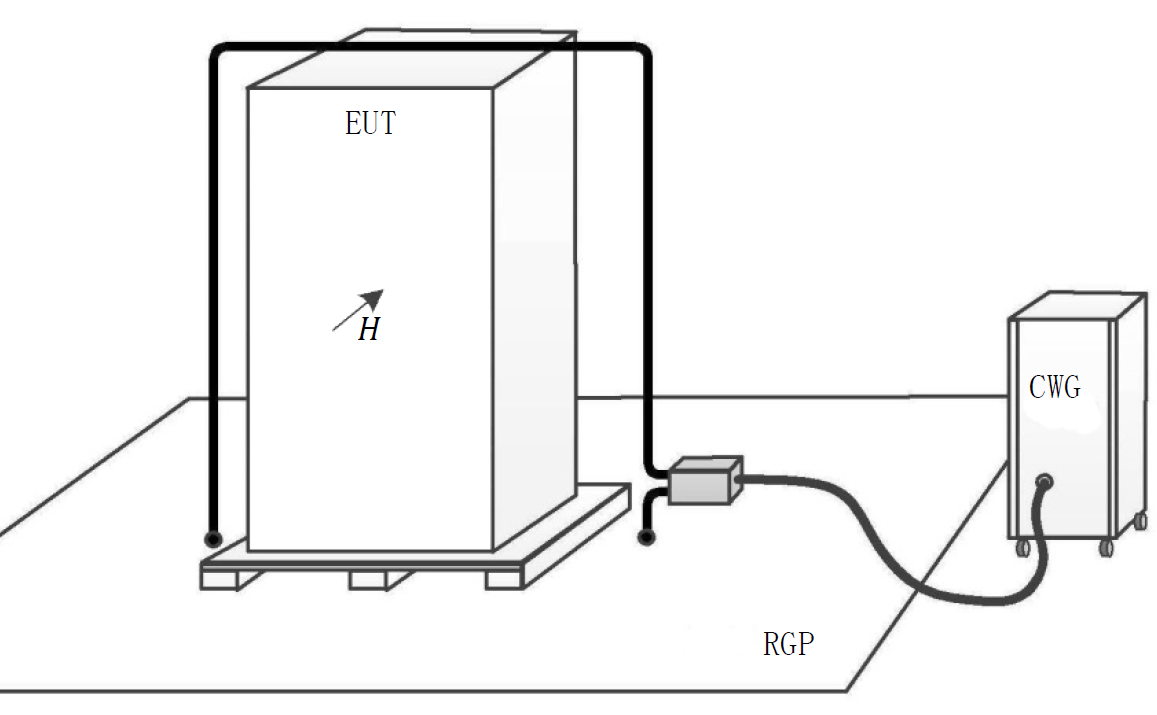

在GB/T 17626.9-2025版标准中要求：台式设备应放在非导电桌上；落地式设备的感应线圈标准尺寸为1m*2.6m的矩形，RGP可作为其中一侧的边。
5. 试验差异分析

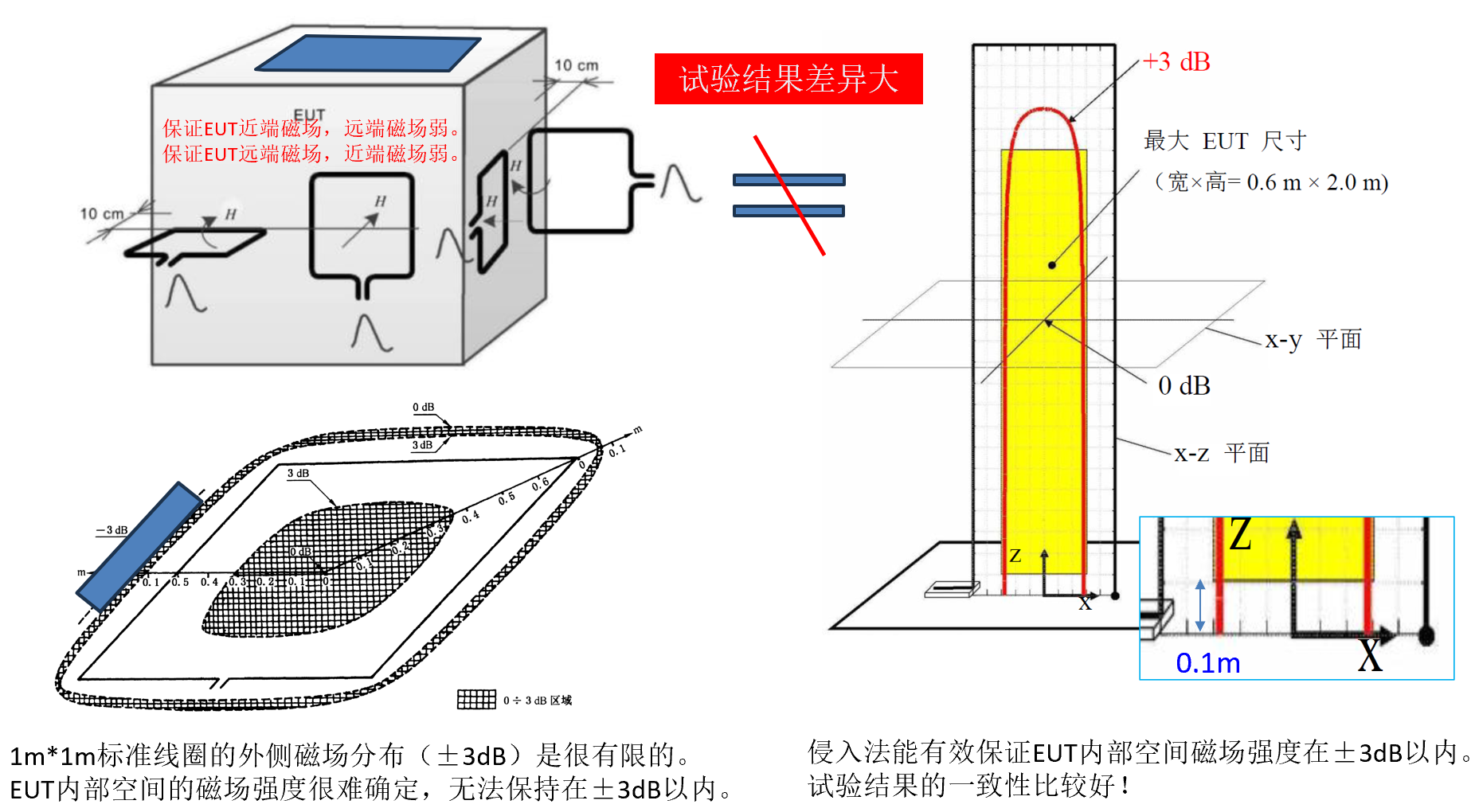

5.1 邻近法与浸入法差异
对于大型受试设备采用邻近法和浸入法，试验结果不一致。邻近法采用1m*1m的标准线圈，其外侧磁场分布（±3dB）是很有限的，在EUT内部空间的磁场强度会很低。

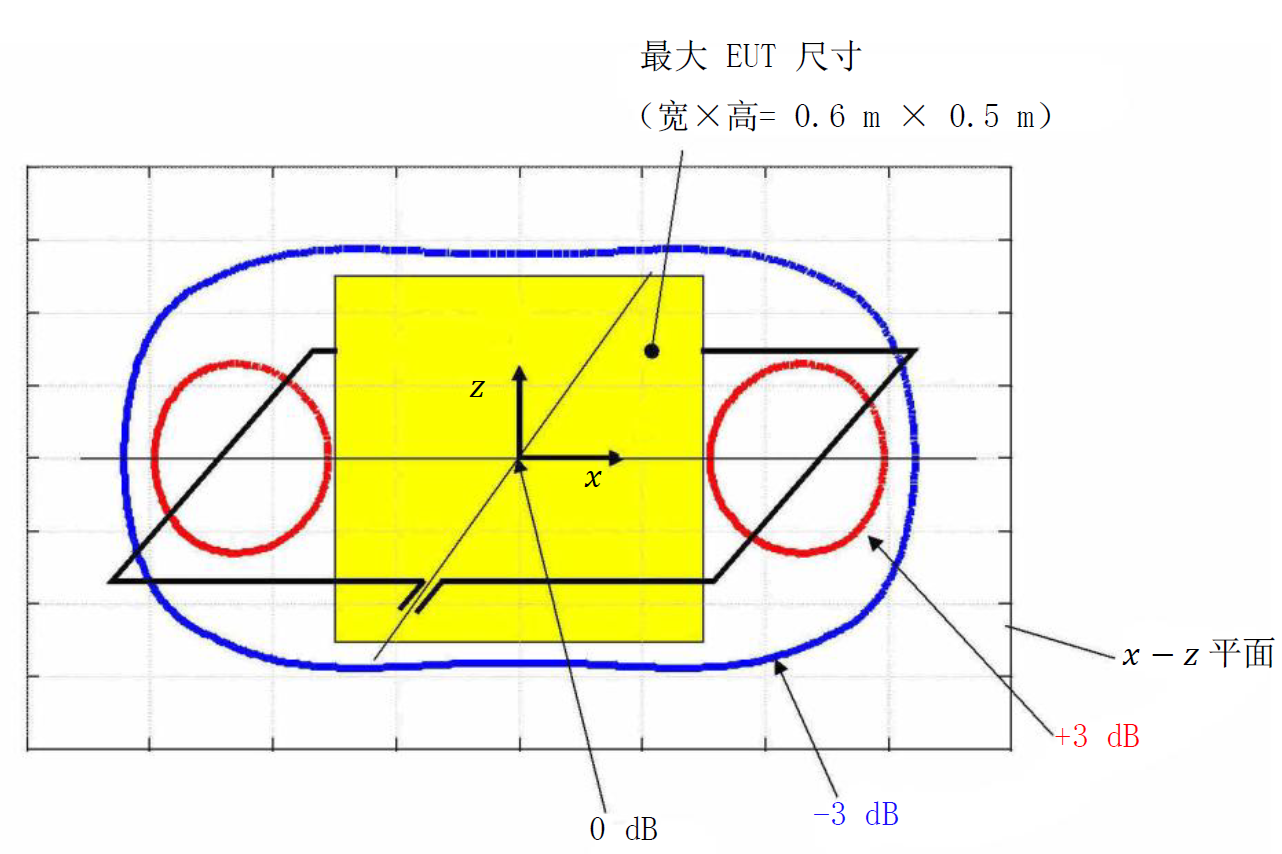

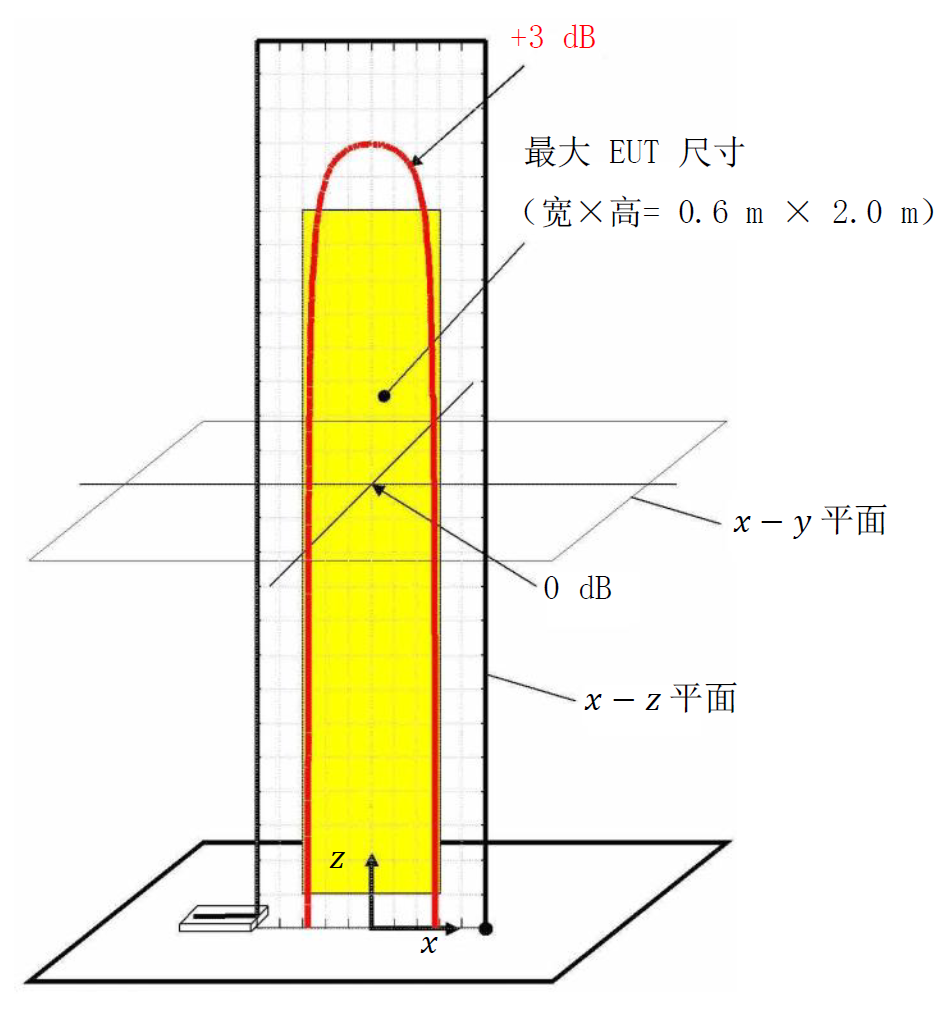

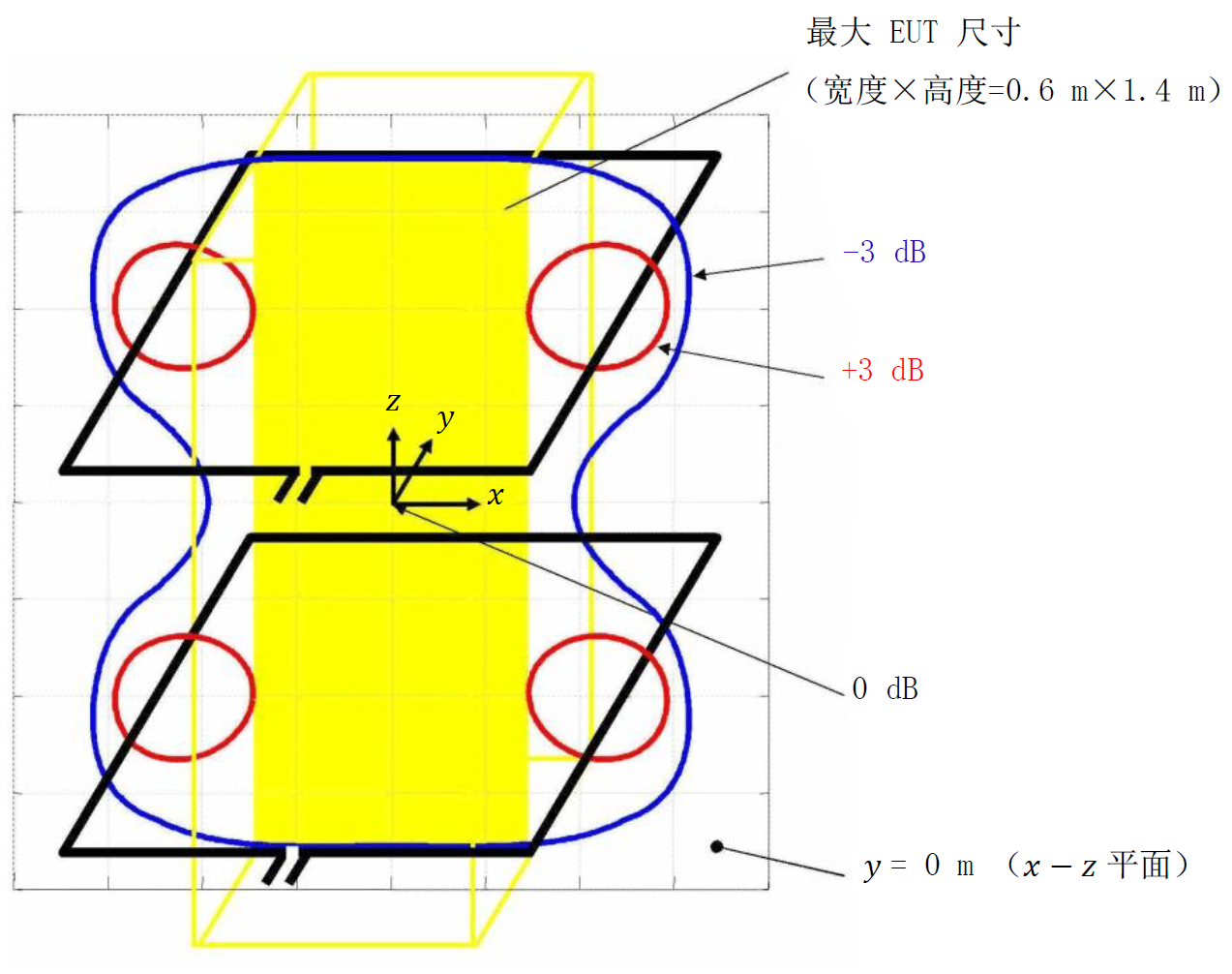

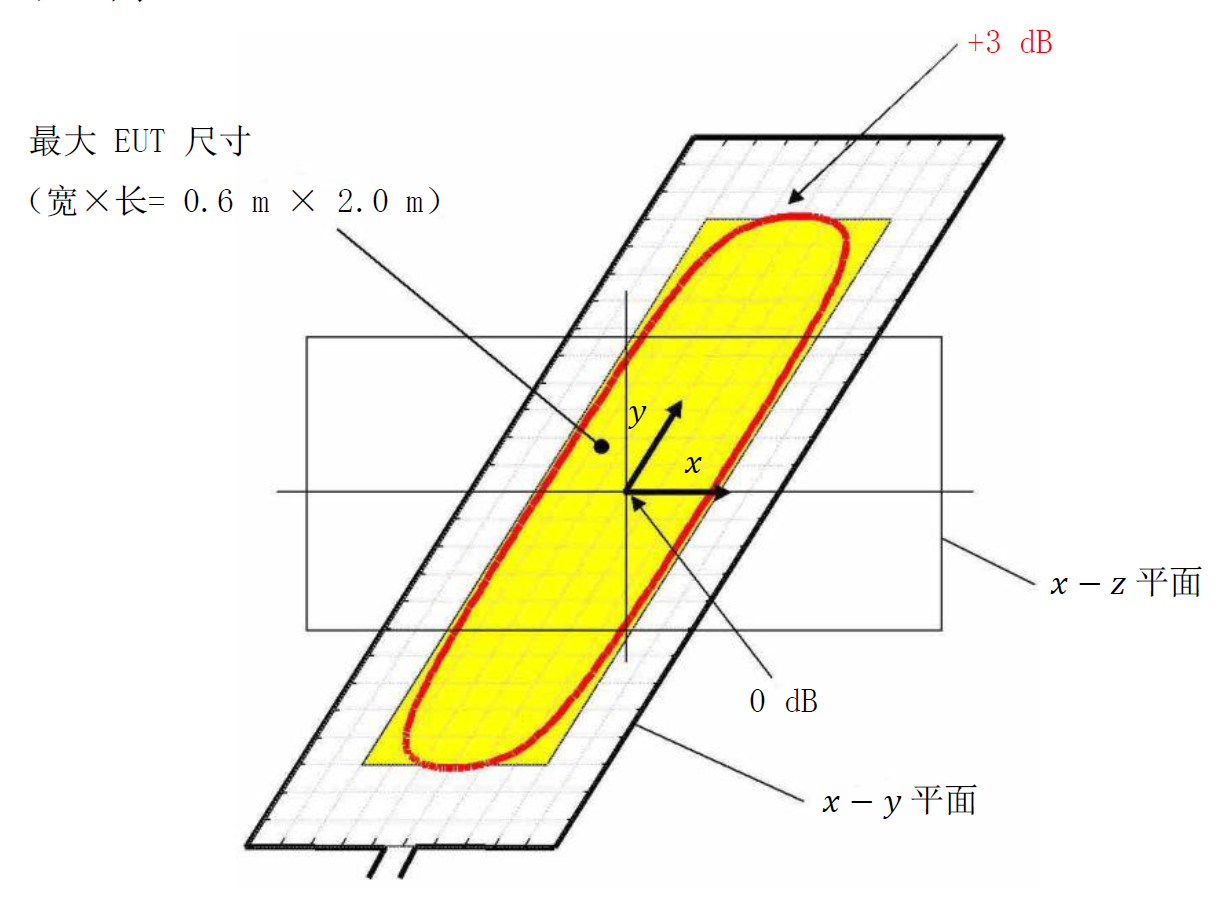

5.2 线圈耦合与磁场分布（1.0m*2.6m标准线圈+RGP）
采用不同的线圈耦合时，需要特别注意线圈的磁场分布区域。例如1.0m*2.6m标准线圈，当采用RGP作为线圈的一部分时，磁场分布是不一样的。

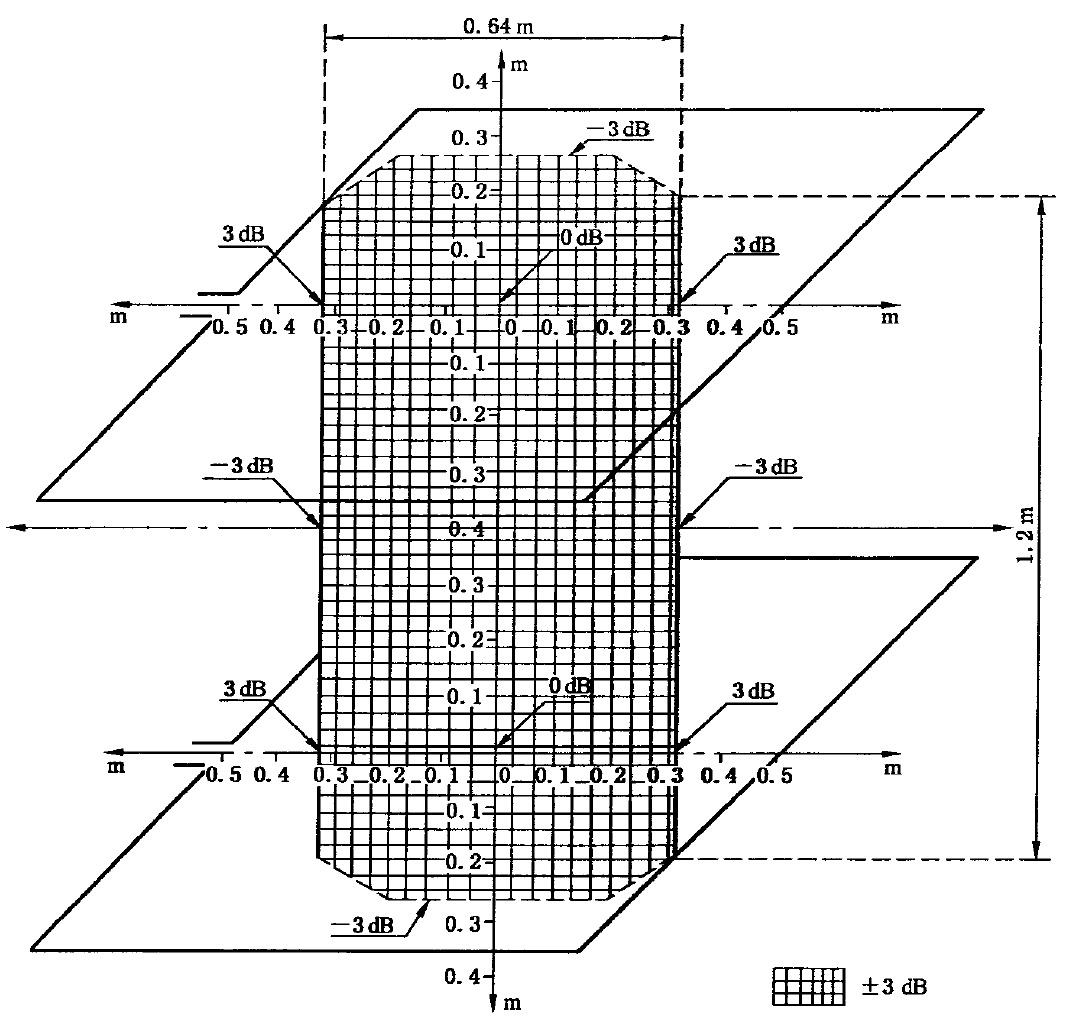

线圈由两个1m*1m的单线圈组成，线圈上下磁场分布和单线圈一致（0.25m）。

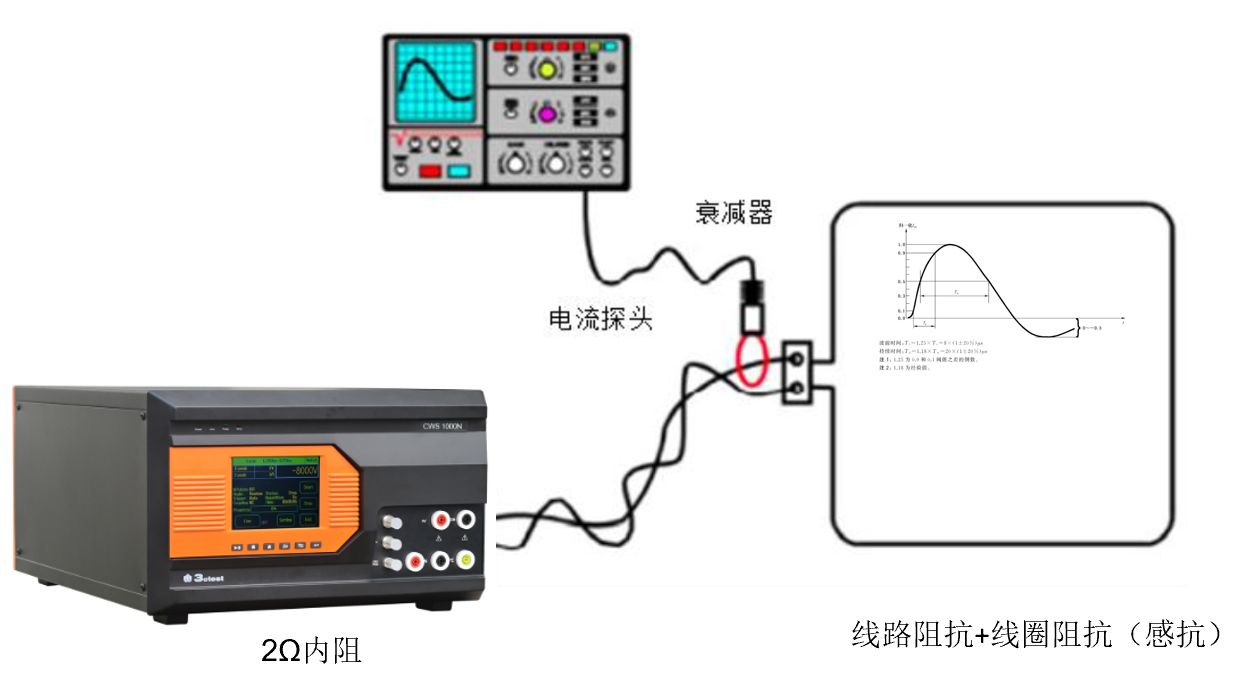

5.4 磁场发生器设计原理差异
磁场发生器非浪涌组合波发生器，例如用的是冲击电流发生器；为了得到较大的电流值，发生器等效内阻很小。试验连接线的长度及连接端子松紧度对磁场强度有很大的影响（特别是大尺寸的线圈）。
注：以上内容依据GB/T 17626.9-2025等标准整理，具体测试配置请参照标准及设备手册。
答：本文3CTEST主要分享EMC测试电流探头选型差异性及影响因素，围绕电流探头核心技术指标进行介绍，根据EMC测试不同标准、不同测试项目对电流探头的需求差异，分析了电流探头选型的关键影响因素以及国内外主流厂家不同型号产品的对比，为EMC测试电流探头选型提供了理论依据和合理建议。
第一章：电流探头概述
核心作用：非接触式信号捕获
作为核心设备，它能非接触式捕获线缆或元件上的高频电流信号，是进行传导发射(CE)测试的关键。
工作原理：电磁感应转化
基于电磁感应原理，探头环绕被测导体，感应出与电流成正比的电压信号，传输给分析仪器进行解析。
系统构成：完整测试链路
由探头、连接线和示波器/频谱分析仪组成闭环系统，实现从信号采集到数据分析的全流程。电流探头的分类
选型建议
根据测试目的选择：注入探头用于“抗扰度测试”（注入干扰），监测探头用于“发射测试”（捕捉信号）
功率与耐受能力定位不同
注入探头：要承受信号源的输出功率 / 驱动电压（如 EMC 大电流注入的数瓦～上百瓦功率），设计重点是功率耐受、信号耦合效率。
监测探头：无功率驱动需求，侧重过流 / 过压保护、电气隔离，防止被测电路的高压 / 大电流损坏探头和后端测量仪器。
精度与性能侧重不同
注入探头：核心指标是注入电流的幅值精度、频率响应一致性、耦合效率，保证注入的信号符合测试标准，自身测量精度并非核心。
监测探头：核心指标是测量线性度、波形保真度、宽频带精度，追求对真实电流的无失真还原，满足计量 / 测试的溯源要求
机械与耦合结构差异
注入探头：多为闭合式耦合结构，需与被测线缆紧密耦合保证信号注入效率，部分为固定夹持式，强调耦合稳定性。
监测探头：主流是钳式开合结构，支持非侵入式在线测量，追求安装便捷性和对线路的零扰动。
第二章：电流探头的核心技术指标详解
▍核心指标一：频率响应（带宽）
定义:指电流探头能够准确测量的频率范围，通常以增益下降3dB的点作为上下限频率（fL, fH），带宽BW = fH - fL。
频率响应曲线示意图
上升时间:通过上限频率计算得到
重要性
• 连续波信号：超出带宽会带来至少3dB的测量误差。
• 脉冲信号：带宽不足会导致信号畸变，无法还原波形。
选型要点
• 建议探头带宽高于信号最高频率的3-5倍，以确保测量准确性。
• 与带宽一样，建议选择示波器上升时间比预期测量波形的最快上升时间快3-5倍的示波器。
监测探头频率响应
注入探头频率响应
▍核心指标二：转移阻抗（灵敏度）
转移阻抗（Transfer Impedance），也叫灵敏度。单位为V/A（或Ω），表示探头将单位电流转换为电压信号的能力。
I: 被测电流 U: 示波器测量电压 Zt: 探头转移阻抗
选型要点
探头的转移阻抗与测试仪器输入阻抗有关。例如，在50Ω负载下的转移阻抗通常是1MΩ高阻负载下的一半。
根据被测电流大小选择合适的转移阻抗，确保示波器获得合适的信号幅度，既不饱和也不过小。
转移阻抗是决定测量精度的核心参数，选型时需综合考虑被测电流范围与示波器输入阻抗匹配。
监测探头转移阻抗实测曲线
▍核心指标三：安秒积
电流探头的固有参数，由磁芯材料和设计决定。表示最大脉冲电流(I)与脉冲宽度(t)的乘积。
若被测信号的I×t值超过探头安秒积，磁芯会饱和，导致波形畸变，测量结果完全无效。
安秒积是由Maxwell方程中的电磁感应定律决定，具体影响因素有磁芯材料参数、尺寸及线圈匝数、取样电阻阻值等等。
选型关键
对于脉冲信号测试，必须确保探头的安秒积大于被测信号的I×t值，防止磁芯饱和。
其他关键指标
第三章：电流探头选型的关键影响因素
▍影响因素一：测试标准与要求
首先明确测试依据的标准，根据标准中规定的测试项目和频率范围来选择符合要求的探头，确保测试结果的有效性和认可度。
▍影响因素二：被测信号特性
不同信号类型（频率成分、幅值、持续时间）决定了探头的关键参数匹配。例如，面对瞬态大电流脉冲，必须优先考量探头的安秒积和响应速度。
▍影响因素三：测试环境与系统配置
探头不仅是独立部件，更是系统的一环，环境适配与阻抗匹配是保证测量准确性的基石。
第四章：主流产品对比分析
国内外主流品牌产品对比表
3CTEST产品优势解析
3CTEST始终致力于为用户提供高精度、高可靠性的测试测量解决方案，助力科研与工程创新。
BCIP-500电流注入钳可以将交变信号电流或脉冲信号电流通过电磁耦合方式传递给受试设备（EUT），具有波形无畸变、与EUT物理隔离等特点。本款电流注入钳插入损耗极低，产生同样的耦合电流，其所需的功放功率可以降低一半以上。
特点
• 插入损耗低，极大降低了满足限值要求所需的射频功放功率
• 频率响应曲线平滑，大幅减小了大电流注入时功放输出功率的起伏
• 频带宽，上限频率达到500 MHz，宽带脉冲信号注入波形无畸变
▍产品推荐-电流监测探头
TWCM 00400M 宽带电流监测钳用于10 kHz ~ 400 MHz交变电流及时域脉冲电流的测量需要。通过电磁耦合方式将交变信号电流或脉冲信号电流以电压方式传递给记录设备，具有波形无畸变、与电流载体物理隔离等特点。满足各类标准对400 MHz及以下交变信号、上升时间大于0.9 ns瞬态脉冲信号的测量需要。广泛应用于电磁兼容传导发射及传导敏感度（抗扰度）测试。
特点
• 满足10 kHz ~ 400 MHz交变信号电流测量需要
• 满足上升时间大于0.9 ns时域脉冲电流测量需要
• 波形无畸变、与电流载体物理隔离
 电流注入钳校准夹具 |  电流监测钳校准夹具 |
电流监测钳校准夹具适用于GJB151C-2024 CS 114测试项。
第五章：总结与展望
▍核心总结
• 准确匹配测试需求与产品的核心技术指标（带宽、转移阻抗、安秒积）是选型的关键；
• 需综合评估测试标准、信号特性及系统配置等多重因素，确保选型方案的科学性。
▍未来展望
• 随着EMC测试要求提高，探头将向更宽频带、更大动态范围、更高精度及智能化方向发展；
• 新型磁性材料的应用将为探头性能带来新的突破，满足日益复杂的测试需求。
一、前言
随着电子信息技术的快速发展，各类电子设备的工作频率不断提高，电磁环境日益复杂，电磁兼容（EMC）性能已成为衡量电子产品质量的重要指标。EMC 发射试验作为电磁兼容测试的核心项目，主要包括辐射发射（RE）和传导发射（CE）两类测试，用于评估设备向外界空间辐射或通过电源线传导的电磁干扰水平。
在 EMC 发射试验过程中，测试系统的本底噪声（简称 "底噪"）是影响测试准确性的关键因素。底噪过高会导致微弱干扰信号被噪声淹没，无法准确测量；同时，当底噪与限值之间的余量不足 6dB 时，测试结果的可信度将大幅降低。根据 CISPR 11、CISPR 25 等国际标准要求，EMC 测试系统的底噪应至少低于限值 6dB，以确保测量误差控制在可接受范围内。
然而，在实际测试环境中，底噪问题往往复杂多样，涉及接收机本身的热噪声、测试附件的性能、电源电网的干扰、测试环境的电磁污染等多个方面。许多 EMC 实验室在日常测试中经常遇到底噪超标的问题，严重影响测试效率和结果准确性。因此，深入研究 EMC 发射试验底噪问题的产生机理，建立系统化的优化方案，对于提升 EMC 测试质量具有重要的工程实践意义。
二、EMC 发射试验的技术原理
2.1 电磁干扰的产生与传播
电磁干扰的产生需要满足三个基本条件：一是存在突然变化的电压或电流，即 dV/dt 或 dI/dt 很大；二是存在辐射天线或传导导体；三是受到EMC干扰的受体。根据电磁学基本理论，恒定电压产生的电场和恒定电流产生的磁场均为恒定场，不会产生电磁干扰；只有随时间变化的电压和电流才能产生电磁波，形成电磁干扰。
常见的干扰源可分为自然类和人为类两大类：
自然类干扰源： 例如雷电、大气静电、宇宙地磁扰动等
人为类干扰源： 包括开关器件、功率电子、高频射频、电机换向、静电放电及线束耦合产生的脉冲和谐波辐射，具体如开关电源、变频器、无线设备、直流电机等
电磁干扰的传播主要通过两种路径：
传导耦合路径： 通过地线、电源线等导体传播，在低频段较为显著。当一条导线在有噪声的环境中通过时，会通过感应接收噪声并将其传递到电路的其他部分。
空间耦合路径： 包括磁场互感耦合、电场电容耦合、电磁波天线辐射，在高频段较为显著。高频电路中电流变化产生的电磁辐射会耦合到附近导体，干扰电路中的其他信号。
2.2 电磁兼容三要素与解决思路
电磁兼容问题的解决基于 "干扰源 - 干扰途径 - 敏感设备" 三要素模型，消除其中任一要素即可达到兼容状态：
切断路径： 阻断干扰的传播路径
保护受体： 增加敏感设备的抗扰能力
对应的三大核心技术手段为：
屏蔽： 针对 "场"（辐射能量）进行空间维度的隔离
滤波： 针对 "路"（传导能量）进行频谱维度的选择
接地： 针对 "势"（参考电位和回流路径）构建系统维度的基础
2.3 辐射发射与传导发射的对比
EMC 发射试验主要分为辐射发射（RE）和传导发射（CE）两类，二者的核心差异如下表所示：
| 特性 | 辐射发射 (RE) | 传导发射 (CE) |
|---|---|---|
| 测试频率范围 | 30MHz ~ 1GHz (及以上) | 150kHz ~ 30MHz |
| 测试方法 | 使用天线在电波暗室中测量空间电磁场 | 通过LISN测量电源线上的干扰电压/电流 |
| 限值单位 | dBμV/m (电场强度) | dBμV (电压) / dBμA (电流) |
| 主要设备 | 接收机、天线、转台、暗室 | 接收机、LISN、电流探头、屏蔽室 |
| 主要干扰机制 | 空间辐射耦合 | 电源线/信号线传导耦合 |
值得注意的是，辐射发射和传导发射并非完全独立，同一干扰源（如开关电源）既会产生传导干扰，也会通过电源线束作为天线转化为辐射干扰，这也是很多时候 CE 测试通过但 RE 测试超标的核心原因。
2.4 LISN 的工作原理与作用
线路阻抗稳定网络（LISN）是传导发射测试中不可或缺的关键设备，其三大不可替代作用为：
隔离电网干扰： 阻止电网本身的 EMI 进入测试端，保证测试的是 DUT 本身的干扰而非电网的干扰。
提供标准阻抗： 在测试频段内提供稳定的 50Ω/150Ω 阻抗，使不同实验室的测试结果具备可比性。
提取干扰信号： 将 DUT 产生的高频干扰耦合到接收机，同时滤除电源高压，避免高压烧坏接收机。
LISN 内部主要由三部分构成：
电感： 隔离外部电网干扰
电阻： 提供标准阻抗，匹配接收机输入
耦合电容： 将高频干扰传递到接收机，隔离电源高压
没有 LISN 的传导发射测试结果不具备可复现性，这也是标准强制要求使用 LISN 的根本原因。
2.5 接收机的工作原理与底噪本质
EMI 接收机与示波器存在本质区别：示波器测量时域波形，而接收机测量频域能量。接收机的核心工作流程为：输入衰减 → 混频（变频到中频） → 中频滤波（按标准带宽 9kHz/120kHz/1MHz 滤波） → 检波（峰值 / 平均值 / 准峰值） → 频谱输出。
接收机底噪的本质是接收机本身的热噪声与前端电路噪声的叠加，是测试系统的本底噪声。我们需要优化的 "EMC 底噪"，就是 DUT 干扰信号减去本底噪声后的剩余噪声。
影响接收机底噪的关键参数包括：
分辨率带宽（RBW）： 带宽越大，底噪越高。高频段（1MHz RBW）的底噪显著高于低频段（9kHz RBW）。
检波方式： 峰值（PK）、平均值（AV）、准峰值（QP）三种检波方式对底噪表现有不同影响。
前置衰减器： 衰减量越大，底噪越高。
三、EMC 发射试验底噪优化方法
3.1 分辨率带宽（RBW）的优化配置
分辨率带宽（RBW）在硬件上代表接收机内部中频（IF）滤波器的带宽，是控制底噪的最直接参数。RBW 越小，分辨力越高，但扫描时间会增加。RBW每下降10倍，底噪约下降10dB。
信号源输出 -80dBm@500MHz（理论约26.99dBμV）的信号测试验证：
RBW = 1MHz： 底噪约39dBμV，读值39.40dBμV@500MHz
RBW = 100kHz： 底噪约28dBμV，读值29.71dBμV@500MHz
RBW = 10kHz： 底噪约18dBμV，读值逐渐趋向信号源26.99dBμV
可见，RBW 每降低一个数量级，底噪约降低 10dB。因此，在满足标准要求的前提下，选择合适的 RBW 是降低底噪的首要手段。过小的 RBW 会导致扫描时间大幅增加，应合理选择。
3.2 前置放大器的合理利用
前置放大器是测量微弱信号时降低底噪的重要工具。当底噪不满足限值 - 6dB 要求时，应考虑使用前置放大器。预放开启时接收机本底噪声降低，验证表明：相同RBW 100kHz，预放OFF时底噪约28dBμV；预放ON时底噪约18dBμV。使用前置放大器时需要注意：增益并非越大越好（30dB已足够，40dB边际收益趋零），避免增益过高导致饱和失真，并确保底噪比信号低至少10dB。
3.3 前置衰减器的精确控制
前置衰减器是控制底噪的另一重要参数。当 RBW 设定为标准值、预放按需接入后，若底噪仍偏高，需考虑降低前置衰减。实际测试对比：20dB衰减+预放ON时底噪约18dBμV，而10dB衰减+预放ON时底噪约9dBμV。使用衰减器原则：在不造成接收机饱和的前提下衰减越小越好；强信号测试时需增加衰减；弱信号测试时应减小衰减，提高灵敏度。
3.4 电源滤波器的应用
电源滤波器的核心作用是切断干扰沿信号线或电源线传播的路径，为 EUT 提供 "纯净" 的电网环境。抑制共模与差模干扰，对电源线上的不对称干扰和对称干扰提供高插入损耗。应用场景：交流电源输入、直流电源输出、辅助设备供电等。
3.5 LISN 系统的优化配置
LISN 作为传导测试的核心设备，其配置方式直接影响底噪水平。优化主要包括：
正确接地方式： 采用单点接地，LISN接地端子直接用短粗铜线（≥4mm²）连接到接地汇流排，长度不超过1米，避免间接接地和多个LISN串联。
屏蔽与隔离： 将 LISN 放置在金属屏蔽箱内，良好接地，避免空间干扰串入。
负载匹配： 测试时在 LISN 输出端接 50Ω 匹配负载，空载底噪超标时排查电网干扰。
3.6 共模干扰抑制措施
对于空间耦合的共模干扰，主要采用以下抑制措施：
铁氧体磁环/磁珠： 高频共模电流通过时产生高阻抗，以磁滞损耗将共模噪声转化为热能吸收，适用于各类信号线、电源线。
共模吸收装置（CMAD）： 提供150Ω共模阻抗，使线缆共模电流在装置内部被对称吸收/衰减，阻止线缆成为辐射天线。
四、典型底噪问题案例分析
4.1 地环路干扰案例
问题描述：电流法正常连接测试时，发现 50Hz 及其谐波频点底噪不符合测试 6dB 余量的要求，低频段底噪明显抬高。
排查过程：电流钳在暗室外直接连接收机底噪合格；接收机在暗室内直连电流钳合格；接收机经过波导管转接口测试底噪不合格。
问题根源：共模干扰通过波导管连接暗室外污染地与暗室内纯净地，产生共模干扰电势差，引起地环路耦合。地环路干扰路径：干扰（污染）地线 → 接收机机壳 → 同轴电缆屏蔽层 → 暗室干净地。
解决方法：改用纯净供电、统一参考地环境、增加接收机接地、同轴线增加磁扣、消除干扰源（骚扰源处增加滤波器隔离）。
4.2 电源与空调谐波干扰案例
问题描述：测试系统底噪在 150kHz~30MHz 频段整体抬高，存在明显的开关电源谐波和空调变频器干扰。
状态对比：
状态1：接收机 + 电源打开 + 空调打开 → 低频段开关电源噪声+中频空调变频器干扰，多处不满足6dB余量。
状态2：接收机 + 电源加滤波措施 + 空调打开 → 开关电源噪声明显抑制，空调干扰仍存在，底噪下降约10~15dB。
状态3：接收机 + 电源加滤波 + 空调加滤波 → 全频段底噪满足6dB余量要求。
解决方案：接收机电源输入端安装EMI滤波器；为空调等大功率辅助设备安装专用电源滤波器；测试设备与辅助设备采用不同供电回路，避免共用线路；根据设备功率选择合适容量滤波器（如380V 50A等）。
4.3 案例总结与经验提炼
EMC底噪问题排查的一般流程：分段排查法、对比测试法、环境隔离法、滤波验证法。底噪问题解决应遵循 "先易后难、先源后路" 的原则：优先优化接收机参数设置（RBW、预放、衰减），其次检查接地和连接方式，然后考虑电源滤波和环境干扰，最后进行系统级的屏蔽和隔离。
五、结论
EMC 发射试验的底噪控制是一个系统性工程，涉及测试设备、连接方式、电源质量、环境干扰等多个方面。本文通过对 EMC 测试原理的深入分析，结合实际测试经验，形成以下主要结论：
底噪优化的核心参数： 分辨率带宽（RBW）、前置放大器、前置衰减器是控制接收机底噪的三大核心参数，合理配置可使底噪降低20~30dB。
系统级优化措施： LISN 的正确接地、电源滤波、共模干扰抑制是降低系统级底噪的关键，可有效消除环境干扰对测试结果的影响。
典型干扰源识别： 地环路干扰、开关电源谐波、空调变频器干扰是 EMC 实验室最常见的底噪污染源，掌握这些干扰的特征和解决方法，可快速排查和解决底噪问题。
6dB 余量原则： 测试系统底噪应至少低于限值 6dB，这是保证测试结果准确可靠的基本要求，也是实验室质量控制的重要指标。
在实际工程应用中，EMC 实验室应建立系统化的底噪管理体系，定期进行底噪校准和验证，针对不同测试项目制定专门的底噪控制方案。同时，随着电子设备工作频率的不断提高，底噪控制技术也需要不断发展和完善，以适应日益严格的 EMC 测试要求。
