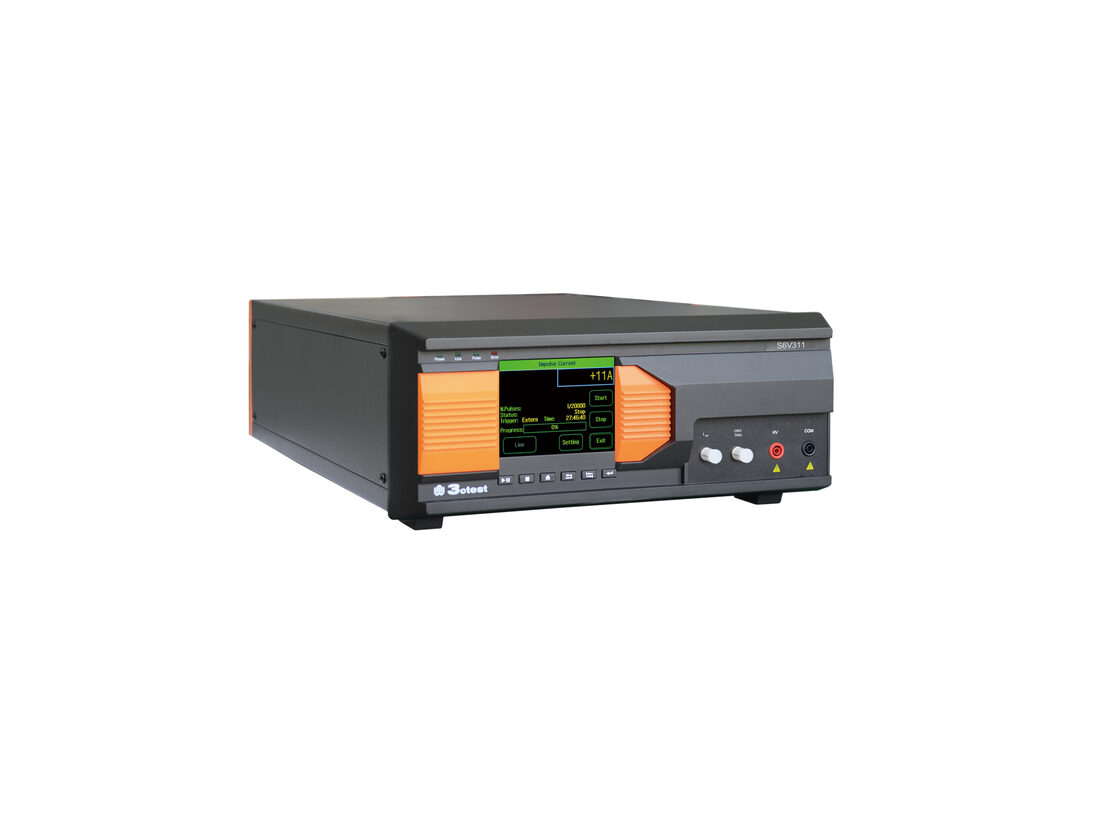

S6V311是一台智能型冲击电压测试设备，它能够满足国际标准和产品系列标准对小型冲击电压测试的各种要求，用于检测气体放电管, 空气间隙放电器, 带有气体放电管和空气间隙放电器的SPD的两个主要参数： 1kV/μS 的冲击击穿电压， 1.2/50击穿电压。
S6系列冲击电压测试设备是小型冲击电压测试的选择，不但满足欧盟CE认证及CCC认证对单相受试设备的抗扰度测试要求，通过触摸屏操作实现全自动控制测试。为您提供多种测试所需附件，用来满足元器件、电源模块、浪涌保护模块等各种被试品应用需求。
1.5.7寸彩色触摸屏前面板操作
2.测试编排程功能
3.以太网 、RJ45接口，用于PC远程控制、打印测试报告
4.主开关采用进口电子开关
- IEC 60065
- IEC 61643-1
- IEC 61643-311
- EN 61643-311
消费类电子
军工
航天航空显示屏 | 5.7英寸TFT彩色触摸屏 |
工作电源范围 | AC 110 V / 220 V, ± 10%, 50 / 60 Hz ± 5%(国内默认AC 220 V 50 Hz) |
保险丝 | 6 A |
最大功耗 | 100 W |
用户储存空间 | 无穷（PC） |
通讯方式 | 以太网LAN |
辅助接口 | D-sub 25 p |
外部触发输入 | BNC, 5V TTL |
CRO触发输出 | BNC, 5V TTL |
运行控制输入 | BNC, 5V TTL |
警告灯输出 | 0 - 220 V AC 10A / 0 - 48 V DC 3 A |
电源取决于外接信号灯的种类 | |
安全电路 | 安全回路未关闭时停止工作 |
失效检测 | 失效时前面板LCD显示，并中断仪器工作 |
仪器工作状态指示 | 前面板LED指示、LCD显示 |
仪器接地连接方式 | 使用扁平接地线 |
机箱尺寸 | 4U机箱（450 mm*190 mm*620 mm） |
仪器重量 | 约15 Kg |
温度范围 | 15 - 35℃ |
湿度范围 | 45% - 75% |
气压范围 | 86 kPa - 106 kPa |
浪涌模块 SURGE | |
符合标准 | IEC 61643-311、GB/T 18802.311 |
测试电压范围 | 500V～5000V±10% |
电压波形 | 波前时间：1000 V/μs ± 20% 半峰值时间: 无 |
源输出阻抗 | 1000Ω |
输出极性 | 正、负 |
脉冲周期 | 10s-99s |
实验次数 | 1 - 999次 |
触发方式 | 自动、手动、外部触发 |
浪涌模块 SURGE | |
符合标准 | IEC 61643-1、GB/T 18802.1 |
测试电压范围 | 500V～5000V±10% |
电压波形 | 波前时间: 1.2μs±30% 半峰值时间: 50μs±20% |
源输出阻抗 | 500Ω |
输出极性 | 正、负 |
脉冲周期 | 10s-99s |
实验次数 | 1 - 999次 |
触发方式 | 自动、手动、外部触发 |
