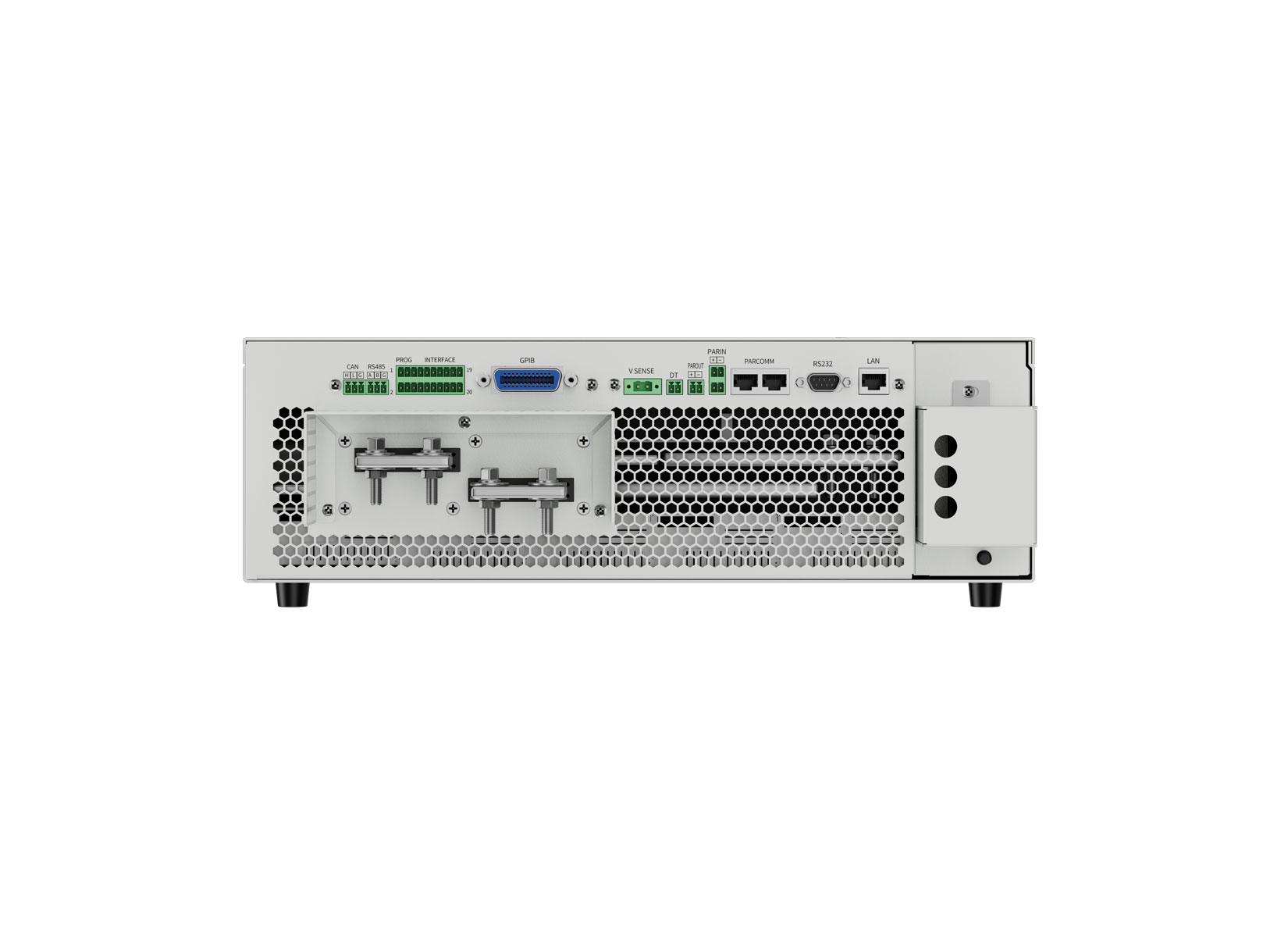

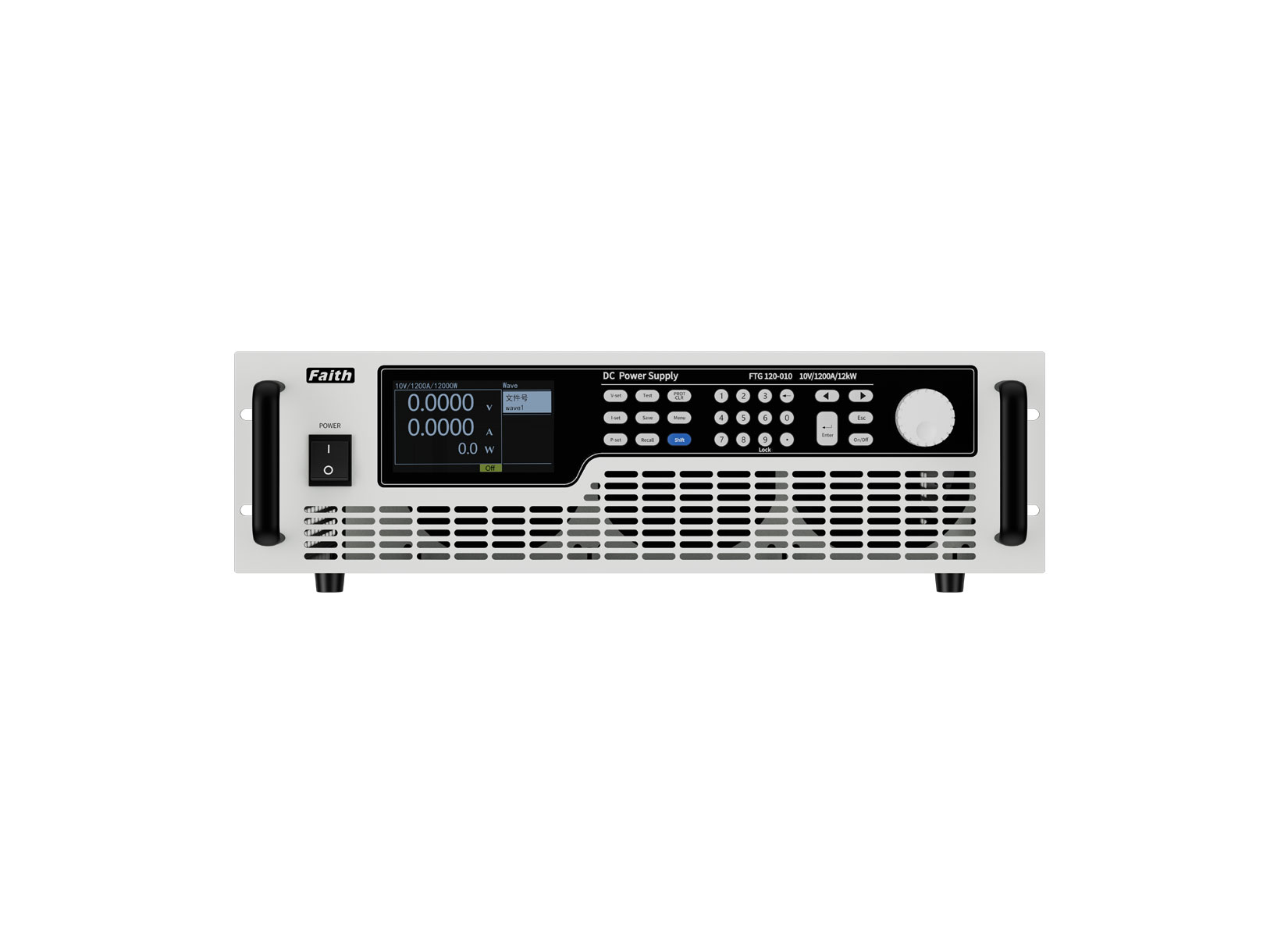

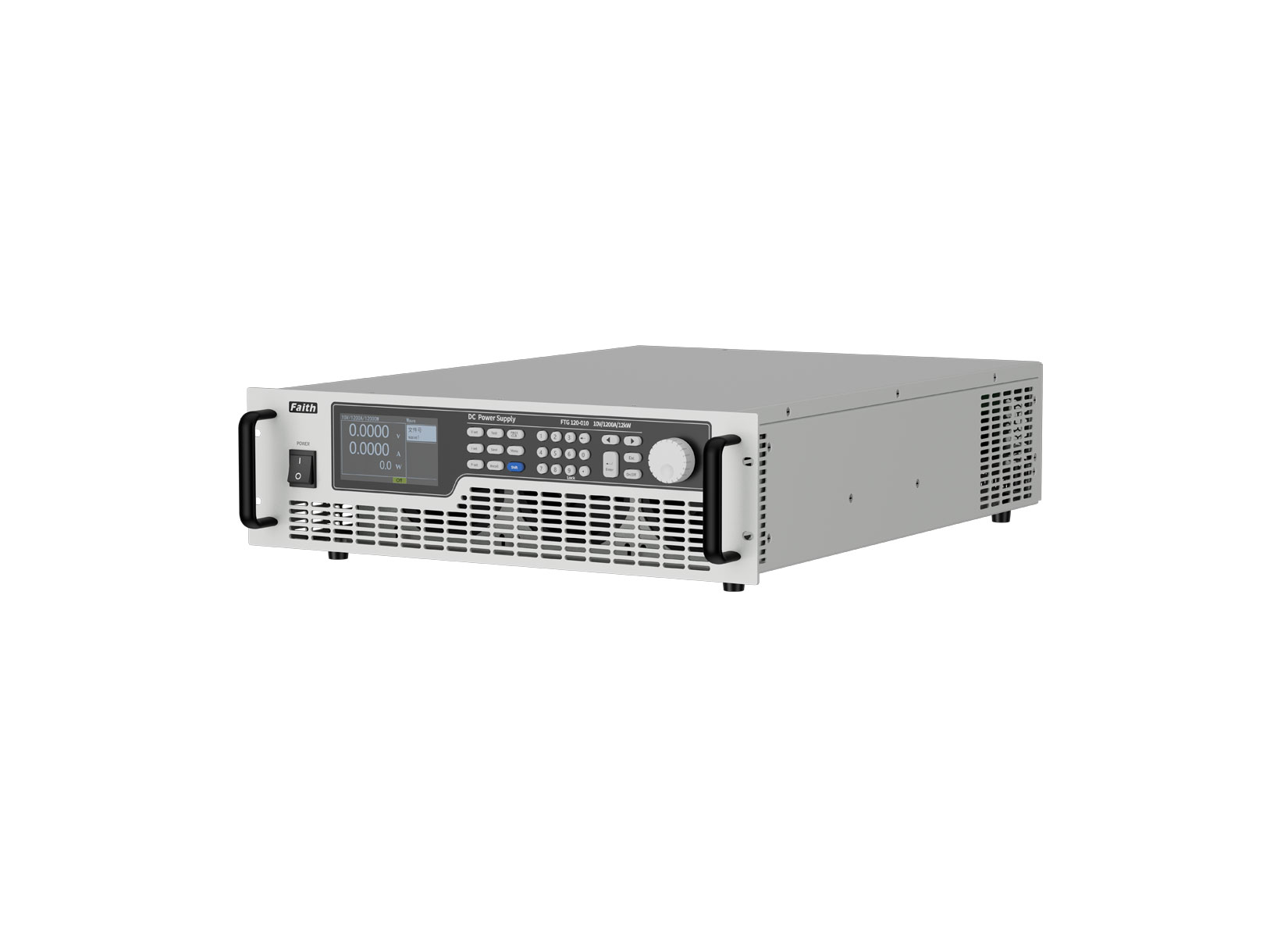

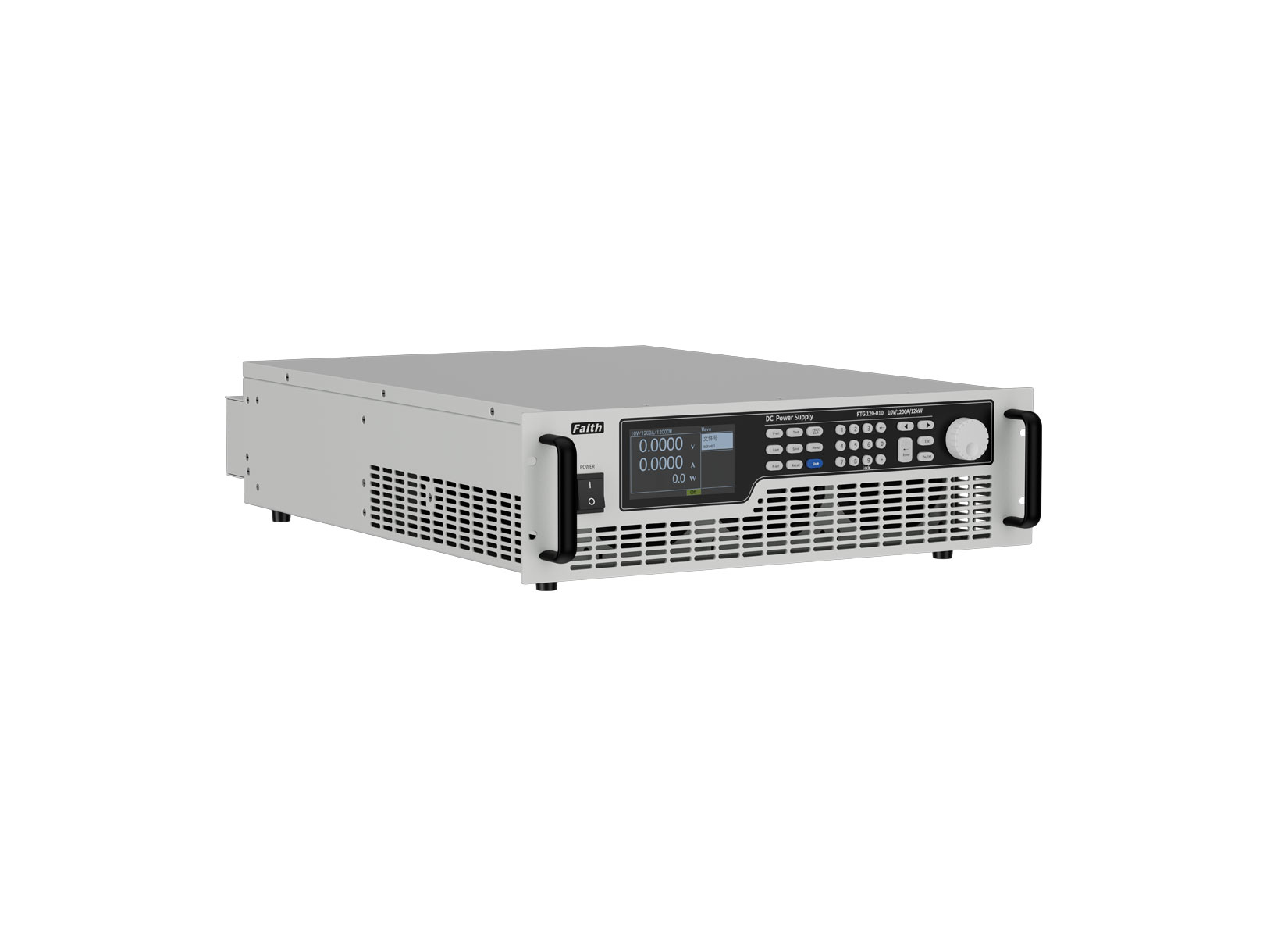

FTG系列组合式超大功率可编程直流电源(10V/20000A)

名称

型号或规格

说明

CAN接口

FTG001C

工厂出货前安装

RS485接口

FTG001S

工厂出货前安装

GPIB接口

FTG001B

工厂出货前安装

复合信号端口

FTG001F

工厂出货前安装

电流高斜率

后缀H

电流最小上升时间≤10ms，满足GB/T 14048.1-2012/2020测试要求。10V、15V、20V、30V等6000A及以下机型支持。

电池负载防反灌装置

后缀D

50V及以上规格可选

订购信息表-1

电压

型号

电流

功率

电压

型号

电流

功率

电压

型号

电流

功率

10V

FTG040-010

400A

4kW

15V

FTG045-015

300A

4.5kW

20V

FTG050-020

250A

5kW

FTG080-010

800A

8kW

FTG090-015

600A

9kW

FTG100-020

500A

10kW

FTG120-010

1200A

12kW

FTG135-015

900A

13.5kW

FTG150-020

750A

15kW

FTG160-010

1600A

16kW

FTG180-015

1200A

18kW

FTG200-020

1000A

20kW

FTG200-010

2000A

20kW

FTG225-015

1500A

22.5kW

FTG250-020

1250A

25kW

FTG240-010

2400A

24kW

FTG270-015

1800A

27kW

FTG300-020

1500A

30kW

FTG360-010

3600A

36kW

FTG405-015

2700A

40.5kW

FTG450-020

2250A

45kW

FTG480-010

4800A

48kW

FTG540-015

3600A

54kW

FTG600-020

3000A

60kW

FTG600-010

6000A

60kW

FTG675-015

4500A

67.5kW

FTG900-020

4500A

90kW

FTG1200-010

12000A

120kW

FTG1080-015

7200A

108kW

FTG1200-020

6000A

120kW

电压

型号

电流

功率

电压

型号

电流

功率

电压

型号

电流

功率

30V

FTG050-030

167A

5kW

40V

FTG050-040

125A

5kW

50V

FTG050-050

100A

5kW

FTG100-030

334A

10kW

FTG100-040

250A

10kW

FTG100-050

200A

10kW

FTG150-030

500A

15kW

FTG150-040

375A

15kW

FTG150-050

300A

15kW

FTG200-030

667A

20kW

FTG200-040

500A

20kW

FTG200-050

400A

20kW

FTG250-030

833.5A

25kW

FTG250-040

625A

25kW

FTG250-050

500A

25kW

FTG300-030

1000A

30kW

FTG300-040

750A

30kW

FTG300-050

600A

30kW

FTG450-030

1500A

45kW

FTG450-040

1125A

45kW

FTG450-050

900A

45kW

FTG600-030

2000A

60kW

FTG600-040

1500A

60kW

FTG600-050

1200A

60kW

FTG900-030

3000A

90kW

FTG900-040

2250A

90kW

FTG900-050

1800A

90kW

FTG1200-030

4000A

120kW

FTG1200-040

3000A

120kW

FTG1200-050

2400A

120kW

电压

型号

电流

功率

电压

型号

电流

功率

电压

型号

电流

功率

60V

FTG050-060

83.5A

5kW

100V

FTG050-100

50A

5kW

160V

FTG050-160

31.5A

5kW

FTG100-060

167A

10kW

FTG100-100

100A

10kW

FTG100-160

62.5A

10kW

FTG150-060

250A

15kW

FTG150-100

150A

15kW

FTG150-160

94A

15kW

FTG200-060

333.5A

20kW

FTG200-100

200A

20kW

FTG200-160

125A

20kW

FTG250-060

417A

25kW

FTG250-100

250A

25kW

FTG250-160

156.5A

25kW

FTG300-060

500A

30kW

FTG300-100

300A

30kW

FTG300-160

188A

30kW

FTG450-060

750A

45kW

FTG450-100

450A

45kW

FTG450-160

281.5A

45kW

FTG600-060

1000A

60kW

FTG600-100

600A

60kW

FTG600-160

375A

60kW

FTG900-060

1500A

90kW

FTG900-100

900A

90kW

FTG900-160

562.5A

90kW

FTG1200-060

2000A

120kW

FTG1200-100

1200A

120kW

FTG1200-160

750A

120kW

一般规格表

项目

参数

交流输入

三相输入，340VAC～420VAC ，频率 47Hz～63Hz

输出电压

0～额定值（最高额定值1500V，菜单设置，数字或编码旋钮输入）

输出电流

0～额定值（最高额定值10000A，菜单设置，数字或编码旋钮输入）

输出功率

0～额定值（最高额定值600kW，菜单设置，数字或编码旋钮输入）

效率

0.87(Typical)

线性调整率

电压：0.01%F.S.；电流：0.05%F.S.

负载调整率

电压：0.02%F.S.；电流：0.1%F.S.

模拟量编程

电压控制/电流控制；编程电压支持：DC0～5V输入

电压测量精度

0.05%F.S.

电流测量精度

0.1%+0.1%F.S.

电压电流监视

电压/电流监视输出电压：DC 0～5V

保护

OVP/OCP/OPP/RVP/LVP/OTP

瞬态响应

典型值2ms，负载变化50%，电压恢复至设定值的0.75%所需时间

电压温漂

50ppm/℃

电流温漂

100ppm/℃

显示界面

4.3英寸TFT彩色液晶显示屏，支持简体中文、繁体中文与英文显示

操作界面

功能键、数字键与旋钮（双旋钮分别设置电压电流）

通讯接口

RS232、LAN、GPIB（选配）、RS485（选）、CAN（选）

存储容量

20组快速调用参数+10个序列文件+1个波形文件

散热方式

风冷

工作温度

0℃～40℃

储存温度

-20℃～70℃

使用海拔

＜2000m

规格表-1

型号

FTG040-010

FTG045-015

FTG050-020

FTG050-030

FTG050-040

FTG050-050

FTG050-060

FTG050-100

FTG050-160

输出电压

0~10V

0~15V

0~20V

0~30V

0~40V

0~50V

0~60V

0~100V

0~160V

输出电流

0~400A

0~300A

0~250A

0~167A

0~125A

0~100A

0~83.5A

0~50A

0~31.5A

输出功率

4kW

4.5kW

5kW

型号

FTG080-010

FTG090-015

FTG100-020

FTG100-030

FTG100-040

FTG100-050

FTG100-060

FTG100-100

FTG100-160

输出电压

0~10V

0~15V

0~20V

0~30V

0~40V

0~50V

0~60V

0~100V

0~160V

输出电流

0~800A

0~600A

0~500A

0~334A

0~250A

0~200A

0~167A

0~100A

0~62.5A

输出功率

8kW

9kW

10kW

型号

FTG120-010

FTG135-015

FTG150-020

FTG150-030

FTG150-040

FTG150-050

FTG150-060

FTG150-100

FTG150-160

输出电压

0~10V

0~15V

0~20V

0~30V

0~40V

0~50V

0~60V

0~100V

0~160V

输出电流

0~1200A

0~900A

0~750A

0~500A

0~375A

0~300A

0~250A

0~150A

0~94A

输出功率

12kW

13.5kW

15kW

型号

FTG240-010

FTG270-015

FTG300-020

FTG300-030

FTG300-040

FTG300-050

FTG300-060

FTG300-100

FTG300-160

输出电压

0~10V

0~15V

0~20V

0~30V

0~40V

0~50V

0~60V

0~100V

0~160V

输出电流

0~2400A

0~1800A

0~1500A

0~1000A

0~750A

0~600A

0~500A

0~300A

0~188A

输出功率

24kW

27kW

30kW

型号

FTG480-010

FTG540-015

FTG600-020

FTG600-030

FTG600-040

FTG600-050

FTG600-060

FTG600-100

FTG600-160

输出电压

0~10V

0~15V

0~20V

0~30V

0~40V

0~50V

0~60V

0~100V

0~160V

输出电流

0~4800A

0~3600A

0~3000A

0~2000A

0~1500A

0~1200A

0~1000A

0~600A

0~375A

输出功率

48kW

54kW

60kW

型号

◆

◆

◆

◆

FTG1200-040

FTG1200-050

FTG1200-060

FTG1200-100

FTG1200-160

输出电压

◆

◆

◆

◆

0~40V

0~50V

0~60V

0~100V

0~160V

输出电流

◆

◆

◆

◆

0~3000A

0~2400A

0~2000A

0~1200A

0~750A

输出功率

◆

◆

◆

◆

120kW

型号

◆

◆

◆

◆

◆

◆

FTG1500-060

FTG1500-100

FTG1500-160

输出电压

◆

◆

◆

◆

◆

◆

0~60V

0~100V

0~160V

输出电流

◆

◆

◆

◆

◆

◆

0~2500A

0~1500A

0~940A

输出功率

◆

◆

◆

◆

◆

◆

150kW

型号

◆

◆

◆

◆

◆

◆

◆

FTG2100-100

FTG2100-160

输出电压

◆

◆

◆

◆

◆

◆

◆

0~100V

0~160V

输出电流

◆

◆

◆

◆

◆

◆

◆

0~2100A

0~1313A

输出功率

◆

◆

◆

◆

◆

◆

◆

210kW

电压输出纹波^④

V(p-p)

55mV

60mV

60mV

65mV

75mV

75mV

115mV

135mV

175mV

V(rms)

20mV

20mV

20mV

20mV

20mV

20mV

25mV

25mV

25mV

电压编程

分辨率

16Bits

精度^①

0.05%F.S.

电流编程

分辨率

16Bits

精度^①

0.1%+0.1%F.S.

外部模拟编程

控制电压

0~5V对应0~100%F.S.

电压精度^①

0.2%F.S.

电流精度^①

0.5%F.S.

输出精度^①

0.5%F.S.

线性调整率^②

电压

0.05%F.S.

0.01%F.S.

电流

0.05%F.S.

负载调整率^③

电压

0.05%F.S.

0.02%F.S.

电流

0.1%F.S.

电压测量

分辨率

16Bits

精度^①

0.05%F.S.

电流测量

分辨率

16Bits

精度^①

0.1%+0.1%F.S.

OVP设定

范围

0~110%F.S.

精度

1%F.S.

尺寸（WxHxD）

(≤15kW) - 482.6mm x 132.0mm x 694.5mm; (20kW ~30kW) - 482.6mm* 265.9mm x 694.5mm ;

(35kW~60kW) – 482.6mm x 656mm x 710.5mm ;＞60kW – 采用600mm x XXXmm x 800mm标准机柜

重量

18.5kg/5kW；25kg/10kW；31.5kg/15kW；62kg/30kW；123kg/60kW；其他型号以实际重量为准

规格表-2

型号

FTG050-250

FTG050-300

FTG050-400

FTG050-500

FTG050-600

FTG050-800

FTG050-1000

FTG050-1200

FTG050-1500

输出电压

0~250V

0~300V

0~400V

0~500V

0~600V

0~800V

0~1000V

0~1200V

0~1500V

输出电流

0~20A

0~17A

0~12.5A

0~10A

0~8.5A

0~6.5A

0~5A

0~4A

0~3.5A

输出功率

5kW

型号

FTG100-250

FTG100-300

FTG100-400

FTG100-500

FTG100-600

FTG100-800

FTG100-1000

FTG100-1200

FTG100-1500

输出电压

0~250V

0~300V

0~400V

0~500V

0~600V

0~800V

0~1000V

0~1200V

0~1500V

输出电流

0~40A

0~33.5A

0~25A

0~20A

0~17A

0~12.5A

0~10A

0~8.5A

0~7A

输出功率

10kW

型号

FTG150-250

FTG150-300

FTG150-400

FTG150-500

FTG150-600

FTG150-800

FTG150-1000

FTG150-1200

FTG150-1500

输出电压

0~250V

0~300V

0~400V

0~500V

0~600V

0~800V

0~1000V

0~1200V

0~1500V

输出电流

0~60A

0~50A

0~37.5A

0~30A

0~25A

0~19A

0~15A

0~12.5A

0~10A

输出功率

15kW

型号

FTG300-250

FTG300-300

FTG300-400

FTG300-500

FTG300-600

FTG300-800

FTG300-1000

FTG300-1200

FTG300-1500

输出电压

0~250V

0~300V

0~400V

0~500V

0~600V

0~800V

0~1000V

0~1200V

0~1500V

输出电流

0~120A

0~100A

0~75A

0~60A

0~50A

0~37.5A

0~30A

0~25A

0~20A

输出功率

30kW

型号

FTG600-250

FTG600-300

FTG600-400

FTG600-500

FTG600-600

FTG600-800

FTG600-1000

FTG600-1200

FTG600-1500

输出电压

0~250V

0~300V

0~400V

0~500V

0~600V

0~800V

0~1000V

0~1200V

0~1500V

输出电流

0~240A

0~200A

0~150A

0~120A

0~100A

0~75A

0~60A

0~50A

0~40A

输出功率

60kW

型号

FTG1200-250

FTG1200-300

FTG1200-400

FTG1200-500

FTG1200-600

FTG1200-800

FTG1200-1000

FTG1200-1200

FTG1200-1500

输出电压

0~250V

0~300V

0~400V

0~500V

0~600V

0~800V

0~1000V

0~1200V

0~1500V

输出电流

0~480A

0~400A

0~300A

0~240A

0~200A

0~150A

0~120A

0~100A

0~80A

输出功率

120kW

型号

FTG2100-250

FTG2100-300

FTG2100-400

FTG2100-500

FTG2100-600

FTG2100-800

FTG2100-1000

FTG2100-1200

FTG2100-1500

输出电压

0~250V

0~300V

0~400V

0~500V

0~600V

0~800V

0~1000V

0~1200V

0~1500V

输出电流

0~840A

0~700A

0~525A

0~420A

0~350A

0~262A

0~210A

0~175A

0~140A

输出功率

210kW

电压输出纹波^④

V(p-p)

185mV

200mV

300mV

350mV

350mV

500mV

650mV

750mV

850mV

V(rms)

35mV

40mV

50mV

50mV

60mV

80mV

100mV

120mV

140mV

电压编程

分辨率

16Bits

精度^①

0.05%F.S.

电流编程

分辨率

16Bits

精度^①

0.1%+0.1%F.S.

外部模拟编程

控制电压

0~5V对应0~100%F.S.

电压精度^①

0.2%F.S.

电流精度^①

0.5%F.S.

输出精度^①

0.5%F.S.

线性调整率^②

电压

0.01%F.S.

电流

0.05%F.S.

负载调整率^③

电压

0.02%F.S.

电流

0.1%F.S.

电压测量

分辨率

16Bits

精度^①

0.05%F.S.

电流测量

分辨率

16Bits

精度^①

0.1%+0.1%F.S.

OVP设定

范围

0~110%F.S.

精度

1%F.S.

尺寸（WxHxD）

(≤15kW) - 482.6mm x 132.0mm x 694.5mm; (20kW ~30kW) - 482.6mm* 265.9mm x 694.5mm ;

(35kW~60kW) – 482.6mm x 656mm x 710.5mm ;＞60kW – 采用600mm x XXXmm x 800mm标准机柜

重量

18.5kg/5kW；25kg/10kW；31.5kg/15kW；62kg/30kW；123kg/60kW；其他型号以实际重量为准

规格表-3

型号

FTG040-010H

FTG045-015H

FTG050-020H

FTG050-030H

输出电压

0~10V

0~15V

0~20V

0~30V

输出电流

0~400A

0~300A

0~250A

0~167A

输出功率

4kW

4.5kW

5kW

5kW

型号

FTG080-010H

FTG090-015H

FTG100-020H

FTG100-030H

输出电压

0~10V

0~15V

0~20V

0~30V

输出电流

0~800A

0~600A

0~500A

0~334A

输出功率

8kW

9kW

10kW

10kW

型号

FTG120-010H

FTG135-015H

FTG150-020H

FTG150-030H

输出电压

0~10V

0~15V

0~20V

0~30V

输出电流

0~1200A

0~900A

0~750A

0~500A

输出功率

12kW

13.5kW

15kW

15kW

型号

FTG240-010H

FTG270-015H

FTG300-020H

FTG300-030H

输出电压

0~10V

0~15V

0~20V

0~30V

输出电流

0~2400A

0~1800A

0~1500A

0~1000A

输出功率

24kW

27kW

30kW

30kW

型号

FTG480-010H

FTG540-015H

FTG600-020H

FTG600-030H

输出电压

0~10V

0~15V

0~20V

0~30V

输出电流

0~4800A

0~3600A

0~3000A

0~2000A

输出功率

48kW

54kW

60kW

60kW

电压斜率

0.001V/ms - 5V/ms

电压输出纹波④

V(p-p)

55mV

60mV

60mV

65mV

V(rms)

20mV

20mV

20mV

20mV

电压编程

分辨率

16Bits

精度^①

0.05%F.S.

电流编程

分辨率

16Bits

精度^①

0.1%+0.1%F.S.

外部模拟编程

控制电压

0~5V对应0~100%F.S.

电压精度^①

0.2%F.S.

电流精度^①

0.5%F.S.

输出精度^①

0.5%F.S.

线性调整率^②

电压

0.05%F.S.

电流

0.05%F.S.

负载调整率^③

电压

0.05%F.S.

电流

0.1%F.S.

电压测量

分辨率

16Bits

精度^①

0.05%F.S.

电流测量

分辨率

16Bits

精度^①

0.1%+0.1%F.S.

OVP设定

范围

0~110%F.S.

精度

1%

尺寸（mm）

(≤15kW) - 482.6mm x 132.0mm x 694.5mm;

(20kW ~30kW) - 482.6mm* 265.9mm x 694.5mm ;

(35kW~60kW) – 482.6mm x 656mm x 710.5mm

重量

18.5kg/5kW；25kg/10kW；31.5kg/15kW；62kg/30kW；123kg/60kW
