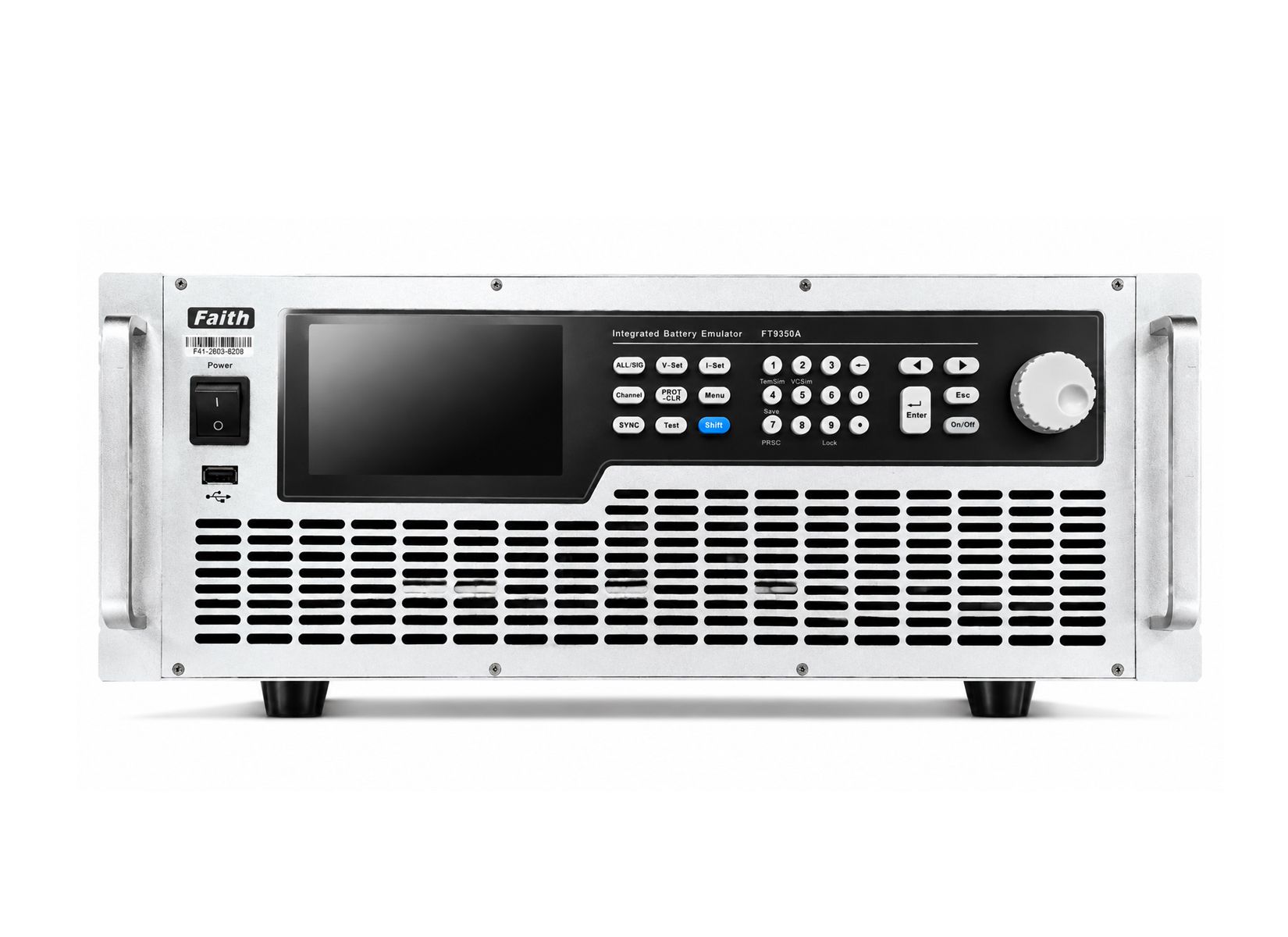

FT9350系列多通道电池综合模拟器(4U/39通道/6V/±5A)

型号:FT9350系列多通道电池综合模拟器(4U/39通道/6V/±5A)
分类 嘉品推荐 > Faith > 电池模拟器 适用行业 动力电池检测 、 移动电源储能设备 、 固态电池 摘要 电池模拟器
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

简述

FT9350系列电池综合模拟器是一款高精度、多通道电池模拟器,由电池模拟器及各种模块组成。FT9350系列采用模块化,多合一设计,不仅可以模拟单电池、电芯的特性,还支持故障模拟,36CH的热电阻温度模拟及电池包总电压、总电流混合信号模拟等。

FT9350系列电池综合模拟器模块电压精度高达0.01%F.S.,支持μA级电流测量,单机多达39个通道,且通道间相互隔离,方便多通道串联使用。温度模拟模块,最多支持36CH,电阻范围:0Ω~16MΩ,编程精度高达0.1%。

FT9350系列采用标准19英寸机箱,4U高度,并提供了LAN、RS485和CAN通讯接口,方便集成到研发和自动化测试平台,也可单独使用。

特点

  • 模块化,多合一高集成度,最多支持4U/39CH;

  • 可集成温度模拟和电池包模拟(需要占用一个电池模拟板卡位置总电池通道减少为33通道),节约机架资源;

  • 电池模拟电压范围:6V;

  • 电流范围:1A/5A/±1A/±5A;

  • 电压精度高达0.01%F.S.;

  • 电流三量程,可自动切换;

  • uA级测量,可进行静态功耗测试;

  • 独特的故障模拟功能,模拟电池掉线,短路,反接等;

  • 通道间隔离,可多通道串联使用;

  • 具备LAN、RS485及CAN控制接口;

  • 支持SCPI及Modbus协议;

  • USB接口支持文件导入、导出及截屏功能;

  • 5寸高清液晶屏,支持本地/远程控制。

模块化、多合一、易扩展

FT9350系列作为电池综合模拟平台,可支持多种类型的功能模块。单机能集成电池模拟器模块(带故障模拟),温度模拟器模块,故障模拟模块,电压模拟模块及总电流信号模拟模块。标准4U/19”机箱,可实现3633CH单体电芯模拟+(带故障模拟)36CH故障模拟+3636CH温度模拟+1CH电压模拟+1CH总电流信号模拟,极大节约了测试设备的空间。


选购信息

选购件1

名称

型号

说明

测试电线

FT9350-TL05A

5A测试线/线长1.5米

温度模拟器测试线

FT9350-18-TL02A

18CH/线长2米。1根(18CH用)/2根(36CH用)



订购信息

名称

通道数

型号

说明

单向

双向

电芯综合模拟器

12CH

FT935112A-6-1

FT935212A-6-1

单向为6V/1A,双向为6V/±1A

FT935112A-6-5

FT935212A-6-5

单向为6V/5A,双向为6V/±5A

18CH

FT935118A-6-1

FT935218A-6-1

单向为6V/1A,双向为6V/±1A

FT935118A-6-5

FT935218A-6-5

单向为6V/5A,双向为6V/±5A

24CH

FT935124A-6-1

FT935224A-6-1

单向为6V/1A,双向为6V/±1A

FT935124A-6-5

FT935224A-6-5

单向为6V/5A,双向为6V/±5A

33CH

FT935133A-6-1

FT935233A-6-1

单向为6V/1A,双向为6V/±1A

FT935133A-6-5

FT935233A-6-5

单向为6V/5A,双向为6V/±5A

36CH

FT935136A-6-1

FT935236A-6-1

单向为6V/1A,双向为6V/±1A

FT935136A-6-5

FT935236A-6-5

单向为6V/5A,双向为6V/±5A

规格参数

型号

FT9350133A-6-1

FT9350133A-6-5

FT9350233A-6-1

FT9350233A-6-5

电流方向

单向

双向

通道数

33CH

33CH

电压

±6V

±6V

电流

±1A

±5A

±1A

±5A

功率

6W

30W

6W

30W

输入阻抗

≥3GΩ

≥3GΩ

吸收能量

无

不超过最大功率

最大串联连接

最大串联输出电压不超过1000V,主机间可以串联

电压参数

输出范围

0~6.12V

0~6.12V

输出精度(23±5℃)

0.5mV

0.5mV

分辨率

0.1mV

0.1mV

测量精度(23±5℃)

0.5mV

0.5mV

分辨率

0.1mV

0.1mV

上升时间

≤1ms

≤1ms

温度系数

25ppm/℃

25ppm/℃

电流参数(三量程)

量程1

输出范围

-1~1A

-5~5A

-1~1A

-5~5A

测量精度(23±5℃)

0.05%+0.5mA

0.05%+2.5mA

0.05%+0.5mA

0.05%+2.5mA

分辨率

0.1mA

0.5mA

0.1mA

0.5mA

量程2

输出范围

-100~100mA

-100~100mA

测量精度(23±5℃)

0.05%+500uA

0.05%+500uA

分辨率

10uA

10uA

量程3

输出范围

-1~1mA

-1~1mA

测量精度(23±5℃)

0.05%+0.5uA

0.05%+0.5uA

分辨率

0.1uA

0.1uA

温度系数

50ppm/℃

50ppm/℃

接线方式

PCB焊接端子/四线制接线

PCB焊接端子/四线制接线

采样频率

20Hz

20Hz

故障模拟

正极断路、负极断路、输出短路、极性反接

其他特性

通讯接口

LAN、RS485、CAN

通讯协议

SCPI、Modbus、CANOPEN

传输协议

TCP/IP

输入电压

单相,200~240Vac,50/60Hz

工作温度

0~40℃

存储温度

-25℃~60℃

工作湿度

20%rh~85%rh(无结露现象)

存储湿度

<90%rh(无结露现象)

使用环境

海拔<2000m,室内使用

尺寸

436(W)*604(D)*177(H) mm

重量

20kg

型号

FT93508A-18

FT93508A-36

单卡通道数量

18CH

36CH

分辨率

1Ω

1Ω

阻值范围

1Ω~16MΩ

1Ω~16MΩ

其他参数

电阻精度

1Ω~1MΩ

0.1%±1Ω

1MΩ~10MΩ

0.2%±1Ω

10MΩ以上

1%±1Ω

单电阻功率

0.25W

电阻温漂

50ppm

温度范围

23℃±5℃

配置方式

按需单点写入

每通道配置时间

10ms

型号

FT93505A-1500

FT93505A-2500

电压

-1500V-1500V

-2500V-2500V

电流

-100mA~100mA

-60mA~60mA

功率

150W

150W

电压设定分辨率

100mV

电压设定精度(23±5℃)

0.05F.S.

电压回读分辨率

10mV

电压回读精度(23±5℃)

0.05F.S.

电压纹波(20Hz-20MHz)

1.2Vp-p

2.5Vp-p

电流设定分辨率

10uA

电流设定精度(23±5℃)

0.1%+0.1%F.S.

电流回显分辨率

10uA

电流回显精度(23±5℃)

0.1%+0.1%F.S.

电流纹波(20Hz-20MHz)

≤500uArms

电源调整率

电压

≤0.01%

电流

≤0.05%

负载调整率

电压

≤0.05%

电流

≤0.05%

电压上升时间(空载)

≤100ms

电压上升时间(满载)

≤200ms

电压下降时间(空载)

≤200ms

电压下降时间(满载)

≤100ms

耐压

对地AC1500V

测试端子

2Pin香蕉端子

电流模拟通道性能参数

电压

量程

±200mV/±5V

分辨率

0.01mV/0.01mV

精度

±0.1mV/±2.5mV

电流

量程

±200mA

分辨率

0.01mA

精度

±0.1mA

采样速率

单通道:最大采样速率为20Sps

通道扫描模式

异步循环扫描

采集模式

按需单点采样、有限点采样、多点连续采样

测试端子

2Pin端子,5.08mm间距

资料下载

费思FT9350系列多通道电池综合模拟器.pdf
