产品概述
FTM8000系列是一套功能强大并且使用灵活的数据采集及模块化仪器平台。产品实现了高速的数字I/O、电压、电流、温度等信号的采集和输出及继电器控制、温度模拟等功能。
FTM8000测试平台由主机箱、主控卡以及各种数据采集及模块化仪器板卡等组成。主机箱设计紧凑（标准3U/19”）,具备15张板卡插槽。板卡采用模块化设计，任一板卡可以安装在主机箱的任一插槽内。
板卡可以单卡单独使用，也可以通过主机箱多卡同时使用，可非常方便实现简单或者复杂的自动化系统的数据采集、控制。
特点
FTM8000包含：机箱、主控卡、模拟量输入输出卡( DAQ )、数字I/O卡、交流测量卡、直流测量卡、温度测量卡、继电器卡、可编程电阻卡等多种板卡,主要特点如下:
1. 1台主机箱最多可支持15块板卡；
2. 机箱内部卡槽通讯为独立以太网通讯；
3. 主机箱底板提供DC12V电源、以太网接口，所有板卡可以任意位置安装。
4. 所有板卡标准模块式设计，接口统一，可以任意组合；
5. 板卡设计有同步机制，可以配置任意板卡之间的信号同步；
6. 主机箱支持两路外接千兆以太网，可以通过主机箱级联实现板卡数量扩容；
7. 主机箱为标准19英寸3U机箱，方便上机架；
8. 每块板卡都可以单独使用。
机箱

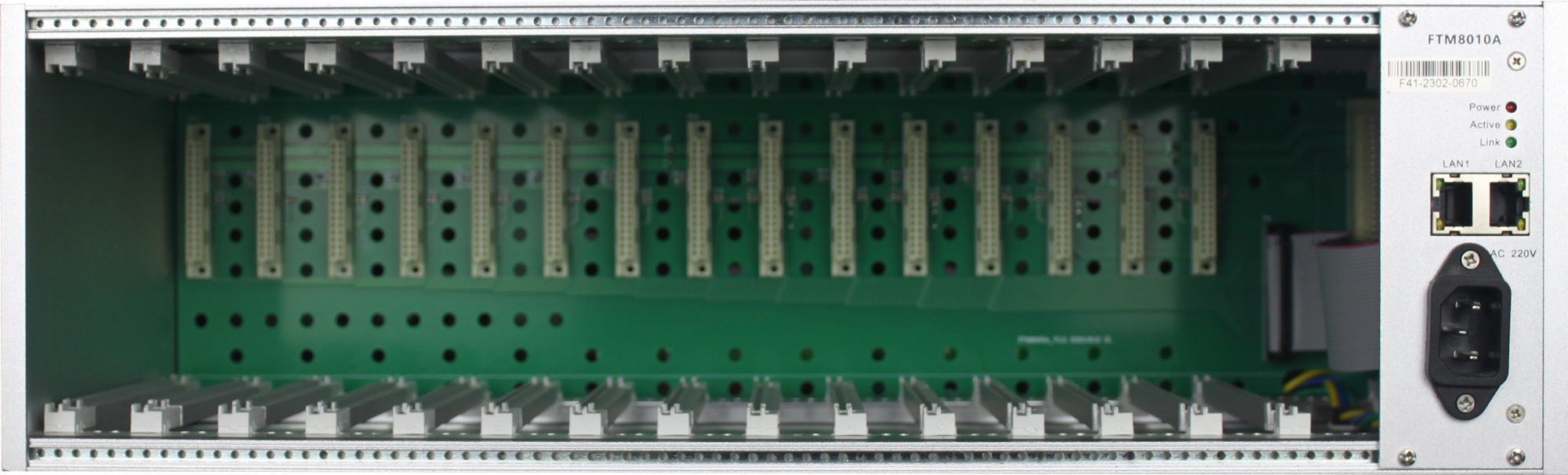

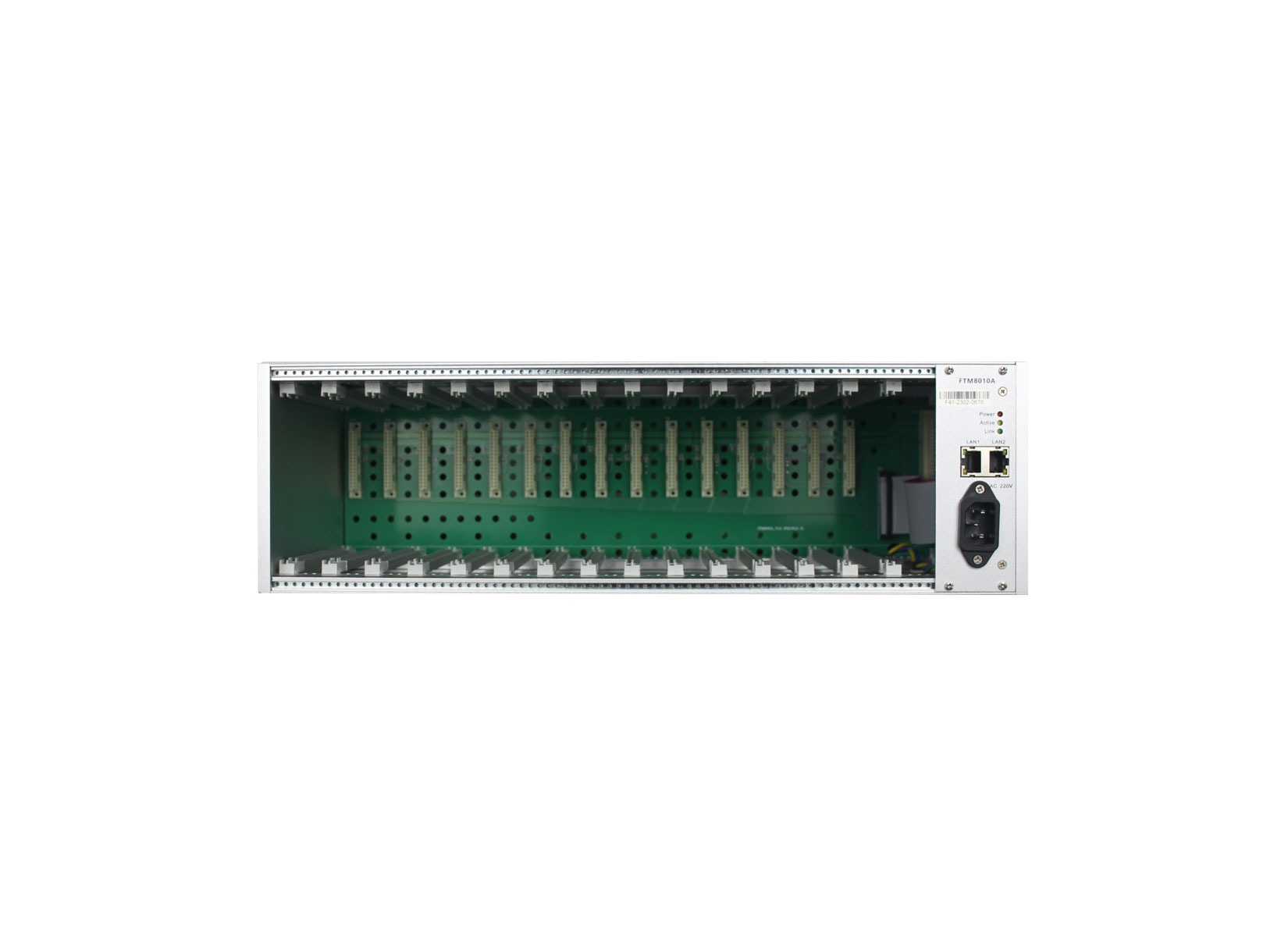

FTM8000系列具备两种机箱：FTM8000A与FTM8000C。FTM8000A最多可以安装15张测试卡，而FTM8000C则是为单卡应用而设计。用户可根据测试场景，灵活选择。
| 机箱 | 型号 | FTM8000A | FTM8000C |
| 卡槽安装位 | 15 | 1 | |
| 尺寸 | 3U/19" | 238(D)*130(W)*36(H)mm | |
| 对外通讯接口 | LAN（需配置FTM8010A） | LAN、USB | |
| 供电方式 | 220V ac | 12V dc |
主控卡
FTM8010A为一款高性能主控卡，作为FTM8000A设备内各功能板卡与PC机之间的数据交换桥梁。FTM8010A主控卡安装于FTM8000A主机框内，对外提供千兆高速以太网通讯带宽，通讯接口采用标准双RJ45接口，便于用户接线、操作、系统集成。
<>
| 主控卡 | 型号 | FTM8010A |
| 通讯接口 | LAN | |
| 对外网络接口 | 2CH/千兆以太网 | |
| 内部网络接口 | 4CH/千兆，11CH/百兆 | |
| 内部同步控制线 | 15CH输入，15CH输出 |

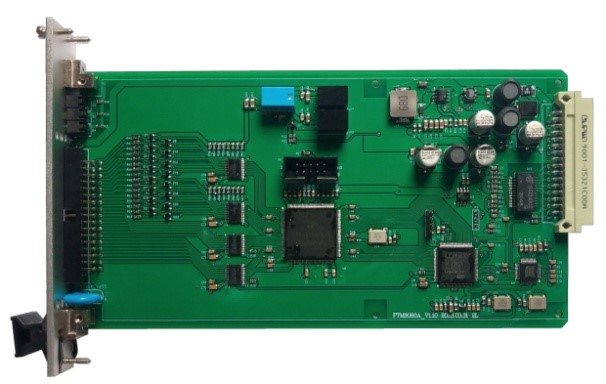

数据采集卡
FTM8000系列数据采集（DAQ）卡具有多通道输入、两通道模拟输出，高采样速度，高采样精度等特点。数据采集卡可广泛应用于多领域多场景下的电压信号采集与数据处理及分析，如工业检测、自动化产线数据采集、实验教研等。
<>
| 数据采集（DAQ）卡 | 型号 | FTM8060A | FTM8060B | FTM8061A | FTM8061B |
| 接口类型 | SCSI-20母座 | SCSI-36母座 | SCSI-20母座 | SCSI-36母座 | |
| AI模拟量输入 | 输入通道数 | 16CH单端或8CH差分 | 32CH单端或16CH差分 | 16CH单端或8CH差分 | 32CH单端或16CH差分 |
| ADC分辨率 | 16bit | ||||
| 输入量程 | ±10V、±5V，±1V，±0.2V | ||||
| 保护电压 | ±12V | ||||
| 采样精度 | 0.1%+0.1%F.S.（25℃±5℃） | ||||
| 采样速率 | 单通道：最大速率为1MS/s； | ||||
| 多通道：各通道最大速率为100kS/s； | |||||
| 通道扫描模式 | 异步循环扫描 | ||||
| 采样模式 | 按需单点采样、有限点采样、多点连续采样 | ||||
| 存储器深度 | 64k字（点）FIFO存储器 | ||||
| 耦合方式 | 直流耦合 | ||||
| 触发源 | 软件触发、同步触发 | ||||
| AO模拟量输出 | 输出通道数 | 2CH | |||
| DAC分辨率 | 12bit | 16bit | |||
| 输出范围 | ±10V | ||||
| 精度 | 0.1%F.S.（25℃±5℃） | ||||
| 驱动能力 | 5mA | ||||
| 存储器深度 | 单通道4k点FIFO存储器 | ||||
| 通道输出模式 | 同步输出 | ||||
| 生成模式 | 单点（按需）输出、有限点输出、连续输出 | ||||
| 触发源 | 软件触发、同步触发 | ||||
| 插槽卡位 | 1 | ||||
数字I/O卡
FTM8000系列数字I/O卡，支持CMOS电平，3.3V/5V电平可选，具有PWM输出、脉冲测量、计数器/定时器等功能。既可在FTM8000A机箱中使用，也可单独供电使用，适用于工业控制和智能制造中的高速数字信号检测、测量和传输控制。
| 数字I/O卡 | 型号 | FTM8080A |
| 接口类型 | IDC34 | |
| 输入 | 输入通道数 | 16CH |
| 输入电压 | 3.3V或5V | |
| 输入低电平 | 0.8V@3.3V或1.5V@5V | |
| 输入高电平 | 2V@3.3V或3.5V@5V | |
| 最大频率 | 25MHz | |
| 输出 | 输出通道数 | 16CH |
| 输出电压 | 3.3V或5V | |
| 输出电流 | 0.8V@3.3V或1.5V@5V | |
| 输入高电平 | 24mA@3.3V或32mA@5V | |
| 总输出电流 | 500mA | |
| 最大频率 | 50MHz | |
| 插槽卡位 | 1 |
继电器卡

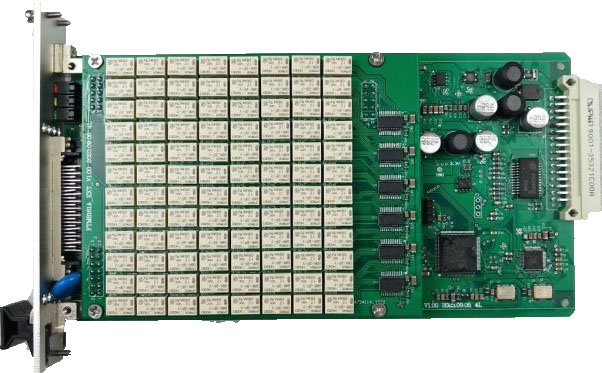

FTM8000系列继电器卡采用高可靠性电磁继电器，通过软件实现各种开关时序控制。继电器卡具有带载能力强，隔离强度好、通道数多等特点，可用于广泛用于各种切换交直流电压、电流的应用场景。
<>
| 继电器卡 | 型号 | FTM8090A |
| 接口类型 | SCSI-50母座 | |
| 通道数 | 24CH | |
| 继电器类型 | 单刀单掷 | |
| 最大切换电压（单通道） | 120Vac/60Vdc | |
| 最大切换功率（单通道） | 60VA/24W | |
| 最大切换电流（单通道） | 1A | |
| 最大承载电流（单通道） | 2A | |
| 继电器操作时间（20℃） | 5ms(Tmax) | |
| 工作温度 | -20℃～40℃ | |
| 插槽卡位 | 1 |

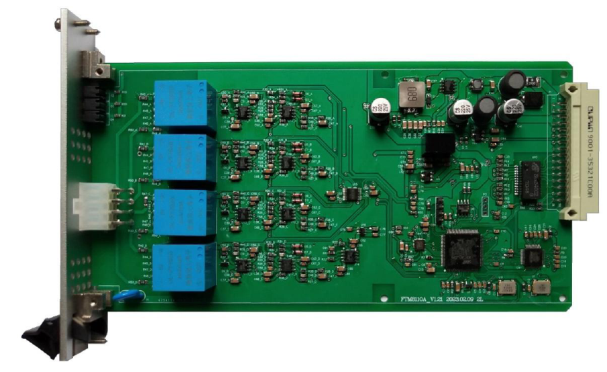

交流测量卡
FTM8000系列交流测量卡具备多通道、高精度的交流电压、电流测量。通道之间相互隔离，可应用于各种交流测量场合。
| 交流测量卡 | 型号 | FTM8110A | FTM8120A |
| 接口类型 | 5569-8P | 5569-8P | |
| 测量类型 | 交流电压（ACV） | 交流电流（ACI） | |
| 通道数 | 4CH（通道间隔离） | ||
| ADC分辨率 | 16bit | ||
| 输入量程 | 60Vac/600Vac | 1A ac/10A ac | |
| 采样精度 | 0.2%+0.2%F.S.（25℃±5℃） | ||
| 采样速率 | 单通道最大速率100S/s | ||
| 通道扫描模式 | 异步循环扫描 | ||
| 采样模式 | 按需单点采样、有限点采样、多点连续采样 | ||
| 存储器深度 | 8K 字（点）FIFO 存储器 | ||
| 耦合方式 | 交流耦合 | ||
| 触发源 | 软件触发、同步触发 | ||
| 插槽卡位 | 1 |

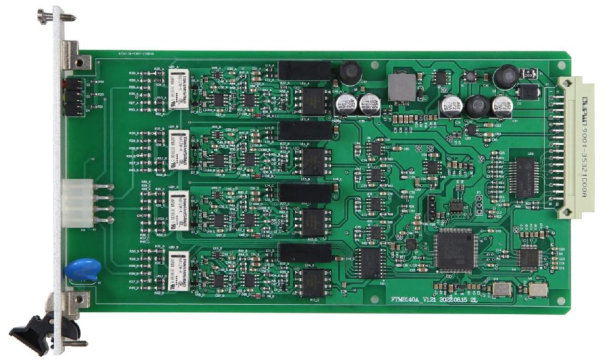

直流测量卡
FTM8000系列直流测量卡具备多通道、高精度的直流电压、电流测量。单卡各通道间电气隔离，可保证测量工作的安全性。产品可广泛应用于需要强电测量的汽车电子、白色家电、集成测试等场景。
| 直流测量卡 | 型号 | FTM8140A | FTM8150A | FTM8240A |
| 接口类型 | 5569-8P | 5569-8P | 3.5-3P | |
| 测量类型 | 直流电压（DCV） | 直流电流（DCI） | 直流电压（DCV） | |
| 通道数 | 4CH（通道间隔离） | 4CH(非隔离) | ||
| ADC分辨率 | 16bit | 24bit | ||
| 输入量程 | 60Vdc/600Vdc | ±100V、±10V，±1V，±100mV | ||
| 采样精度 | 0.1%+0.1%F.S.（25℃±5℃） | 0.01%+0.01%F.S.（25℃±5℃） | ||
| 采样速率 | 单通道最大速率100S/s | 单通道最大速率10S/s | ||
| 通道扫描模式 | 异步循环扫描 | |||
| 采样模式 | 按需单点采样、有限点采样、多点连续采样 | |||
| 存储器深度 | 8K 字（点）FIFO 存储器 | |||
| 耦合方式 | 直流耦合 | |||
| 触发源 | 软件触发、同步触发 | |||
| 插槽卡位 | 1 |
可编程电阻卡
FTM8000系列可编程电阻卡是一款高密度多通道可编程电阻卡，具有广泛的电阻可选范围：0Ω～16MΩ，电阻精度高达0.1%。该系列灵活的设计架构支持单张板卡最多支持24通道，并提供对应等级的电阻分辨率，最高可达1Ω，可应用于模拟阻性传感器和系统测试仿真。
| 可编程电阻卡 | 型号 | 通道数 | 电阻范围 | 分辨率 | 精度 |
| FTM8160A | 2CH | 0Ω～16MΩ | 1Ω | 0.1%+1Ω | |
| FTM8160B | 3CH | 0Ω～64kΩ | |||
| FTM8160C | 4CH | 0Ω～4kΩ | |||
| FTM8160D | 6CH | 0Ω～255Ω | |||
| FTM8161A | 8CH | 0Ω～16MΩ | |||
| FTM8161B-1 | 12CH | 0Ω～64kΩ | 1Ω | 0.1%+1Ω | |
| FTM8161B-2 | 0Ω～262kΩ | 4Ω | 0.1%+4Ω | ||
| FTM8161B-3 | 0Ω～524kΩ | 8Ω | 0.1%+8Ω | ||
| FTM8161B-4 | 0Ω～1MΩ | 16Ω | 0.1%+16Ω | ||
| FTM8161B-5 | 0Ω～4MΩ | 64Ω | 0.1%+64Ω | ||
| FTM8161B-6 | 0Ω～16MΩ | 256Ω | 0.1%+256Ω | ||
| FTM8161C-1 | 16CH | 0Ω～4kΩ | 1Ω | 0.1%+1Ω | |
| FTM8161C-2 | 0Ω～16kΩ | 4Ω | 0.1%+4Ω | ||
| FTM8161C-3 | 0Ω～32kΩ | 8Ω | 0.1%+8Ω | ||
| FTM8161C-4 | 0Ω～64kΩ | 16Ω | 0.1%+16Ω | ||
| FTM8161C-5 | 0Ω～262kΩ | 64Ω | 0.1%+64Ω | ||
| FTM8161C-6 | 0Ω～1MΩ | 256Ω | 0.1%+256Ω | ||
| FTM8161C-7 | 0Ω～4MΩ | 1024Ω | 0.1%+1024Ω | ||
| FTM8161C-8 | 0Ω～16MΩ | 4kΩ | 0.1%+4kΩ | ||
| FTM8161D-1 | 24CH | 0Ω～255Ω | 1Ω | 0.1%+1Ω | |
| FTM8161D-2 | 0Ω～1kΩ | 4Ω | 0.1%+4Ω | ||
| FTM8161D-3 | 0Ω～2kΩ | 8Ω | 0.1%+8Ω | ||
| FTM8161D-4 | 0Ω～4kΩ | 16Ω | 0.1%+16Ω | ||
| FTM8161D-5 | 0Ω～16kΩ | 64Ω | 0.1%+64Ω | ||
| FTM8161D-6 | 0Ω～64kΩ | 256Ω | 0.1%+256Ω | ||
| FTM8161D-7 | 0Ω～262kΩ | 1024Ω | 0.1%+1024Ω | ||
| FTM8161D-8 | 0Ω～1MΩ | 4kΩ | 0.1%+4kΩ | ||
| FTM8161D-9 | 0Ω～4MΩ | 16kΩ | 0.1%+16kΩ | ||
| FTM8161D-10 | 0Ω～16MΩ | 64kΩ | 0.1%+64kΩ |

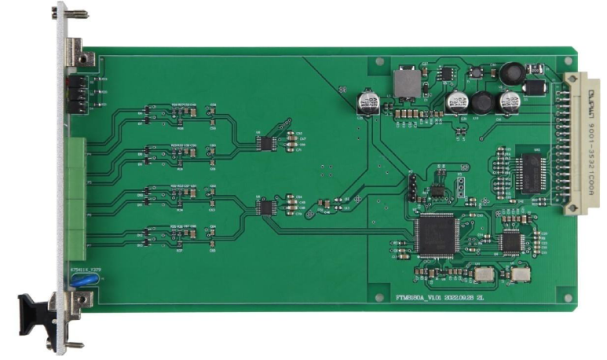

温度测量卡
FTM8000系列温度测量卡，具备多通道，高精度，可支持热电阻/PT1000，热电偶/K型或J型等类型的温度测量。
| 型号 | FTM8180A | FTM8190A |
| 接口类型 | 3.5-3P | 3.5-2P |
| 测量类型 | 热电阻/PT1000 | 热电偶/K型或J型 |
| 通道数 | 4CH | |
| ADC分辨率 | 24bit | |
| 测量范围 | -50℃～300℃ | -210℃～1200℃（J型）， |
| -200℃～1372℃（K型） | ||
| 采样精度 | ±0.2℃ | 0.5%+0.8℃ |
| 采样速率 | 单通道最大速率4S/s | |
| 通道扫描模式 | 异步循环扫描 | |
| 采样模式 | 按需单点采样、有限点采样、多点连续采样 | |
| 存储器深度 | 8K字（点）FIFO 存储器 | |
| 耦合方式 | 直流耦合 | |
| 触发源 | 软件触发、同步触发 | |
| 插槽卡位 | 1 | |

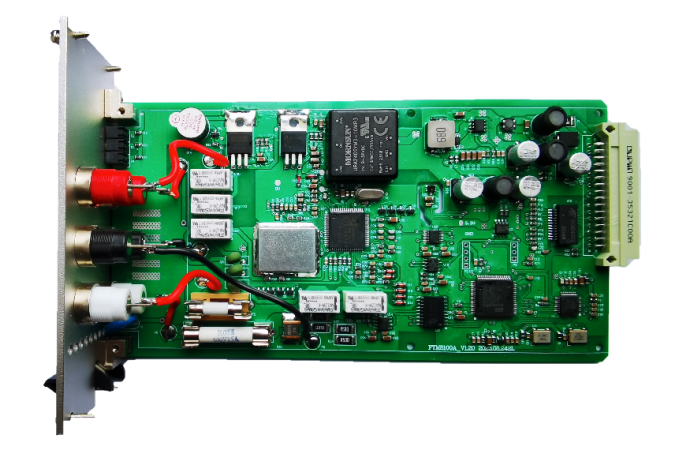

万用表卡
FTM8000系列万用表卡是一款通用型四位半万用表测试卡，其可测量的内容包括：交、直流电压、电流，电容，电阻，温度（热电偶及热电阻），二极管，频率，占空比等。可广泛应用于消费类电子、汽车电子、半导体、科研教育等行业的测试。
| 万用表卡 | 型号 | FTM8100A |
| 分辨率 | 四位半 | |
| 量程切换方式 | 手动/自动 | |
| 测量范围 | 直流电压（DCV） | ±0.6V/±6V/±60V/±600V/±1000V |
| 交流电压（ACV） | 0.6V/6V/60V/600V/750V | |
| 直流电流（DCmA） | ±0.6mA/±6mA/±60mA/±600mA | |
| 交流电流（ACmA） | 0.6mA/6mA/60mA/600mA | |
| 直流电流（DCA） | ±6A/±10A | |
| 交流电流（ACA） | 6A/10A | |
| 电阻 | 600Ω/6kΩ/60kΩ/600kΩ/6MΩ/60MΩ | |
| 电容 | 6nF/60nF/600nF/6uF/60uF/600uF/6mF | |
| 4W电阻OHM | 600Ω/6kΩ/60kΩ/600kΩ | |
| 频率FREQ | 60Hz/600Hz/6kHz/60kHz/6MHz/60MHz | |
| 二极管DIODE | 2V | |
| 热电偶TC | -200℃～1300℃(K型)，-200℃～1200℃(J型) | |
| 热敏电阻PTC | -200℃～420℃(PT1000)，-200℃～820℃(PT100) | |
| 占空比DUTY | 0.1%～99% |
订购信息
| 名称 | 型号 | 通道数 | 说明 |
| 机箱 | FTM8000A | 15CH | 3U/19"，可支持15张板卡，必须配置主控板 |
| FTM8000C | 1CH | 单卡机箱 | |
| 主控卡 | FTM8010A | - | 2CH/千兆以太网 |
| 数据采集（DAQ）卡 | FTM8060A | 16CH/8CH,2CH | 16CH单端、8CH差分（16bit）输入，2CH（12bit）模拟量输出 |
| FTM8060B | 32CH/16CH,2CH | 32CH单端、16CH差分（16bit）输入，2CH（12bit）模拟量输出 | |
| FTM8061A | 16CH/8CH,2CH | 16CH单端、8CH差分（16bit）输入，2CH（16bit）模拟量输出 | |
| FTM8061B | 32CH/16CH,2CH | 32CH单端、16CH差分（16bit）输入，2CH（16bit）模拟量输出 | |
| 数字量I/O卡 | FTM8080A | 16CH/16CH | 16CH是数字信号输入（25MHz），16CH数字信号输出（50MHz） |
| 继电器卡 | FTM8090A | 24CH | 单刀单掷继电器 |
| 交流测量卡 | FTM8110A | 4CH | 隔离交流电压（ACV）测量，范围：60V/600V，16bit |
| FTM8120A | 隔离交流电流（ACI）测量，范围：1A/10A，16bit | ||
| 直流测量卡 | FTM8140A | 隔离直流电压（DCV）测量，范围：±60V/±600V，16bit | |
| FTM8150A | 隔离直流电流（DCI）测量，范围：±1A/±10A，16bit | ||
| FTM8240A | 隔离直流电压（DCV）测量，范围：±0.1V/±1V/±10V/±100V，24bit | ||
| 可编程电阻卡 | FTM8160A | 2CH | 0Ω～16MΩ,分辨率1Ω,0.1%+1Ω |
| FTM8160B | 3CH | 0Ω～64kΩ,分辨率1Ω,0.1%+1Ω | |
| FTM8160C | 4CH | 0Ω～4kΩ,分辨率1Ω,0.1%+1Ω | |
| FTM8160D | 6CH | 0Ω～255Ω,分辨率1Ω,0.1%+1Ω | |
| FTM8161A | 8CH | 0Ω～16MΩ,分辨率1Ω,0.1%+1Ω | |
| FTM8161B-1 | 12CH | 0Ω～64kΩ,分辨率1Ω,0.1%+1Ω | |
| FTM8161B-2 | 0Ω～262kΩ,分辨率4Ω,0.1%+4Ω | ||
| FTM8161B-3 | 0Ω～524kΩ,分辨率8Ω,0.1%+8Ω | ||
| FTM8161B-4 | 0Ω～1MΩ,分辨率16Ω,0.1%+16Ω | ||
| FTM8161B-5 | 0Ω～4MΩ,分辨率64Ω,0.1%+64Ω | ||
| FTM8161B-6 | 0Ω～16MΩ,分辨率256Ω,0.1%+256Ω | ||
| FTM8161C-1 | 16CH | 0Ω～4kΩ,分辨率1Ω,0.1%+1Ω | |
| FTM8161C-2 | 0Ω～16kΩ,分辨率4Ω,0.1%+4Ω | ||
| FTM8161C-3 | 0Ω～32kΩ,分辨率8Ω,0.1%+8Ω | ||
| FTM8161C-4 | 0Ω～64kΩ,分辨率16Ω,0.1%+16Ω | ||
| FTM8161C-5 | 0Ω～262kΩ,分辨率64Ω,0.1%+64Ω | ||
| FTM8161C-6 | 0Ω～1MΩ,分辨率256Ω,0.1%+256Ω | ||
| FTM8161C-7 | 0Ω～4MΩ,分辨率1024Ω,0.1%+1024Ω | ||
| FTM8161C-8 | 0Ω～16MΩ,分辨率4kΩ,0.1%+4kΩ | ||
| FTM8161D-1 | 24CH | 0Ω～255Ω,分辨率1Ω,0.1%+1Ω | |
| FTM8161D-2 | 0Ω～1kΩ,分辨率4Ω,0.1%+4Ω | ||
| FTM8161D-3 | 0Ω～2kΩ,分辨率8Ω,0.1%+8Ω | ||
| FTM8161D-4 | 0Ω～4kΩ,分辨率16Ω,0.1%+16Ω | ||
| FTM8161D-5 | 0Ω～16kΩ,分辨率64Ω,0.1%+64Ω | ||
| FTM8161D-6 | 0Ω～64kΩ,分辨率256Ω,0.1%+256Ω | ||
| FTM8161D-7 | 0Ω～262kΩ,分辨率1024Ω,0.1%+1024Ω | ||
| FTM8161D-8 | 0Ω～1MΩ,分辨率4kΩ,0.1%+4kΩ | ||
| FTM8161D-9 | 0Ω～4MΩ,分辨率16kΩ,0.1%+16kΩ | ||
| FTM8161D-10 | 0Ω～16MΩ,分辨率64kΩ,0.1%+64kΩ | ||
| 温度测量卡 | FTM8180A | 4CH | 热电阻/PT1000，-50℃～300℃，±0.2℃ |
| FTM8190A | 热电偶/K型或J型，-210℃～1200℃（J型）/-200℃～1372℃（K型），0.5%+0.8℃ | ||
| 万用表卡 | FTM8100A | 1CH | 四位半，可测试：直流电压电流，交流电压电流，电阻，电容等 |
