FT超低电压大电流直流电子负载NZ、N系列(-2.4V@1200A)

型号:FT超低电压大电流直流电子负载NZ、N系列(-2.4V@1200A)
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

超低电压大电流直流电子负载是针对燃料电池测试、CPU供电器测试等低压大电流测试场景在FT常规电子负载基础上衍生开发出来的一款高可靠性、高性能的电子负载产品。针对不同的电流等级,此产品包含两个系列:NZ、N。单机最大电流10kA,电压等级为:20V/40V/80V.其中NZ系列可-2.4V满电流带载,N系列为超低压满电流带载。带载能力最高可达-2.4V@1200A、0.25V@10kA。该系列产品具备高精度,高性价比,是您测试的优良选择。

  • 低压带载能力可达-2.4V@1200A、0.25V@10kA;

  • NZ系列支持-2.4V满电流带载,支持反极测试;

  • 支持外部模拟量编程控制;

  • 电池容量及电池内阻测试功能;

  • 恒电压、恒电流、恒电阻和恒功率四种测试模式;

  • 模拟短路功能;

  • 支持远近端测量切换;

  • TFT彩色液晶屏,中英文菜单界面,高亮度,宽视角,信息显示更全面;

  • 20kHz的瞬态测试功能,可设置上升、下降斜率;

  • 提供多种远程接口;

  • 序列测试功能支持不同时序带载能力测试;

  • 过电压/过电流/过功率/过温度/极性反接等全方位智能保护功能;

  • 配备多种通信接口:RS232、RS485、LAN、USB,CAN(选配);

  • 支持SCPI与ModBus通讯协议。

  • 燃料电池测试;

  • 电池强制放电测试;

  • CPU及功率器件的供电系统测试;

  • 其他低压大电流测试场景。

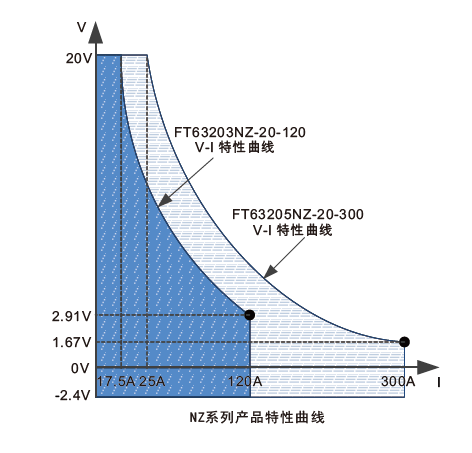

NZ系列可在-2.4V输入时,实现满电流带载。低电压、大电流的带载特性,使得在燃料电池、电池强制放电、CPU 供电系统的测试中具备强大优势。

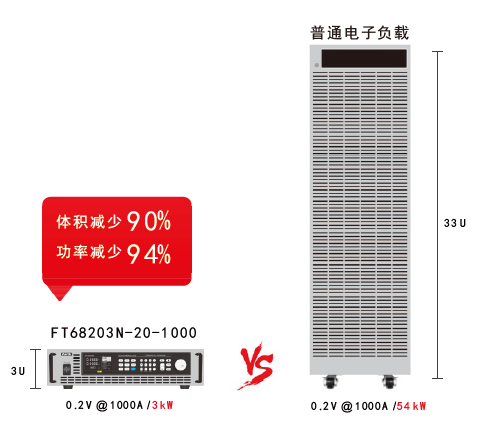

超低电压大电流直流电子负载具备超低内阻特性,最小内阻<0.2mΩ。FT68203N-20-1000可在0.2V输入时,实现1000A电流拉载,功率仅为3kW。相较普通电子负载,在同样低压带载条件下仅为其功率为十八分之一。更小的测试功率能提供更大的测试电流,在燃料电池膜电极、单片电池及短堆测试中可极大降低测试成本。

费思Faith-FT-N-超低压电子负载-高功率密度

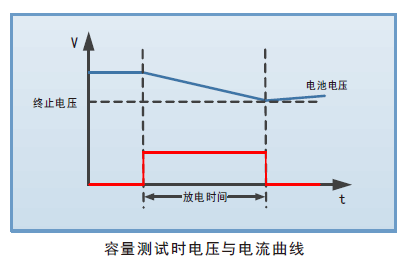

为方便电池测试,电子负载提供了电池容量测试功能。电池测试包括:电池内阻测试与电池容量测试。电池容量测试采用恒电流方式进行放电。放电过程中,负载自动记录电压、电流、时间、AH等参数。

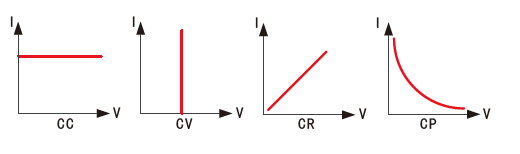

电子负载具有恒电流、恒电压、恒电阻与恒功率四种测试模式,可满足广泛的测试要求。恒电流和恒电阻模式可用于测试电压源在不同负载情况下,输出电压是否维持稳定输出。对于电池充电器和适配器而言,恒电压模式可改变充电器和适配器的输出电压以检验输出电流是否正确。

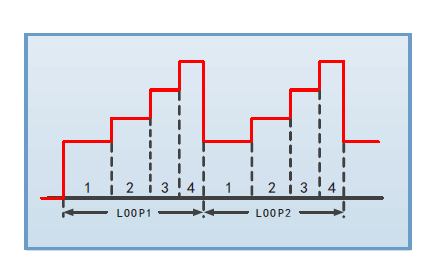

电子负载提供序列测试功能。用户可以自行编辑一个负载的测试序列,以模拟负载输入端的各种变化,适合各种复杂的带载测试。

NZ系列相关产品

电压

型号

规格

尺寸

备注

20V

FT682003NZ-20-120

20V/120A/350W(-2.4V@120A)

2U


FT682011NZ-20-120

20V/120A/1100W(-2.4V@120A)

2U

FT682005NZ-20-300

20V/300A/500W(-2.4V@300A)

2U

FT682012NZ-20-300

20V/300A/1.2kW(-2.4V@300A)

4U

FT68203NZ-20-300

20V/300A/3kW(-2.4V@300A)

4U

FT682024NZ-20-600

20V/600A/2.4kW(-2.4V@600A)

7U

FT68206NZ-20-600

20V/600A/6kW(-2.4V@600A)

7U

FT682036NZ-20-900

20V/900A/3.6kW(-2.4V@900A)

11U

FT68209NZ-20-900

20V/900A/9kW(-2.4V@900A)

11U

FT682048NZ-20-1200

20V/1200A/4.8kW(-2.4V@1200A)

14U

FT68212NZ-20-1200

20V/1200A/12kW(-2.4V@1200A)

14U

N系列相关产品

电压

型号

规格

尺寸

备注

20V

FT682007N-20-250

20V/250A/750W(0.2V@250A)

3U


FT682015N-20-500

20V/500A/1.5kW(0.2V@500A)

3U

FT682022N-20-750

20V/750A/2.25kW(0.2V@750A)

3U

FT68203N-20-1000

20V/1000A/3kW(0.2@1000A)

3U

FT682045N-20-1500

20V/1500A/4.5kW(0.2@1500A)

5U

FT68206N-20-2000

20V/2000A/6kW(0.2@2000A)

5U

FT68209N-20-3000

20V/3000A/9kW(0.2@3000A)

12U

FT68212N-20-4000

20V/4000A/12kW(0.2@4000A)

12U

FT68215N-20-5000

20V/5000A/15kW(0.2@5000A)

12U

FT68230N-20-10000

20V/10000A/30kW(0.25@10000A)

28U

FT682015NP-20-1000

20V/1000A/1.5kW(0.4V@1000A)

3U

前出线

FT68203NP-20-2000

20V/2000A/3kW(0.4V@2000A)

3U

前出线

40V

FT682007N-40-150

40V/150A/750W(0.2V@150A)

3U


FT682015N-40-300

40V/300A/1.5kW(0.2V@300A)

3U

FT682022N-40-450

40V/450A/2.25kW(0.2V@450A)

3U

FT68203N-40-600

40V/600A/3kW(0.2@600A)

3U

FT682045N-40-900

40V/900A/4.5kW(0.2@900A)

5U

FT68206N-40-1200

40V/1200A/6kW(0.2@1200A)

5U

FT68209N-40-1800

40V/1800A/9kW(0.2@1800A)

12U

FT68212N-40-2400

40V/2400A/12kW(0.2@2400A)

12U

FT68215N-40-3000

40V/3000A/15kW(0.2@3000A)

12U

80V

FT68203N-80-500

80V/500A/3kW(0.6@500A)

3U

FT68206N-80-1000

80V/1000A/6kW(0.6@1000A)

5U

更大规格可以定制

订购信息

NZ系列相关产品

电压

型号

规格

尺寸

备注

20V

FT682003NZ-20-120

20V/120A/350W(-2.4V@120A)

2U


FT682011NZ-20-120

20V/120A/1100W(-2.4V@120A)

2U

FT682005NZ-20-300

20V/300A/500W(-2.4V@300A)

2U

FT682012NZ-20-300

20V/300A/1.2kW(-2.4V@300A)

4U

FT68203NZ-20-300

20V/300A/3kW(-2.4V@300A)

4U

FT682024NZ-20-600

20V/600A/2.4kW(-2.4V@600A)

7U

FT68206NZ-20-600

20V/600A/6kW(-2.4V@600A)

7U

FT682036NZ-20-900

20V/900A/3.6kW(-2.4V@900A)

11U

FT68209NZ-20-900

20V/900A/9kW(-2.4V@900A)

11U

FT682048NZ-20-1200

20V/1200A/4.8kW(-2.4V@1200A)

14U

FT68212NZ-20-1200

20V/1200A/12kW(-2.4V@1200A)

14U

N系列相关产品

电压

型号

规格

尺寸

备注

20V

FT682007N-20-250

20V/250A/750W(0.2V@250A)

3U


FT682015N-20-500

20V/500A/1.5kW(0.2V@500A)

3U

FT682022N-20-750

20V/750A/2.25kW(0.2V@750A)

3U

FT68203N-20-1000

20V/1000A/3kW(0.2@1000A)

3U

FT682045N-20-1500

20V/1500A/4.5kW(0.2@1500A)

5U

FT68206N-20-2000

20V/2000A/6kW(0.2@2000A)

5U

FT68209N-20-3000

20V/3000A/9kW(0.2@3000A)

12U

FT68212N-20-4000

20V/4000A/12kW(0.2@4000A)

12U

FT68215N-20-5000

20V/5000A/15kW(0.2@5000A)

12U

FT68230N-20-10000

20V/10000A/30kW(0.25@10000A)

28U

FT682015NP-20-1000

20V/1000A/1.5kW(0.4V@1000A)

3U

前出线

FT68203NP-20-2000

20V/2000A/3kW(0.4V@2000A)

3U

前出线

40V

FT682007N-40-150

40V/150A/750W(0.2V@150A)

3U


FT682015N-40-300

40V/300A/1.5kW(0.2V@300A)

3U

FT682022N-40-450

40V/450A/2.25kW(0.2V@450A)

3U

FT68203N-40-600

40V/600A/3kW(0.2@600A)

3U

FT682045N-40-900

40V/900A/4.5kW(0.2@900A)

5U

FT68206N-40-1200

40V/1200A/6kW(0.2@1200A)

5U

FT68209N-40-1800

40V/1800A/9kW(0.2@1800A)

12U

FT68212N-40-2400

40V/2400A/12kW(0.2@2400A)

12U

FT68215N-40-3000

40V/3000A/15kW(0.2@3000A)

12U

80V

FT68203N-80-500

80V/500A/3kW(0.6@500A)

3U

FT68206N-80-1000

80V/1000A/6kW(0.6@1000A)

5U

更大规格可以定制

规格参数

规格表-1

型号

FT682024NZ-20-600

FT682036NZ-20-900

FT682048NZ-20-1200

电压

20V

20V

20V

电流

600A

900A

1200A

功率

2400W

3600W

4800W

满电流最低操作电压

-2.4V/600A

-2.4V/900A

-2.4V/1200A

恒电流模式

量程

0~60A

0~600A

0~90A

0~900A

0~120A

0~1200A

分辨率

1mA

10mA

1.5mA

15mA

2mA

20mA

精度

0.05%+0.05%F.S.

0.05%+0.05%F.S.

0.05%+0.05%F.S.

恒电压模式

量程

0~4V

0~20V

0~4V

0~20V

0~4V

0~20V

分辨率

0.1mV

1mV

0.1mV

1mV

0.1mV

1mV

精度

0.025%+0.05%F.S.

0.025%+0.025%F.S.

0.025%+0.05%F.S.

0.025%+0.025%F.S.

0.025%+0.05%F.S.

0.025%+0.025%F.S.

恒功率模式

量程

0~2400W

0~3600W

0~4,800W

分辨率

40mW

60mW

80mW

精度

0.2%+0.2% F.S.

0.2%+0.2% F.S.

0.2%+0.2% F.S.

恒电阻模式

量程

0.0012~6.7Ω

0.012~33Ω

0.0008~4.4Ω

0.008~22Ω

0.0006~3.3Ω

0.006~16.5Ω

精度

Vin/Rset*(0.2%)+0.2%IF.S.

Vin/Rset*(0.2%)+0.2%IF.S.

Vin/Rset*(0.2%)+0.2%IF.S.

瞬态测量

T1&T2

10us~60s

10us~60s

10us~60s

精度

1us+20ppm

1us+20ppm

1us+20ppm

电流斜率

0.0001~0.6A/us

0.0001~6A/us

0.0001~0.9A/us

0.0001~9A/us

0.0001~1.2A/us

0.0001~12A/us

电流测量

量程

0~60A

0~600A

0~90A

0~900A

0~120A

0~1200A

精度

1mA

10mA

1.5mA

15mA

2mA

20mA

分辨率

0.05%+0.05%F.S.

0.05%+0.05%F.S.

0.05%+0.05%F.S.

电压测量

量程

-0.7V~4V

-3.3V~20V

-0.7V~4V

-3.3V~20V

-0.7V~4V

-3.3V~20V

分辨率

0.1mV

1mV

0.1mV

1mV

0.1mV

1mV

精度

0.025%+0.025%F.S.

0.025%+0.025%F.S.

0.025%+0.025%F.S.

其他规格

AC电压

220VAC ±10%,50~60Hz,3600VA

220VAC ±10%,50~60Hz,5400VA

220VAC ±10%,50~60Hz,7200VA

操作温度

0~40℃

0~40℃

0~40℃

满功率操作温度

0~25℃

0~25℃

0~25℃

重量

67kg

90kg

122kg

尺寸(W×H×D含脚轮)

432mm*385mm*712.2mm

432mm*563mm*715.2mm

432mm*700mm*712.2mm

规格表-2

型号

FT682007N-40-150

FT68203N-40-600

FT68206N-40-1200

电压*3

40V

40V

40V

电流

150A

600A

1200A

功率*2

750W

3,000W

6,000W

满电流最低操作电压

0.2V/150A

0.2V/600A

0.2V/1200A

恒电流模式

量程

0-15A

0-150A

0-60A

0-600A

0-120A

0-1200A

分辨率

1mA

10mA

1mA

10mA

2mA

20mA

精度

0.05%+0.1%F.S.

0.05%+0.05%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S.

恒电压模式

量程

0-8V

0-40V

0-8V

0-40V

0-8V

0-40V

分辨率

0.2mV

1mV

0.2mV

1mV

0.2mV

1mV

精度

0.025%+0.025%F.S.

0.025%+0.025%F.S.

0.025%+0.025%F.S.

恒功率模式*4

量程

0‐750W

0‐3,000W

0‐6,000W

分辨率

12.5mW

50mW

100mW

精度

0.2%+0.2% F.S.

0.2%+0.2% F.S.

0.2%+0.2% F.S.

恒电阻模式*4

量程

0.01~53Ω

0.1~266Ω

0.002~13.2Ω

0.02~66Ω

0.001~6.7Ω

0.013~33Ω

精度

Vin/Rset*(0.2%)+0.2%IF.S.

Vin/Rset*(0.2%)+0.2%IF.S.

Vin/Rset*(0.2%)+0.2%IF.S.

瞬态测量

T1&T2

10us~60s

10us~60s

10us~60s

分辨率

2us

2us

2us

精度

2us+100ppm

2us+100ppm

2us+100ppm

电流斜率

0.0001~0.15A/us

0.0001~1.5A/us

0.0001~0.6A/us

0.0001~6A/us

0.0001~1.2A/us

0.0001~12A/us

电流测量

量程

0-15A

0-150A

0-60A

0-600A

0-120A

0-1200A

分辨率

1mA

10mA

1mA

10mA

2mA

20mA

精度

0.05%+0.1%F.S.

0.05%+0.05%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S.

电压测量

量程

0-8V

0-40V

0-8V

0-40V

0-8V

0-40V

分辨率

0.2mV

1mV

0.2mV

1mV

0.2mV

1mV

精度

0.025%+0.025%F.S.

0.025%+0.025%F.S.

0.025%+0.025%F.S.

其他规格

AC电压

220VAC ±10%,50~60Hz,300VA

220VAC ±10%,50~60Hz,300VA

220VAC ±10%,50~60Hz,480VA

操作温度

0~40℃

0~40℃

0~40℃

满功率操作温度

0~25℃

0~25℃

0~25℃

重量

28kg

40kg

72kg

尺寸

432mm(W)*132mm(H)*662.2mm(D)

432mm(W)*132mm(H)*662.2mm(D)

432mm(W)*222mm(H)*662.2mm(D)

规格表-3

型号

FT682007N-20-250

FT68203N-20-1000

FT68206N-20-2000

电压*3

20V

20V

20V

电流

250A

1000A

2000A

功率*2

750W

3,000W

6,000W

满电流最低操作电压

0.2V/250A

0.2V/1000A

0.2V/2000A

恒电流模式

量程

0-25A

0-250A

0-100A

0-1000A

0-200A

0-2000A

分辨率

1mA

10mA

10mA

100mA

10mA

1000mA

精度

0.05%+0.1%F.S.

0.05%+0.05%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S.

恒电压模式

量程

0-4V

0-20V

0-4V

0-20V

0-4V

0-20V

分辨率

0.1mV

1mV

0.1mV

1mV

0.1mV

1mV

精度

0.025%+0.025%F.S.

0.025%+0.025%F.S.

0.025%+0.025%F.S.

恒功率模式*4

量程

0‐750W

0‐3,000W

0‐6,000W

分辨率

12.5mW

50mW

100mW

精度

0.2%+0.2% F.S.

0.2%+0.2% F.S.

0.2%+0.2% F.S.

恒电阻模式*4

量程

0.003~16Ω

0.03~80Ω

0.0008~4Ω

0.008~20Ω

0.0004~2Ω

0.004~10Ω

精度

Vin/Rset*(0.2%)+0.2%IF.S.

Vin/Rset*(0.2%)+0.2%IF.S.

Vin/Rset*(0.2%)+0.2%IF.S.

瞬态测量

T1&T2

10us~60s

10us~60s

10us~60s

精度

2us+100ppm

2us+100ppm

2us+100ppm

电流斜率

0.0001~0.25A/us

0.0001~2.5A/us

0.0001~1A/us

0.0001~10A/us

0.0001~2A/us

0.0001~20A/us

电流测量

量程

0-25A

0-250A

0-100A

0-1000A

0-200A

0-2000A

分辨率

1mA

10mA

10mA

100mA

10mA

1000mA

精度

0.05%+0.1%F.S.

0.05%+0.05%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S.

0.05%+0.1%F.S.

0.05%+0.05%F.S.

电压测量

量程

0-4V

0-20V

0-4V

0-20V

0-4V

0-20V

分辨率

0.1mV

1mV

0.1mV

1mV

0.1mV

1mV

精度

0.025%+0.025%F.S.

0.025%+0.025%F.S.

0.025%+0.025%F.S.

其他规格

AC电压

220VAC ±10%,50~60Hz,300VA

220VAC ±10%,50~60Hz,300VA

220VAC ±10%,50~60Hz,480VA

操作温度

0~40℃

0~40℃

0~40℃

满功率操作温度

0~25℃

0~25℃

0~25℃

重量

28kg

40kg

72kg

尺寸

432mm(W)*132mm(H)*662.2mm(D)

432mm(W)*132mm(H)*662.2mm(D)

432mm(W)*222mm(H)*662.2mm(D)

资料下载

费思FT超低电压大电流直流电子负载NZ N系列.pdf

👀 你可能也感兴趣的 1

查看全部同类产品 →

选择嘉品的四大理由

22年行业积累,3000+客户信赖,构建仪器配套领域的专业服务体系

🎯

全品类一站式

17334款产品覆盖6大品类,154个国际品牌资源,从选型到配套一步到位,无需多头对接

  • 电学测试 / 力学可靠性 / 尺寸测量
  • 涂装检测 / 材料检测 / 行业专用
  • 实验室设备 / 仪器仪表配件耗材
🔬

专业技术团队

100+人的技术团队,涵盖售前咨询、方案设计、安装调试、售后维保全流程服务能力

  • 20+年行业经验资深工程师
  • GB/IEC/ISO标准体系深度理解
  • 53大行业配套实战经验
📊

数智化服务

在线选型、方案管理、设备档案、报修追踪,全流程数字化服务高效协同

  • 在线产品选型与方案配置
  • 设备电子档案与维保记录
  • 在线报修与工单追踪
🤝

快速响应保障

400服务热线1小时响应,重点区域24小时上门,备件库充足保障设备停机时间最短

  • 400-6886-456 全国服务热线
  • 1小时响应 / 24小时上门
  • 充足备件库 / 快速维修通道

全生命周期服务体系

从选型配套到维修保养,覆盖仪器设备全生命周期的一站式专业服务

📋

实验室整体规划

按行业标准与客户需求,提供从实验室布局、设备选型到安装调试的一站式整体方案,场景适配率≥98%。

🔧

非标定制设备

30%高级研发占比、100+专业技术团队,可按特殊需求定制液冷兼容试验箱等专用设备。

☁️

数智化服务

仪器选型、采购、使用、维保全流程线上化,工单可查、进度可视,效率提升80%。

🛠️

全周期售后服务

报修2小时响应,设备故障一次性修复率≥99%;定期保养提醒、精度校准、资产盘点。

📖

选购指南

覆盖环境可靠性、精密计量、材料分析等全品类仪器选型要点,帮您选对设备不踩坑。

🎓

嘉品课堂

定期开展技术培训与知识分享,提升团队仪器操作与维保技能。

服务流程

从需求沟通到售后维保,5步标准化服务保障方案落地

1

需求沟通

了解行业场景、检测标准与预算,专属顾问1对1对接

→
2

方案设计

匹配17334+款产品,24小时内输出完整配套方案

→
3

设备配套

精选154大优质品牌,支持非标定制,确保设备高适配

→
4

安装调试

工程师上门安装、联调、培训,确保设备顺利投产

→
5

售后维保

2小时快速响应,99%一次修复,终身技术支持

准备升级您的质检实验室?

全品类仪器一站式服务:53大行业配套方案、专业选型指南与全生命周期维保支持

或拨打服务热线 400-6886-456,专业技术团队1小时内响应

2026-11-23 07:52:07
在线客服
嘉品AI 客服中心 游客
您好,我是嘉品仪器客服 👋
有什么可以帮您?
🖼️
📁
文件
✂️
截图
输入产品名称或型号AI自动回复,文字/图片/截图/文件都可发送,有问必答
↘
画笔模式:直接在图上涂鸦 · 裁剪模式:拖拽选区后点「应用裁剪」
