简述
FTI5000保险丝测试仪，是专门针对各式熔断器，保险丝等产品测试、验证而设计的专业设备。测试台可以满足：GB/T 9364.1-2015 小型熔断器 第1部分：小型熔断器定义和小型熔断体通用要求、GB/T 31465.1-2015 道路车辆 熔断器 第1部分：定义和通用试验要求、GB/T 13539.1-2015 低压熔断器 第1部分：基本要求等标准测试要求。
FTI5000搭载高性能测试设备，可模拟各种工况测试，如耐久测试、熔断计时、分断测试、脉冲测试、电流循环冲击、电流梯度测试等特性测试。测试仪还具备电压及温度测量功能，可实现对保险丝的电压降及温度进行测试并自动计算等效电阻值和功率损耗值。测试过程中，可实时显示带载波形并支持测试数据保存与导出
特点
具备多种电流规格，最大可达20000A；

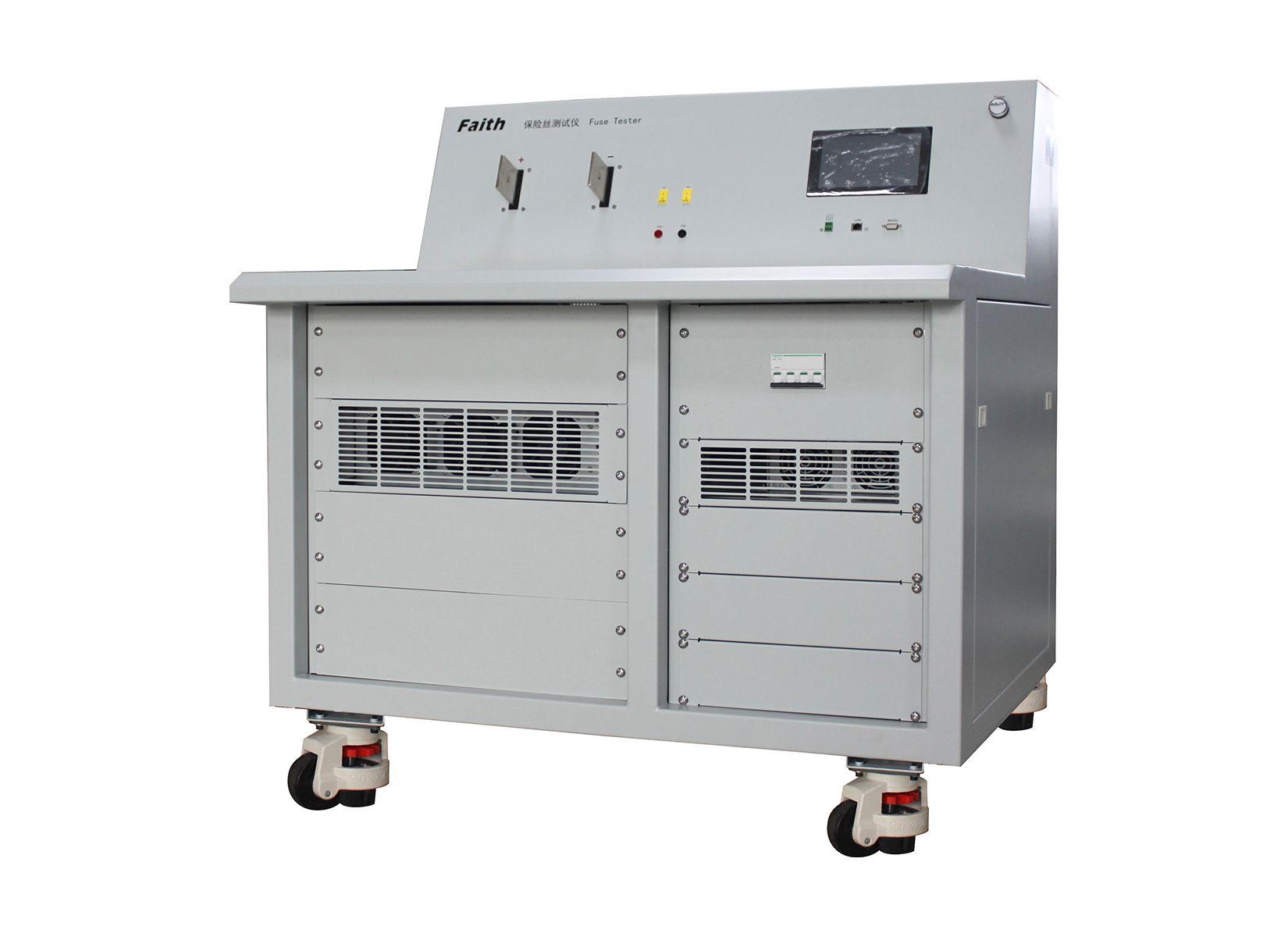

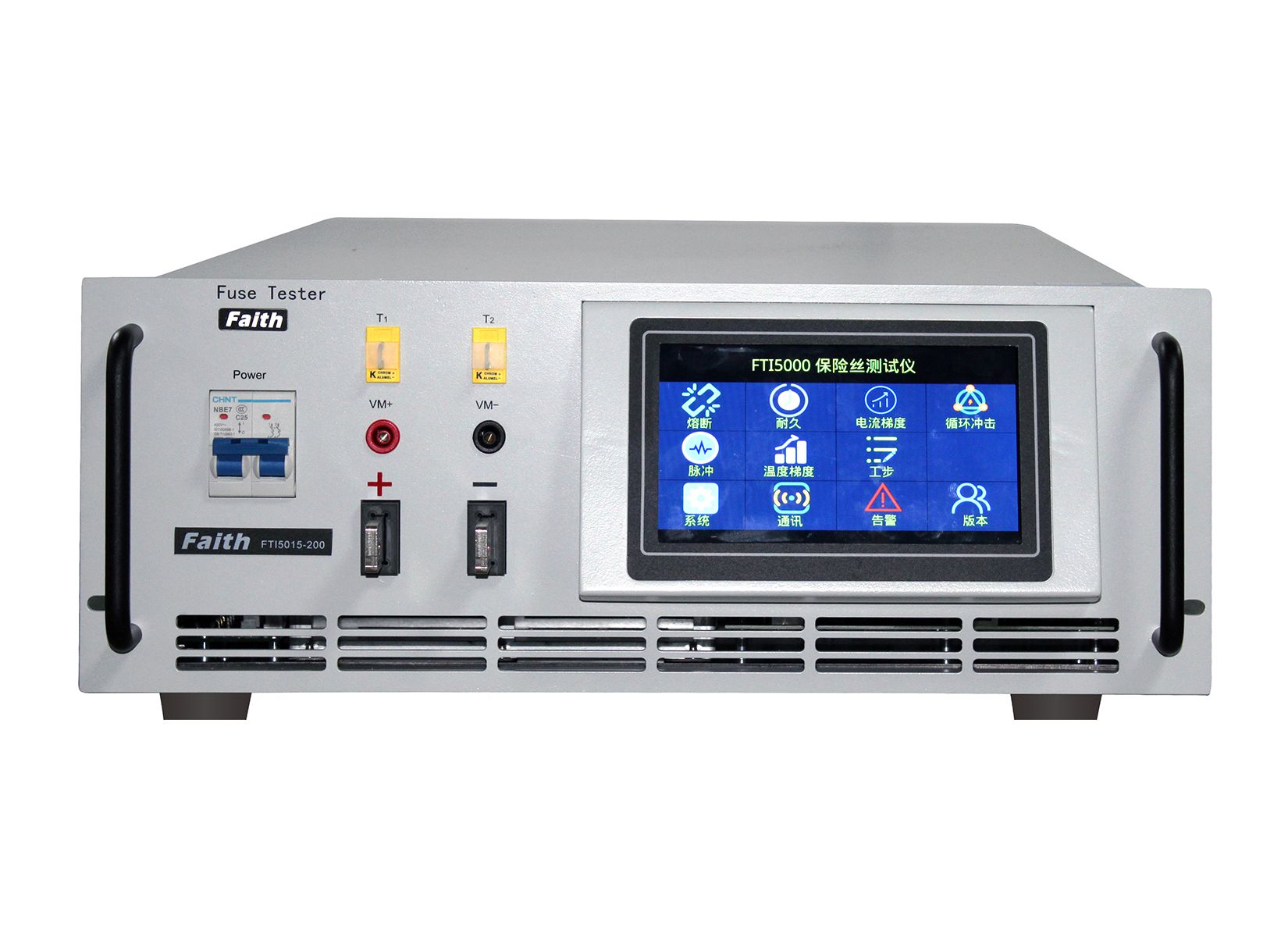

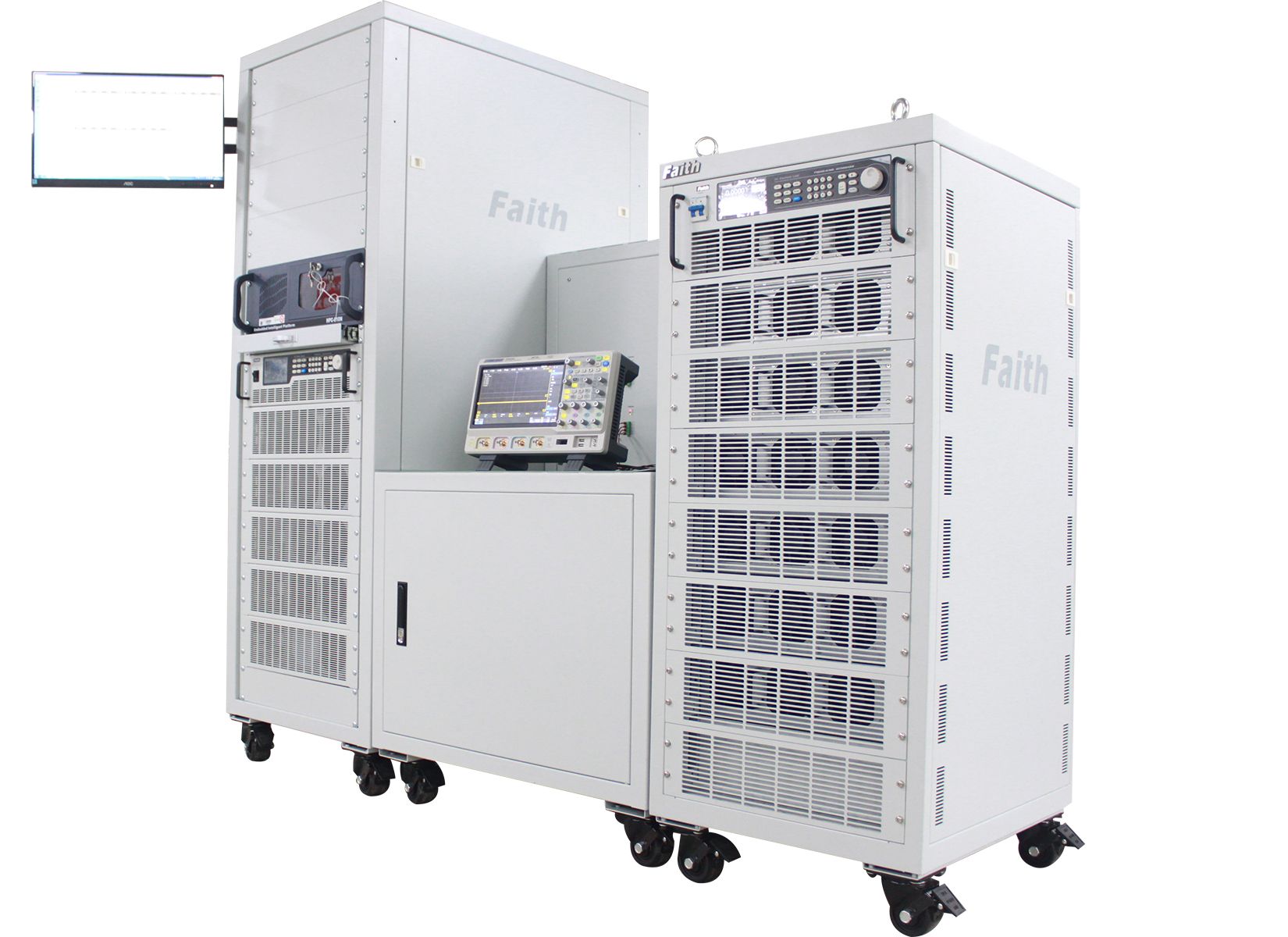

具有单机系统（4U体积）、台式系统、分离式系统三种可选；
分离式系统支持10～1500V多电压规格可选；
测试电流：DC，1～Imax，可调节；
电流精度：0.5%；
电流上升可设置，最小时间：≤1ms；
计时分辨率：0.1ms；
10倍电流时间误差≤1ms；
具备分断测试功能，分断电流波形可导出(部分产品)；
具备耐久性测试功能，通、短测试时间可设置；
具备电流工步测试功能，测试步长，电流及循环次数可设置；
具备电流梯度测试功能，负载带载的电流和时序可编辑（符合GB/T 31465.1-2015测试要求）；
具备电流循环测试功能（电流冲击波形符合GB/T 31465.3-2015、GB/T 31465.4-2015及IEC 60269-6:2010测试要求）；
具备2CH温度采样与1CH电压采样，可采集熔断器温度与电压降；
配备多种通信接口：RS485、LAN、CAN；
7”触摸屏操作，中英文菜单界面。
应用领域
保险丝、熔断器测试
线束测试
端子及接插件测试
汽车电器盒、继电器测试
器件品质检测

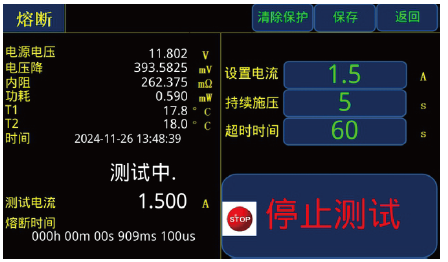

熔断测试
FTI5000系列保险丝测试仪熔断时间精确毫秒计时。10倍率电流测试，时间误差≤1ms。熔断后自动进入继续施压（0~9.9分钟可设置）。熔断测试下，还可以设置测试超时时间。当测试时间超过超时间，测试将自动终止。
耐久测试
耐久性测试（也称老化试验）。FTI5000系列可设置0～999个周期，通电时间可设1分钟～120小时，断电时间可设1分钟～120小时。

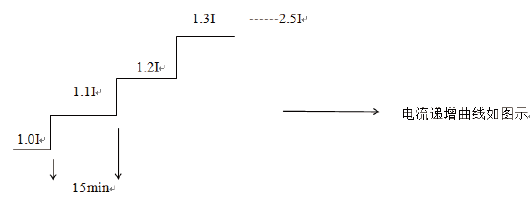

电流梯度测试
电流梯度测试，每间隔一定时间递增起始电流的10%，测试过程产品熔断，会显示“熔断”并给出显示提示，递增至2.5倍电流产品不熔断则显示“测试完成”。时间间隔范围为：0.01s-3600s。
电流工步测试
可编辑测试电流的时序，模拟复杂测试序列，实现多电流切换测试要求。工步测试长度最长100步，单步测试时间范围为：0.1ms-99999s。工步循环最多60000次。

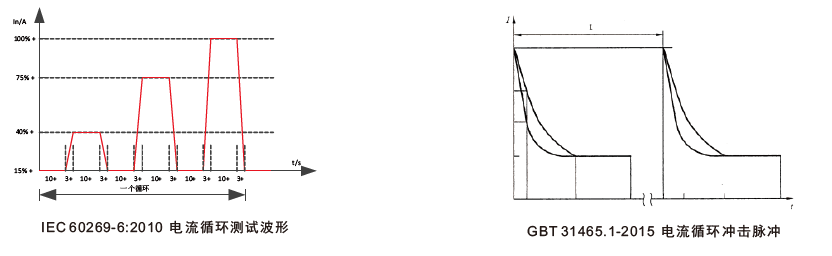

电流循环冲击脉冲
可按国标（GB/T 31465.1-2015、GB/T13539.6-2013）及IEC60296-6：2010电流循环测试波形要求，拟合序列测试曲线。允许循环测试50000次。测试结束未熔断，则给出测试结果及循环次数。测试过程中，出现熔断，记录熔断时间与循环次数。

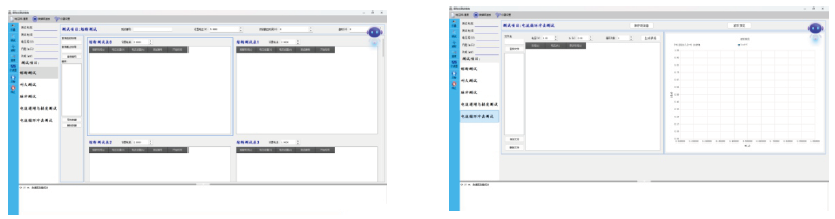

电脑图形化操作软件
FTI5000系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、导出报表、打印报告等，方便用户使用。
订购信息
产品型号 | 电流 | 测试电压/功率 | 备注 |
FTI5015-100 | 100A | 15V/1500W | 熔断测试 |
FTI5015-200 | 200A | 15V/3000W | |
FTI5024-125 | 125A | 24V/3000W | |
FTI5015-400 | 400A | 15V/6kW | |
FTI5081-100 | 100A | 81V/8kW | |
FTI5015-600 | 600A | 15V/9kW | |
FTI5015-800 | 800A | 15V/12kW | |
FTI5015-1000 | 1000A | 15V/15kW | |
FTI5015-1500 | 1500A | 15V/22.5kW | |
FTI5015-2000 | 2000A | 15V/30kW | |
FTS5010-3600 | 3600A | 0～10V/36kW | |
FTS5015-5100E | 5100A | 0～15V/瞬间功率75kW，持续功率42kW | |
FTS5010-6000E | 6000A | 0～10V/瞬间功率60kW，持续功率30kW | |
FTS5010-8400E | 8400A | 0～10V/瞬间功率84kW，持续功率60kW | |
FTS5010-10000E | 10000A | 0～10V/瞬间功率100kW，持续功率60kW | |
FTS5300MU-500-720E | 720A | 0～500V/瞬间功率100kW，持续功率60kW | 熔断、分断测试 |
FTS5300MU-800-675E | 675A | 0～800V/瞬间功率150kW，持续功率120kW |
规格参数
型号 | FTI5015-200 | FTI5015-400 | FTI5015-600 | FTI5015-1000 | FTI5015-2000 |
测试电压 | 15V（不可调节） | ||||
电流测试范围*1 | 0～200A | 0～400A | 0～600A | 0～1000A | 0～2000A |
最大瞬时测试功率 | 3000W | 6000W | 9000W | 15000W | 30000W |
Imax最小上升时间 | ≤0.5ms | ≤0.5ms | ≤0.5ms | ≤1ms | ≤1ms |
最小电流分辨率 | 0.001A | 0.001A | 0.001A | 0.001A | 0.001A |
电流精度*2 | ≤0.5% | ≤0.5% | ≤0.5% | ≤0.5% | ≤0.5% |
时间测量分辨率 | 0.1ms | 0.1ms | 0.1ms | 0.1ms | 0.1ms |
时间测量精度（10倍电流） | ≤1ms | ≤1ms | ≤1ms | ≤1ms | ≤1ms |
温度采集通道 | 2CH | ||||
温度测量类型 | K型热电偶 | ||||
温度测量精度 | 1℃+0.5% | ||||
电压采集通道 | 1CH | ||||
电压测量范围 | 0～40V | ||||
电压测量精度 | 0.025%+0.025%F.S. | ||||
其他规格 | |||||
交流输入 | 单相，220VAC | 三相，340VAC～420VAC，频率47Hz～63Hz | |||
工作温度 | 0℃～40℃ | ||||
存储温度 | -20℃～70℃ | ||||
使用海拔 | ＜2000m | ||||
