简述

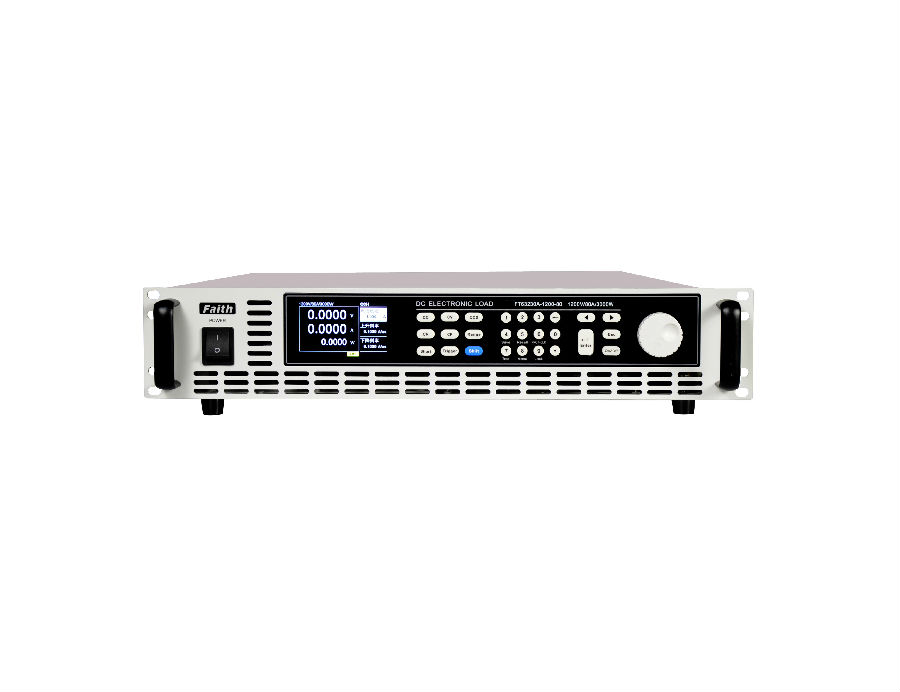

FT63200A/E/H系列中功率可编程直流电子负载，是基于高可靠性及高功率密度进行设计，可实现2U/3kW，其功率密度是传统负载的两倍。
FT63200A/E/H系列有150V、600V、1200V三种电压范围，单机功率范围从600W至3kW。其更宽的工作范围，极快的动态频率，有效增加了测试能力和应用范围。全系列产品都具备强大的过载能力，瞬间过功率拉载可达额定功率2倍，能有效降低测试成本。
FT63200A/E/H具备LAN、RS485、CAN、USB、RS232等多种通讯接口以及模拟量接口，支持SCPI、Modbus、CANopen通讯协议，为系统集成应用提供了极大便利。
特点
高功率密度设计，整机可实现3kW/2U；
单机功率：600W～3000W，通过主/从并联，最大功率可扩展至30kW；
电压等级：150V、600V、1200V；
高精度，电压精度为(0.025%+0.025%F.S.)；电流精度为(0.05%+0.05%F.S.)；
多种工作模式：CC、CV、CR、CP、CRD、CPD、CV+CC、CR+CC、CP+CC操作模式；
采样速度500kHz；
单机最高电流斜率为40A/us（H系列）；
30kHz动态扫描功能；
远程数据传输率可达1kHz，能极大提高通讯接口数据获取能力；
瞬时过功率带载功能，瞬间带载能力可达到额定功率的两倍；
OCP、OPP、LED模拟、负载效应、电池内阻、电池放电测试功能；
时间测量，(Vpk+/-)测量功能；
自动测试功能，正弦波带载功能，序列功能；
全面的保护功能：过电压、过电流、过温度、限电流、限功率、输入反接、断电记忆等；
外部模拟编程输入与电流监视输出，且具备高压隔离能力；
TFT彩色液晶显示屏，中英文菜单界面；
配备多种通信接口：RS485、LAN、USB、RS232、CAN（选配）；
支持SCPI与ModBus通讯协议。
级联
FT63200A/E/H系列的级联功能，支持高达10台负载的并机使用，扩展电子负载的功率使用范围。级联时，每个负载自主均流，从机自动复制主机的带载参数。单机也可独立使用，功率配置更灵活。
瞬时过功率加载功能
FT63200A/E/H系列电子负载具有瞬时2倍以上超过额定功率拉载能力。在模拟直流电机启动特性，电源瞬时过载特性，动力电池的瞬时高倍率放电特性，功率型电力电子器件瞬时带载能力等瞬时大功率拉载测试中，可极大地节约成本。
多接口与多协议
FT63200A/E/H系列配备多种通讯接口，同时支持SCPI与Modbus两种通讯协议。用户可以根据需求在菜单进行配置，这样使得系统集成更加灵活。

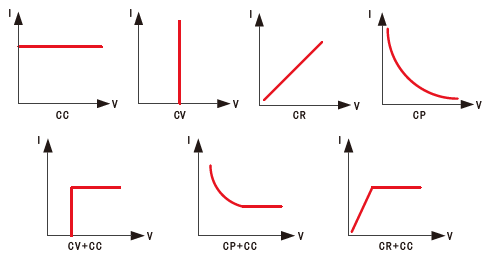

多种工作模式
FT63200A/E/H系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式，能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求，设置电流限制值，避免在测试过程中出现过流损坏测试产品的情况出现。其中CV+CC模式可以应用于模拟电池充电特性，测试充电桩以及车载充电机等类似产品。CR+CC模式可模拟电源电压电流限制及精度测试。

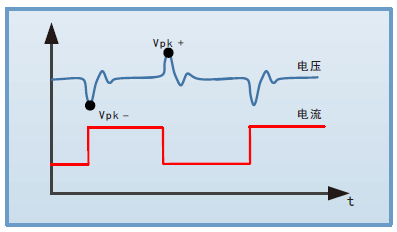

30kHz动态扫频,Vpk+/-捕获
FT63200A/E/H系列具有动态扫频功能，最高可设置频率30kHz。测试时通过调整电流拉载频率，捕捉和记录被测电源在整个过程中的峰值电压Vpk+、谷值电压Vpk-及发生频率点。能有效测试各类电源在不同频率下的动态响应
。

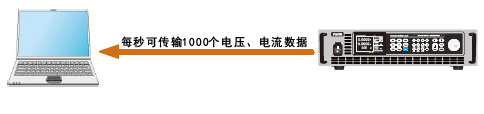

1kHz数据传输
FT63200A/E/H系列能为用户提供高达1kHz的数据传输量，即每秒1000个电压、电流数据点，以便实现波形绘制与动态数据分析等功能。在系统集成应用中，上位机通过此功能可免去示波器与高速电流采集硬件，直接获取大量测试数据，降低成本。
时间测量

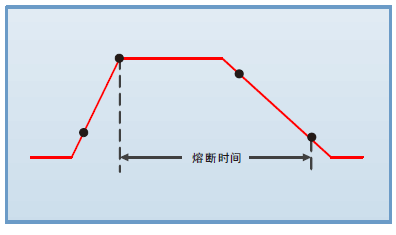

FT63200A/E/H系列电子负载具有时间测量功能。通过捕获外部开关量信号，结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间，以及保险丝熔断时间与断路器响应时间等。

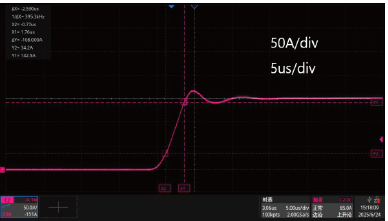

超高电流斜率
FT63200H系列具有超高的电流斜率，单机电流最大斜率可达 40A/μs。在瞬息万变的测试需求中，能够瞬间完成负载切换，精准模拟真实工况下的电流突变，无论是对开关电源的瞬态响应测试，还是对芯片内核电源的快速拉载评估，都能提供微秒级的动态响应，让测试数据更及时、更准确。

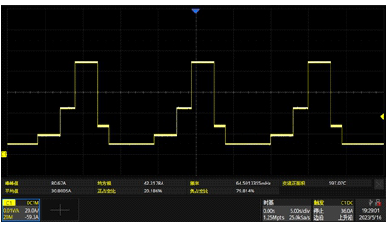

序列功能
FT63200A/E/H系列电子负载提供了序列测试功能，最多可编辑50个测试文件，每个100步。支持CC、CV、CR、CP等多种模式下的负载时序变化，并同时支持文件链接等序列编辑功能。最多可完成5000步的时序编辑，单步时间范围为：0.1ms～99999s。

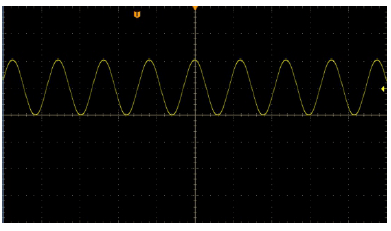

正弦波动态带载
FT63200A/E/H系列具备正弦波带载电流功能，可应用于燃料电池的阻抗分析测试。
外部模拟编程
FT63200A/E/H系列具备外部模拟编程功能。其他设备可通过一个外部电压信号（直流或交流）对负载进行连续控制。0～10V的外部电压信号，对应0～100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。
<>

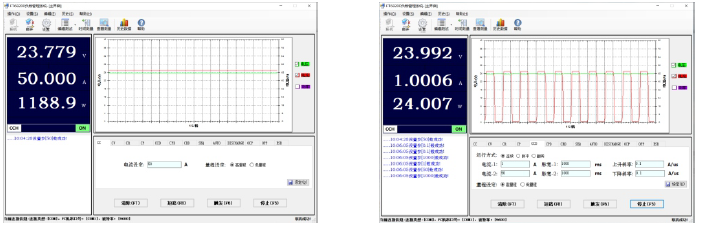

电脑图形化操作软件
FT63200A/E/H系列提供了一款具有虚拟仪器功能的上位机软件，可以实时读取测试数据、生成图像、导出报表、打印报告等，方便客户使用。
选购信息
名称 | 型号或规格 | 说明 |
CAN适配卡 | FT63201C | 工厂出货前安装 |
订购信息
产品系列 | 功率等级 | 150V | 600V | 1200V | 高度 |
A系列 | 600W | FT63206A-150-60 | FT63206A-600-40 | FT63206A-1200-15 | 2U |
FT63206A-150-120 | - | - | 2U | ||
750W | FT63207A-150-75 | FT63207A-600-50 | FT63207A-1200-20 | 2U | |
1200W | FT63212A-150-120 | FT63212A-600-75 | FT63212A-1200-30 | 2U | |
FT63212A-150-240 | - | - | 2U | ||
1500W | FT63215A-150-150 | FT63215A-600-100 | FT63215A-1200-40 | 2U | |
FT63215A-150-240 | - | - | 2U | ||
2250W | FT63222A-150-225 | FT63222A-600-150 | FT63222A-1200-60 | 2U | |
3000W | FT63230A-150-300 | FT63230A-600-200 | FT63230A-1200-80 | 2U | |
E系列 | 600W | FT63206E-150-60 | FT63206E-600-40 | FT63206E-1200-15 | 2U |
FT63206E-150-120 | - | - | 2U | ||
750W | FT63207E-150-75 | FT63207E-600-50 | FT63207E-1200-20 | 2U | |
1200W | FT63212E-150-120 | FT63212E-600-75 | FT63212E-1200-30 | 2U | |
FT63212E-150-240 | - | - | 2U | ||
1500W | FT63215E-150-150 | FT63215E-600-100 | FT63215E-1200-40 | 2U | |
FT63215E-150-240 | - | - | 2U | ||
2250W | FT63222E-150-225 | FT63222E-600-150 | FT63222E-1200-60 | 2U | |
3000W | FT63230E-150-300 | FT63230E-600-200 | FT63230E-1200-80 | 2U | |
H系列 | 600W | FT63206H-150-60 | FT63206H-600-40 | FT63206H-1200-12 | 2U |
750W | FT63207H-150-75 | FT63207H-600-50 | FT63207H-1200-15 | 2U | |
1200W | FT63212H-150-120 | FT63212H-600-75 | FT63212H-1200-24 | 2U | |
1500W | FT63215H-150-150 | FT63215H-600-100 | FT63215H-1200-30 | 2U | |
2250W | FT63222H-150-225 | FT63222H-600-150 | FT63222H-1200-45 | 2U | |
3000W | FT63230H-150-300 | FT63230H-600-200 | FT63230H-1200-60 | 2U |
规格参数
型号 | FT63206A/E-150-60 | FT63206A/E-600-40 | FT63206A/E-1200-15 | |||
电压 | 150V | 600V | 1200V | |||
电流 | 60A | 40A | 15A | |||
功率 | 600W | 600W | 600W | |||
最小操作电压 | 1.5V@60A | 8V@40A | 20V@15A | |||
恒电流 | ||||||
量程 | 6A | 60A | 4A | 40A | 1.5A | 15A |
分辨率 | 0.1mA | 1mA | 0.1mA | 1mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
恒电压 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
恒电阻 | ||||||
量程 | 0.09～500Ω | 0.9～2500Ω | 0.56～3000Ω | 5.6～15000Ω | 3～16000Ω | 30～80000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | |||
恒功率 | ||||||
量程 | 600W | 600W | 600W | |||
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
动态 | ||||||
T1&T2 | 10us～60S | 10us～60S | 10us～60S | |||
分辨率 | 2us | 2us | 2us | |||
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||
斜率 | 0.001～0.06A/us | 0.01～0.6A/us | 0.0001～0.04A/us | 0.001～0.4A/us | 0.0001～0.025A/us | 0.001～0.25A/us |
电流测量 | ||||||
量程 | 6A | 60A | 4A | 40A | 1.5A | 15A |
分辨率 | 0.1mA | 1mA | 0.1mA | 1mA | 0.1mA | 01mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
电压测量 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
其他规格 | ||||||
AC电压 | 110Vac/220Vac±10%，50～60Hz，220VA | |||||
温度 | 0～40℃ | |||||
重量 | 16kg | |||||
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) | |||||
型号 | FT63207A/E-150-75 | FT63207A/E-600-50 | FT63207A/E-1200-20 | |||
电压 | 150V | 600V | 1200V | |||
电流 | 75A | 50A | 20A | |||
功率 | 750W | 750W | 750W | |||
最小操作电压 | 1.5V@75A | 8V@50A | 20V@20A | |||
恒电流 | ||||||
量程 | 7.5A | 75A | 5A | 50A | 2A | 20A |
分辨率 | 0.2mA | 2mA | 0.1mA | 1mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
恒电压 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
恒电阻 | ||||||
量程 | 0.074～400Ω | 0.74～2000Ω | 0.446～2400Ω | 4.46～12000Ω | 2.23～12000Ω | 22.3～60000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | Vin/Rset*(0.2%)+0.2%IF.S | |||
恒功率 | ||||||
量程 | 750W | 750W | 750W | |||
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
动态 | ||||||
T1&T2 | 10us～60s | 10us～60s | 10us～60s | |||
分辨率 | 2us | 2us | 2us | |||
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||
斜率 | 0.001～0.07A/us | 0.001～0.7A/us | 0.0001～0.05A/us | 0.001～0.5A/us | 0.0001～0.03A/us | 0.001～0.3A/us |
电流测量 | ||||||
量程 | 7.5A | 75A | 5A | 50A | 2A | 20A |
分辨率 | 0.2mA | 2mA | 0.1mA | 1mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
电压测量 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
其他规格 | ||||||
AC电压 | 110Vac/220Vac±10%，50～60Hz，220VA | |||||
温度 | 0～40℃ | |||||
重量 | 16kg | |||||
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) | |||||
型号 | FT63212A/E-150-120 | FT63212A/E-600-75 | FT63212A/E-1200-30 | |||
电压 | 150V | 600V | 1200V | |||
电流 | 120A | 75A | 30A | |||
功率 | 1200W | 1200W | 1200W | |||
最小操作电压 | 1.5V@120A | 8V@75A | 20V@30A | |||
恒电流 | ||||||
量程 | 12A | 120A | 7.5A | 75A | 3A | 30A |
分辨率 | 1mA | 10mA | 0.2mA | 2mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
恒电压 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
恒电阻 | ||||||
量程 | 0.045～250Ω | 0.45～1250Ω | 0.3～1600Ω | 3～8000Ω | 1.5～8000Ω | 15～40000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | |||
恒功率 | ||||||
量程 | 1200W | 1200W | 1200W | |||
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
动态 | ||||||
T1&T2 | 10us～60s | 10us～60s | 10us～60s | |||
分辨率 | 2us | 2us | 2us | |||
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||
斜率 | 0.001～0.12A/us | 0.01～1.2A/us | 0.0001～0.075A/us | 0.001～0.75A/us | 0.0001～0.045A/us | 0.001～0.45A/us |
电流测量 | ||||||
量程 | 12A | 120A | 7.5A | 75A | 3A | 30A |
分辨率 | 1mA | 10mA | 0.2mA | 2mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
电压测量 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
其他规格 | ||||||
AC电压 | 110Vac/220Vac±10%，50～60Hz，220VA | |||||
温度 | 0～40℃ | |||||
重量 | 18kg | |||||
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) | |||||
型号 | FT63215A/E-150-150 | FT63215A/E-600-100 | FT63215A/E-1200-40 | |||
电压 | 150V | 600V | 1200V | |||
电流 | 150A | 100A | 40A | |||
功率 | 1500W | 1500W | 1500W | |||
最小操作电压 | 1.5V@150A | 8V@100A | 20V@40A | |||
恒电流 | ||||||
量程 | 15A | 150A | 10A | 100A | 4A | 40A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
恒电压 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
恒电阻 | ||||||
量程 | 0.037～200Ω | 0.37～1000Ω | 0.223～1200Ω | 2.23～6000Ω | 1.115～6000Ω | 11.15～30000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | |||
恒功率 | ||||||
量程 | 1500W | 1500W | 1500W | |||
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
动态 | ||||||
T1&T2 | 10us～60s | 10us～60s | 10us～60s | |||
分辨率 | 2us | 2us | 2us | |||
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||
斜率 | 0.001～0.14A/us | 0.01～1.4A/us | 0.0001～0.1A/us | 0.001～1A/us | 0.0001～0.06A/us | 0.001～0.6A/us |
电流测量 | ||||||
量程 | 15A | 150A | 10A | 100A | 4A | 40A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
电压测量 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
其他规格 | ||||||
AC电压 | 110Vac/220Vac±10%，50～60Hz，220VA | |||||
温度 | 0～40℃ | |||||
重量 | 18kg | |||||
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) | |||||
型号 | FT63222A/E-150-225 | FT63222A/E-600-150 | FT63222A/E-1200-60 | |||
电压 | 150V | 600V | 1200V | |||
电流 | 225A | 150A | 60A | |||
功率 | 2250W | 2250W | 2250W | |||
最小操作电压 | 1.5V@225A | 8V@150A | 20V@60A | |||
恒电流 | ||||||
量程 | 22.5A | 225A | 15A | 150A | 6A | 60A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
恒电压 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
恒电阻 | ||||||
量程 | 0.025～133Ω | 0.25～666Ω | 0.149～800Ω | 1.49～4000Ω | 0.744～4000Ω | 7.44～20000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | |||
恒功率 | ||||||
量程 | 2250W | 2250W | 2250W | |||
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
动态 | ||||||
T1&T2 | 10us～60s | 10us～60s | 10us～60s | |||
分辨率 | 2us | 2us | 2us | |||
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||
斜率 | 0.001～0.21A/us | 0.01～2.1A/us | 0.0001～0.15A/us | 0.001～1.5A/us | 0.0001～0.06A/us | 0.001～0.6A/us |
电流测量 | ||||||
量程 | 22.5A | 225A | 15A | 150A | 6A | 60A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
电压测量 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
其他规格 | ||||||
AC电压 | 110Vac/220Vac±10%，50～60Hz，220VA | |||||
温度 | 0～40℃ | |||||
重量 | 20kg | |||||
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) | |||||
型号 | FT63230A/E-150-300 | FT63230A/E-600-200 | FT63230A/E-1200-80 | |||
电压 | 150V | 600V | 1200V | |||
电流 | 300A | 200A | 80A | |||
功率 | 3000W | 3000W | 3000W | |||
最小操作电压 | 1.5V@300A | 8V@200A | 20V@80A | |||
恒电流 | ||||||
量程 | 30A | 300A | 20A | 200A | 8A | 80A |
分辨率 | 0.6mA | 6mA | 0.4mA | 4mA | 0.2mA | 2mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
恒电压 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 0.5mV | 2.5mV | 2mV | 10mV | 4mV | 20mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
恒电阻 | ||||||
量程 | 0.019～100Ω | 0.19～500Ω | 0.112～600Ω | 1.12～3000Ω | 0.558～3000Ω | 5.58～15000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | |||
恒功率 | ||||||
量程 | 3000W | 3000W | 3000W | |||
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
动态 | ||||||
T1&T2 | 10us～60s | 10us～60s | 10us～60s | |||
分辨率 | 2us | 2us | 2us | |||
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||
斜率 | 0.001～0.28A/us | 0.01～2.8A/us | 0.0001～0.2A/us | 0.001～2A/us | 0.0001～0.12A/us | 0.001～1.2A/us |
电流测量 | ||||||
量程 | 30A | 300A | 20A | 200A | 8A | 80A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.2mA | 2mA |
精度 | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | |||
电压测量 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
其他规格 | ||||||
AC电压 | 110Vac/220Vac±10%，50～60Hz，220VA | |||||
温度 | 0～40℃ | |||||
重量 | 22kg | |||||
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) | |||||
型号 | FT63230H-150-300 | FT63230H-600-200 | FT63230H-1200-60 | |||
电压 | 150V | 600V | 1200V | |||
电流 | 300A | 200A | 60A | |||
功率 | 3000W | 3000W | 3000W | |||
最小操作电压 | 1.5V@300A | 8V@200A | 20V@60A | |||
恒电流 | ||||||
量程 | 30A | 300A | 20A | 200A | 6A | 60A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | |||
恒电压 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
恒电阻 | ||||||
量程 | 0.019～100Ω | 0.19～500Ω | 0.112～600Ω | 1.12～3000Ω | 0.75～4000Ω | 7.5～20000Ω |
精度 | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | Vin/Rset*(0.2%)+0.2%IF.S. | |||
恒功率 | ||||||
量程 | 3000W | 3000W | 3000W | |||
精度 | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | 0.2%+0.2% F.S. | |||
动态 | ||||||
T1&T2 | 10us～60s | 10us～60s | 10us～60s | |||
分辨率 | 2us | 2us | 2us | |||
精度 | 1us+20PPM | 1us+20PPM | 1us+20PPM | |||
斜率（A/us） | 0.001～4 | 0.001～40 | 0.001～2 | 0.001～20 | 0.001～0.6 | 0.001～6 |
电流测量 | ||||||
量程 | 30A | 300A | 20A | 200A | 6A | 60A |
分辨率 | 1mA | 10mA | 1mA | 10mA | 0.1mA | 1mA |
精度 | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | |||
电压测量 | ||||||
量程 | 30V | 150V | 120V | 600V | 240V | 1200V |
分辨率 | 1mV | 10mV | 10mV | 10mV | 10mV | 100mV |
精度 | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | 0.025%+0.025%F.S. | |||
其他规格 | ||||||
AC电压 | 110Vac/220Vac±10%，50～60Hz，260VA | |||||
温度 | 0～40℃ | |||||
重量 | 22kg | |||||
尺寸 | 482.6mm(W)x 88.0mm(H)x 662.2mm(L) | |||||
资料下载
费思FT63200AEH系列中功率电子负载.pdf
