简述
费思高精度电流传感器致力于高端高精度传感器的进口替代，在测量精度、温度特性、响应时间、稳定性、可靠性等方面提升电流传感器品质，推出高精度磁通门电流传感器系列，不仅交直流通用，更具有高精度，低零漂，低温漂，智能化等优势，全面替代进口电流传感器的同时，降低购置成本，满足批量购买扩大生产的需求。

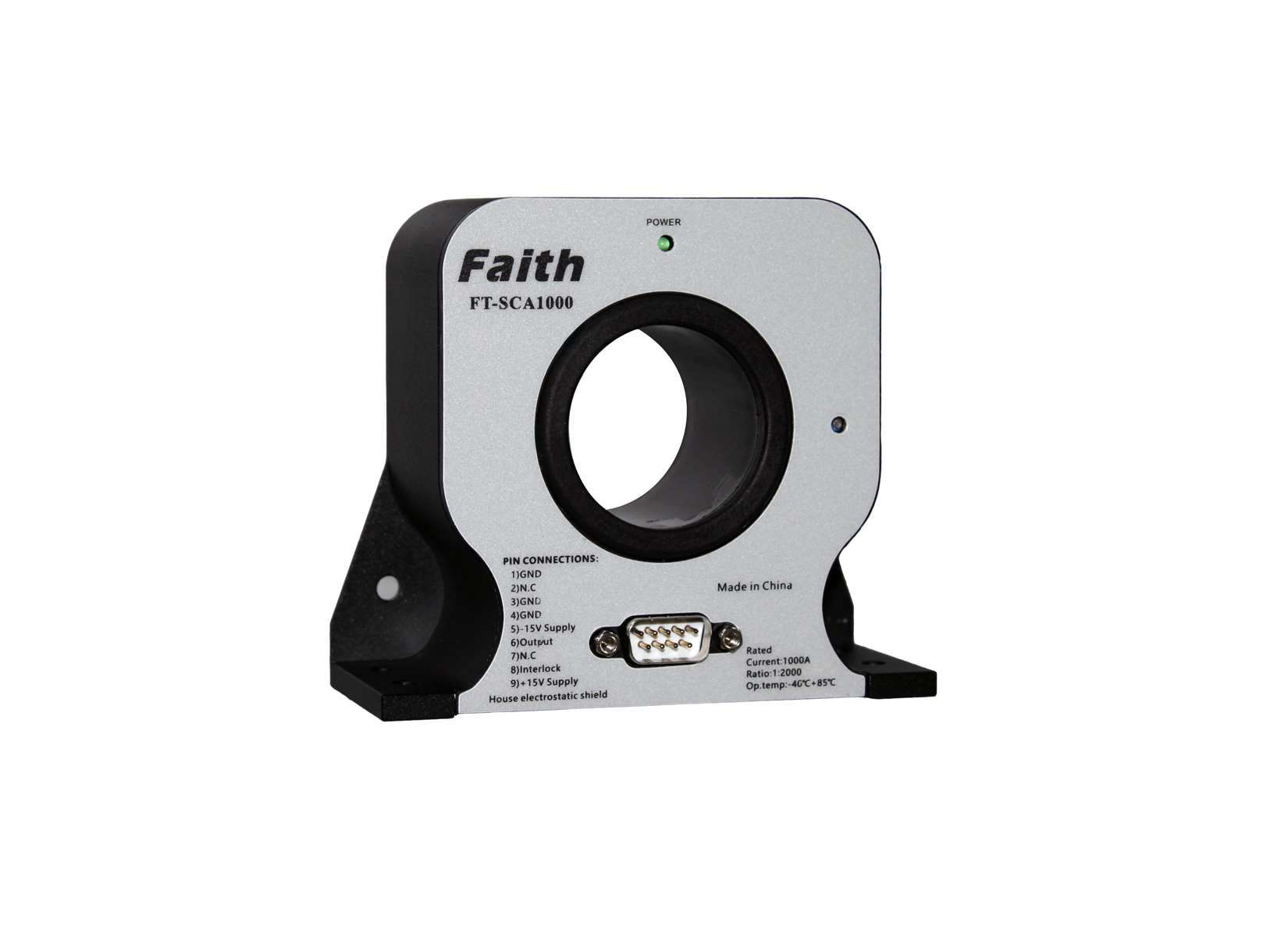

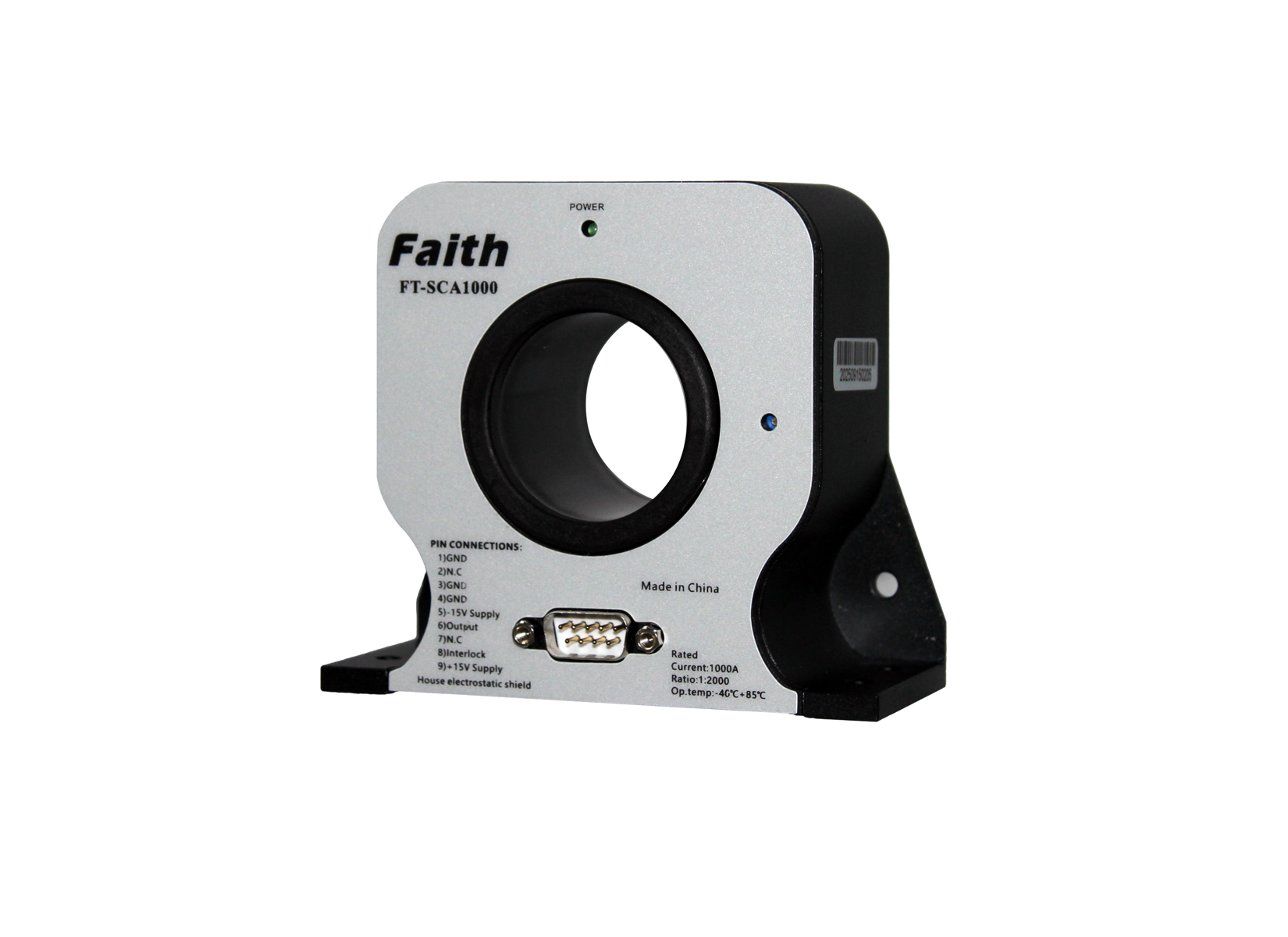

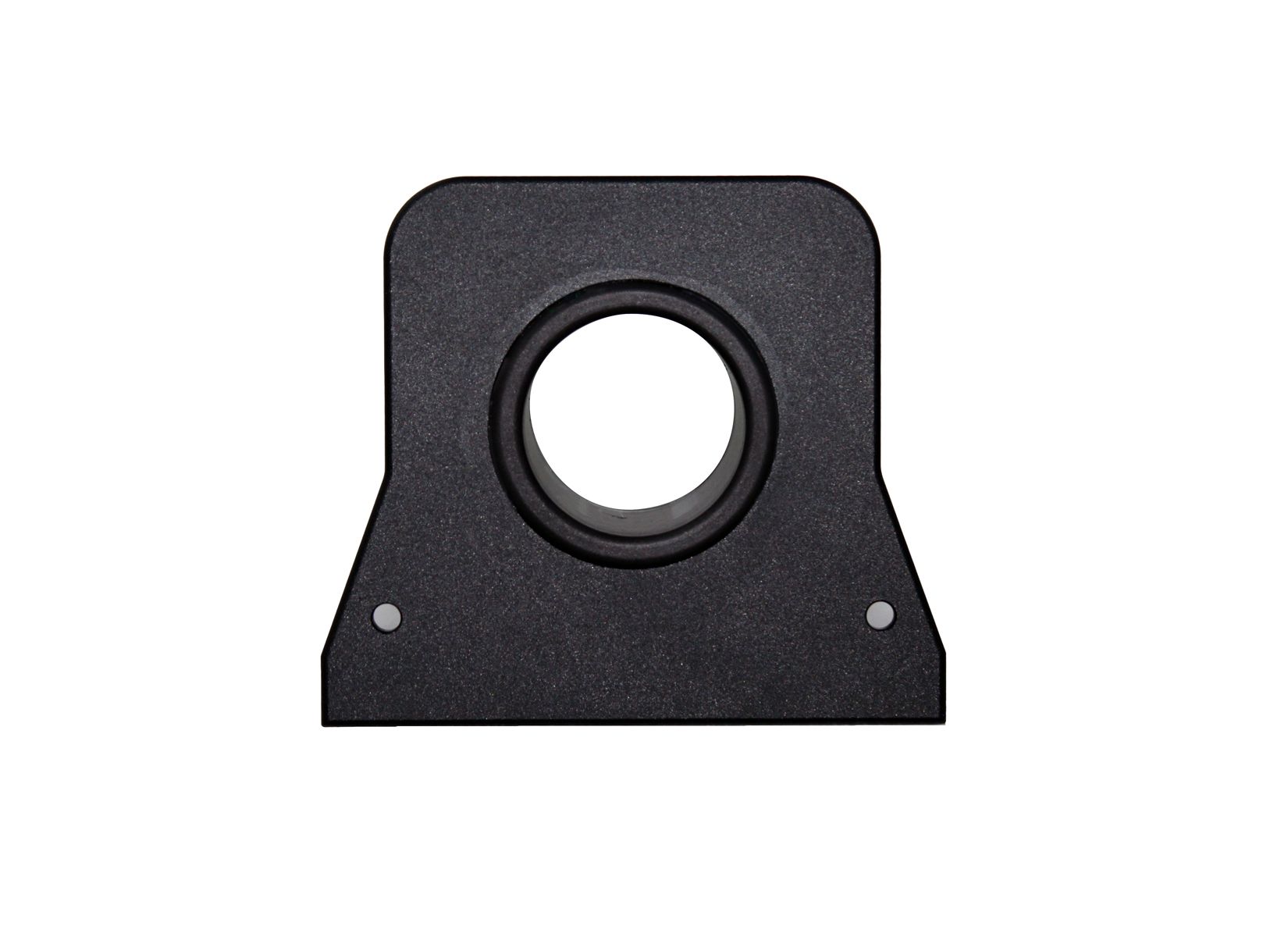

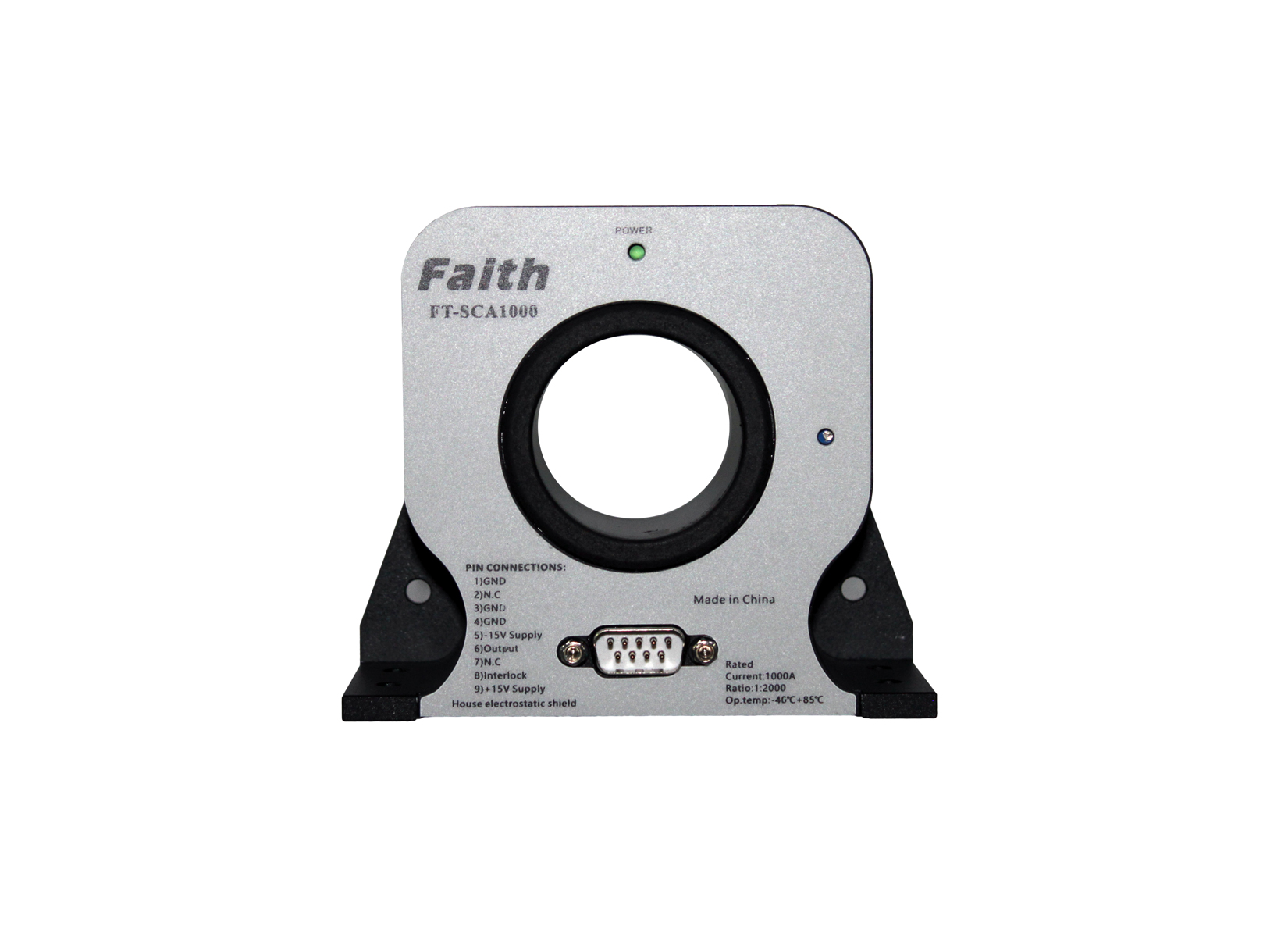

费思FT-SCA系列高精度磁通门闭口过线电流传感器是一种能在原边、副边完全隔离条件下测量直流、交流、脉冲以及各种不规则波形的电流传感器。FT-SCA系列采用多点零磁通技术对激励磁通、直流磁通、交流磁通的零磁通闭环控制，并通过构建高频纹波感应通道实现了对高频纹波的检测，从而使传感器在全带宽范围内拥有比较高增益和测量精度。
费思FT-SCA系列高精度磁通门闭口过线电流传感器主要应用于要求准确度高的计量检定和计量校准领域，以及要求高灵敏度、高稳定性和高可靠性的电能质量分析、功率分析仪、医疗、航空航天、轨道交通等领域。
费思高精度电流传感器测试项目
⊙工业医疗和电测设备领域
隔离状态下测量瞬时电流、电压值，可无触电方式测量电流，测量范围从0.1A到5000A。
⊙电动汽车领域
可用于小轿车、公交车及卡车的电源管理和电机驱动。
有助于节能和环保，通过对高能耗应用领域的电流控制，减小能量消耗。
⊙高速动车组领域
隔离状态下测量瞬时电流、电压值。选择无触点方式测量电流，测量范围从0.1A到5000A。安装高度灵活的模块化设计,满足铁路系统不同市场需求。达到高性能指标,精度从5-20ppm,短路响应为实时响应。宽温度范围,高绝缘耐压及电磁兼容性设计,满足不同国家铁路标准。
⊙能源装备领域
将先进的交流、直流感应技术和信号调节电路(有效值、真实值、阌值检测等)集于一身。输出开关信号、继电器形成信号、电气隔离式标准型号(如直流0-5V、直流0-10V或者4-20mA),可直接连接到可编程控制器或监测设备。运用先进的技术和工艺，在生产过程中多次调节、校准，使产品达到市场所需的性能和质量标准。
费思高精度磁通门电流传感器
1.采用多点零磁通技术，高精度、零点偏移小、线性度高；
2.电流范围：±100A/±200A/±300A/±600A/±1000A/±1500A/±2000A/±3000A/±5000A；
3.高精度，电流精度10ppm；
4.具备温度补偿技术，温度稳定性0.1ppm/K；
5.交直流通用，可测量交流、直流、脉冲电流；
6.原、副边隔离测量；
7.无开机预热时间；
8.宽频带测量，测量带宽最大500kHz；
9.低响应时间，最小动态响应时间1us。
1.医疗设备：扫描仪、MRI 2.电力：变流器、逆变器 3.新能源：光伏、风能 4.汽车：电动汽车 5.舰船：电力驱动舰船 6.计量：检定与校准 7.工业控制：工业电机驱动 、机器人 8.轨道交通：高速列车、地铁 、有轨无轨电车 9.直流励磁系统测量 <> 磁芯由激励达到磁平衡状态。当导线中流过测量电流，打破了磁平衡，磁通门将产生激励电流，信号放大后驱动补偿线圈，使得聚磁磁芯中的磁通与测量电流产生的磁通相互抵消，保持为“零”，即所谓“零磁通”状态。 名称 型号或规格 说明 传感器供电盒 FT-SC01 单通道±15V供电 传感器供电盒 FT-SC04 四通道±15V供电 传感器供电盒 FT-SC11 单通道±24V供电 传感器供电盒 FT-SC14 四通道±24V供电 医疗设备：扫描仪、MRI； 电力：变流器、逆变器； 新能源：光伏、风能 ； 汽车：电动汽车； 舰船：电力驱动舰船 ； 计量：检定与校准 ； 工业控制 :工业电机驱动 、机器人； 轨道交通：高速列车、地铁 、有轨无轨电车 ； 直流励磁系统测量。 产品型号 额定输入 原边过载电流 变比 副边额定输出 带 宽 精度 线性度 工作电源 孔径 （A） （A） （A） （kHz） （ppm） （ppm） （V） （mm） FT-SCA100 ±100A ±150A 1000:1 ±100mA 200 10 5 ±15Vdc φ28 FT-SCA200 ±200A ±300A 1500:1 ±133.333mA 200 10 5 ±15Vdc φ28 FT-SCA300 ±300A ±360A 1500:1 ±200mA 200 10 5 ±15Vdc Φ28 FT-SCA600 ±600A ±720A 2000:1 ±300mA 100 10 5 ±15Vdc Φ40 FT-SCA1000 ±1000A ±1200A 2000:1 ±500mA 100 10 5 ±15Vdc Φ40 FT-SCA1500 ±1500A ±1600A 2500:1 ±600mA 100 10 5 ±24Vdc Φ40 FT-SCA2000 ±2000A ±2400A 2500:1 ±800mA 100 10 5 ±24Vdc Φ90 FT-SCA3000 ±3000A ±3300A 3000:1 ±1000mA 100 10 5 ±24Vdc Φ90 FT-SCA5000 ±5000A ±6000A 4000:1 ±1250mA 100 10 5 ±24Vdc φ121.5 型号 FT-SCA100 FT-SCA200 FT-SCA300 FT-SCA600 FT-SCA1000 电气性能 原边额定直流电流（IPN_DC） ±100A dc ±200A dc ±300A dc ±600A dc ±1000A dc 原边额定交流电流*1（IPN） 70.5A ac 141A ac 211.5A ac 423A ac 705A ac 原边过载电流*2（IPM）(≤1min) ±150A dc ±300A dc ±360A dc ±720A dc ±1200A dc 工作电压（VC） ±14V～±16V 功耗电流（IPWR） ±50mA～±200mA ±50mA～±250mA ±50mA～±290mA ±30mA～±390mA ±60mA～±660mA 电流变比（KN）（输入：输出） 1000:1 1500:1 1500:1 2000:1 2000:1 额定输出电流（ISN） ±100mA ±133.333mA ±200mA ±300mA ±500mA 测量电阻（RM） 0Ω～30Ω，标称20Ω 0Ω～20Ω，标称15Ω 0Ω～20Ω，标称15Ω 0Ω～10Ω，标称7Ω 0Ω～8Ω，标称6Ω 精度测量 准确度*3（XG） 10ppm 线性度（εL） 5ppm 温度稳定性（TC） 0.2ppm/K 时间稳定性（TT） 0.5ppm/month 供电抗干扰（TV） 1ppm/V 零点失调电流（IO） 1ppm@25ºC 纹波电流（IN） 1ppm(DC-10Hz) 动态响应时间（tr） 1us(di/dt=100A/μs,上升至90%IPN) 电流变化率（di/dt）(最小值) 100A/us 频带宽度（-3dB） DC-200kHz DC-200kHz DC-200kHz DC-100kHz DC-100kHz 零点失调电流（IOT） ±2uA ±3uA ±5uA ±5uA ±5uA 安全特性 隔离电压 / 原边与副边之间（VD） 2.5kV（50Hz,1min） 瞬态隔离耐压 / 原边与副边之间（VW） 5kV（50us） 一般特性 工作温度范围（TA） -40℃～85℃ 存储温度范围（TS） -45℃～85℃ 相对湿度 20%～80%RH 穿线孔径（mm） φ28 φ28 φ28 Φ40 Φ40 质量 400g±40g 400g±40g 400g±40g 1000g±200g 1000g±200g 型号 FT-SCA1500 FT-SCA2000 FT-SCA3000 FT-SCA5000 电气性能 原边额定直流电流（IPN_DC） ±1500A dc ±2000A dc ±3000A dc ±5000A dc 原边额定交流电流*1（IPN） 1057A ac 1410A ac 2115A ac 3525A ac 原边过载电流*2（IPM）(≤1min) ±1600A dc ±2400A dc ±3300A dc ±6000A dc 工作电压（VC） ±22V～±26V 功耗电流（IPWR） ±60mA～±700mA ±60mA～±1020mA ±60mA～±1160mA ±60mA～±1560mA 电流变比（KN）（输入：输出） 2500:1 25000:1 3000:1 4000:1 额定输出电流（ISN） ±600mA ±800mA ±1000mA ±1250mA 测量电阻（RM） 0Ω～5Ω，标称3Ω 0Ω～3Ω，标称2Ω 0Ω～3Ω，标称2Ω 0Ω～2Ω，标称1Ω 精度测量 准确度*3（XG） 10ppm 线性度（εL） 5ppm 温度稳定性（TC） 0.2ppm/K 时间稳定性（TT） 0.5ppm/month 供电抗干扰（TV） 1ppm/V 零点失调电流（IO） 1ppm@25ºC 纹波电流（IN） 1ppm(DC-10Hz) 动态响应时间（tr） 1us(di/dt=100A/μs,上升至90%IPN) 电流变化率（di/dt）(最小值) 100A/us 频带宽度（-3dB） DC-100kHz 零点失调电流（IOT） ±4μA ±5μA ±5μA ±4μA 安全特性 隔离电压 / 原边与副边之间（VD） 2.5kV（50Hz,1min） 5kV（50Hz,1min） 瞬态隔离耐压 / 原边与副边之间（VW） 5kV（50us） 8kV（50us） 一般特性 工作温度范围（TA） -40℃～85℃ 存储温度范围（TS） -40℃～85℃ 相对湿度 20%～80%RH 穿线孔径（mm） Φ40 Φ90 Φ90 Φ121.5 质量 700g±100g 4000g±1000g 5000g±1000g 12000g±1500g 费思FT-SCA系列高精度电流传感器费思FT-SCA系列高精度磁通门闭口过线电流传感器
费思FT-SCA系列高精度磁通门闭口过线电流传感器工作原理-
