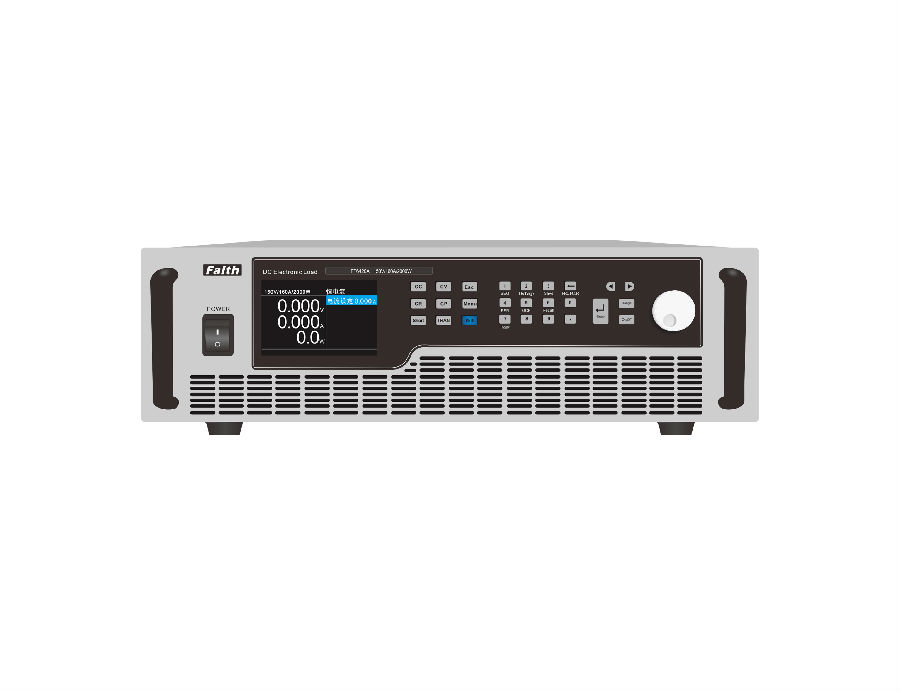

FT6400系列中功率电子负载(900W-3000W)

型号:FT6400系列中功率电子负载(900W-3000W)
🔧 我要报修 🧰 保养申请 我要询价

用途场景

研发 实验室研发、新产品开发、技术研究
生产 生产线检测、工艺控制、制造过程监控
品控 质量检验、来料检测、成品测试
合规认证 计量检测、仪器校准、精度验证
教学实训 教学实验、技能培训、实训演示
维修 设备维修、故障诊断、维护保养

规格参数

简述

FT6400系列采用模块化设计,功能丰富,适应性强,具有高可靠性与高可维护性的特点。主要应用于:动力电池,中大功率直流电源,直流发电机等电力电子测试领域。

FT6400电子负载提供过电流、过电压、过功率、过温度、电压反相等一系列保护功能,同时具备针对被测试设备的Von、Voff功能及可编程保护功能。这些功能可大幅提升产品的可靠性,是工程测试及自动测试系统整合得以信赖的产品。

特点

  • 功率范围:1200W/2000W/3000W;

  • 电压范围:150V、600V;

  • 具备级联并机功能扩展功率,最多可支持10台并机;

  • 电池容量及内阻测试功能;

  • 模拟短路功能;

  • 方便实用的OCP测试功能;

  • 20kHz的动态测试功能,可设置上升与下将斜率;

  • 时间测量,(Vpk+/-)测量功能;

  • 强大的序列测试功能,支持多种模式测试,单步测试时间最长达24小时;

  • 过电压/过电流/过功率/过温/反接告警等全方位智能保护功能;

  • 外部模拟编程输入与电流监视输出,且具备高压隔离能力;

  • TFT彩色液晶显示屏,中英文菜单界面;

  • 配备多种通信接口:RS232、RS485、LAN、CAN(选);

  • 支持SCPI与ModBus通讯协议。

  • 标配功能完善上位机软件。

应用领域

  • 动力电池、铅酸电池、燃料电池的放电测试;

  • BMS与电池保护装置测试;

  • 直流充电桩、充电模块、车载充电机、A/D电源转换器及其它电力电子功率器件的测试;

  • 大功率开关电源、UPS电源、通信电源、服务器电源的测试;

  • 太阳能电池阵列、工业电机的虚拟负载测试。

定态功能

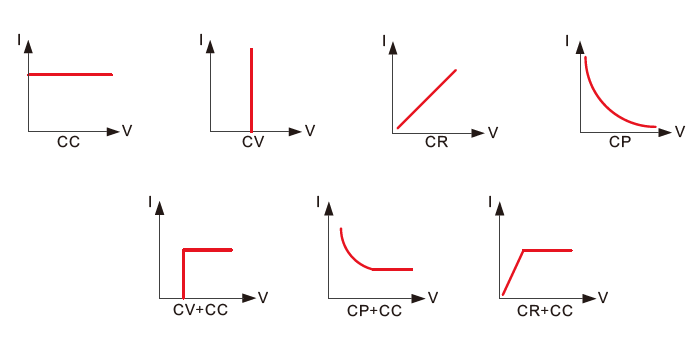

FT6400系列具有恒电流、恒电压、恒电阻、恒功率四种基本工作模式,能满足广泛的测试需求。同时又具备CV+CC、CR+CC、CP+CC多种复合操作模式功能。用户可以根据自己的测试需求,设置电流限制值,避免在测试过程中出现过流损坏测试产品的情况出现。

动态功能

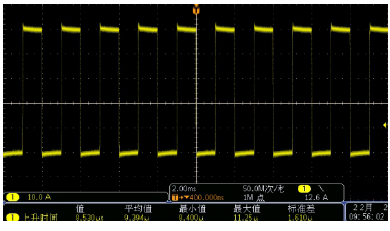

为满足日益增长的高速测试需求,FT6400系列电子负载提供高速可编程的动态测试功能。此功能常用于测试电源动态特性。为适应不同场合的需要,动态功能包含连续、脉冲及翻转三种模式。连续模式可提供高达20kHz的带载频率;脉冲与翻转模式下,可接收触发信号用以产生带载变化,让您的测试随心所欲。

时间测量

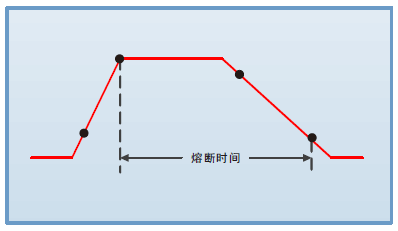

FT6400系列电子负载具有时间测量功能。通过捕获外部开关量信号,结合开关量信号和电压电流信号可以测试系统的响应和动作时间、脉冲电流的脉冲宽度等。其主要用于测量电源的开关机时间、保持时间、上升沿下降沿时间,以及保险丝熔断时间与断路器响应时间等。

电池测试

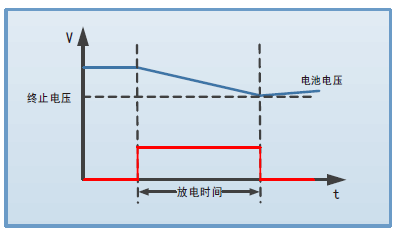

电池内阻和容量是评价电池参数的重要指标。为了方便测试,FT6400系列负载提供了电池测试功能,包括电池内阻测试与电池容量测试。此功能采用恒电流方式放电。放电过程中,将记录放电电量、放电容量与放电时间。

费思Faith-FT6400A-电池内阻测试

外部模拟编程

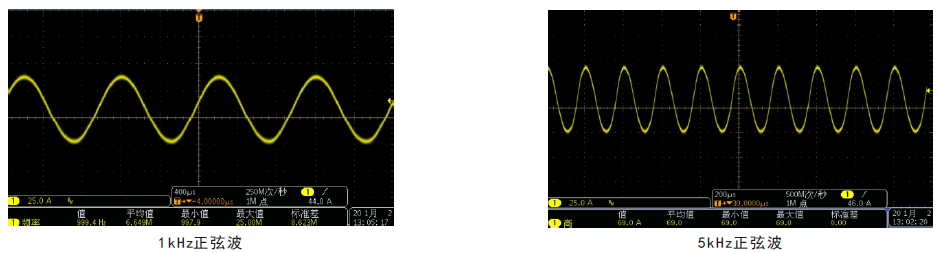

FT6400系列具备外部模拟编程功能。其他设备可通过一个外部电压信号(直流或交流)对负载进行连续控制。0~10V的外部电压信号,对应0~100%满量程带载电流。此功能还可以用于各种复杂带载波形测试。

选购信息

名称

型号或规格

说明

CAN适配卡

FT6401C

工厂出货前安装

订购信息

型号

规格

尺寸

FT6412A

150V/120A/1200W

3U

FT6413A

600V/30A/1200W

3U

FT6420A

150V/160A/2000W

3U

FT6421A

600V/60A/2000W

3U

FT6430A

150V/240A/3000W

3U

FT6431A

600V/90A/3000W

3U

规格参数

规格表-1

型号

FT6412A

FT6413A

FT6420A

FT6421A

FT6430A

FT6431A

电压

150V

600V

150V

600V

150V

600V

电流

120A

30A

160A

60A

240A

90A

功率

1200W

1200W

2000W

2000W

3000W

3000W

最小操作电压

2V@120A

5V@30A

2V@160A

5V@60A

2V@240A

5V@90A

恒电流模式

量程

12A/120A

3A/30A

16A/160A

6A/60A

24A/240A

9A/90A

分辨率

1mA/10mA

1mA/1mA

1mA/10mA

0.1mA/1mA

1mA/10mA

1.5mA/15mA

精度

0.05%+0.05%F.S.

恒电压模式

量程

30V/150V

120V/600V

30V/150V

120V/600V

30V/150V

120V/600V

分辨率

1mV/10mV

10mV/10mV

1mV/10mV

10mV/10mV

1mV/10mV

10mV/10mV

精度

0.025%+0.025%F.S.

恒功率模式 *2*3

量程

0~1200W

0~1200W

0~2000W

0~2000W

0~3000W

0~3000W

分辨率

20mW

20mW

40mW

40mW

60mW

60mW

精度

0.2%+0.2% F.S.

恒电阻模式 *2*3

低量程

0.047~250Ω

0.75~4000Ω

0.035~187Ω

0.372~2000Ω

0.024~125Ω

0.248~1333Ω

高量程

0.047~250Ω

7.5~20000Ω

0.35~935Ω

3.72~10000Ω

0.24~625Ω

2.48~6665Ω

精度

Vin/Rset*(0.2%)+0.2%IF.S.

斜率

范围

0.001~1.5A/us

0.001~0.5A/us

0.001~2A/us

0.001~1A/us

0.001~3A/us

0.001~1.5A/us

测量

电压测量

量程

30V/150V

120V/600V

30V/150V

120V/600V

30V/150V

120V/600V

分辨率

0.5mV/2.5mV

2mV/10mV

0.5mV/2.5mV

2mV/10mV

0.5mV/2.5mV

2mV/10mV

精度

0.025%+0.025%F.S.

电流测量

量程

12A/120A

3A/30A

16A/160A

6A/60A

24A/240A

9A/90A

分辨率

0.2mA/2mA

0.05mA/0.5mA

0.3mA/3mA

0.1mA/1mA

0.4mA/4mA

1.5mA/15mA

精度

0.05%+0.05%F.S.

温度

保护温度

85℃

操作温度

0~40℃

满功率操作温度

0~25℃

其它特性

AC电压

110Vac/220VAC ±10%,50~60Hz,200VA

操作温度

0~40℃

满功率操作温度

0~25℃

尺寸(mm)

428.5mm(W)*132.5mm(H)*656.5mm(D)

重量

20kg

20kg

25kg

25kg

28kg

28kg

资料下载

费思FT6400A系列中功率电子负载.pdf
