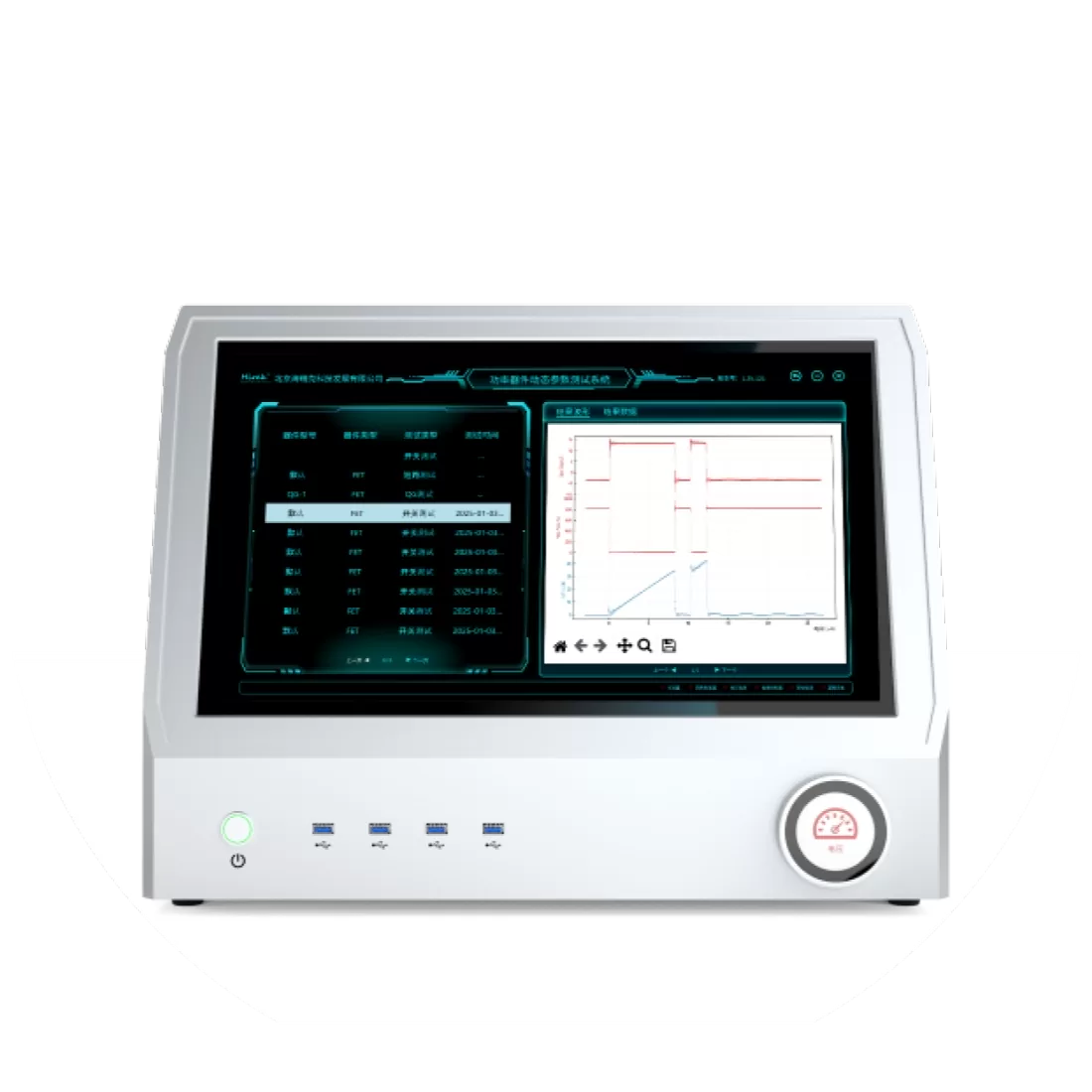

功率器件动态参数测试分选机 DPT800

产品概览

DPT800 功率器件动态参数测试系统由泰克及其方案合作伙伴协作开发，专门针对三代半导体功率器件的动态特性分析测试的高集成化系统，旨在解决客户在功率器件动态特性表征中的常见问题，包括如何设计测试高开关速度的新型功率半导体器件，如何灵活配置不同器件的测试条件，如何适配多种芯片封装形式，如何选择和连接探头进行信号测试，如何优化和抑制测试过程中的噪声和干扰，以及如何在桌面等有限空间内搭建测试准确，结果可信的双脉冲测试系统。同时系统具备良好的开放性，支持客户对测试硬件进行二次开发，帮助客户在研发设计、失效分析、进厂检测和试产阶段快速评估器件性能，更快应对市场需求改善产品性能。也帮助客户快速验证自研驱动电路，加速应用端解决方案落地。

产品介绍

安全防护：防爆、防触电、防烫伤。

使用方便：符合人体美工学的外观设计，确保使用的舒适性。

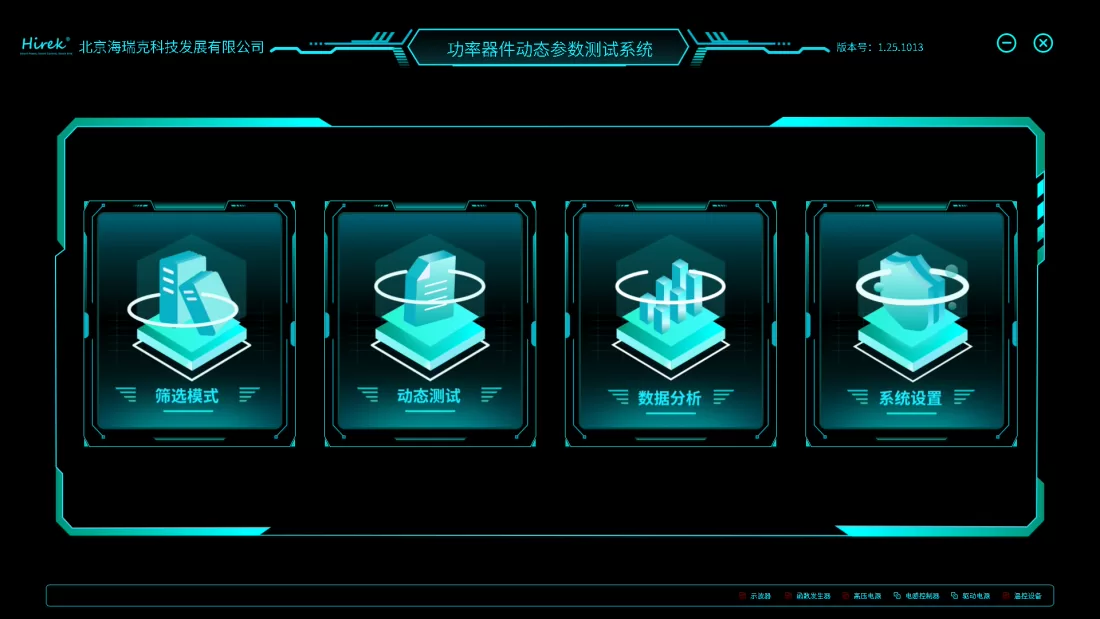

简洁美观的软件设计，操作简单易学。

高灵活度：多种测试板配置，覆盖中压/低压/PMOS器件开关测试，以及雪崩测试。

高精度：选用12 bits高分辨率示波器，正确反映波形的细节，获取特性参数的准确结果。
低回路电感设计（<40nH寄生电感）。
测试方案符合IEC60747-8/9，以及JEP相关定义 。

小体积：紧凑型一体机，可放置桌面操作。

数据管理：实时保存测试结果，同时保存波形数据，自动生成测试报告。

高效率：可进行开关参数/反向恢复/动态栅极电荷/串扰/雪崩/短路等测试。

产品参数

主要功能

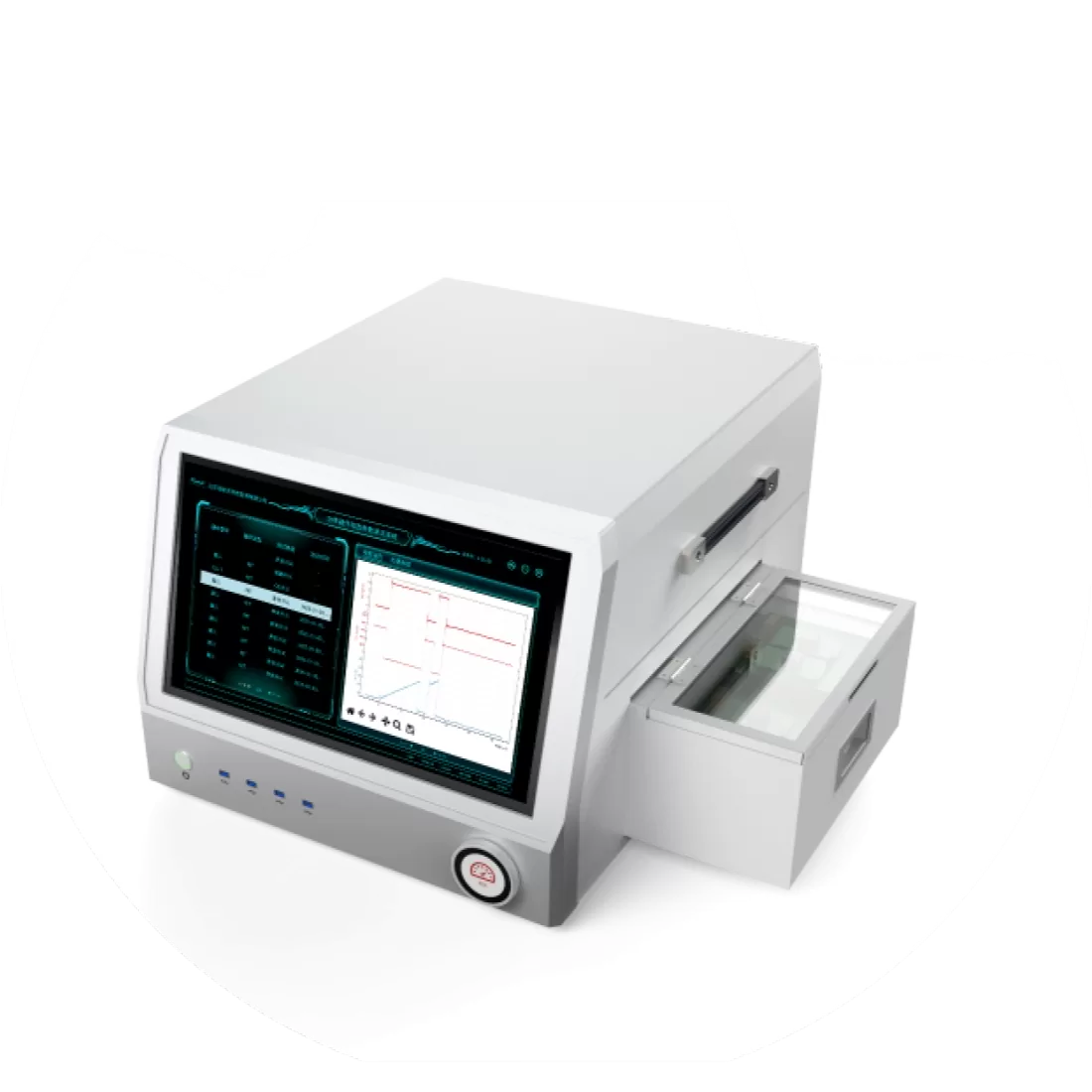

该系统由功率器件开关测试板，雪崩测试板（可选），短路测试板（可选），氮化镓测试板（可选），转接适配器，高压防护罩，芯片温控系统，泰克高分辨率示波器和探头，高压电源，上位机电脑和自动化测试软件组成。
以机柜系统形式交付客户，可以通过上位机软件配置测试设备和测试项目，获取测试结果并生成数据报告。系统具备极高的测试灵活性，可以根据需求定制驱动电路板设计，更改栅极电阻，负载电感，驱动芯片等关键器件参数。在保证安全的前提下，对功率器件的动态参数进行全面精准的测试评估。
系统可以选配光隔离探头，支持对栅极电荷、串扰（Crosstalk）、上管开关特性进行测试。针对系统中高速电流的测试，使用高精度、高带宽电流传感器，帮助用户得到更准确的电流波形。
系统可选配加热器，支持温度最高为200℃，温度控制精度：±1℃，可以测试和比较不同温度条件下的器件特性。

快速筛选价值

模组厂来料检验：
快速验证供应商器件的一致性，避免因单颗器件参数异常导致模组失效。
可靠性预筛选：
剔除栅极氧化层缺陷、芯片裂纹等早期失效器件。
研发选型测试：
快速对比不同厂商/批次器件的参数差异，从而缩短选型周期。

功能优势
