规格参数

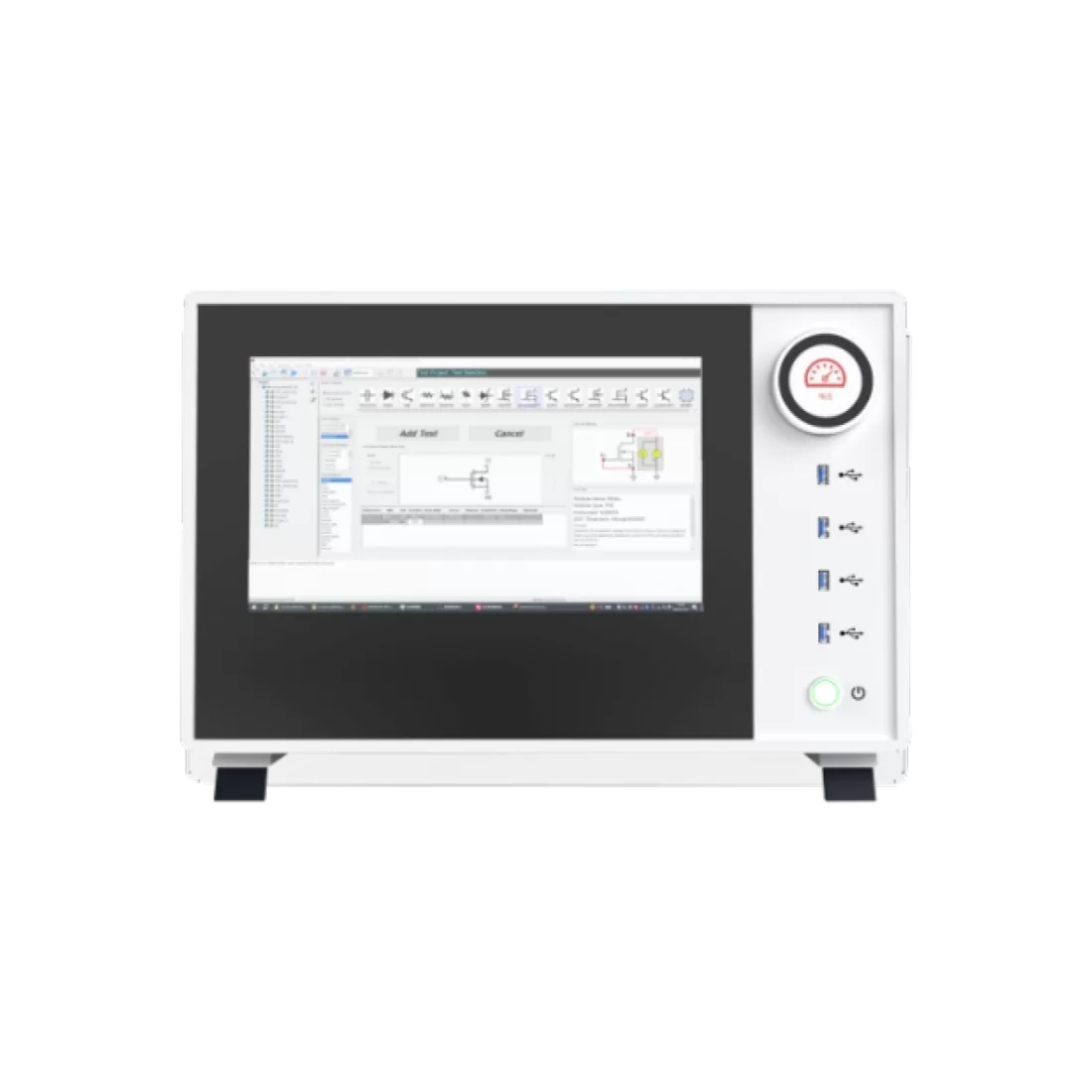

产品概览
能够精确测量器件的 Ciss（输入电容）、Coss（输出电容）和 Crss（反向电容），可以准确测量 MOS 管、IGBT 和 SiC 器件的栅极电阻Rg等主要功能。
产品介绍
性能指标优势：Vds 0-3000V，适配中高压功率器件测试需求；
电容测试精度≥0.01pF，栅极电阻测量范围＞ 500Ω, 数据可靠性高；
测试覆盖范围广：可测氮化镓、碳化硅 MOSFET、二极管、 IGBT 单管 / 模块等功率半导体；
可测Ciss/Coss/Crss（电容）、Rg（栅极电阻）、Qc（电荷）、Ec（能量），覆盖功率器件关键电参数。
测试功能灵活：支持单点测试：快速获取特定工作点参数，满足快速验证需求；支持扫描测试：生成 CV 曲线（电压 / 电流等变量下参数变化趋势），提供全面性能数据；曲线分析功能：支持曲线缩放、对数 /线性两种显示模式，便于数据分析。
适配场景多：支持多测试模式（快速 / 中速 / 慢速），适配不同测试场景；信号调节灵活适配不同器件驱动需求。
产品参数
系统配置
内置上位机软件，集成触摸屏，操作简单，无需复杂操作，可一键测量；
高压电源：电压 0~3000V，电流 0~200mA ，程控设定解析度：1V/0.1mA，显示值精度：≤0.2%+2LSB（电压） ≤0.5%+2LSB（电流）；
低压电源：电压：±30V ，程控设定解析度：10mV/1mA，回读精度：≤0.05%+10mV（电压） ≤0.1%+2mA（电流）
LCR电桥：频率范围：DC 4Hz~8MHz ，测试速度:最快 1ms，支持高速、中速、低速等模式，测试信号电压10mV~5V，测试信号电流 10μA~50mA；
测试板卡：实现测量功能和不同测量功能的切换，避免手动切换接线和测量参数；
