用途场景
规格型号价格
规格参数
主要功能
01标准法规
满足GB18384、GB/T 4706.1、GB4943.1、GB7000.1等国家标准，满足IEC60335、IEC60950等国际标准。
02测试能力
输出宽范围可调节的直流电流，最大可达50A，满足直流电器、电力电子器件对于接地电阻或电动汽车对于电位均衡的测试需求。
03人机交互
液晶屏或数码管两种显示可选择；前面板声光报警；操作简易，初学者可快速上手。
04参数设置
10个记忆组8个测试步，可实现组间快速切换；测试电流具备缓升缓降功能（电流变化时间可自由调节），关键参数可设定判定阈值，满足不同行业测试要求。
05应用场景
适用于各类直流电器、直流电力电气产品、电动汽车等产线批量测试、研发试制测试等，可用于接地电阻或电位均衡测试。
06对外接口
遥控接口、开关量接口、报警灯接口（选配）、USB接口、通讯口等。
突出优势
操作简易
接线方便，配置红、黑测试钳，满足大多数使用场景的接线
精度可选
液晶屏款基本测量精度达1%，数码管款基本测量精度为2%，精度满足绝大多数测试需求
设置灵活
测试电流带有缓升缓降功能（时间可设），可观察不同测试条件下被测产品的测试值，满足不同测试需求；电阻判定阈值可设置
测试准确

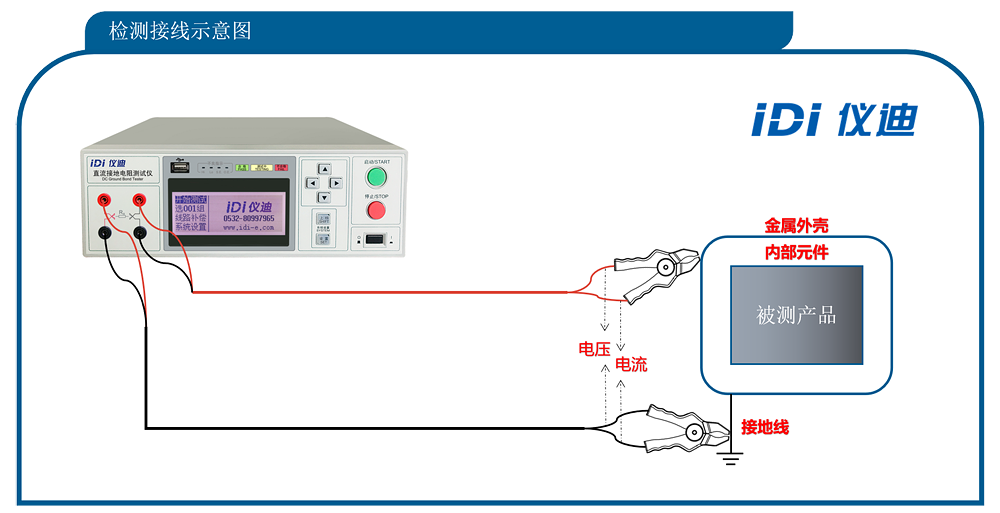

采用凯尔文四线制测量法，降低因线阻产生的误差；可进行线路补偿，消除掉线路干扰或环境因素导致的测试偏差，测试值即被测产品真实值
大量程
高达50A电流输出，被测产品的接地连接很少时，可借助大电流轻松融断连接点，或因接地电阻过大而触发报警，保证测试可靠性
技术指标

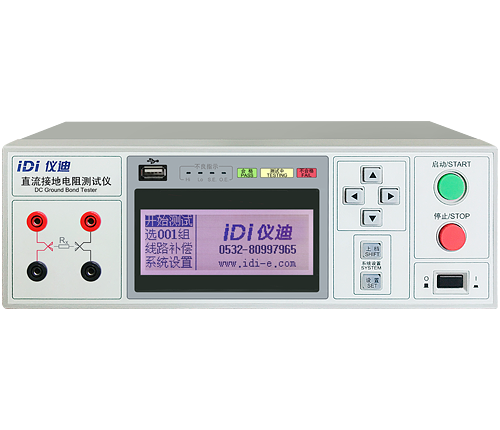

一、IDI6115DA/B接地电阻测试仪专为直流接地或电位均衡测试场景打造，用于各直流电器、电力电气产品、电动汽车的测量，测试仪输出能力强，高达50A直流输出电流，且有液晶屏款、数码管款高、中端两种款式可选择，用户可根据使用场景自行搭配。本测试仪易学易用，具有10个记忆组，每组8个测试步，可进行单步测试或连续测试，适合对被测产品进行不同时间、不同电流等级的测试，以观察其测试数据。
二、行业应用：
直流家用电器、直流商用电器、直流医疗器械、照明灯具、直流电力电子器件、电动汽车、直流电力设备以及三方实验室等认证质检机构。
三、设备选型及技术参数：
| 设备选型 | |
|---|---|
| IDI6115DA | 直流接地电阻测试，2%测试精度，数码管显示 |
| IDI6115DB | 直流接地电阻测试，1%测试精度，液晶屏显示 |
| 配置 | |
|---|---|
| 尺寸 | 300W*370D*112H，单位（mm） |
| 配置 | 液晶屏或数码管显示，接口：PLC & USB & 通讯口&报警灯口（选配） |
| 标配附件 | 电源线（2米），遥控开关量线（1.1米），红色接地钳（2米），黑色接地钳（2米），通讯线（3米） |
| 工作条件 | 工作电源：AC220V±10%，50/60Hz±5% |
| 环境温度：0—40℃ | |
| 环境湿度：20—80%RH | |
| IDI6115DA | IDI6115DB | |
|---|---|---|
| 开路电压 | 10V | |
| 输出电流 | DC，5.0~50.0A | DC，2.0~50.0A |
| 电流输出精度 | ±（2%设定值+0.2A） | ±（1%设定值+0.2A） |
| 接地电阻测量 | 最大600mΩ | |
| 电阻测试精度 | ±（2%读数值+3mΩ） | ±（1%读数值+3mΩ） |
| 测试时间 | 0.0~999.9s（0.0=连续输出） | |
四、电气安全性能基础知识：
接地电阻测试：接地导通电阻是指被测产品易触及金属部件与接地端子或接地触点之间的连接电阻，此项检测旨在测试其保护接地措施是否可靠，是评价被测产品接地连续性的量化指标，通过输出恒定的交流或直流大电流，检测被测产品有无螺丝未锁紧、接地线径太小、接地线断路等情况。
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
