主要功能
01功能全面
集成绝缘电阻、工频耐压、片间电阻、跨间电阻、焊接电阻、匝间耐压等性能测试。
02故障定位
自动识别片间短路、断线、阻值超限，并提供故障点位置并提供故障点信息，极大方便了产品维修和工艺改进。
03任意放置
电枢任意放置，无需精确对准或固定角度放入工装，能自动识别其位置。
04工艺识别
自动识别单飞、双飞等不同绕线工艺并自动精确排序。
05深度分析
通过片阻差异分析线圈潜在工艺问题，如匝数、线径、绕制张力等偏差。
06挂钩方向检测
自动检测线圈在挂钩时是顺时针还是逆时针方向，发现方向错误报警提醒。
突出优势
测试速度快
测试12片电枢约3.5秒，24片电枢约6秒，大大超越了传统分项测试或人工操作的速度，显著提升生产效率
智能匝间
支持任意片间组合、自定义重复冲击次数，通过多波形自动判别绝缘缺陷，减少误判漏判
数据统计
自动统计测试总数及合格率，对不良品故障进行分类统计
型号存储
本地可存储多达400组不同型号转子的测试参数/标准波形，方便生产快速切换，提高换型效率
跨设备同步
支持通过U盘在不同设备之间快速拷贝不同型号电机的测试参数和条件，简化多型号生产切换和设备部署
专用工装

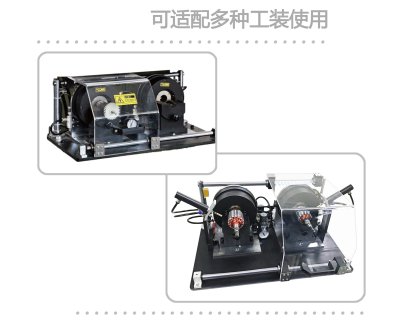

配备操作工装，根据被测品进行专业化定制，确保操作方便、快捷、符合人机工程学，并保障操作人员安全，串行双工位可减少等待时间，效率提升30%+
模块化设计
采用模块化结构，方便后期维护、更换以及功能扩展升级，延长设备使用寿命
良好的人机交互
10.2寸全彩LCD触摸屏，清晰展示测试参数、结果、波形、统计信息、操作指引等，提升用户体验和操作便利性
技术指标
一、设备描述

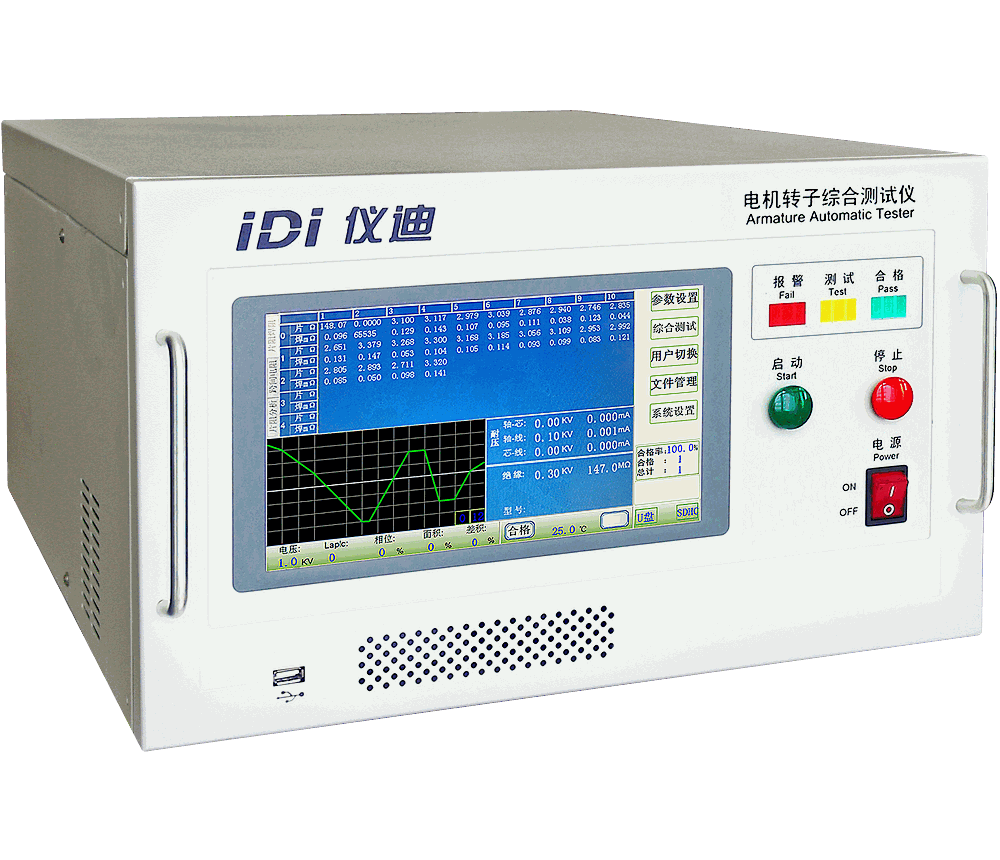

电机转子综合测试仪是专为电枢转子设计的综合性电气性能检测设备，集绝缘电阻、工频耐压、片间电阻、跨间电阻、焊接电阻及匝间耐压测试功能于一体。仪器配备大尺寸全彩LCD触摸屏，操作直观便捷，具备高精度与高效率特性，可作为电机生产厂家和质检部门的关键检测装备。
二、基本检测项目及检验目的
| 序号 | 检验项目 | 检测方法 | 检验目的 |
|---|---|---|---|
| 1 | 焊接电阻 | 测量换向片与绕组间焊接点的直流电阻值 | 评定焊接质量，发现不良品并找出虚焊点 |
| 2 | 片间电阻 | 检测相邻的二片换向器间的线圈直流电阻值 | 可发现线圈匝间短路、断线、脱钩、挂钩方向错误、圈数差、换向器片间短路等 |
| 3 | 跨间电阻 | 检测对跨180度的二片换向器间的线圈直流电阻值 | 可检验该项目指标是否符合工艺要求，并发现不同线圈单元之间的漆包线线间短路等 |
| 4 | 绝缘电阻 | 在线圈绕组与铁芯（轴）之间加一定值的直流电压，测量其绝缘电阻值 | 检查线圈对铁芯（轴）有无漏电或短路 |
| 5 | 工频耐压 | 在线圈绕组与铁芯（轴）等部位之间加载一定值的工频交流电压，持续一定时间，检测其交流介电强度 | 检查线圈对铁芯（轴）耐工频电压的介电强度，以及有无短路、击穿或闪络 |
| 6 | 匝间耐压 | 在相邻（或不相邻）的二换向片之间加载一定幅值、按规定波形要求的冲击电压 | 检查线圈匝间(线与线)有否绝缘不良、气隙放电或短路，换向器片间有否绝缘不良或短路，还可检验绕组的圈数超差、部分反嵌 |
| 7 | 挂钩方向 | 模糊识别技术 | 检测挂钩沿换向器圆周方向，遇挂钩方向错误报警 |
三、功能特点
•多能合一：绝缘电阻、工频耐压、片间电阻、跨间电阻、焊接电阻、匝间耐压全部电气性能测试项目一次性超高速自动完成；
•任意片间电阻测试功能，自动识别片间短路、断线、阻值超限等故障并提供故障点信息；
•电枢任意放置，均可自动模糊识别单飞/双飞等绕线工艺并自动精确排序，自动跟踪对应片阻差异，借此可分析线圈的匝数、漆包线线径、绕制张力的微小差异；
• 线圈顺/逆时针挂钩方向错误自动报警；
•特有的任意片间、重复冲击次数、自动且多波形对应判别的匝间耐压测试功能；
•高速高效，满足高速生产节拍的需求，测试12片电枢约3.5秒，24片电枢约6秒；
•优越的安规测试性能，测试指标行业领先；
•可选配双绝缘，多点工频耐压测量；
•自动统计测试品数量及合格率，不良品故障分类统计；
•型号拷贝：支持U盘在多台测试仪间快速拷贝各型号电机的测试条件；
• 400个测试组，可存储400种型号转子的设定参数、标准波形；
• 10.2寸触摸屏显示，操作简便；
•采用多种抗干扰措施，测试的一致性、重复性和稳定性高；
•维护便捷：模块化设计，便于功能升级；
•配专用双工位操作工装，操作方便安全，输出路数可选。

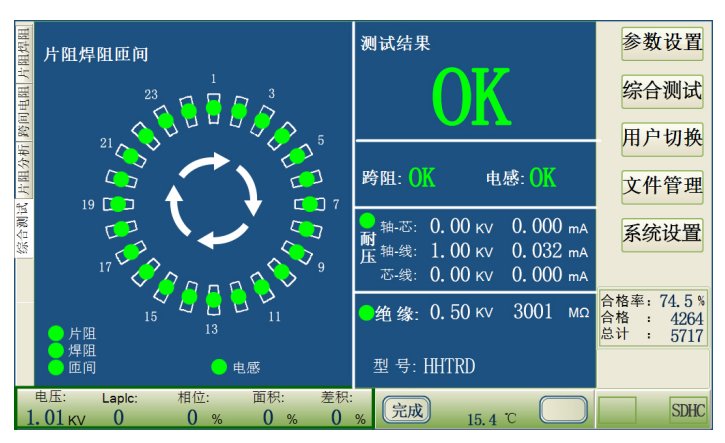

四、主要参考界面
五、技术参数
| 型号 | IDI5316A-D24H | IDI5316B-D24H |
|---|---|---|
| 输入电压/频率 | AC 220V±10%，50HZ±5% | |
| 环境温度/湿度 | 0～40℃； 20～80%RH | |
| 整机空载 | 约 40W | |
| 数据存储方式 | USB 存储 | |
| 电枢片数 | 24 片(可按需定制) | |
| 测试工位 | 串行双工位（单工位可选） | |
| 测试工装 | 无 | 含测试工装 |
| 测量功能 | 片间电阻：0.500mΩ～500Ω 焊接电阻：0.001～100.0mΩ 绝缘电阻：1KV/2000MΩ 交流耐压：5KV/20mA 匝间耐压：3KV/电晕、面积、差积、相位 | |
| 外观尺寸（mm） | 台式：450WX510DX287H | 柜式：530Wx720DX1050H |
| 配置 | 10.2 寸全彩 LCD 触摸屏显示，400 个测试组，通讯接口，USB 接口，报警灯接口，遥控开关量接口 | |
