单相交流变频电源

型号：8100XS系列（单入单出）

分类国货精品 > iDi > 电源负载系列摘要出口认证测试

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
8100XS系列（单入单出）	电源负载系列	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

主要功能

01调压稳压

宽范围调压，输出电压0~300V可调（或选配更高电压），适应不同设备的电压需求；在负载变化或输入波动时保持输出电压稳定。

02变频功能

可在一定范围内（如45Hz~65Hz或选配更高400Hz）调整交流电频率，模拟不同国家的电网标准（50Hz/60Hz）或特殊需求。

03波形纯净

通过SPWM（正弦脉宽调制）等技术输出高质量正弦波，减少谐波干扰。

04适应多种负载

可带载阻性负载、感性负载、容性负载等不同类型负载。

05测试与仿真

可验证电器在不同电压/频率下的性能，如出口认证测试等；模拟电网异常（如电压骤升/骤降、频率波动）测试设备抗干扰能力。

突出优势

宽范围调压调频

可模拟全球不同电网标准，如日本100V/50Hz、美国120V/60Hz、欧洲230V/50Hz。测试电器设备的宽电压/频率兼容性，如出口认证测试

IGBT/PWM技术

IGBT（绝缘栅双极晶体管）实现高效电能转换，降低开关损耗。PWM（脉宽调制）生成纯净正弦波，减少谐波失真

高启动负载能力

可驱动高冲击电流负载（如激光器、容性负载），瞬时峰值电流达额定值3倍

快速暂态响应

负载突加/突卸（如电机启动、电源切换）时，电压快速恢复，避免设备宕机

恒流输出设计

可轻易启动电机、压缩机等高启动电流负载，避免传统电源因过流保护而断电。自动限制最大电流，同时维持输出电压稳定

多重保护功能

过载/短路保护；过温保护，防止IGBT过热损坏；声光报警提示

7组记忆存储

快速切换预设参数（如测试不同国家电网标准），避免重复手动设置，提升操作效率；可设置电压、频率、电流限值等

定制化能力

可根据需求增加功能，如：更高频率（400Hz）、更高电压（400V、500V、600V等）

技术指标

一、设备描述

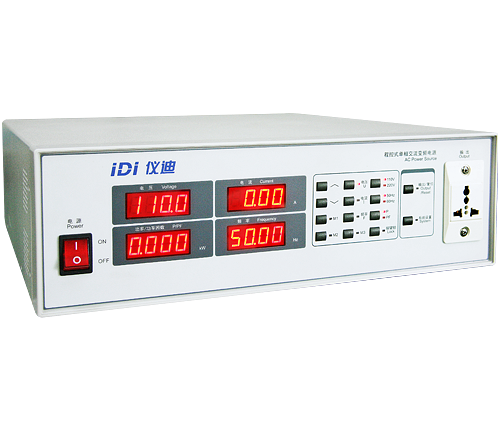

仪迪电子81系列单相交流稳压变频电源，采用SPWM调制控制技术，实现了电源输出智能化与精细化调节，输出波形纯净，通过调节输出电压与频率可模拟各个国家电网，从而测试各类产品的电网适应能力，也可满足长期的产线化生产电源需求，如基础供电、带载老化等，通过数字键盘可快速编辑各项参数及切换测试程序等操作，广泛应用于各电气化产品生产线、质检所、实验室等。

单相交流变频电源

二、适用负载类型

该系列交流稳压变频电源的负载适应性强，在功率允许范围内可带载各类感性负载、容性负载、阻性负载，具有良好的抗冲击能力设计，可轻松带载各类被测产品。

负载类型	阻性负载	感性负载	容性负载
波形图	电流电压同相位	电流滞后电压	电流超前电压
典型设备	电炉、白炽灯等	电机、变压器等	电容器、开关电源等
关键特性	无冲击电流，能耗稳定	高启动电流，易电压跌落	瞬时大电流，需防浪涌

三、功能特点

• 全范围可调输出电压及频率设定范围（电压0-300V，频率45-65Hz）；
• 采用IGBT / PWM技术与开关放大器设计；
• 输出电压的稳定率可达0.5%；
• 可带载单相负载，在阻性负载下波形失真小于1%；
• 高启动负载能力，超强输出波峰因数3:1；
• 暂态反应快，在瞬间加载或除载时波形可于2ms内恢复；
• 特殊的恒流输出设计，可轻易启动电机、压缩机等高启动电流负载；
• 输出过载、短路、过温保护及报警；
• 提供7个记忆组，可快速调用输出不同记忆值（电压、频率和上限电流限值等）;
• 其他特殊要求可定制。

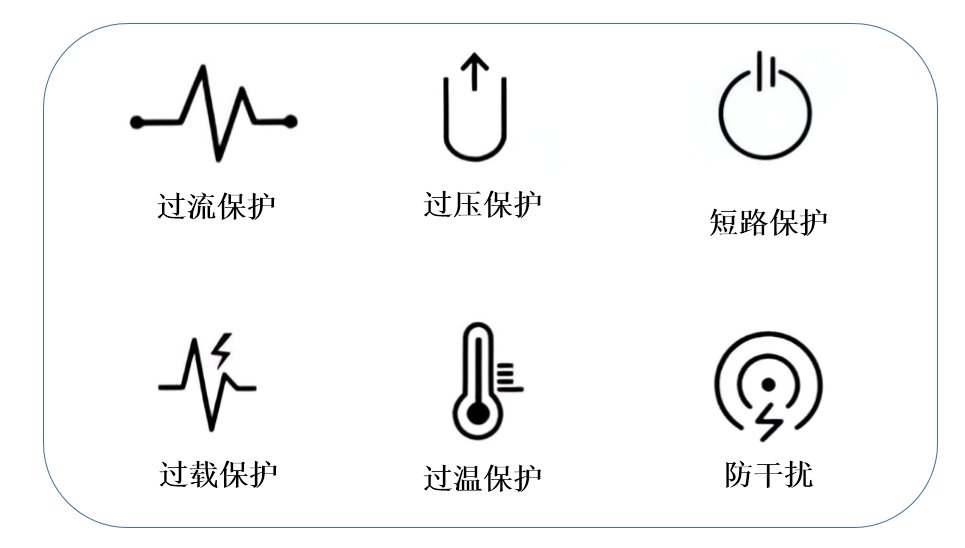

四、多重保护功能

单相交流变频电源

五、技术参数

型号	81001S	81002S	81003S	81005S	81006S	81010S
输入电压/频率	AC 220V±10%，50Hz ±5%
输出电压/频率	0.0-300.0V，45-65Hz
输出功率	1KVA	2KVA	3KVA	5KVA	6KVA	10KVA
最大电流	0-150V（@110V）	9.090A	18.18A	27.27A	45.45A	54.54A	90.90A
最大电流	150.1-300V（@220V）	4.545A	9.090A	13.63A	22.72A	27.27A	45.45A
外观尺寸（mm）	430W450D153H		430W550D570H			480W600D650H
配置	LED 显示，7 组记忆组，通讯接口、PLC 遥控接口

质量保证

感谢您使用仪迪产品，《保修卡》和《客户档案卡》是仪迪为您提供进一步服务的凭证。从购买之日起，凭《保修卡》在中国享有规定的免费调换、保修期限、包括人工费、零配件的更换。《保修卡》是仪迪公司保修服务的凭证，请妥善保管，以便维修时出示。

保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
凡因非产品质量问题引起的故障，不在保修范围之内：

A
产品由于使用方法不当发生故障
B
产品由于使用环境不当、保管不良造成的损坏
C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
E
配件及易消耗品的补充
F
因不可抗力造成的故障和破坏

终身维护：为解除您的后顾之忧，对超出保修期或不属于保修范围的产品，我公司提供终身维修服务。如有特殊情况，双方另行协商处理。
