01标准法规
满足GB9706、GB/T12113、GB4943、GB7000等国家标准，满足IEC60335、UL60335、IEC60601、EN60601、IEC60950、IEC60598等国际标准。
02测试方式
可测试对地泄漏，对表面泄漏，表面间泄漏等，可进行正常状态下和单一故障下的对地漏电流，有效地测试被测产品各个部位和不同状态的泄漏电流。

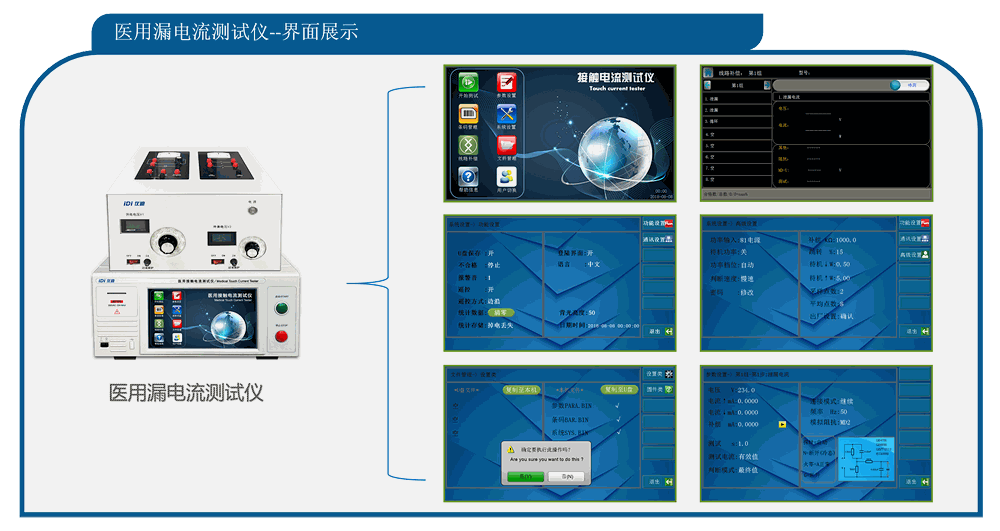

03人机交互
10寸触摸屏，前面板声光报警；测试仪具有8个模块，可进行快捷的参数编程、测试、数据查询等，操作简单，显示直观。
04功能齐全
可执行条码录入、数据存储、数据查询、线路补偿、用户管理等，为测试仪编辑丰富的工步和功能，且关键参数可设定判定阈值，满足不同行业测试要求。
05应用场景
适用于各类医疗器械或其它电气产品产线批量测试、研发试制测试、认证质检机构、高校实验室等。
06对外接口
遥控接口、开关量接口、USB接口、RS232通讯口、报警灯接口、电源通讯口、条码扫描接口等。
07源测结合
配备电源，可用于被测医疗器械的供电，进行动态测试。
突出优势
高端智能
测试仪的造型时尚，界面配色丰富，可执行条码扫描，数据存储，数据分析，数据上传等操作
检测全面
可以选配启用负载监测功能，实时监测负载的电气参数；可以测量AC+DC电流，可灵活选择MD漏电流测量点，且外接的电源可以单独设定电源状态，进行极性切换、零线连接与否、接地可靠与否等模拟
量程宽泛
可支持单相或三相电气产品的测试，单相最大可支持6KW功率产品；泄漏电流支持交流及直流测量，支持20mA测量，且交流泄漏的峰值、有效值均可测量，最大可测试1MHz漏电信号
设置灵活
输出电压或泄漏电流可独立设置，关键参数的判定阈值可设置，快速筛选出不良品
测试准确
可进行线路补偿，消除掉线路干扰或环境因素导致的测试偏差，测试值即被测产品真实值
保护功能全
OPP、OCP、OutError、OFL、GF、ARC等多种异常保护机制，以及U_HI、U_LO、P_HI、PF_HI等多种参数判定条件
技术指标
一、IDI6821AY医用漏电流测试仪，专用于医疗器械电气产品的泄漏电流测量，可执行AC及DC漏电流测试，检测方式及检测部位非常丰富，在对某个电气产品执行测试时，可以选择不同的模拟阻抗，测试对地泄漏、对表面泄漏、表面间泄漏等不同部位的泄漏电流值，并且可以模拟输入电源的状态，可以执行火零线正常测试、火零线反接测试、缺零线测试、缺地线测试等。本系列测试仪可以兼容各个中国或国际标准对于泄漏电流的要求，包括且不局限于产品设计生产标准、计量标准、产品认证标准等。测试仪有多款型号可选，用户根据实际测试需求可做选择；测试仪的测量能力、外观工业设计等均居行业前沿。
根据被测设备的工作状态，本系列测试仪可进行静态泄漏电流测量和动态泄漏电流测量。
静态泄漏电流测量：被测设备处于非工作状态，其电源开关置于接通位置，对其施加1.06倍的额定电压，分别测量相线和零线对机壳或对地的泄漏电流值。
动态泄漏电流（工作温度下的泄漏电流）测量：测量时应通过隔离电源（或隔离变压器）给负载供电，分别测量相线和零线对机壳或对地的泄漏电流值。
二、行业应用：
医疗电气化产品的产线、研发实验室、三方实验室等认证质检机构。
三、设备选型及技术参数：
| 设备选型 | |
|---|---|
| IDI6821AY（500VA） | 医疗电气化产品专用款，500W 主电源，带 200W 辅助电源 |
| IDI6821AY（1KVA） | 医疗电气化产品专用款，1KW 主电源，带 500W 辅助电源 |
| 配置 | |
|---|---|
| 尺寸 | 430W*354D*195H，单位：mm |
| 配置 | 10 寸触摸屏显示，接口：PLC & USB & RS232 通讯口&报警灯口&电源通讯口&条码扫描口 |
| 标配附件 | 负载线（1.5 米），电源线（2 米），接地线（2 米），通讯线（3 米），测试盒（2.5 米），三相接地夹（2 米，仅三相机型配置），PH/L 线（1.5 米，仅 6821、6821T 机型配置） |
| 工作条件 | 工作电源：AC220V±10%，50/60Hz±5% |
| 环境温度：0－40℃ | |
| 环境湿度：20－80%RH | |
| 技术参数 | ||
|---|---|---|
| IDI6821AY（500VA） | IDI6821AY（1KVA） | |
| 配备电源 | 主电源500VA，辅助电源 200VA | 主电源1KVA，辅助电源 500VA |
| 泄漏类型 | 静态泄漏、动态泄漏 | |
| 探针设置 | ①对地泄漏电流:G-L、G-N、自动（G-L、G-N） ②对表面泄漏电流：PH-L ③表面间 | |
| 外部电源状态 | ①A 正常(火零线正常)、B 对调(火零线切换)、自动； ②N 极连接状态正常与否：断开、闭合； ③接地与否：断开、闭合 | |
| 泄漏电流测试范围 | 最大 20mA | |
| 模拟阻抗 | 满足 GB 9706.1 图 13～图 19 | |
四、电气安全性能基础知识：
泄漏电流测试：被测产品的电源通过绝缘或分布参数阻抗产生的与工作无关的电流称为泄漏电流，对于Ⅰ类器具，是指其在所施加的测试电压作用下，穿过或跨过绝缘流入保护接地导线的电流，而根据测试部位不同又可区分为对地泄漏、对表面泄漏、表面间泄漏；分析仪内置多种模拟网络来模拟被测产品的结构、材料、使用环境、操作者人体阻抗等条件。
