主要功能
01灵活的带载模式
恒流 (CC)： 吸收恒定电流，无论电压如何变化（在设备能力范围内）；恒功率 (CP)： 吸收恒定功率，无论电压或电流如何变化；恒电阻 (CR)： 模拟一个固定阻值的电阻负载。
02强大的负载模拟能力
模拟纯阻性、纯感性、纯容性负载、模拟阻感容混合负载，多种带载模式和强大的RLC模拟能力，满足复杂多样的测试场景需求。
03电能回馈电网
传统能耗负载（如电阻箱、功率管）将测试电能全部转化为热能耗散，而能馈型负载通过PWM变流技术（AC-DC-AC拓扑）将待测电源输出的电能转换为与电网同频同相的交流电回馈电网，能量回馈效率可达90%以上，节能效果显著。

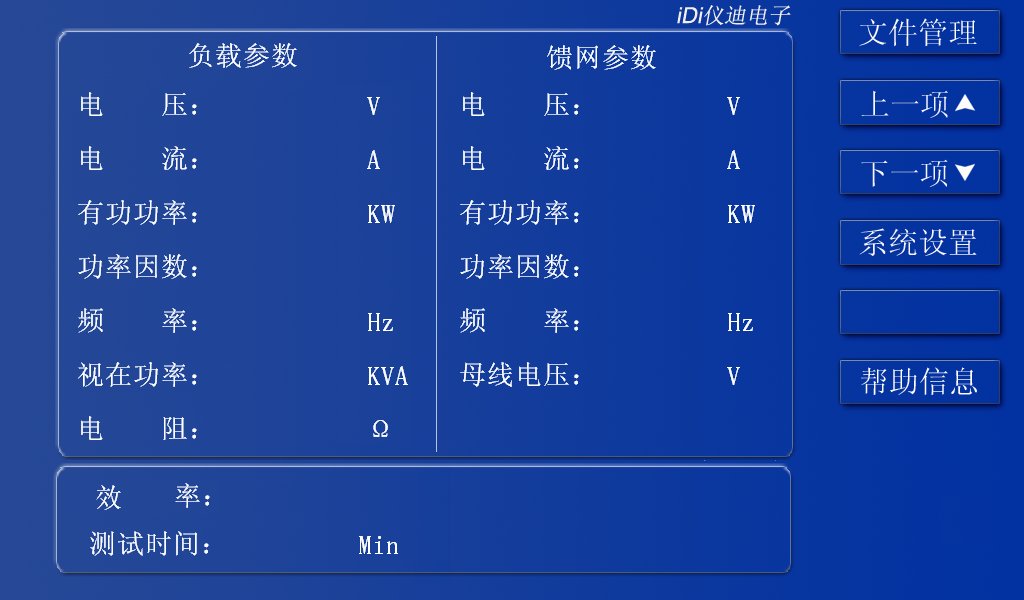

04参数测量功能
可进行负载端、馈网端电压、电流、功率、频率和功率因数等参数的测量。
05良好的人机交互
采用7寸彩色液晶显示（1024*600），界面风格沉稳，提升操作体验。
突出优势
IGBT技术
采用先进的双SPWM电流控制技术，PWM整流 和PWM逆变方式，提高逆变可靠性，降低EMI噪声辐射
减少通风费用和维护成本
通风费用： 消耗的能量大大减少，产生的热量少；维护成本： 发热量小意味着设备运行更稳定，因过热导致的故障风险降低
多重保护功能
馈网端及负载端IGBT、过载、过压、欠压等多重保护，确认带载过程的安全运行
多台并机功能
可多台联机组成大功率电子负载，通过主从控制或通讯总线（如CAN等），将多台设备并联使用，实现远大于单机功率的测试能力，满足大功率设备的测试需求
按键锁设计
防止误操作，在测试高功率设备时，意外触碰按键可能导致参数突变。按键锁能锁定当前设置，避免人为失误引发设备过载、测试中断甚至损坏被测物

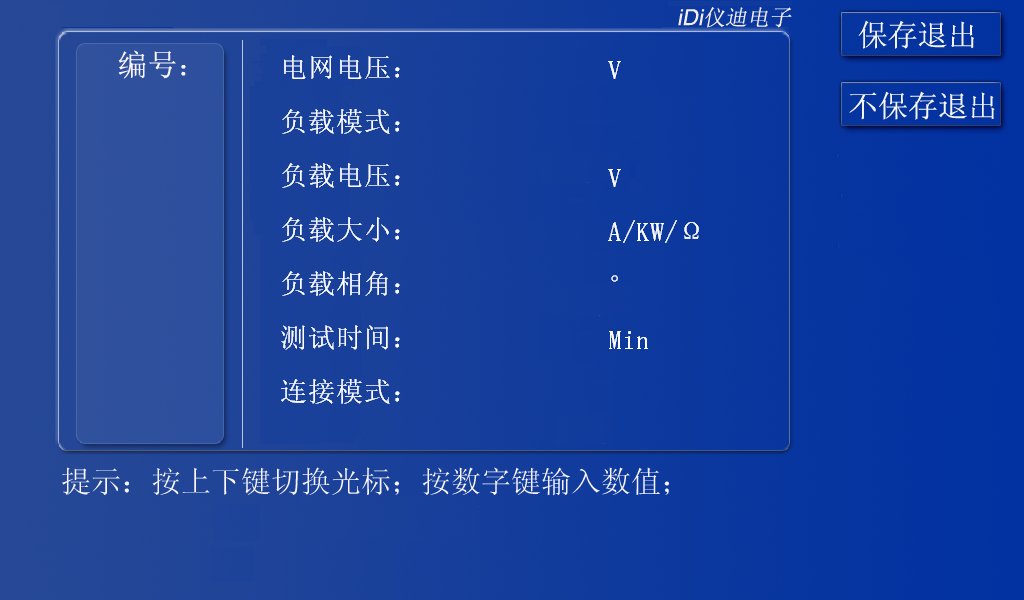

多组测试组
可设置24组不同带载参数，客户可根据不同产品带载需求快速选组
全数字键盘，支持数字
方便用户直接输入精确的数值参数，操作更快捷准确
技术指标
一、设备描述

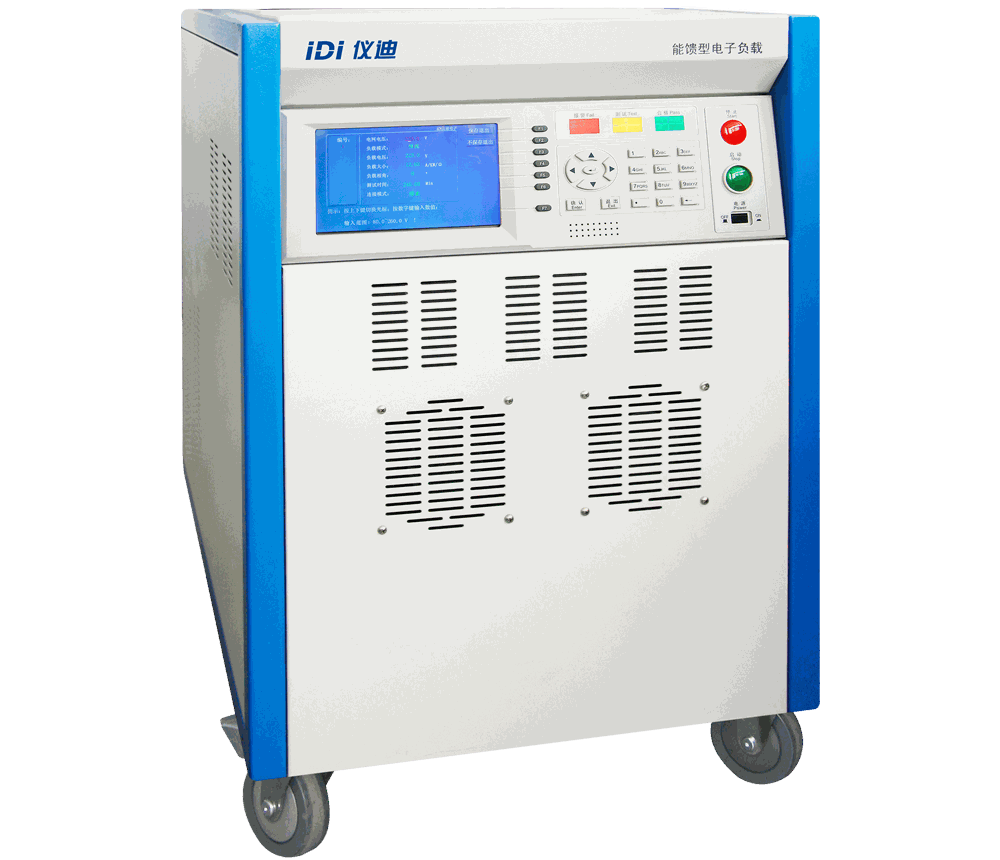

能馈型电子负载（又称能量回馈式电子负载）是一种基于电力电子变换技术的先进测试设备，通过模拟多样化负载特性并将电能高效回馈至电网，解决了传统电子负载能耗高、灵活性差的问题。
该系列能馈型电子负载采用先进的双SPWM电流控制技术及DSP数字控制算法技术，控制速度快，稳定性好，结合使用全数字四象限矢量电流软件技术，通过有源逆变技术回收约90%以上的测试电能，实现能量循环再生利用，避免了电阻负载因热能转换导致的温升问题。其工作过程中不需大容量散热装置或电阻箱，能减少供电容量需求并节省安装空间。支持模拟电阻、电感、电容及非线性负载特性，满足复杂多样的测试场景需求。
二、功能特点
• 降低电能损耗，可将92%以上电能回馈电网；
• 减少通风费用和人力成本支出；
• 体积小，采用高频变压器隔离，具有并网保护及装置内部保护功能；
• 多种带载方式选择，恒流，恒功率，恒电阻；
• 模拟纯阻性、纯感性、纯容性负载以及阻感容混合负载；
• 采用1024*600彩色液晶显示；
• 全数字键盘，支持数字；
• 可多台联机组成大功率电子负载。

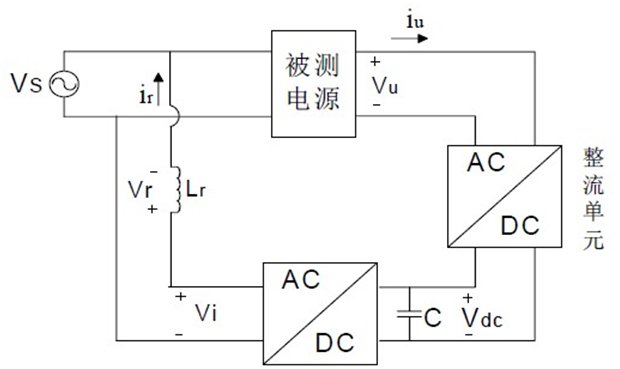

三、能量回馈原理
四、 典型应用场景
光伏逆变器、储能变流器的研发、生产和老化测试。
不间断电源 (UPS) 的测试。
充电桩、车载充电机 (OBC) 的测试。
大功率开关电源、变频器的测试。
发电机、航空地面电源的测试。
实验室进行各类交流电源设备性能验证。
六、技术参数
| 型号 | IDI71010 |
|---|---|
| 输入电压/频率 | AC 220V±10%，50Hz±10% |
| 环境温度/湿度 | 0～40℃/20～80%RH40℃ |
| 负载端电压范围 | 80.0V～260.0V |
| 模拟负载模式 | 恒流（2～40A）、恒阻（2.5～130Ω）、恒功（0.2～10KVA） |
| 模拟负载相角 | -90°～ +90° |
| 外观尺寸（mm） | 493W ＊ 650D ＊ 755H |
| 配置 | 7 寸 LCD 显示，24 个测试组，通讯接口，遥控接口（选配） |
