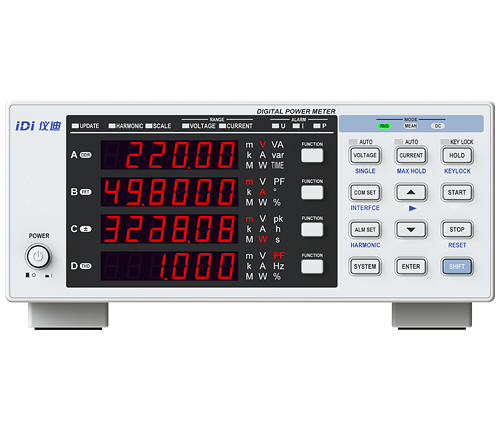

交直流功率测量仪

型号：IDI310XL(+)/IDI310XLE

分类国货精品 > iDi > 电参数系列摘要过零检测时间等参数测量具有测试功能01交直流通用既可以测量也可以测量待机功耗测量提高测试全面计量

🔧 我要报修 🧰 保养申请我要询价

用途场景

研发实验室研发、新产品开发、技术研究

生产生产线检测、工艺控制、制造过程监控

品控质量检验、来料检测、成品测试

合规认证计量检测、仪器校准、精度验证

教学实训教学实验、技能培训、实训演示

维修设备维修、故障诊断、维护保养

规格型号价格

型号	规格/配置	单位	价格	批发价	备注
IDI310XL(+)/IDI310XLE	电参数系列	—	登录可见	登录可见	官网规格，价格面议

价格与批发价对指定等级会员开放，登录或注册会员后可见；批量采购可在线询价。

规格参数

主要功能

01交直流通用

既可以测量交流信号，也可以测量直流信号。

02待机功耗测量

电流最小分辨率达0.01mA，功率最小分辨率0.1mW，实现待机功耗的测量。

03超限报警功能

电压、电流、功率等超限声光报警功能，便于现场快速识别不合格产品或异常工况，提高测试效率和安全性。

04全面的能量计量

支持Wh (瓦时) 和Ah (安时) 积分：既能满足常规电能消耗计量需求（如家电能效测试），也能满足电池充放电容量测试（如电池包、储能系统测试）的需求，应用范围广。

05量程扩展功能

支持电压、电流变比设置，可以轻松扩展测量量程。

突出优势

测量精度高

基本测量精度0.2%，双通道（电压、电流）同步转换，过采样，RMS计算，动态零点，过零检测技术于一体，提高了测量结果的准确性

宽测量范围

从直流到1kHz /5kHz宽频测量，负载适应性更强，满足不同带宽测试需求

测量速度快

最快0.1秒刷新速率，可以更快捕捉信号

强大的工业适配性

标配RS232通讯接口，可选配RS485通讯接口，支持Modbus通信协议，轻松实现测试自动化

多组测试组

可设置多组电压、电流、功率上下限及阈值，根据测试需求快速选组

便携设计

小巧轻便，外观精美，提升用户体验，便于携带和在实验室测试台/产线上部署

技术指标

一、设备描述

仪迪电子推出的IDI310XL(+)/IDI310XLE系列交直流功率测量仪以STM32F407VET6、A3P125-VQG100芯片为核心，集双通道（电压、电流）同步转换，过采样，RMS计算，动态零点，过零检测技术于一体，广泛应用于各种用电器的电压、电流、功率、功率因数、频率、电能量、时间等参数测量，一机多用，具有测试精度高、速度快，功能强大，接口丰富，抗干扰能力强，做工精良、性能可靠等特点。

二、功能特点

•基本测量精度0.2%；
•输入信号带宽DC，15Hz-1KHz/5KHz；
•交直流两用，既可以测量交流信号，也可以测量直流信号；
•电流分辨率达0.01mA，功率分辨率达0.1mW，可实现1W以下待机功耗的测量；
•支持Wh和Ah积分，满足不同客户测试需求；
•电压、电流变比设置功能，可以轻松扩展测量量程；
•电压、电流、功率超限声光报警功能，满足现场快速识别异常产品需求；
•RS-232（标配）或RS-485（选配）串行通信口，USB接口（选配）、轻松实现测试的自动化及数据传输；
•小巧轻便，外观精美，运行可靠稳定。

交直流功率测量仪

三、测量模式选择

三种模式为：RMS有效值模式，DC直流分量模式，MEAN平均值模式。以下为典型波形类型和因测量模式产生的测量结果差异：

名称	测量模式波形	有效值 RMS	平均值 MEAN	直流模式 DC
正弦波	正弦波形图	Ep/√2	Ep/√2	0
半波整流	半波整流波形图	Ep/2	Ep/(2√2)	Ep/π
全波整流	全波整流波形图	Ep/√2	Ep/√2	2/π·Ep
直流	直流波形图	Ep	π/(2√2)·Ep	Ep
三角波	三角波形图	Ep/√3	π/(4√2)·Ep	0
方波	方波形图	Ep	π/(2√2)·Ep	0
脉冲	脉冲波形图	√(T/2π)·Ep	πT/(4π√2)·Ep	T/2π·Ep

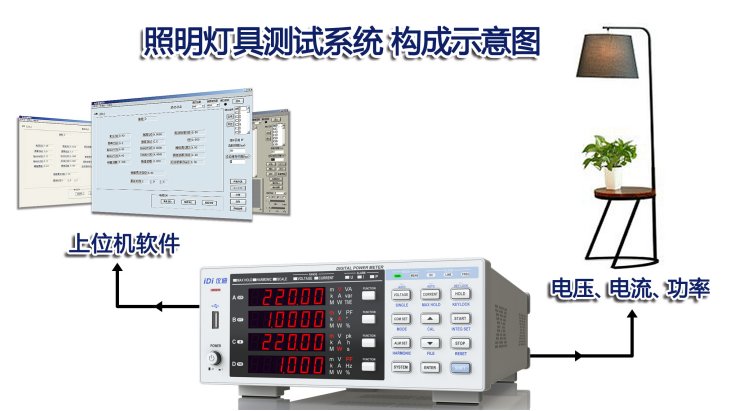

四、应用场景

交直流功率测量仪

五、技术参数

型号	IDI3500	IDI3500B
输入电压/频率	AC 100-240V，50/60Hz
环境温度/湿度	20±10℃/〈75%
整机空载	≤25W
测量功能	电压 U、电流 I、有功功率 P、无功功率 Q、视在功率 S、功率因数 λ、电压频率 fU、电流频率 fI、相位角 Φ、效率 η、总电能量 Wh、正向电能量 Wh+、反向电能量 Wh-、电流积分 Ah、电压和电流失真度 THD、峰值电压 Vpk、峰值电流 Ipk、电压峰值因数 CfU、电流峰值因数 CfI
接线方式	1P2W(单相 2 线)、1P3W（单相 3 线）、3P3W（三相 3 线，2 电压 2 电流）、3V3A（三相 3 线，3 电压 3 电流）、3P4W（三相 4 线）
基本测量精度	0.1 级	0.2 级
频率测量范围	0.5Hz～100kHz	0.5Hz～10kHz
量程	1000V20A
谐波测量	选配，1～50 次谐波含量，总失真度
测量模式	RMS，DC，MEAN
外观尺寸（mm）	455D425W145H
配置	7 寸 LCD 显示，通讯接口，USB 接口（拷贝设置参数）

质量保证

感谢您使用仪迪产品，《保修卡》和《客户档案卡》是仪迪为您提供进一步服务的凭证。从购买之日起，凭《保修卡》在中国享有规定的免费调换、保修期限、包括人工费、零配件的更换。《保修卡》是仪迪公司保修服务的凭证，请妥善保管，以便维修时出示。

保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
凡因非产品质量问题引起的故障，不在保修范围之内：

A
产品由于使用方法不当发生故障
B
产品由于使用环境不当、保管不良造成的损坏
C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
E
配件及易消耗品的补充
F
因不可抗力造成的故障和破坏

终身维护：为解除您的后顾之忧，对超出保修期或不属于保修范围的产品，我公司提供终身维修服务。如有特殊情况，双方另行协商处理。
