01标准法规
满足GB9706、GB4943.1、GB7000.1等国家标准，满足IEC60335、IEC60601、IEC60950、IEC60598等国际标准。
02多功能综合
可集成最多4项安规测试项目，一机即可完成基础的电气安规测试；通过不同项目间的组合，灵活搭配各个测试场景。
03人机交互
液晶屏显示；前面板声光报警；操作简易，初学者可快速上手。
04参数设置
10个记忆组8个测试步，可实现组间快速切换；输出电压、电流具备缓升缓降功能（时间可自由调节），关键参数可设定判定阈值，满足不同行业测试要求。
05应用场景
5、适用于各类医疗电气产品产线批量测试、研发试制测试、认证质检机构、高校实验室等。
06对外接口
遥控接口、开关量接口、USB接口、通讯口等。
突出优势
小型化
单机仅300mm宽度即可集成2~4项测试功能，适合高集成度或操作空间紧凑的使用场景
精度高
液晶屏款基本测量精度达1%，精度满足绝大多数测试需求
设置灵活
输出电压或电流带有缓升缓降功能（时间可设），可观察不同测试条件下被测产品的测试值，满足不同测试需求；判定阈值可设置
测试准确
可进行线路补偿，消除掉线路干扰或环境因素导致的测试偏差，测试值即被测产品真实值
保护功能全
防高压触电线路，随时侦测回路，杜绝触电伤害，保障人员安全；标配电弧侦测功能
技术指标

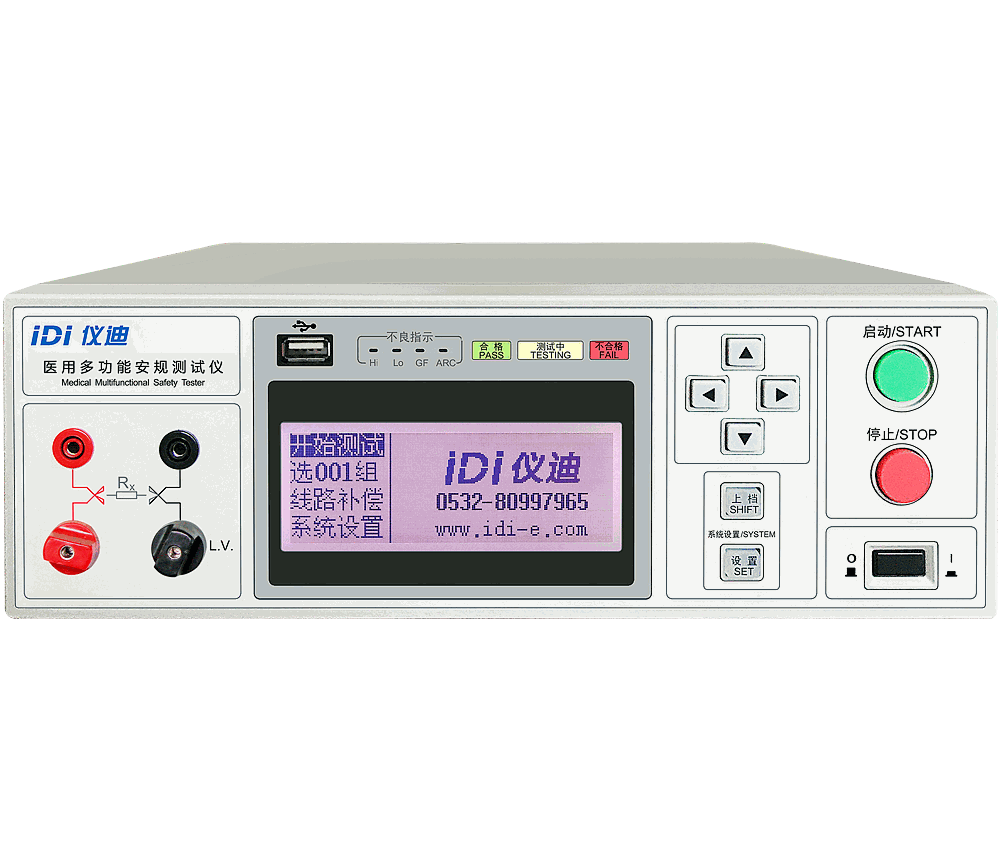

一、IDI616XBY医用多功能安规测试仪可集成2~4项安规检测项目，可以执行交流耐、直流耐压、绝缘电阻、接地电阻安规测试，本系列测试仪有多款型号可选，用户根据实际测试需求可做选择；测试仪体积小，宽度仅300mm，高度仅112mm，但输出能力如电压、电流输出范围，以及漏电流、电阻等测试量程均居行业前沿。测试仪具有10个记忆组，每组8个测试步，可进行单步测试或连续测试，适合对被测产品进行不同时间、不同电压电流输出等级的测试，以观察其测试数据。
测试仪具备Charge-Lo 功能，对于实际的安规检测操作极具便利性和可靠性。 Charge -Lo 益处：在量测直流耐压或绝缘电阻时，快速判定仪器和被测物的联线是否真正连接良好，避免由于联机不良而造成量测资料的不可靠。如绝缘电阻量测是越大越好，操作者往往只关心被测物的下限不要超出限值，上限不作判定，但是如果联机不良，绝缘电阻“无穷大”，被测物“良好”，造成了测试结果的不可靠，另一方面，做直流耐压测试时，漏电流很小，均为 μA 级别，不同于交流耐压漏电流较大，因此联机良好与否往往无法用下限设定来判定， Charge-Lo功能为操作者在直流耐压和绝缘电阻测试时， 提供了直接判定接线是否良好的手段。几乎任何的被测物都会呈现电容特性，在直流耐压测试或绝缘电阻测试时，一定会有一个充电电流出现，如前所述，在第一次设定Charge-Lo时，也是第一次量测被测物，操作者一定会确保仪器和被测物的联机是良好的，当操作者按下Test 按钮自动设置Charge-Lo时，仪器自动将充电电流的一半设定为 Charge-Lo电流并记忆到仪器中，当下一次量测被测物时，如果测试开始的瞬间仪器没有侦测到这个电电流，或电流比第一次记忆中的Charge-Lo电流低，则仪器报警并显示“Charge-Lo”，这时就意味着仪器和被测物之间的连接没有做好，或者连接不可靠（如某些多股线当中断了很多）。
二、行业应用：
医疗电气产品的产线测试、工厂实验室、三方实验室等认证质检机构。
三、设备选型及技术参数：
| 设备选型 | |
|---|---|
| IDI6161BY | 二合一：交流耐压、绝缘电阻；液晶屏显示 |
| IDI6162BY | 二合一：交流耐压、直流耐压；液晶屏显示 |
| IDI6163BY | 三合一：交流耐压、直流耐压、绝缘电阻；液晶屏显示 |
| IDI6164BY | 四合一：交流耐压、直流耐压、绝缘电阻、接地电阻；液晶屏显示 |
| 配置 | |
|---|---|
| 配置 | 液晶屏或数码管显示，接口：PLC & USB &通讯口&报警灯口（选配） |
| 标配附件 | IDI6161B、IDI6162B、IDI6163B： 电源线（2 米），遥控开关量线（1.1 米），高压棒（1.5 米），回路附（1.5 米），通讯线（3 米） IDI6164B： 红色接地钳（2 米），黑色接地钳（2 米），电源线（2 米），遥控开关量线（1.1 米），高压棒（1.5 米），回路附（1.5 米），通讯线（3 米） |
| 工作条件 | 工作电源：AC220V±10%，50/60Hz±5% |
| 环境温度：0－40℃ | |
| 环境湿度：20－80%RH | |
| 技术参数 | ||||
|---|---|---|---|---|
| IDI6161BY | IDI6162BY | IDI6163BY | IDI6164BY | |
| 交流耐压 | 5000V/20mA | |||
| 电压输出精度 | ±（1%设定值+2V） | |||
| 直流耐压 | / | 6000V/10mA | ||
| 电压输出精度 | / | ±（1%设定值+2V） | ||
| 绝缘电阻 | 3000V/10GΩ | / | 3000V/10GΩ | |
| 电压输出精度 | ±（1%设定值+2V） | / | ±（1%设定值+2V） | |
| 接地电阻 | / | 32A/600mΩ | ||
| 电流输出精度 | / | ±1%设定值 | ||
| 尺寸（单位：mm） | 300W*370D*112H | 300W*450D*112H | ||
四、电气安全性能基础知识：
绝缘电阻测试：绝缘电阻是反应绝缘材料性能的一项重要电气参数，此项目可以了解被测物绝缘结构的绝缘性能、绝缘受潮或受污染情况，主要测量两个端点之间及其外围连接在一起的各项关联网络所形成的等效电阻值，相关法规对于不同极性的导电体之间提出绝缘电阻的最低要求，从而确保电气设备的运行安全。

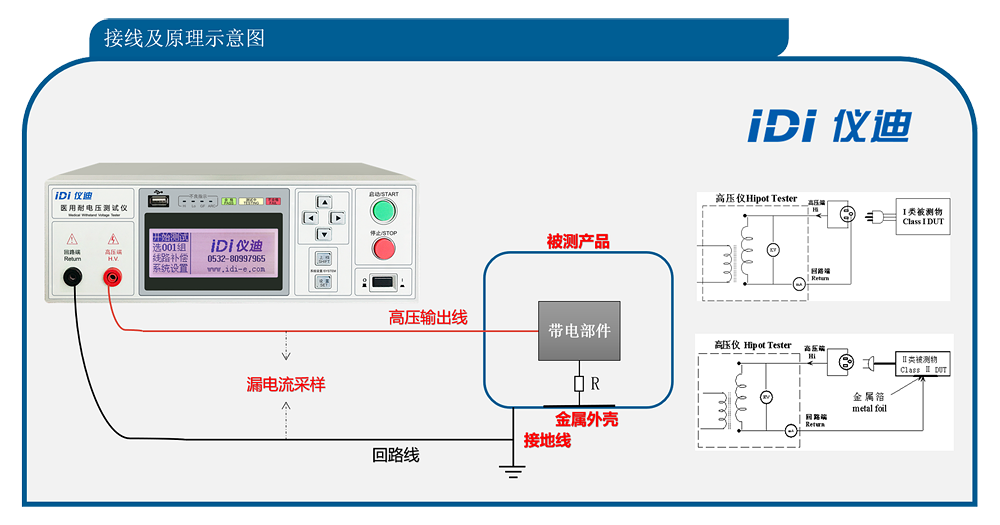

交/直流耐压测试：又称电气强度测试，可根据被测产品工作的电源环境来确认执行交流耐压或是直流耐压测试，通过在被测产品的带电部件和外壳之间施加数倍于其额定电压的瞬态或持续高压，来验证被测产品的带电部件有无击穿现象；在测试期间，被测产品的绝缘部分承受非正常的应力，可以快速查出有无绝缘失效、电气间隙过小等缺陷。

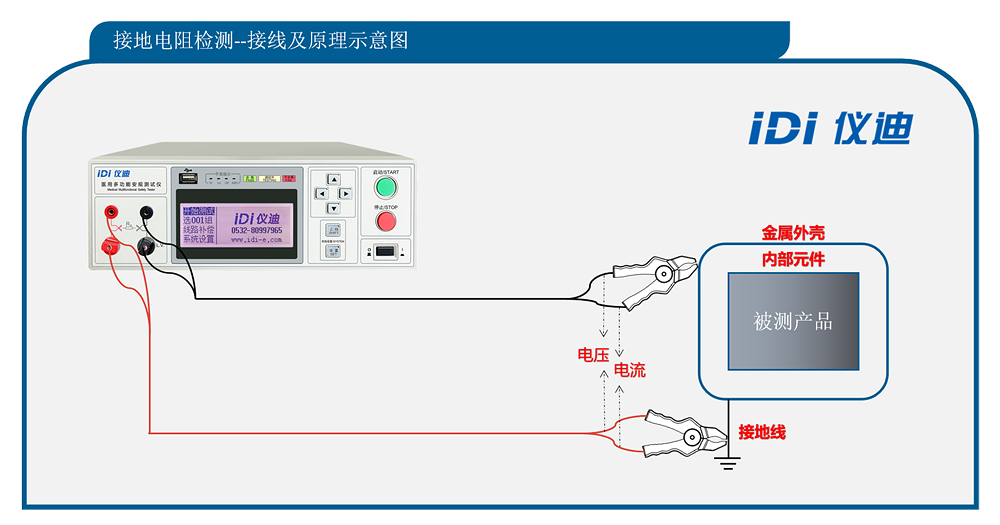

接地电阻测试：接地导通电阻是指被测产品易触及金属部件与接地端子或接地触点之间的连接电阻，此项检测旨在测试其保护接地措施是否可靠，是评价被测产品接地连续性的量化指标，通过输出恒定的交流大电流，检测被测产品有无螺丝未锁紧、接地线径太小、接地线断路等情况。
