用途场景
规格型号价格
规格参数
主要功能
01标准法规
满足GB18384、GB/T 31466、GBT 20234、GBT 18487、GB 7258、QCT895、GB 4793等国家标准；满足ECE R 100、EC61851、IEC 62196等国际标准。
02测试能力
电位均衡、绝缘电阻、泄露电流、整车绝缘、绝缘监测验证、电容耦合等安规测试项。
03自动化测试
内置高性能计算机可连接扫描枪，记录车辆VIN号和主要零部件号，识别产品类别、自动匹配测试程序并启动测试，避免人为错误，有效提高生产效率。
04简捷化操作
真彩液晶显示，菜单式操作；侧面板配装有线缆连接装置，线缆更换方便快捷，简单易懂。
05数据处理
支持U盘导出数据、网络传输数据等功能；可进行测试数据筛选、条件查询、报表生成，实现数据追溯，有助于产品质量分析。
06接口功能
2路USB接口、报警灯及遥控接口，可连接扫码枪、网络、无线遥控开关等外设。
突出优势
完善的数据管理
可支持本地储存，服务器自取，自动上传服务器等多种方式
条码绑定
可支持手动输入、扫码枪扫码、RFID读取、服务器下发等多种方式
定制化服务
根据不同车型、测试需求可定制测试项、硬件对接、软件交互、测试方案等
便捷化操作
根据车型智能匹配测试组，一键测试；定制对接插件，安全、快速接插
细节化测试
软件开放编辑窗口，可根据不同车型设置不同测试项，各测试项独立设置相应参数
测试速度快
测试系统采用先进的测试技术设计。能够快速测量被测车辆的各项参数，以满足生产线对快速测试的要求
技术指标
1、新能源汽车检测基础知识
电位均衡测试：电位均衡是通过物理手段将电气设备的外露可导电部分与车身上的参考点或等电位点（通常指车架）进行连接，以最小化它们之间的电位差。这种连接能够确保在电气系统中，特别是在高压系统中，各导电部分之间保持相同的电位，从而降低电击风险和其他安全隐患。
绝缘电阻测试：新能源汽车电气化程度相对传统汽车要高，在汽车运行的恶劣环境（汽车振动、外部环境湿度及温度）影响下，或汽车发生碰撞、翻转的情况，可能导致高压电路与汽车底盘间的绝缘性能降低，造成汽车火灾，影响驾乘人员的生命安全。新能源汽车较高的工作电压对高压电气系统和车辆底盘之间的绝缘性能提出了更高的要求。
整车绝缘测试：电动汽车的高压部件是一种并联的结构，整个系统的绝缘电阻是所有高压部件绝缘电阻的并联值。依据GB 18384-2025电动汽车安全要求，绝缘电阻最低要求：直流100Ω/V，交流500Ω/V。
绝缘监测验证：电动汽车中的高压电气系统，如果出现绝缘失效，将会带来严重的安全隐患。为了确保车辆在绝缘失效时能够及时向驾驶员传递报警信号，车辆应具备绝缘电阻监测功能。
电容耦合测试：电容耦合是指在最大电池电压下,车辆高压母线（整车所有B级电压电路）Y电容上的存储电荷量。
2、工位布置：
在对节拍要求较高的产线上时，可根据车辆装配进度在适合的工位装配相应一到两项测试项；
在对节拍要求较低的非产线时，可选配较全面的测试项。

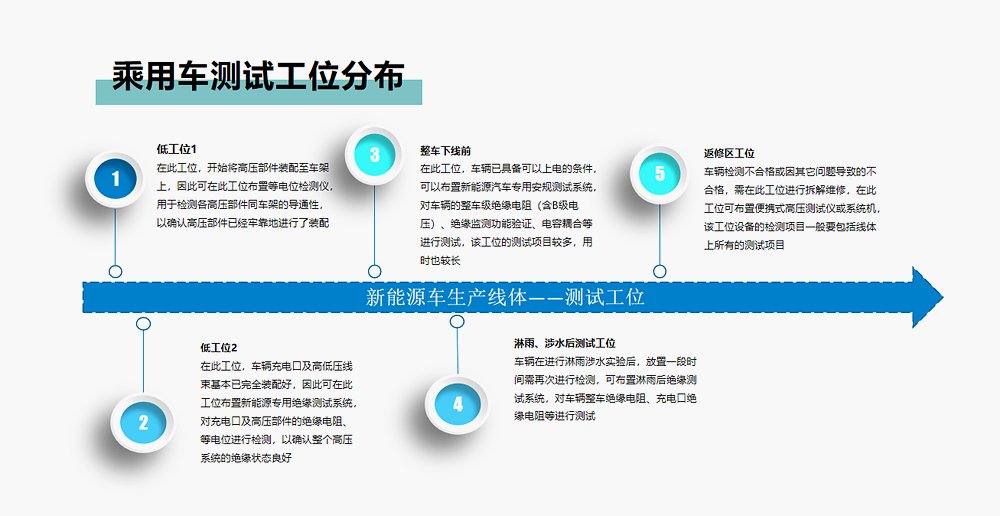

以下工位分布图可供参考：
3、技术指标
| 测试项 | 参数 |
|---|---|
| 零部件电位均衡 | 32A DC/600mΩ |
| 充电口电位均衡 | |
| 负载绝缘电阻 | 1000V DC/10GΩ （可选配 3GΩ/50GΩ） |
| 充电口绝缘电阻 | |
| 泄露电流 | 300V AC/18mA |
| 整车绝缘 | 0.2-100MΩ |
| 绝缘监测验证 | 电阻系数 Rx：100-1000； |
| 电容耦合 | 1、计算方式（推荐）； 2、实测（测试时间长，不推荐）； 1000V DC/2000mJ； |
以上测试项目厂家可以根据实际需求、生产节拍等综合考虑工位布置，仪迪测试系统可以灵活组合以上测试项目。
质量保证
- 保证仪迪产品在从购买之日起3个月内，在正常使用下，万一发生故障时，按保修规定免费调换服务。
- 保证仪迪产品在从购买之日起12个月内，在正常使用下，万一发生故障时，按保修规定进行免费维修服务。
- 凡因非产品质量问题引起的故障，不在保修范围之内：
- A
产品由于使用方法不当发生故障
- B
产品由于使用环境不当、保管不良造成的损坏
- C
产品被非授权人士（包括用户）私自拆修、改装、及附加零配件
- D
产品编号、配件编号、保修标记被涂改、撕毁、破坏以至不完整
- E
配件及易消耗品的补充
- F
因不可抗力造成的故障和破坏
