规格参数
产品概述
CT-4008Tn-mA/6A/12A 超级电容
· 10Hz/ 100Hz 数据记录
· 500ms 脉冲宽度

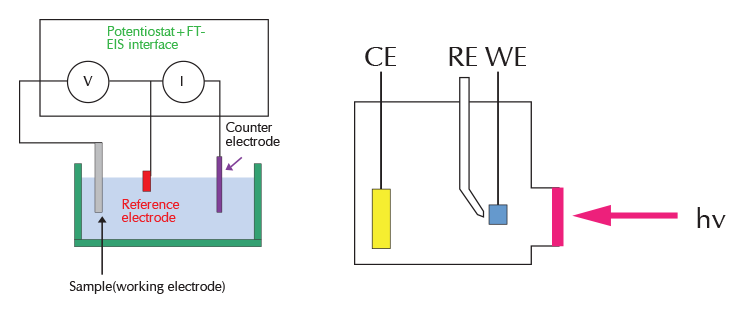

· 三电极 测试

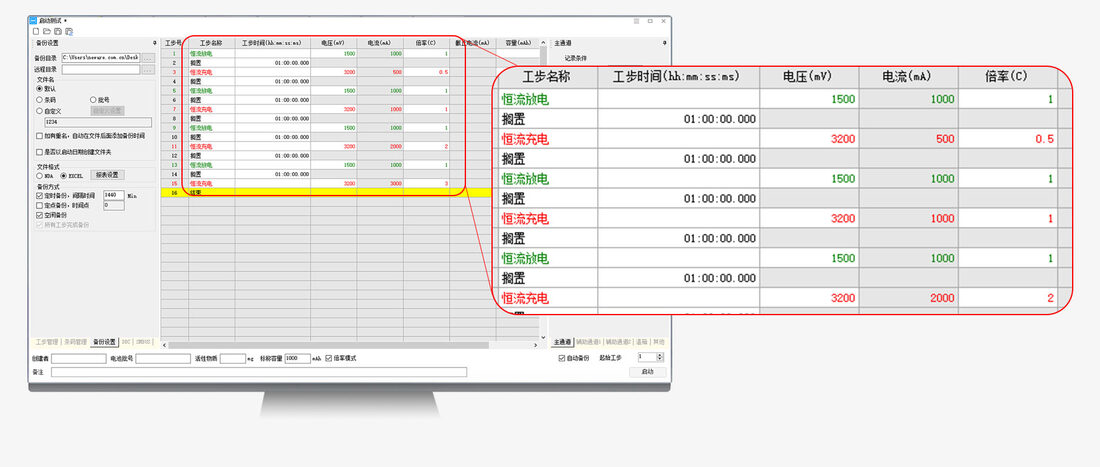

· 倍率充放电 测试
· μA级 电流单位

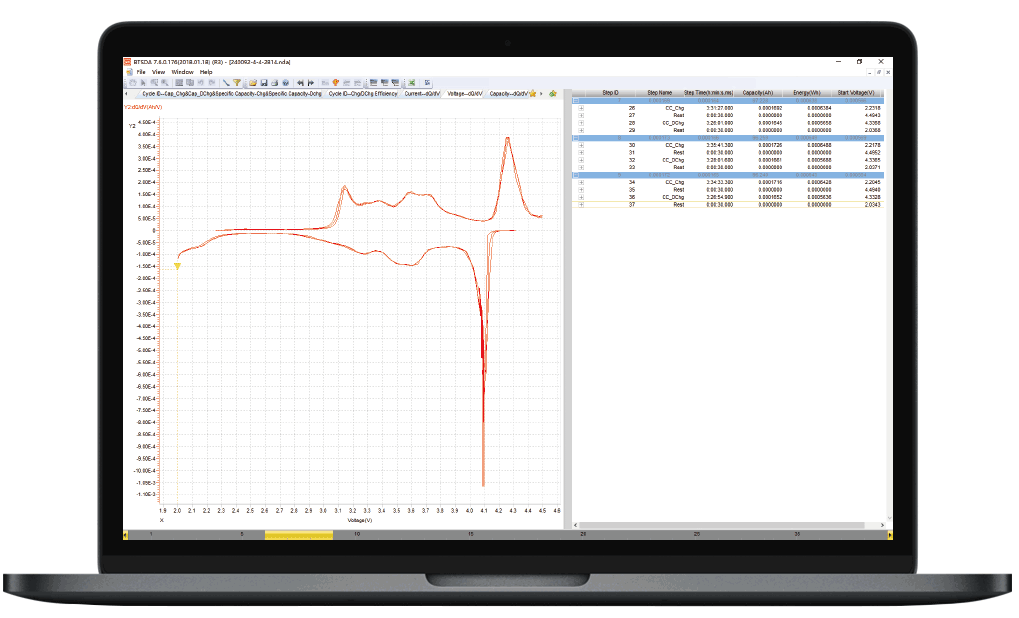

· dQ/dV 曲线
· DCIR
· 0.05%FS 精度
· 三量程

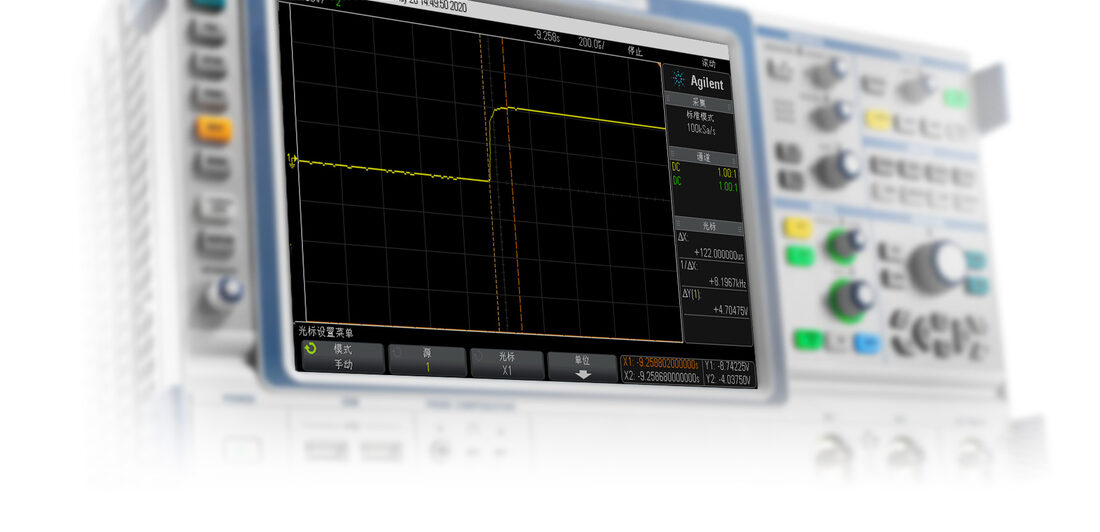

· ≤500μs/1ms 响应时间
CT-4008Tn-5V10mA-164三量程超级电容测试仪技术规格
继续了解参数
技术参数

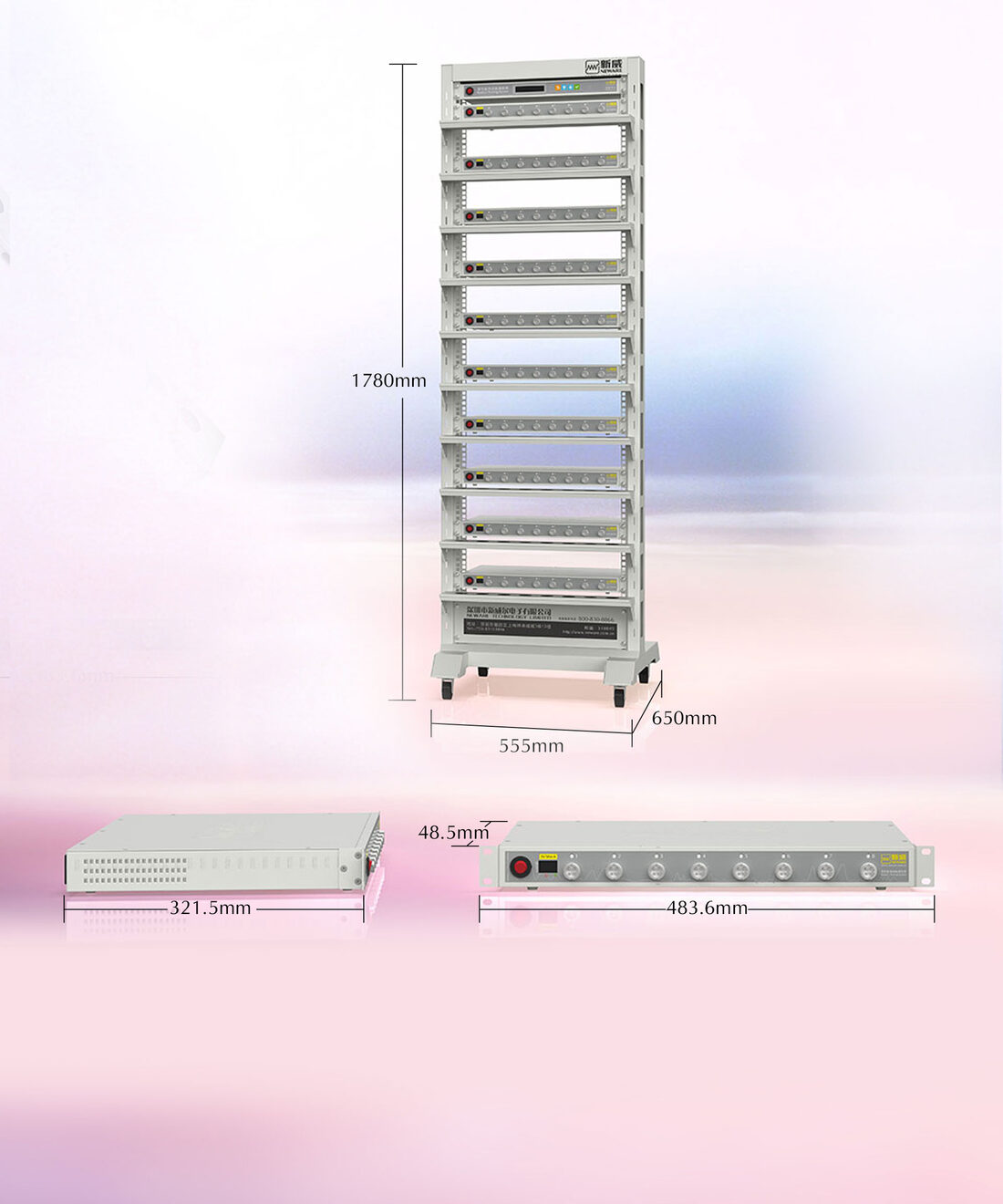

| 每单元机箱尺寸（W*D*H）(mm) | 1U（19"），483.6*321.5*48.5 (mm) |
| 输入电源 | AC 220V ±10% / 50Hz |
| 输入有功功率 | 25w |
| 分辨率 | AD：16bit；DA：16bit |
| 输入阻抗 | ≥1GΩ |
| 电压 | 恒压电压范围控制：25mV~5V； 最低放电电压：-5V； 精度：± 0.05% of FS； 稳定度：± 0.05% of FS； |
| 电流 | 5V10mA 每通道输出范围：5μA~1mA；1mA~5mA；5mA~10mA； 精度：± 0.05% of FS； 恒压截止电流：2μA；0.01mA；0.02mA； 稳定度：± 0.05% of FS； |
| 功率 | 5V10mA 单通道最大输出功率：0.05W； 稳定度：± 0.1% of FS； |
| 稳定度 | ± 0.05% of FS |
| 时间 | 电流响应时间(10%FS~90%FS) ＜500μs； 工步时间范围 ① ≤(365*24)小时/工步；② 时间格式支持00：00：00：00(h、min、s、ms) |

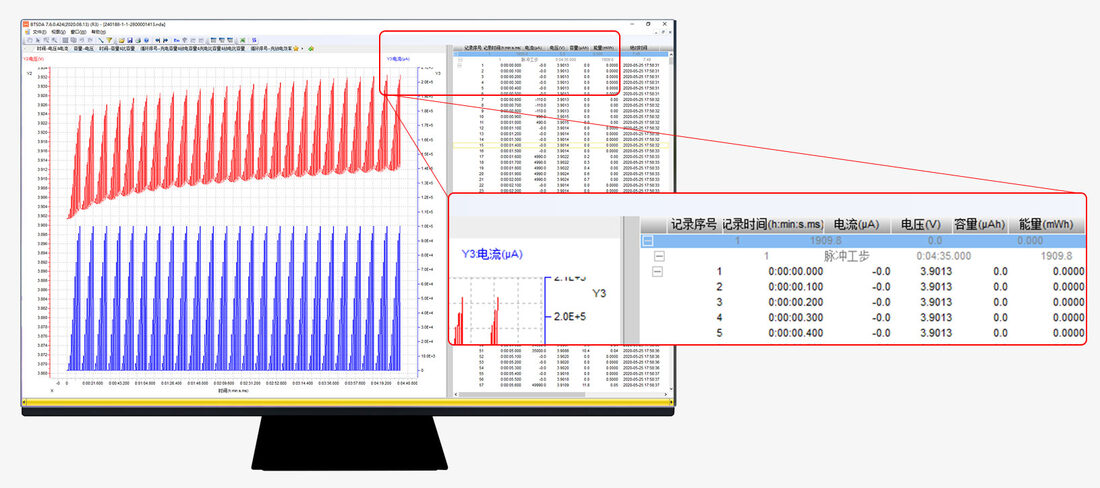

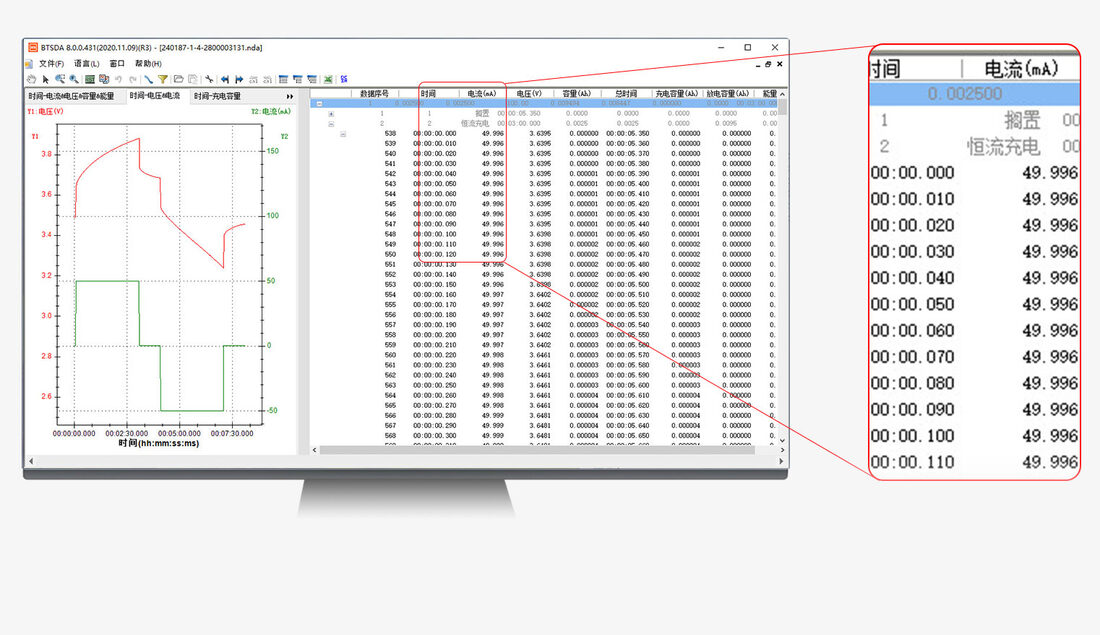

| 数据记录 | 数据记录条件 最小时间间隔：100ms； 最小电压间隔：10mV； 10mA最小电流间隔：2μA；0.01mA；0.02mA； 记录频率 10Hz； |
| 充电 | 充电模式：恒流充电、恒压充电、恒流恒压充电、恒功率充电； 截止条件：电压、电流、相对时间、容量、能量、-△V； |
| 放电 | 放电模式：恒流放电、恒压放电、恒流恒压放电、恒功率放电、恒阻放电； 截止条件：电压、电流、相对时间、容量、能量； |

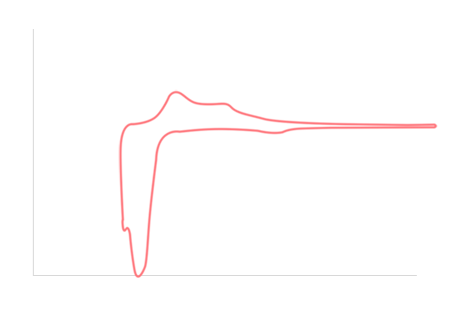

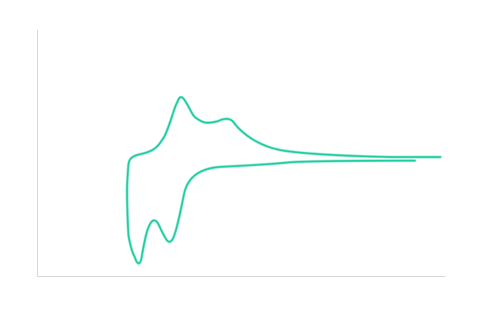

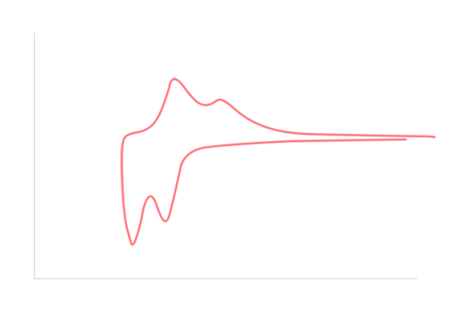

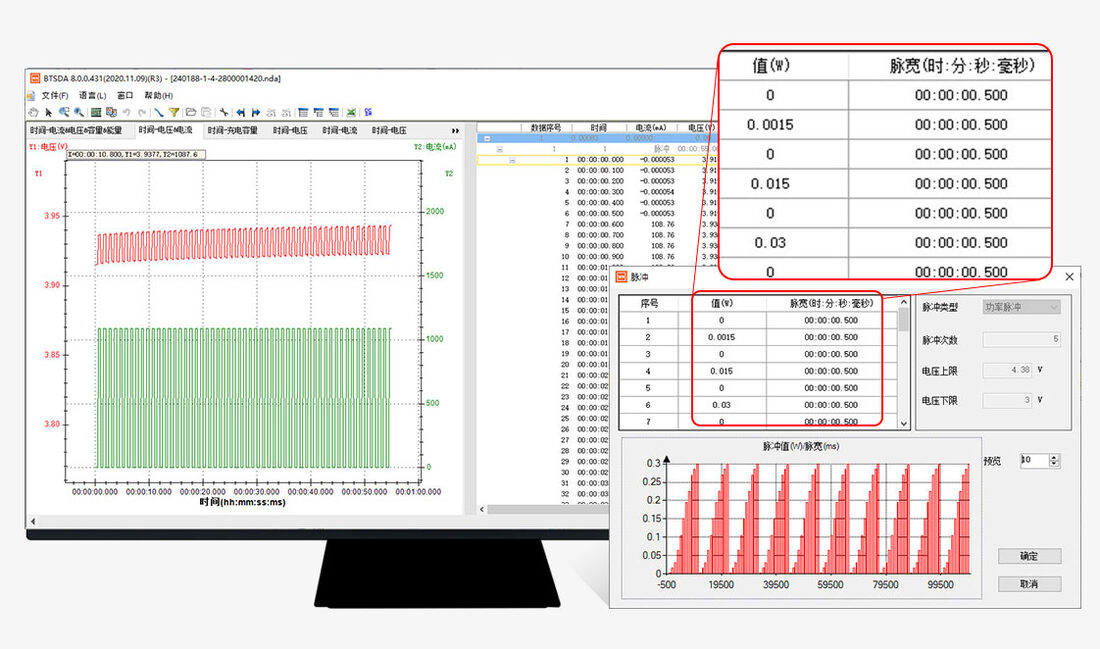

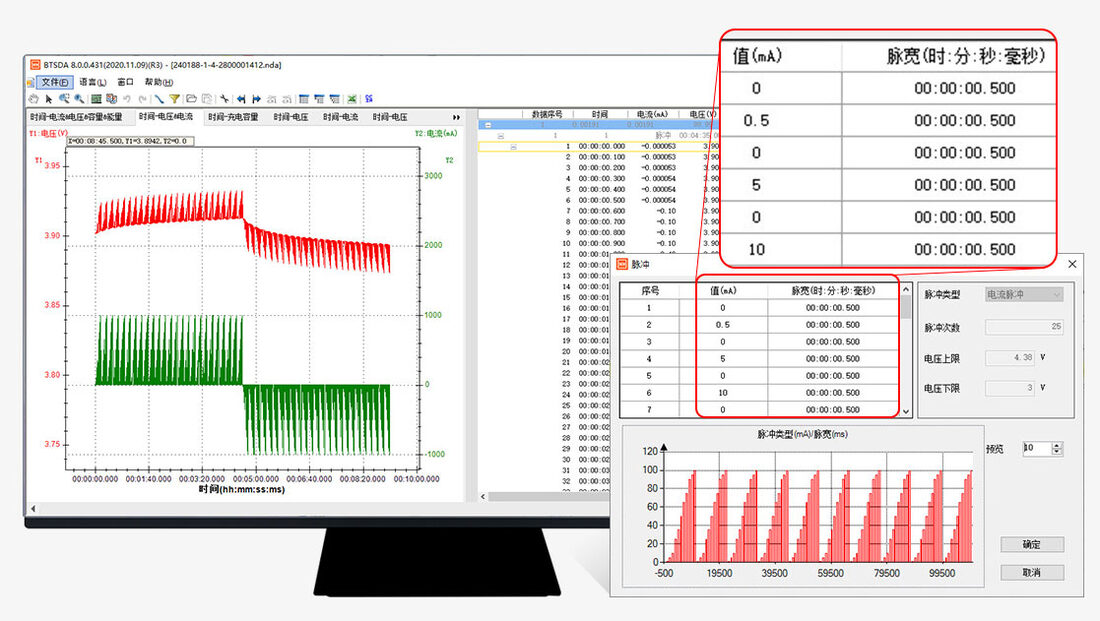

| 脉冲模式 | 充电：恒流模式、恒功率模式； 放电：恒流模式、恒功率模式； 最小脉冲宽度：500ms； 脉冲个数：单个脉冲工步支持32个不同的脉冲； 充放电连续切换：一个脉冲工步可以实现从充电到放电的连续切换； 截止条件：电压、相对时间； |

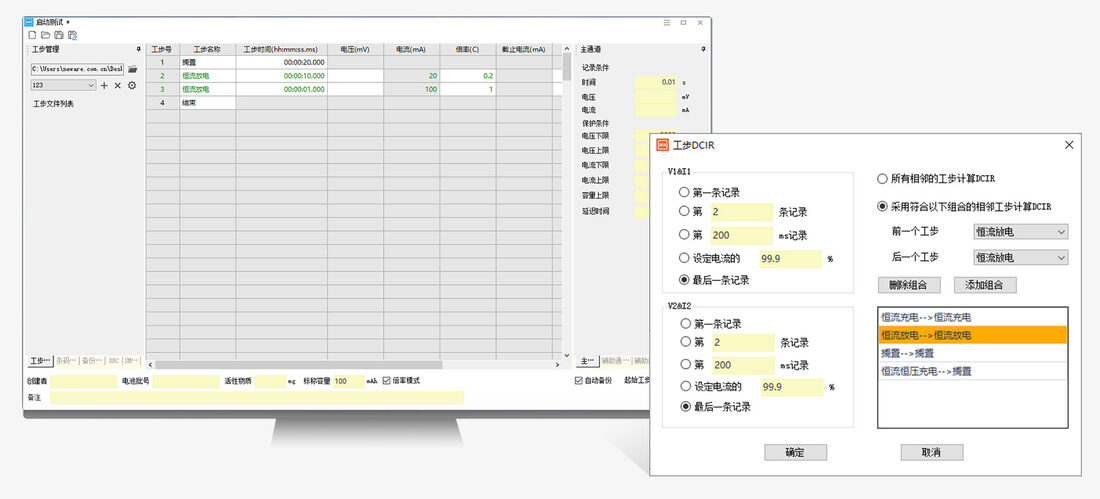

| DCIR测试 | 支持自定义取点进行DCIR的计算 |

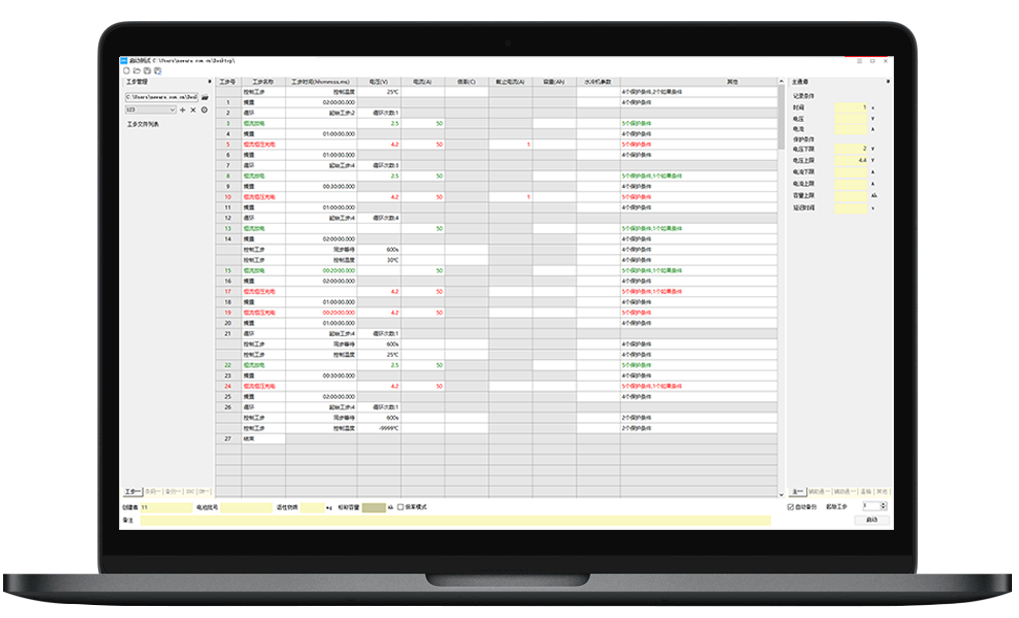

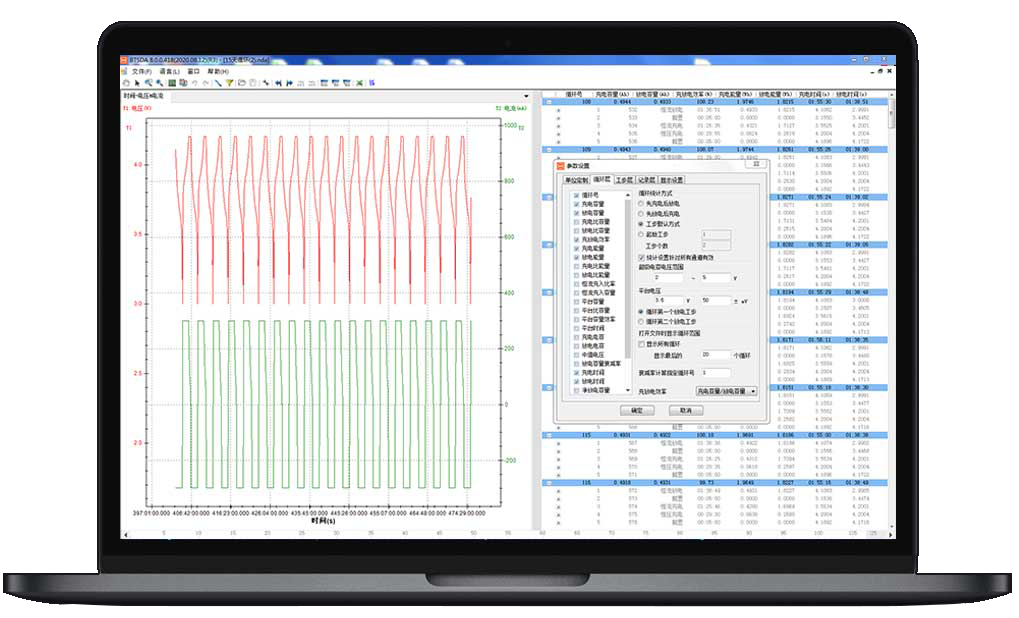

| 循环 | 循环测试范围：1~65535次； 单循环工步数：254； 循环嵌套：具有嵌套循环功能，最大支持3层嵌套； |
| 保护 | 掉电数据保护； 具有脱机测试功能； 可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间； |
| IP防护等级 | 防护等级IP20 |
| 通道特点 | 恒流源与恒压源采用双闭环结构 |
| 通道控制模式 | 独立控制 |
| 电压电流检测采样 | 四线制连接 |
| 噪声 | <45dB |
| 数据库 | 采用MySQL数据库集中管理测试数据 |

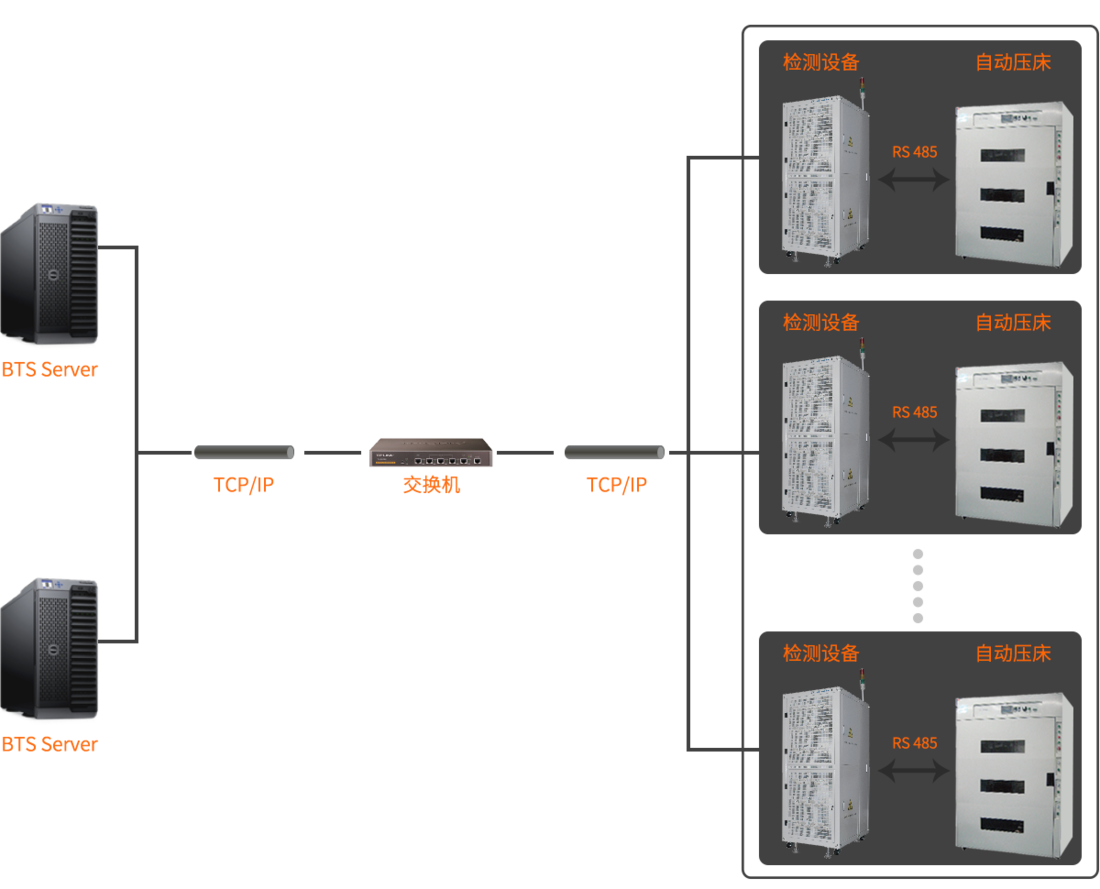

| 上位机通讯方式 | 基于TCP/IP协议 |
| 服务器操作系统 | Windows 7 or Windows 10 |
| 数据输出方式 | EXCEL2003，2010、TXT |
| 服务器磁盘配置 | 500GB |
| 通信接口 | 网口 |
| 漏电流 | 0.005μA |
| 整机通道数 | 8 |
| 工作温度范围 | 0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃） |
| 存储温度范围 | -10℃~50℃ |
| 工作环境相对湿度范围 | ≤70% RH（没有水汽凝结） |
| 存储环境相对湿度范围 | ≤80% RH（没有水汽凝结） |

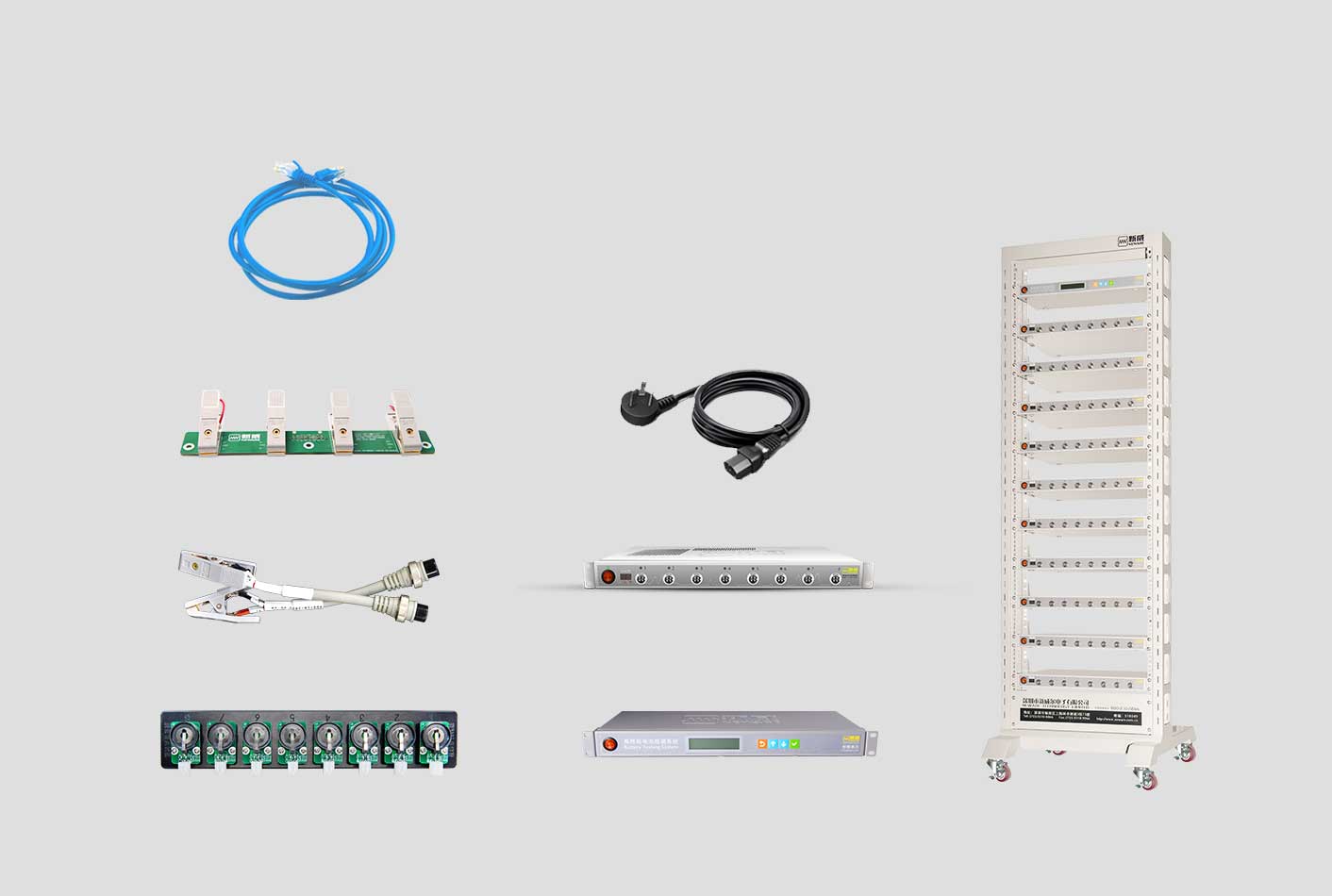

| 夹具类型 | 上下夹具 |

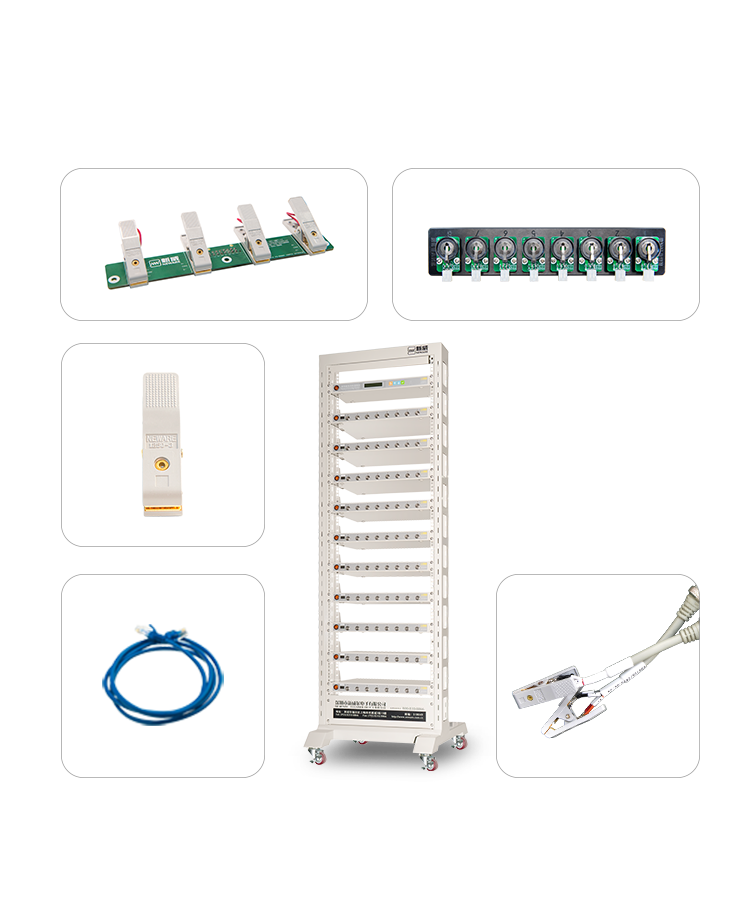

| 夹具图片 |
