规格参数
产品概述

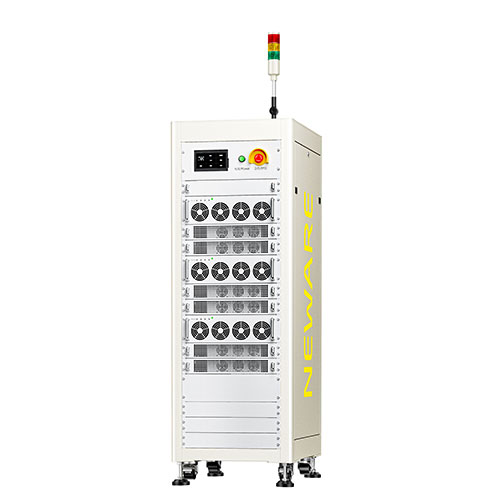

CE-6012n-60V50A
· 100Hz 数据记录
· RS485通信 CANBus
· ＞90% 能量转换效率
· 工况模拟
· 支持 BMS对接
· ≥0V 放电电压
· 0.02%/0.05% 精度
· 100ms 最小脉宽
· ≤3ms 响应时间
· 通道并联
· 电动汽车锂电池
· 电动自行车锂电池
· 电动工具锂电池
· 园林工具锂电池
· 储能锂电池
| 60V20A | 60V30A | 60V50A | 60V60A | 60V100A | 60V120A |
| 60V400A | 60V240A | 120V50A | 120V100A | 120V200A | 120V400A |
| 200V50A | 500V100A | 200V200A | 400V200A | 750V500A | 800V600A |
| -B (充放电异口) / -F (负压) 功能可选 |

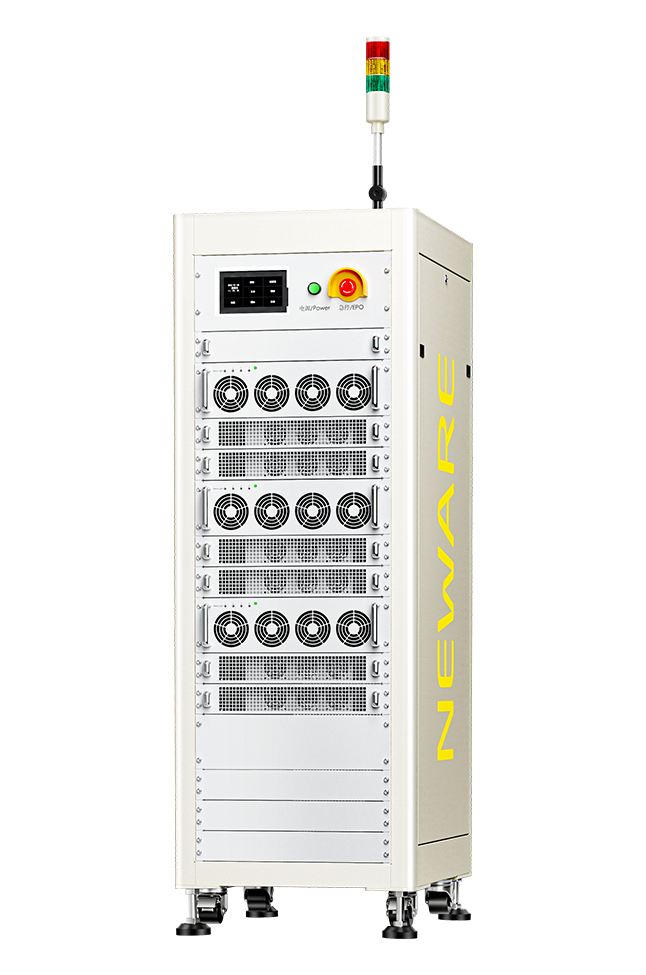

了解更多CE-6012n-60V50A 模组能量回馈电池检测设备
继续了解参数
技术参数
| 设备型号 | CE-6012n-60V50A-H |
| 通道信息 | 12CH |
| 通道并联 | 支持最多4个通道并联 |
| 输入电源 | 3PH-AC380V±15% 50/60±5Hz |
| 功率因数 | ≥99%（满载） |
| THDi | ≤5%（满载） |
| 输入功率 | 42.4KW |
| 输入电流 | 64.4A/每相 |
| 整机效率（Max） | 90% |
| 噪声 | ≤65dB |
| 设备尺寸W*D*H | 600*800*1300(mm) |
| 重量 | 约210KG |
| 功率控制模块类型 | MOSFET |
| 输入电源接线方式 | 三相五线 |
| 保护 | 防浪涌、防孤岛、过欠频、过欠压、缺相保护等 |
| 防护等级 | IP20 |
| 电压电流检测采样 | 四线制连接（充放电同口） |
| 电压 | 通道范围 充电：0V~6V；放电：3V~60V； 最低放电电压 3V 精度 ±0.02% of FS 分辨率 24bit |
| 电压精度 | 0.02% of FS |
| 电流 | 通道范围 量程1：50A 精度（独立量程） ±0.05% of FS 恒压截止电流 0.05% of FS（每个独立量程） 分辨率 24bit |
| 电流精度（独立量程） | 0.05% of FS |
| 功率 | 单通道输出功率：3KW； 整机输出功率：36KW； |
| 时间 | 电流响应时间（10%FS TO 90%FS）≤3ms 电流转换时间（-90%FS TO 90%FS）≤6ms 最小工步时间：0.1s |
| 输入阻抗 | ≥1MΩ |
| 充放电模式 | 充放电模式 恒流充放电、恒压充放电、恒流恒压充放电、恒功率充放电、恒功率恒压充放电、恒压恒组放电、恒组放电、电压斜坡、电流斜坡 截止条件 电压、电流、相对时间、容量、-ΔV |
| 工况模拟工步 | 充放电模式：电流、功率 切换：支持充放电连续切换 截止条件：时间、行号 下载数据量：最大支持100万行工况下载； |
| 脉冲工步 | 充放电模式：电流、功率 最小脉冲宽度：50ms 脉冲个数：单个脉冲工步可支持32个不同的脉冲 切换：支持充放电连续切换 截止条件：电压、相对时间 |
| DCIR直流内阻测试 | 支持自定义取点进行DCIR的计算 |
| 数据记录频率 | 100Hz (单通道的辅助通道＞2为10Hz) |
