规格参数
产品概述

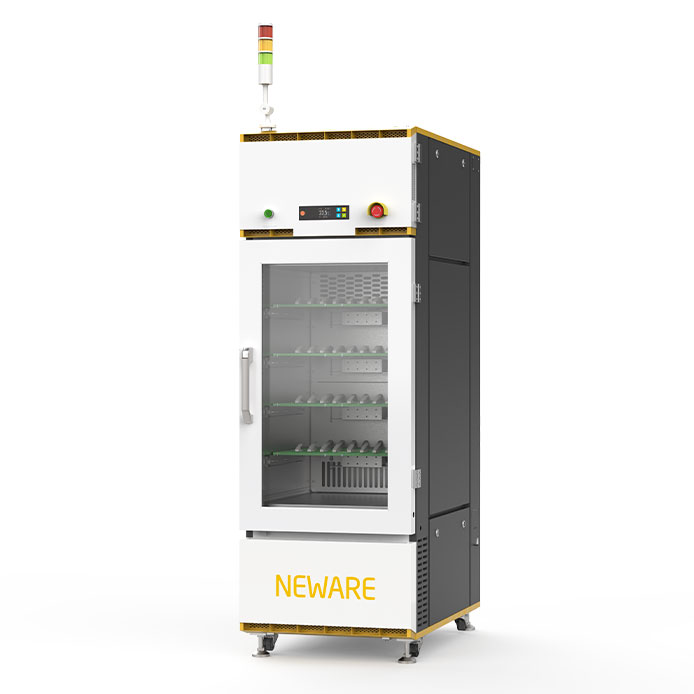

WHW-200L-0C-220V-5V50mA-160CH
· 温度偏差 ±2.0℃ （空载、温度稳定时）
· 测试环境温度 +25℃
· 温度范围 0℃~60℃
· 降温时间 25℃→0℃≤50MINS （空载、平均非线性）
· 升温时间 25℃→60℃≤30MINS （空载、平均非线性）
· 温度波动度 ≤±0.5℃ （空载、温度稳定时）
一体机压缩机制冷恒温试验箱的具体参数如何?
继续了解参数
技术参数
| 常规物料编码 | WHW-200L-0C-220V-5V50mA-160CH |
| 标称内容积 | 200L |
| 内箱尺寸 | W500 mm×D500 mm×H800 mm |

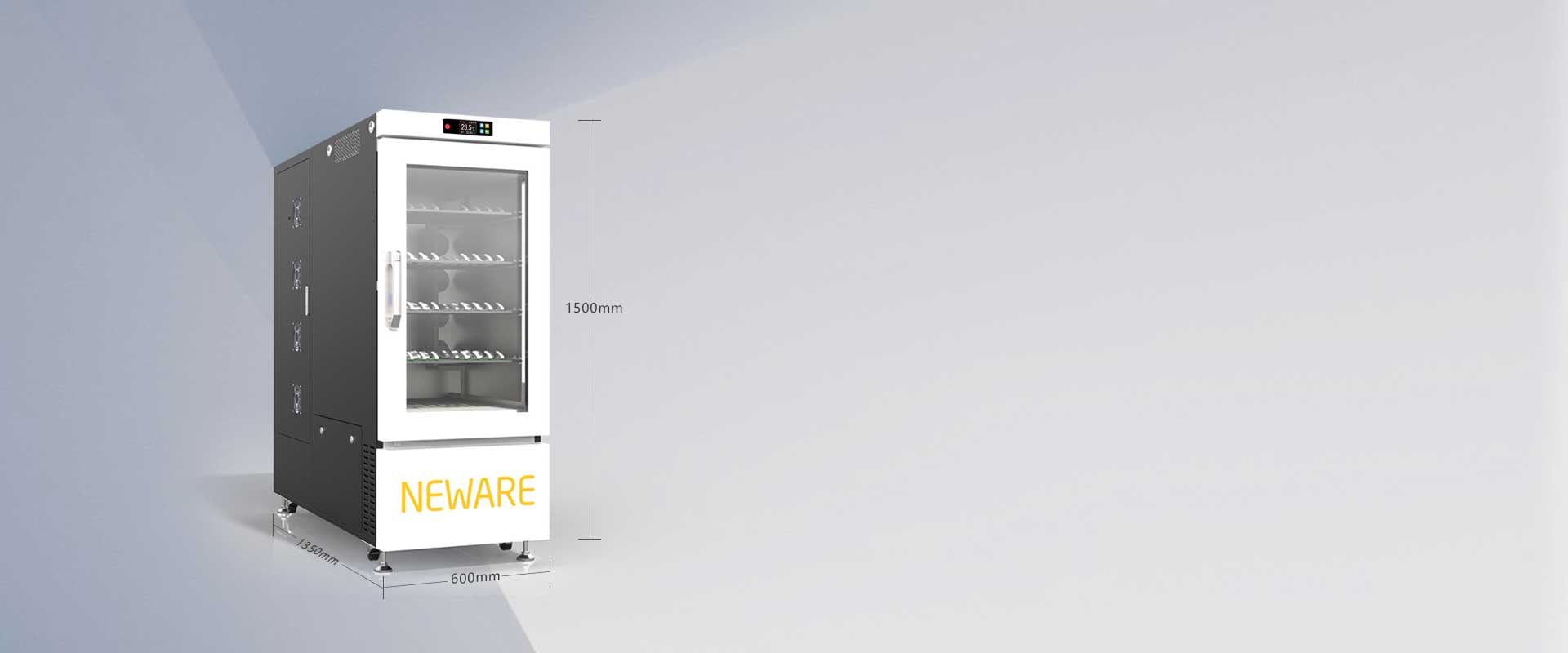

| 外形尺寸 | W600 mm×D920 mm×H1800 mm |
| 重 量 | 约260kg |
| 测试环境条件 | 环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下（空载） |
| 温度范围 | 0～60℃ |
| 温度波动度 | ≤±0.5℃（空载、温度稳定时 |
| 温度偏差 | ±2.0℃（空载、温度稳定时） |
| 升温时间 | 25℃→60℃ ≤30 min（空载，平均非线性） |
| 降温时间 | 25℃→0℃ ≤50 min（空载，平均非线性） |

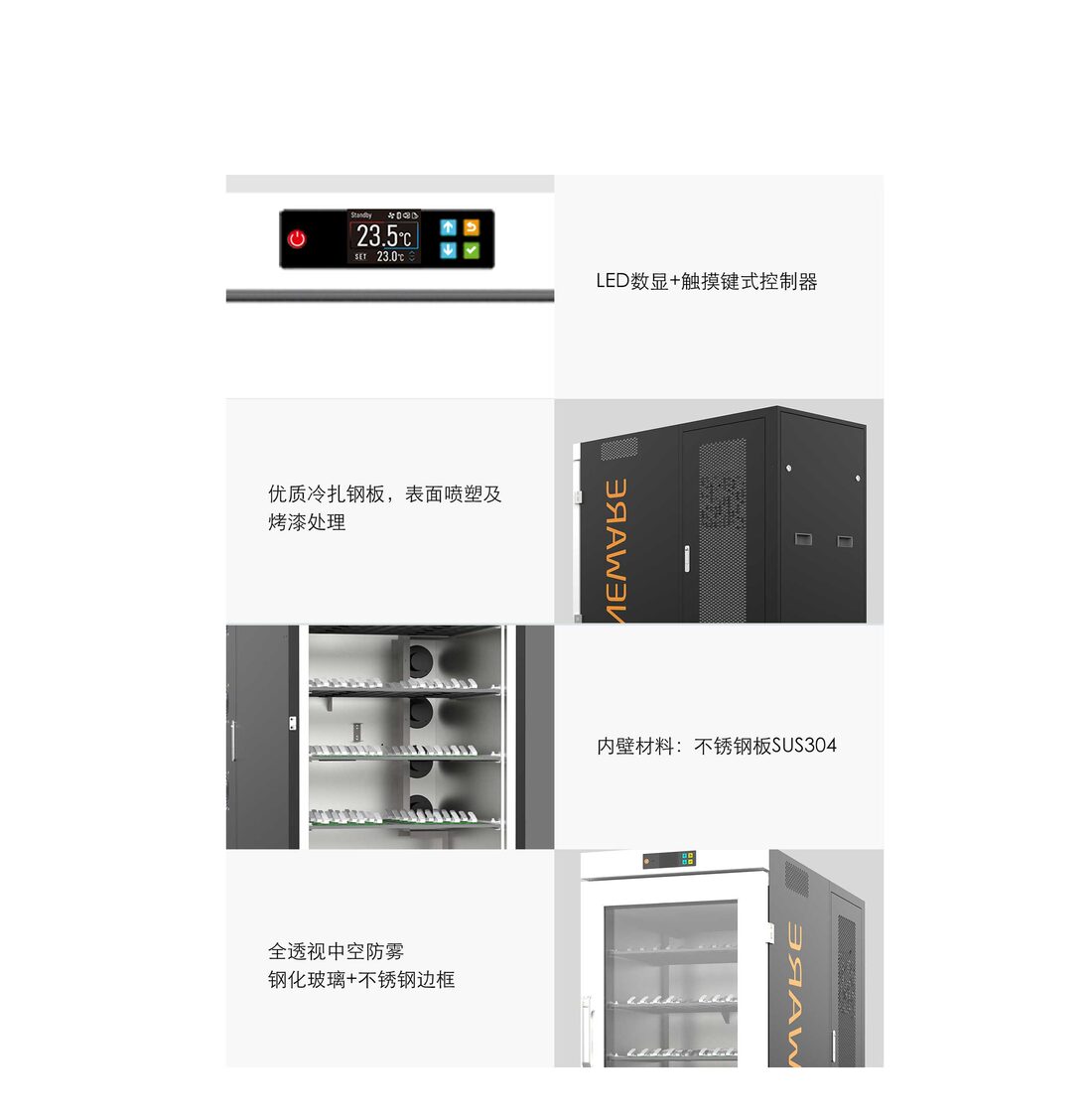

| 保温围护结构 | 外壁材料：优质冷扎钢板，表面喷塑及烤漆处理 内壁材料：不锈钢板SUS304 箱体保温材料：聚氨酯发泡（保温厚度50mm） |
| 空气调节通道 | 轴流风机、加热器、蒸发器 |
| 试验箱标准配置 | 箱门：中空钢化玻璃+边框 电芯夹具连接板：2块 照明：LED照明灯 |
| 冷却方式 | 风冷式 |
| 制冷压缩机 | 全封闭活塞压缩机 |
| 控制面板 | 触摸式控制按钮 |
| 节流装置 | 毛细管 |
| 制冷剂 | R134a |
| 焊接工艺 | 充氮保护焊接 |
| 加热器 | 不锈钢加热管 加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） |
| 控制器 | LED数显+触摸键式控制器 |
| 设定方式 | 触摸键式 |
| 控制方式 | 强制循环通风。控制系统根据设定温度值通过PID自动运算输出结果控制半导体制冷（制热）模块的输出量，从而达到动态平衡 |
| 通信方式 | 以太网标准接口 |
| 温控模块 | 自主研发（经高低温冲击、震动及EMC等相关可靠性性能检测） |
| 检测设备 | 最多20个单元共160CH（毫安设备） |
| 中位机 | 最多2个 |
| 网络交换机 | 1个 |
| 安装场地 | 地面平整，平整度≤5mm/2m 通风良好 设备周围无强烈振动 设备周围无强电磁场影响 设备周围无易燃、易爆、腐蚀性物质和粉尘 设备周围留有适当的使用及维护空间，设备开箱门处应留有箱门能任意正常开关的空间，且设备箱门的正前方不能有其它物件 |
| 环境条件 | 温度：5℃～35℃；相对湿度：≤85%；气压：86kPa～106kPa |
| 供电条件 电源 电源容量 最大电流 | AC(220±22)V (50±0.5)Hz 单相+保护地线 保护地线接地电阻小于4Ω 要求用户在安装现场为设备配置相应容量的空气或动力开关，并且此开关必须是独立供本设备使用 3kW（设备功率会随配置的电源检测设备不同而变化） 16A（设备电流会随配置的电源检测设备不同而变化） |
| 其它 | 试验过程中打开试验箱的门，会造成箱内的温度波动；在试验过程中如果多次打开门或长时间敞开门或试验样品散发湿汽，可能会造成制冷系统换热器结霜或结冰而无法正常工作 |
| 电芯规格 | 扣式电芯（毫安级） |

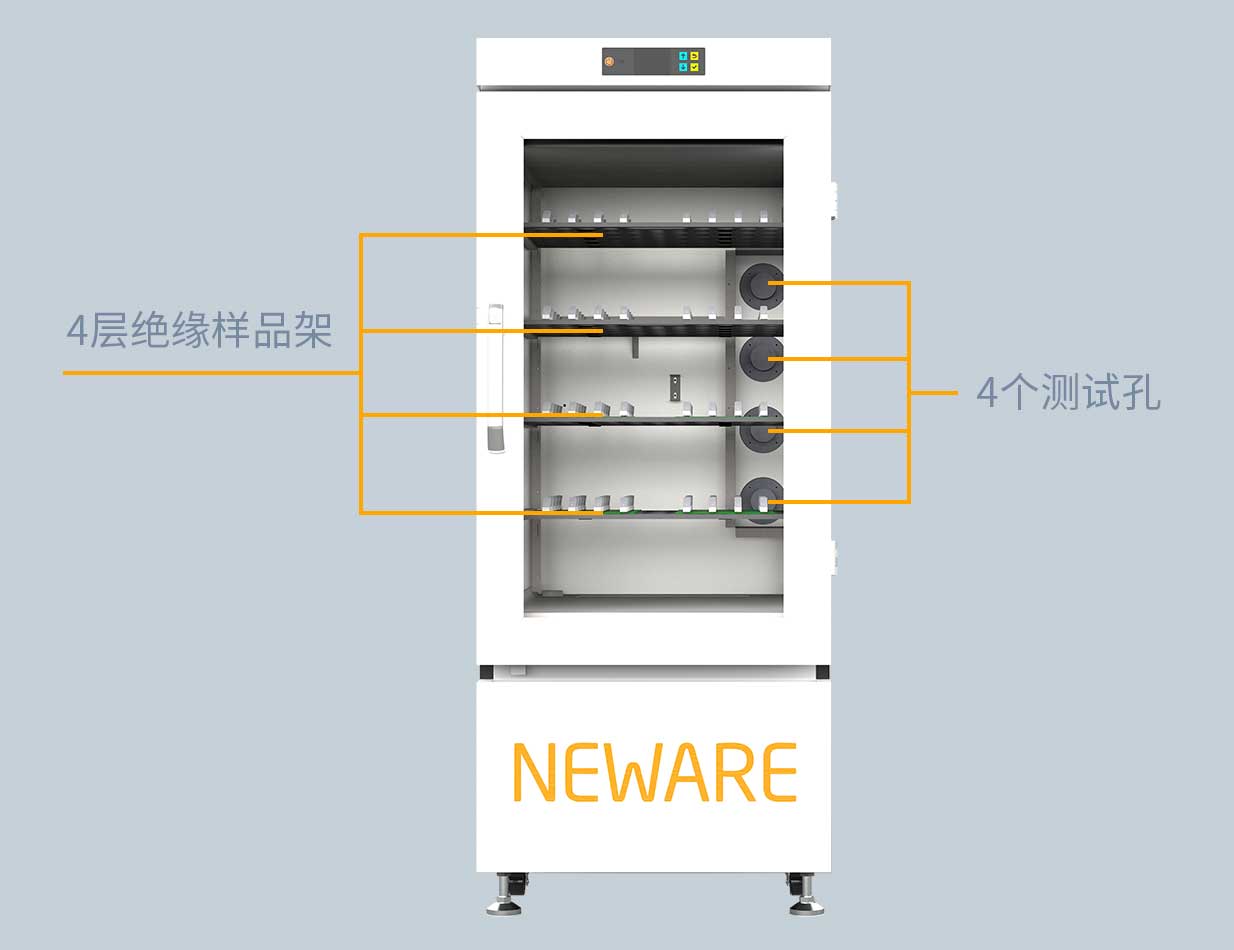

| 电芯放置方式 | 四层放置（每层最多可放置40颗扣式电芯） |
