规格参数
产品概述

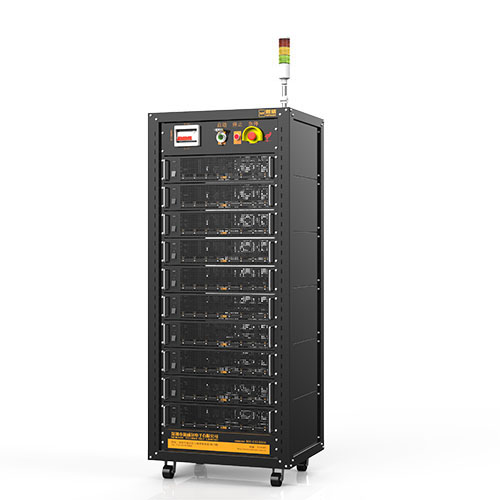

CE-5008-20V30A-SMB
· 精度 0.02%FS；· 响应时间 ≤100μs
· 单量程 ； · DBC 导入
· SMBus； · 数据记录 100Hz
· 对电池包进行完全充放电测试，准确测量电池实际容量数据
· 支持接口电压可调，支持上拉电阻可调，支持远程读写
· 对电池包进行循环寿命测试，智能电池数据学习，品质控制
· 各通道独立编程控制，支持恒压充电，恒流充电，恒流放电，恒阻放电，恒功率放电等
· 具有多种保护条件控制和实时状态监控功能，包括过压过流过热等保护措施
· 通过SMBus协议与电池包通讯，读取SMBus数据，分析数据，筛选问题产品
· 具有防反接设计，保障测试操作中的人机安全
· 通过SMBus数据，实时掌握电池包状态
进一步了解 CE-5008-20V30A-SMB
技术参数
| 常规物料编码 | CE-5008-20V30A-SMB |
| 机柜尺寸（W*D*H） | 606 * 800 * 1800 (mm) |
| 每单元机箱尺寸（W*D*H）(mm) | 500 * 480 * 86 (mm) |
| 精度 | 0.02% of FS |
| 输入电源 | AC：220V +10% / -20% / 50Hz |
| 输入功率 | 6000W（三个逆变器） |
| 分辨率 | AD：16bit；DA：16bit |
| 输入阻抗 | ≥1MΩ |
| 电压 | 每通道输出范围 充电：2.5V~20V; 放电：2.5V~20V； 精度 ±0.02% of Range； 稳定度 0.02%； |
| 电流 | 每通道输出范围 充电：30mA~30A；放电：30mA~30A； 精度 ±0.02% of Range； 稳定度 0.02%； |
| 功率 | 单通道最大输出功率：600W； 稳定度：0.05%； |
| 时间 | 电流响应时间 电流到30A 的硬件响应时间为 30ms； 工步时间范围 ① 1~65535分钟/工步；② 时间格式支持00：00：00：00(h, min, s, ms) |
| 数据记录条件 | 时间Δt：0.01s~300s； 电压ΔU：12mV~20V； 电流ΔI：30mA~30A； |
| 记录频率 | 100Hz； |
| 充电 | 充电模式：恒流充电、恒压充电、恒流恒压充电； 截止条件：电压、电流、相对时间、容量； |
| 放电 | 放电模式：恒流放电、恒功率放电； 截止条件：电压、电流、相对时间、容量； |
| 循环 | 循环测试范围：1~65535次； 单循环工步数：255； 循环嵌套：具有嵌套循环功能，最大支持 4 层嵌套； |
| 保护 | 安全保护和异常保护 掉电数据保护； 可设定安全保护条件，参数包括：电压上下限、电流上下限、延时时间；可设定异常保护条件，参数包括：恒流充/放电电流波动最大幅度、恒压充电过程中电流下降幅度、恒流充电过程中电压下上升幅度、恒流放电过程中电压下降幅度； 硬件保护 防反接保护，反接提示； |
| 通道特点 | 恒流源与恒压源采用独立双闭环结构 |
| 通道控制模式 | 独立控制 |
| 电压电流检测采样 | 四线制连接 |
| 噪声 | <80dB |
| 上位机通讯方式 | 基于TCP/IP协议 |
| 数据输出方式 | EXCEL、TXT、图表 |
| 通信接口 | Ethernet 10/100M |
| 每单元通道数 | 8CH |
| 硬件兼容性 | 兼容 SMBUS, I2C 通信协议。 |
| 软件兼容性 | 兼容 Smart Battery Data Specification Revision 1.1 所定义的标准规 格字段信息指令 |
| 数据读取频率 | 1S |
| 工作温度范围 | 10℃~40℃ |
| 存储温度范围 | 10℃~40℃ |
| 工作环境相对湿度范围 | 30% ~ 80% RH（没有水汽凝结） |
| 存储环境相对湿度范围 | 30% ~ 90% RH（没有水汽凝结 |
| 夹具类型 | 根据客户需求选择 |
| 夹具图片 |
