产品概述
CT-8002S-5V100mA-CV（6量程）
扣式电芯测试仪
扣式电芯测试仪，6量程，1000Hz，±0.01% FS精度，主要应用于：实验室，研究室，以及电池生产企业、新能源汽车厂商。
· 量程 5V100mA
· 手提式 方便携带
· 精度 ±0.01% FS
· 数据记录 1000Hz
· 0.01%高精度，设备校准精度≤0.006%
· 新增风扇可调速、故障检测功能
· 第二代原位机身型更紧凑，性能更强大
· 一根支持PD协议的TYPE-C电源线即可实现充电联机办公
· 中下位机一体设计，响应速度与充放切换速度更快，更节省空间
· 八系辅助通道重磅来袭，高阻抗输入，抗干扰能力更强
CT-8002S-5V100mA-CV 参数
了解更多
技术参数
| 常规物料编码 | CT-8002S-5V100mA-CV |
| 每单元机箱尺寸（W*D*H）(mm) | 127*226*48 |

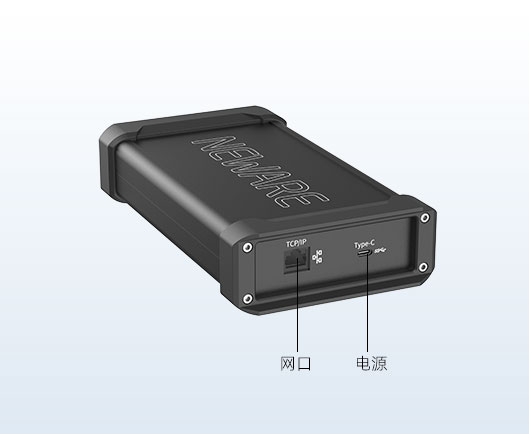

| 输入电源 | Type-C输入：5V2A（PD协议） |
| 分辨率 | AD：24bit；DA：16bit |
| 噪声 | <2dB（1m处测量） |
| 电压 | 量程范围：±5V； 最低放电电压：-5V； 精度：± 0.01% of FS； 稳定度：0.02% of FS； |

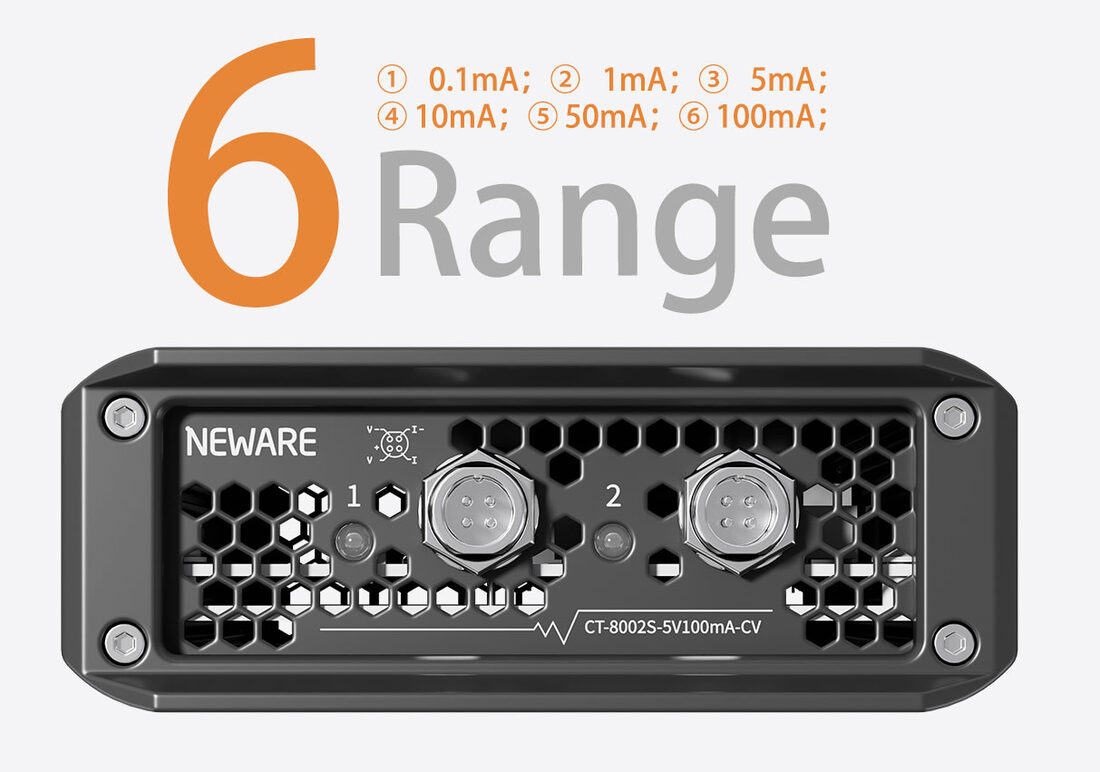

| 电流 | 量程范围： ① 0.1mA；② 1mA；③ 5mA； ④ 10mA；⑤ 50mA；⑥ 100mA； 精度：± 0.01% of FS； 稳定度：0.02% of FS； |
| 功率 | 单通道最大输出功率：0.5 W； 精度：0.02% of FS； 稳定度：0.04% of FS； |
| 时间 | 电流上升时间：≤20μs (10% ~ 90% of FS)； 充放电转换时间：≤20μs (-90% ~ 90% of FS)； 工步时间范围：≤(365*24)小时/工步;时间格式支持00：00：00.000(h：min：s.ms)； 采样频率：1000Hz（最小时间间隔：1ms）； |

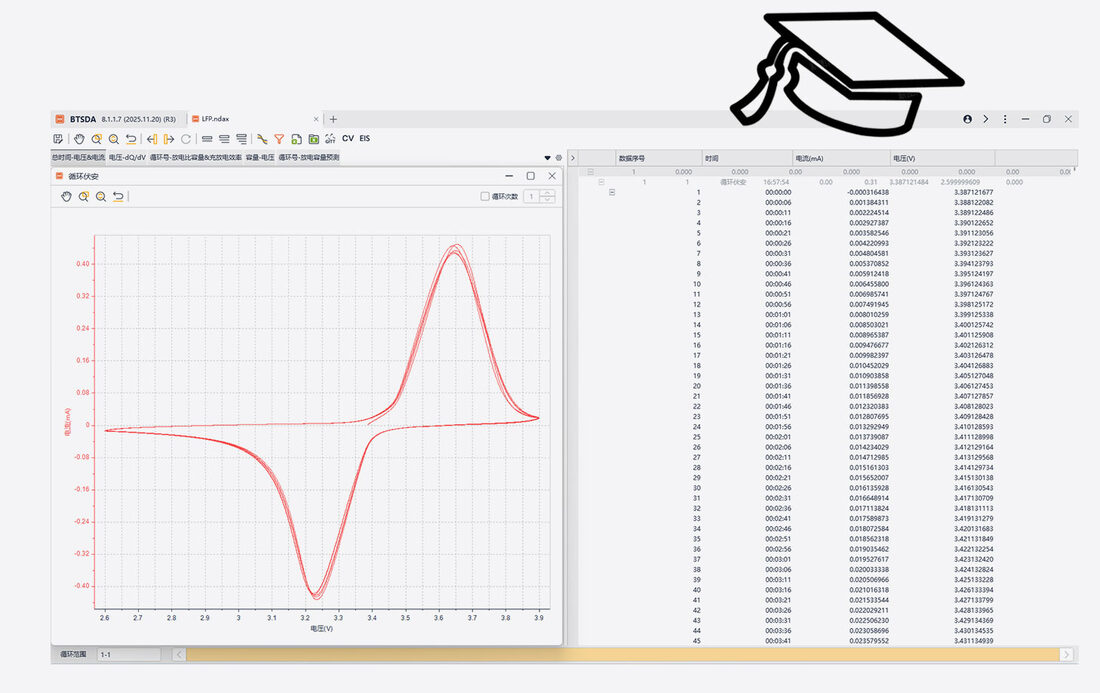

| 充放电模式 | 恒流充放电、恒压充放电、恒流恒压充放电、恒功率充放电、脉冲充放电、恒阻放电、CV测试、电流斜坡、电压斜坡、跟随模式充放电 |
| 截止条件 | 电压、电流、相对时间、容量、能量、-△V、自定义变量等； |
| 脉冲模式 | 脉冲充放电模式：恒流模式、恒功率模式； 最小脉冲宽度：5ms； 单个脉冲数量：单个脉冲工步支持32个不同的脉冲； 脉冲切换：一个脉冲工步可以实现充电连续切换，或者放电的连续切换； 脉冲截止条件：电压、相对时间； |
| 循环 | 循环测试范围：1~65535次； 单循环工步数：≤255； 循环嵌套：具有嵌套循环功能，最大支持10层嵌套； |
| DCIR测试 | 支持自定义取点进行DCIR的计算 |
| 保护 | 软件保护：掉电数据保护、脱机测试功能、可设定安全保护条件，设置参数包括：电压上限、电压下限、电流上限、电流下限、容量上限、延时时间、自定义变量保护等； 硬件保护：防反接保护、过压保护、过流保护、过温保护、急停保护等等； |
| IP防护等级 | 防护等级IP20 |
| 通道特点 | 恒流源与恒压源采用双闭环结构 |
| 通道控制模式 | 独立控制 |

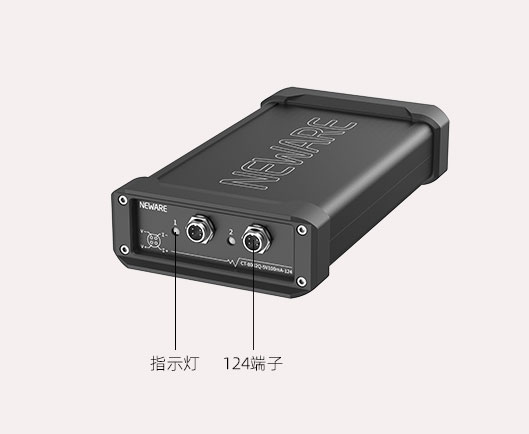

| 电压电流检测采样 | 四线制连接 |
| 数据库 | 采用MySQL数据库集中管理测试数据 |
| 上位机通讯方式 | 基于TCP/IP协议/USB-TypeC |
| 服务器磁盘配置 | 推荐500GB以上 |
| 数据输出方式 | EXCEL、TXT、GRAPH、PDF、CSV |
| 服务器操作系统 | Windows 11 |
| 整机通道数 | 2CH； |
| 工作温度范围 | 0℃~40℃（在25±10℃范围内，保证测量精度：精度漂移0.005% of FS /℃） |
| 存储温度范围 | -10℃~50℃ |
| 工作环境相对湿度范围 | ≤70% RH（没有水汽凝结） |
| 存储环境相对湿度范围 | ≤80% RH（没有水汽凝结） |
| 夹具图片 |
