规格参数
产品概述

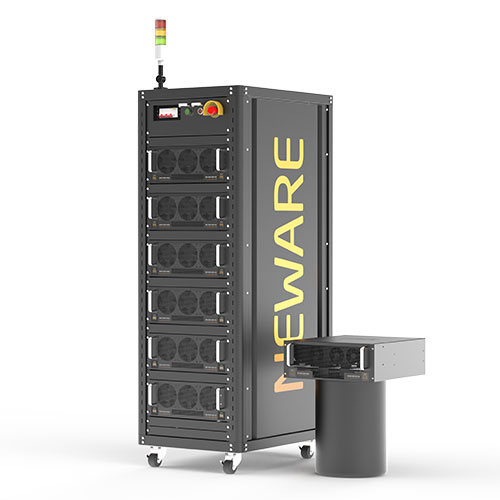

CE-5012-5V600A
· 各研究机构
· 材料/半导体企业
· 高校/医院/化工
· 笔记本/平板/手机生产商
· 电动工具/无人机生产商
· 电流精度 0.02%
· 响应时间 ≤10ms
· 电压精度 0.02%
· DBC 导入
· SMBus
· 数据记录 100Hz
了解更多有关 CTE-5008-5V600A
继续了解参数
技术参数

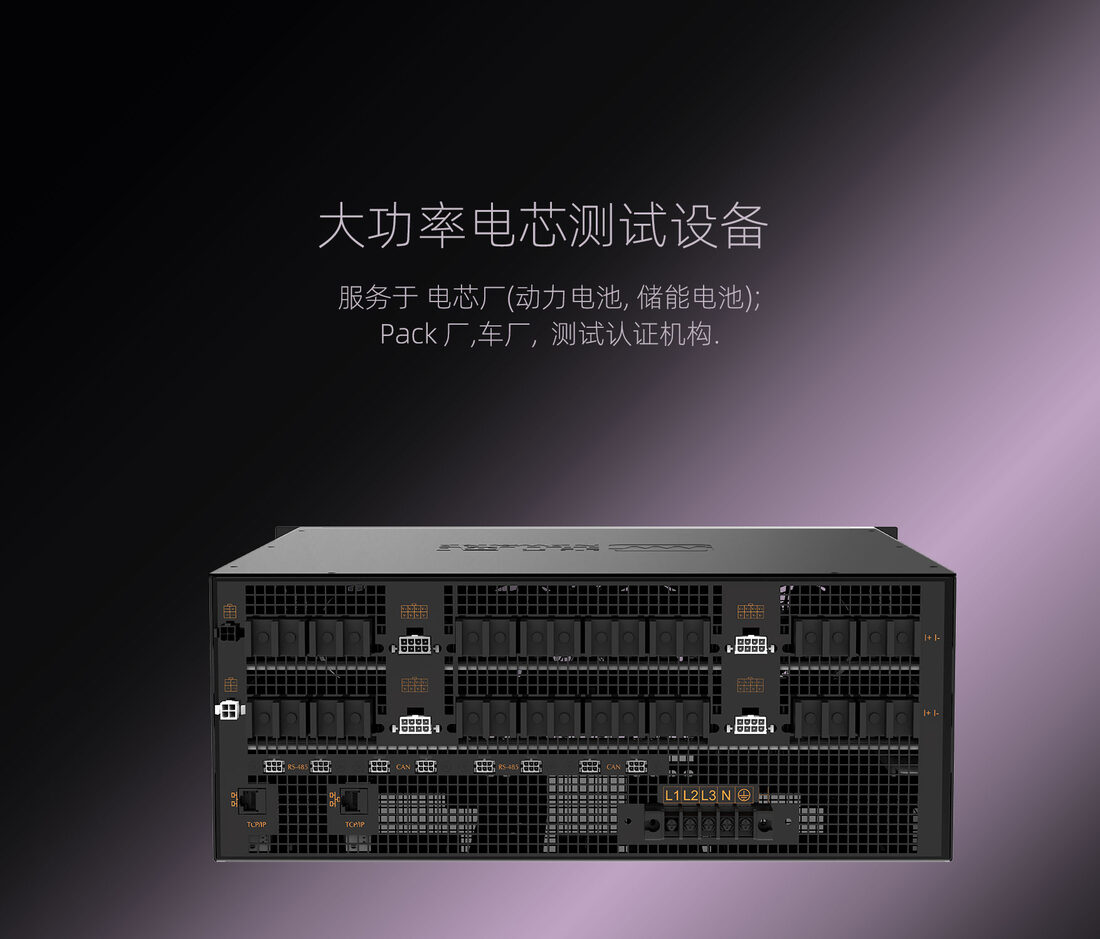

| 单元机（W*H*D） | 19”4U（482.6mm*178mm*533mm） |

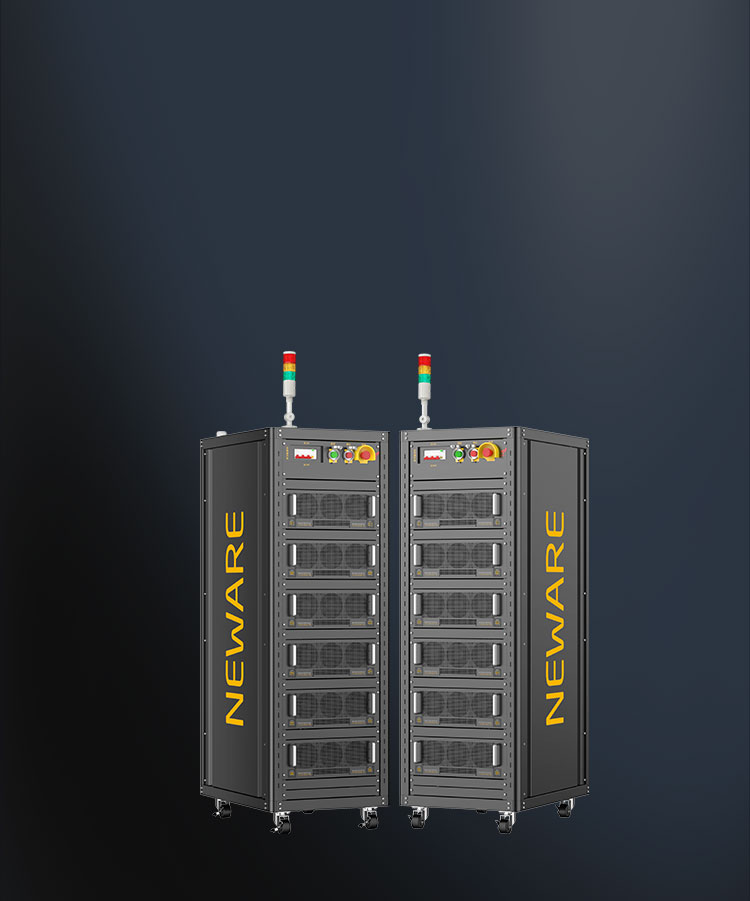

| 整机（W*D*H） | 606mm*850mm*1539mm |
| 常规物料编码 | CE-5012-5V600A |
| 输入电源 | AC 三相380V +10% / -10%，50Hz |
| 输入有功功率 | 2CH(5002)：11kW；10CH(5010)：55kW |
| 输出功率 | 单通道输出功率: 4500W; 稳定度: 0.05% |
| 输入阻抗 | 主通道: ≥1MΩ; 辅助通道（选配）: ≥1GΩ; |
| 噪声 | <80dB |
| 电压电流检测采样 | 四线制连接 |
| 功率器件类型 | MOSFET |
| 工况模拟 | 每10ms输出一个点 |
| 电压 | 量程 充电：0V~5V 放电：1.5V~5V 测量/输出精度 ±0.02% of FS； 分辨率 16bit (0.08mV)； 稳定度 0.01%； |
| 电流 | 量程 单通道 (充电：75mA~600A , 放电：75mA~600A)； 并联通道 (75A/150A/225A/300A/375A/450A/525A/600A/.../900A/...1200A/...6000A/...); 测量/输出精度 单通道: ±0.05% of FS； 并联通道: 当前使用电流所在量程的±0.05%（并联量程达到1200A的设备，在恒压末段充电为100A时，设备精度为当前量程(150A)的0.05%(75mA)） 分辨率 16bit (1.145mA)； 稳定度 0.025%； |
| 电流响应时间(上升沿) | ≤1ms (10%FS~90%FS) |
| 时间 | 采样频率 100Hz（所有通道、同时且连续记录数据）； 分辨率 10ms; 分辨率 100ms; |
| 数据记录 | 数据记录条件 时间△T： ≥10ms； 电压△U： ≥1mV； 电流△I： ≥100mA； 本地数据记录容量 每通道1GB脱机运行存储； |
| 辅助电压（选配） | 量程: -5~5V; 分辨率: 16bit（0.16mV）; 精度: ±2.0mV; |
| 记录频率 | 100Hz |
| 辅助温度（选配） | 量程：-40℃~+85℃； 分辨率：0.1℃； 精度：± 1℃； |
| 充放电效率 | 充电85%，放电60% (实验室条件下测试结果，与具体工况有关）; |
| 充放电模式 | 充电模式：恒流充电，恒压充电，恒流恒压充电，恒功率充电，恒阻充电，恒功率恒压充电，脉冲充电； 放电模式：恒流放电，恒功率放电，恒阻放电，恒流恒压放电，恒功率恒压放电，脉冲放电； 截止条件：系统中任意变量都可用作截止条件； |
| 安全保护 | 硬件保护 输入过压保护、输出过压保护、输入过流保护、输出过流保护； 过热保护、过载保护、输出空载保护； 软件保护 掉电数据保护； 具有脱机测试功能； 可设定安全保护条件，可设置参数包括：防反接保护、电压下限、电压上限、电流下限、电流上限、延时时间、容量上限、能量上限、控制参数超差保护、电流电压波动保护、电压斜率保护、延时保护、辅助电压保护、辅助温度保护； |

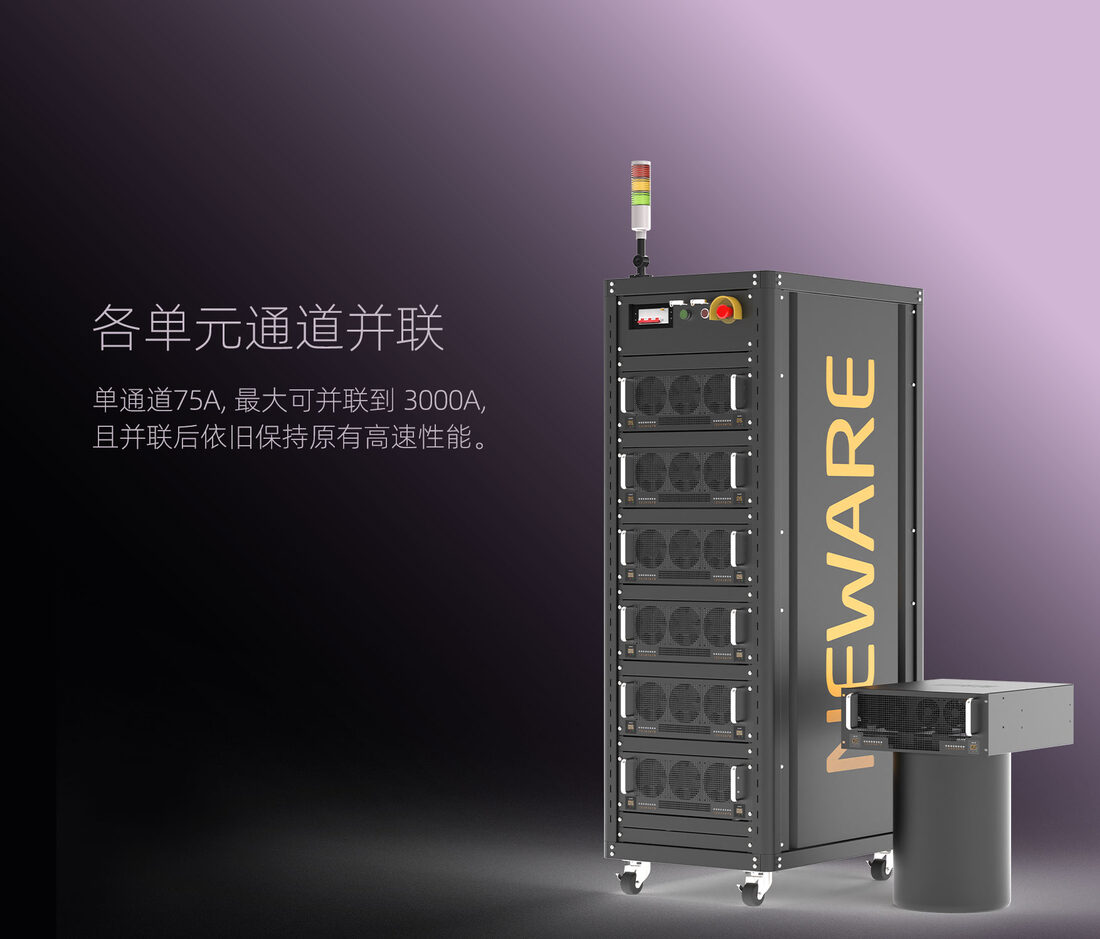

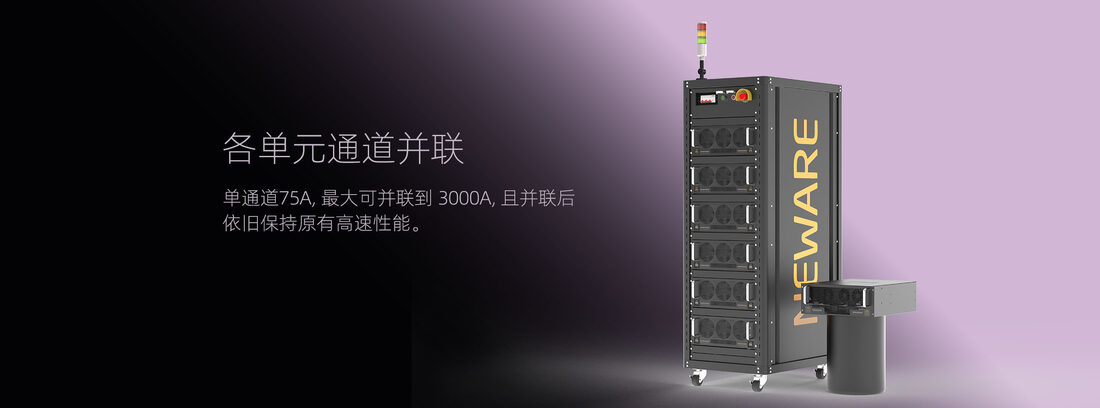

| 通道特点 | 支持任意相邻通道并联，支持容错运行（屏蔽故障通道） |
| 通道数 | 12CH |
| 工步设置方式 | 表格编辑，支持自定义变量和自定义函数 |
| 数据库 | MySQL |
| 数据输出方式 | NDA、Excel（自定义导出循环层、工步层、记录层、图表、自动报表）、TXT、CSV |
| 曲线类型 | 可自定义绘图，4个Y轴 |
| 条码扫描 | 支持条码扫描功能，可通过电池条码实现； 历史数据的管理与追溯； |
| 通讯方式 | TCP/IP，CAN-FD，RS-485； |
| 系统拓展 | 多机通过交换机及路由器拓展通讯； |
| 工作温度范围 | 25℃±10℃(精度保证) |
| 存储温度范围 | 0℃~45℃ |
| 温漂 | 50ppm |
| 工作环境相对湿度范围 | 30% ~ 80% RH（没有水汽凝结） |
| 存储环境相对湿度范围 | 30% ~ 90% RH（没有水汽凝结） |
| 防护等级 | IP20 |
| 夹具类型 | 根据客户需求选择 |
