规格参数
产品概述

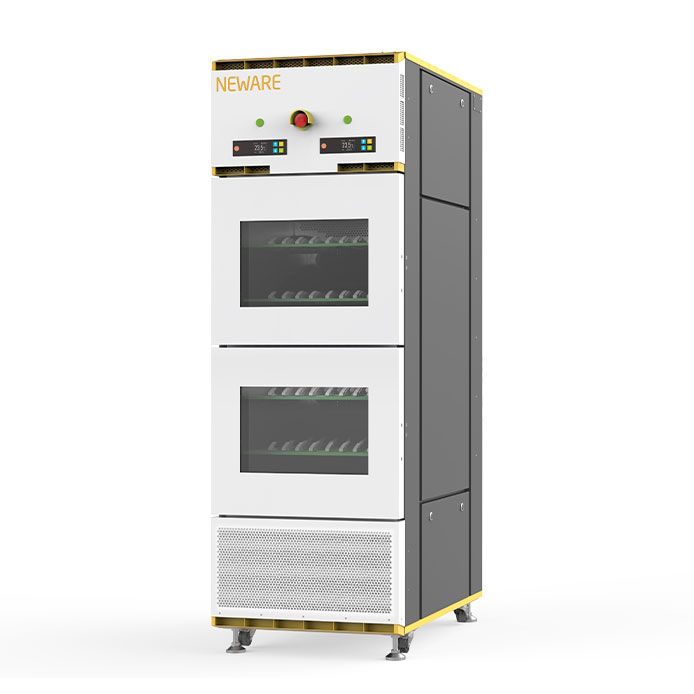

WHW-200L2-0C-220V-5V100mA-160CH
主要用于扣式电池和3C的软包电池温度测试。具有设备空间利用最大化、BTS上位机控制一体化操作等特点。主要面向各研究机构、高校和电池生产企业实验中心。
技术参数
| 常规物料编码 | WHW-200L2-0C-220V-5V100mA-160CH |
| 标称内容积 | 100L×2（单温区内容积100L） |
| 内箱尺寸 | W500 mm×D500 mm×H400 mm（单温区） |
| 外形尺寸 | W600 mm×D950 mm×H1850 mm |
| 测试环境条件 | 环境温度为+25℃、相对湿度≤85%、试验箱内无试样条件下（空载） |
| 测试方法 | GB/T 5170.2-2017 温度试验设备 |
| 温度范围 | 0～60℃ |
| 温度波动度 | ≤±0.5℃（空载、温度稳定时） |
| 温度偏差 | ±2.0℃（空载、温度稳定时） |
| 升温时间 | 25℃→60℃ ≤30 min（空载，平均非线性） |
| 降温时间 | 25℃→0℃ ≤50 min（空载，平均非线性） |
| 保温围护结构 | 外壁材料：优质冷轧钢板，表面喷塑处理 内壁材料：不锈钢板SUS304 箱体保温材料：聚氨酯发泡（保温厚度50mm） |
| 空气调节通道 | 循环风机、加热器、蒸发器 |
| 试验箱标准配置（单温区） | 观察窗：多层中空电热膜加热防雾观察窗（位于门上） 引线孔（配软胶塞）：φ50mm /2个(位于箱体后侧) 脚轮：4个（带刹车） 电芯托盘：电绝缘电芯托盘2层，承重(均布):10kg/层 照明：LED照明灯 |
| 控制面板 | 触摸式控制按钮 |
| 加热器 | 不锈钢加热管 加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器） |
| 制冷压缩机 | 全封闭活塞压缩机 |
| 冷却方式 | 风冷式 |
| 节流装置 | 毛细管 |
| 制冷剂 | R134a |
| 焊接工艺 | 充氮保护焊接 |
| 控制器 | LED数显+触摸键式控制器 |
| 设定方式 | 触摸按键式 |
| 控制方式 | 强制循环通风平衡调温法。控制系统根据设定温度值通过PID自动运算输出结果控制加热器的输出量，从而达到动态平衡 |
| 通信方式 | 以太网标准接口 |
| 温控模块 | 自主研发（经高低温冲击、震动及EMC等相关可靠性性能检测） |
| 检测设备 | 5PCS BT-4032Q-5V100mA-HWX |
| 中位机 | 1个BT-4002-ZWJPLUS-HWX |
