规格参数
产品概述

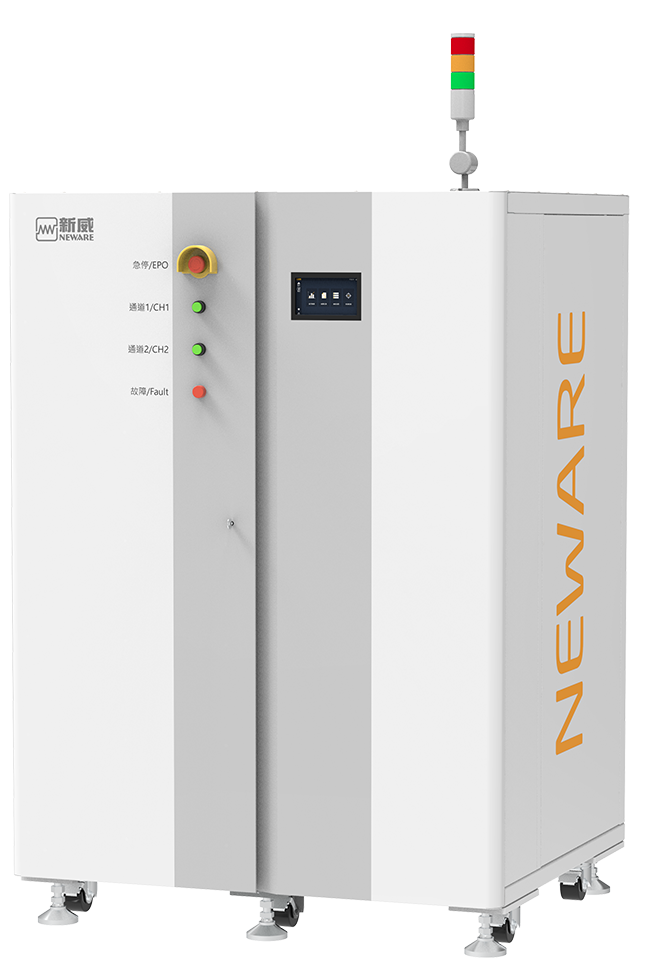

CE-6000(Tower)
· 10Hz/100Hz 数据记录
· RS485通信 CANBus
· ＞94% 能量转换效率
· 工况模拟
· 支持 BMS对接
· ≥0V 放电电压
· 0.02%/0.05% 精度
· 100ms 最小脉宽
· ≤3ms 响应时间
· 通道并联
· 电动汽车锂电池
· 电动自行车锂电池
· 电动工具锂电池
· 园林工具锂电池
· 储能锂电池
| 150V200A | 200V200A | 300V200A | 400V200A | 500V200A | 600V200A |
| 700V200A | 750V200A | 800V200A | 900V200A | 1000V200A | 1500V200A |
| 150V400A | 200V400A | 300V400A | 400V400A | 400V400A | 400V400A |
| 700V400A | 750V400A | 800V400A | 900V400A | 1000V400A | 1500V400A |
| -B (充放电异口) / -F (负压) 功能可选 |
技术参数
| 物料编码 | CE-6002n-750V300A-IG |
| 输入电源 | 3PH-AC380V±10% 50/60±5Hz |
| 通道数 | 2CH |
| 输入功率 | 2机柜 每机柜250KW |
| 输入电流 | 2机柜 每机柜379.8A/每组 |
| 电压电流检测采样 | 四线制连接（充放电同口） |
| 功率 | 单通道输出功率：225KW； 整机输出功率：450KW； |
| 充放电模式 | 充放电模式：恒流充放电、恒压充放电、恒流恒压充放电、恒功率充放电、恒功率恒压充放电、恒压恒阻放电、恒阻放电 截止条件：电压、电流、相对时间、容量、-ΔV |
| 工步设置方式 | 表格编辑 |
| 循环测试范围 | 1~65535次 |
| 上位机通讯方式 | 基于TCP/IP协议 |
| 电压精度 | ±0.02% of FS; |
| 电流精度（独立量程） | 0.05% of FS |
| 通道并联 | 支持最多4个通道并联 |
| 电压 | 通道范围 充电：0V~750V; 放电：10V~750V； 最低放电电压： 10V; 精度： ±0.02% of FS; 分辨率： 24bit; |
| 数据记录频率 | 100Hz(单通道的辅助通道＞2 为 10Hz); |
| 通信接口 | 以太网 |
| 电流 | 通道范围：1.5A~300A; 精度（独立量程）：0.05% of FS; 恒压截止电流：0.05% of FS（每个独立量程）; 分辨率：24bit; |
| 功率因数 | ≥99%（满载） |
| 数据库 | 采用MySQL数据库集中管理测试数据 |
| 下位机通信波特率 | 1M带宽 |
| 数据输出方式 | Excel、Txt |
| 上位机通信波特率 | 基于TCP/IP协议 |
| THDi | ≤5%（满载） |
| 时间 | 电流响应时间（10%FS TO 90%FS）≤5ms; 电流响应时间（-90%FS TO 90%FS）≤10ms; 最小工步时间：0.1s； |
| 组网方式 | 通过交换机及路由器组建局域网 |
| 输入阻抗 | ≥1MΩ |
| 曲线类型 | 可自定义绘图，4个Y轴 |
| 通讯扩展（选配） | 1、支持CAN，RS485通讯与BMS通讯，带DBC配置功能； 2、支持外设联动：环境试验箱、水冷机、压力治具等； |
| 工况模拟工步 | 充放电模式：电流、功率； 切换：支持充放电连续切换； 截止条件：时间、行号； 下载数据量：最大支持100万行工况下载； |
| 单循环工步数 | ≤255 |
| 整机效率（Max） | 94% |
| 脉冲工步 | 充放电模式：电流、功率； 最小脉冲宽度：100ms； 脉冲个数：单个脉冲工步可支持32个不同的脉冲； 切换：支持充放电连续切换； 截止条件：电压、相对时间； |
| 循环嵌套 | ≤10层 |
| 噪声 | ≤75dB |
| DCIR直流内阻测试 | 支持自定义取点进行DCIR的计算 |
| 设备尺寸W*D*H | 2机柜 每机柜1600*1250*2000mm |
| 安全保护 | 软件保护：掉电数据保护、具有脱机测试功能、可设定安全保护条件，可设置参数包括：电压下限、电压上限、电流下限、电流上限、延时时间 硬件保护：防反接保护、过压保护、过流保护、过温保护等； |
| 重量 | 2机柜 每机柜1700KG |
| 功率控制模块类型 | IGBT |
| 输入电源接线方式 | 三相四线 |
| 保护 | 防浪涌、防孤岛、过欠频、过欠压、缺相保护等 |
| 防护等级 | IP20 |
| 电压辅助通道 | 电压范围：0V~5V； 电压精度：±0.05% of FS； 电压分辨率：0.1mV； |
| AUX简介 | 主要用于电池测试过程中表面、极耳温度的监控，测试精度高，测试数据能够与主电压、电流数据绑定，同时测量的温度可作为过程工步的控制条件和保护条件。 |
| 工作环境相对湿度 | ≤70% RH（没有水汽凝结） |
| 存储温度 | -20℃~50℃ |
| 存储环境相对湿度 | ≤80% RH（没有水汽凝结） |
| 工作海拔 | ＜2000m；2000m以上降额使用；每升高100m，最高工作温度降低1℃； |
| 工作温度 | -10℃~40℃（在25±5℃范围内，保证测量精度：精度漂移0.005% of FS/℃） |
| 温度辅助通道 | 温度范围 T型热电偶：-70℃~260℃； 温度精度：±1℃； 温度分辨率：0.1摄氏度； |
