规格参数
产品概述

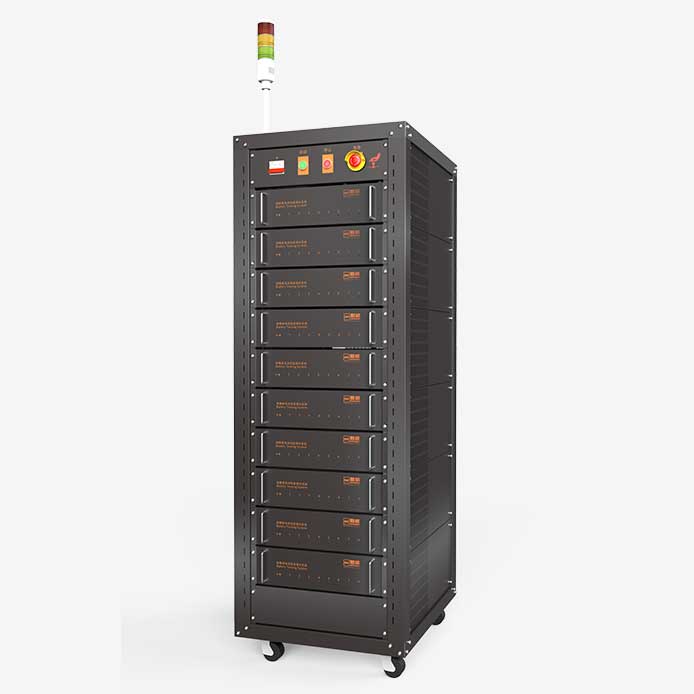

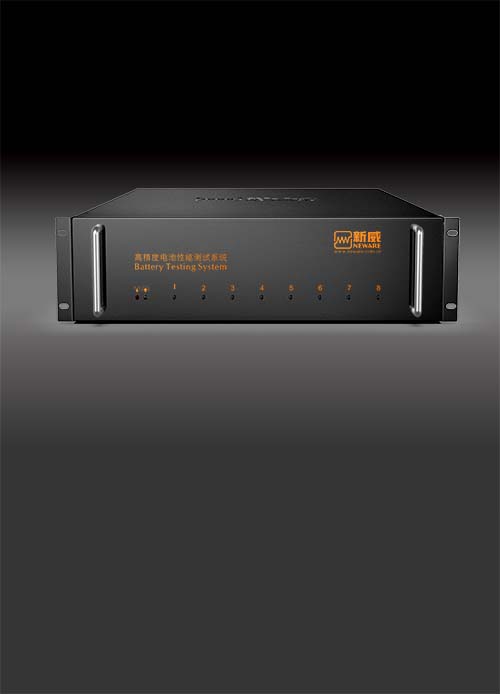

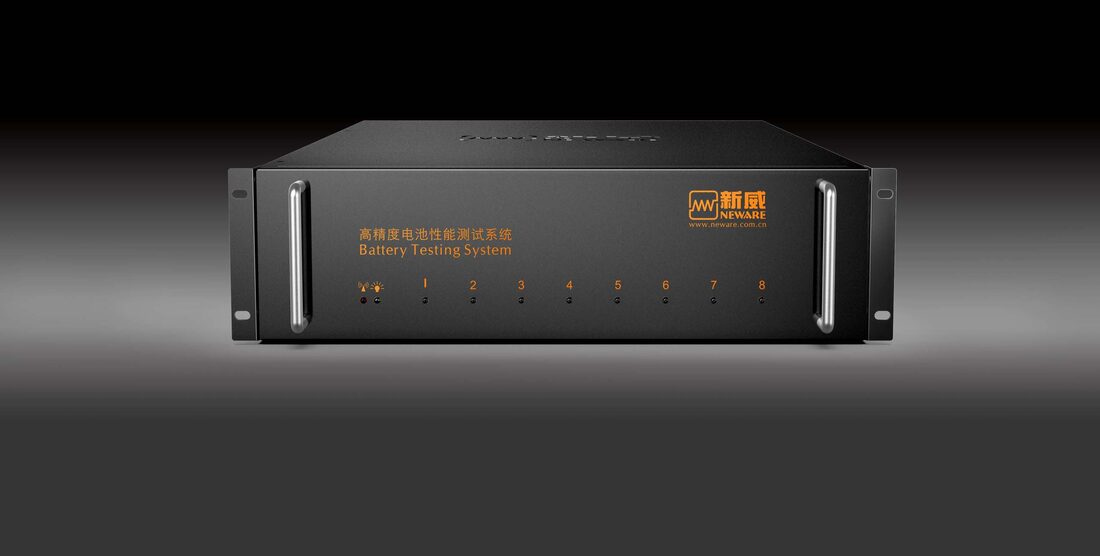

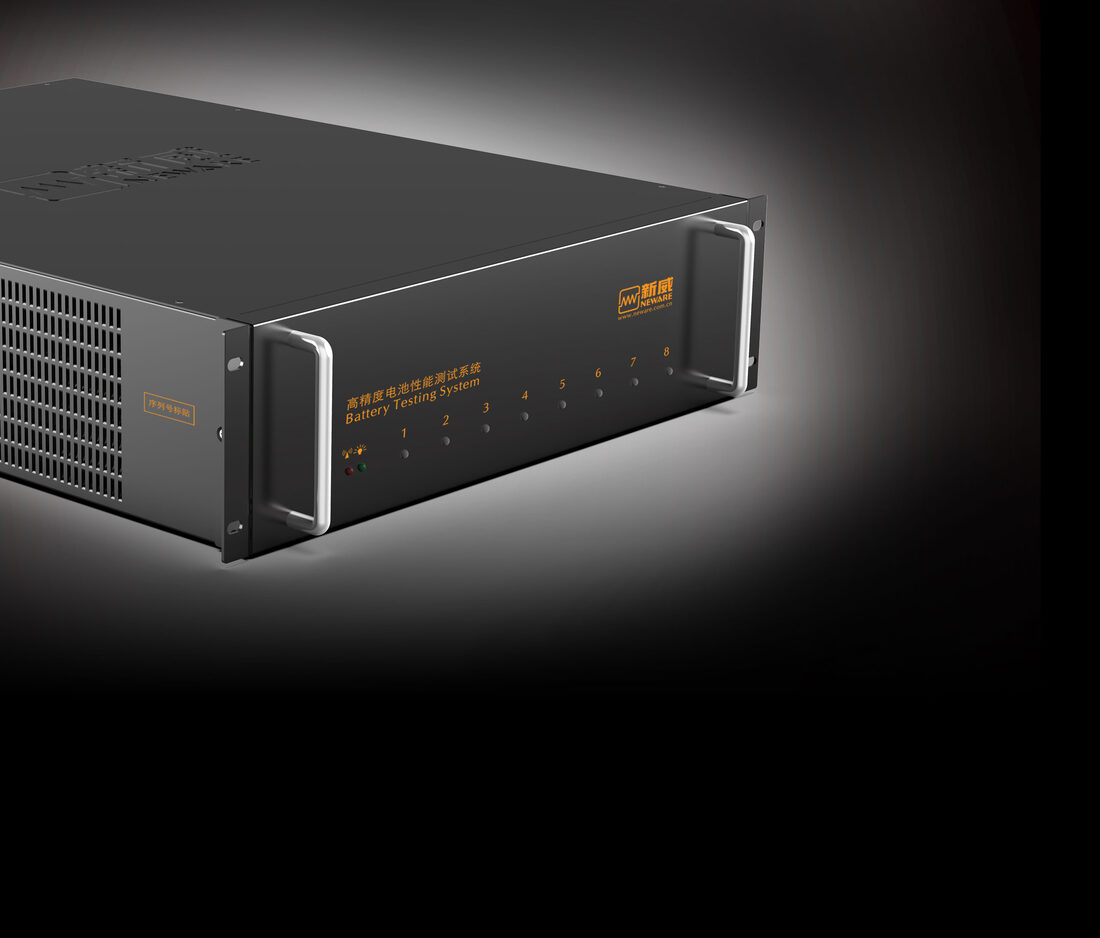

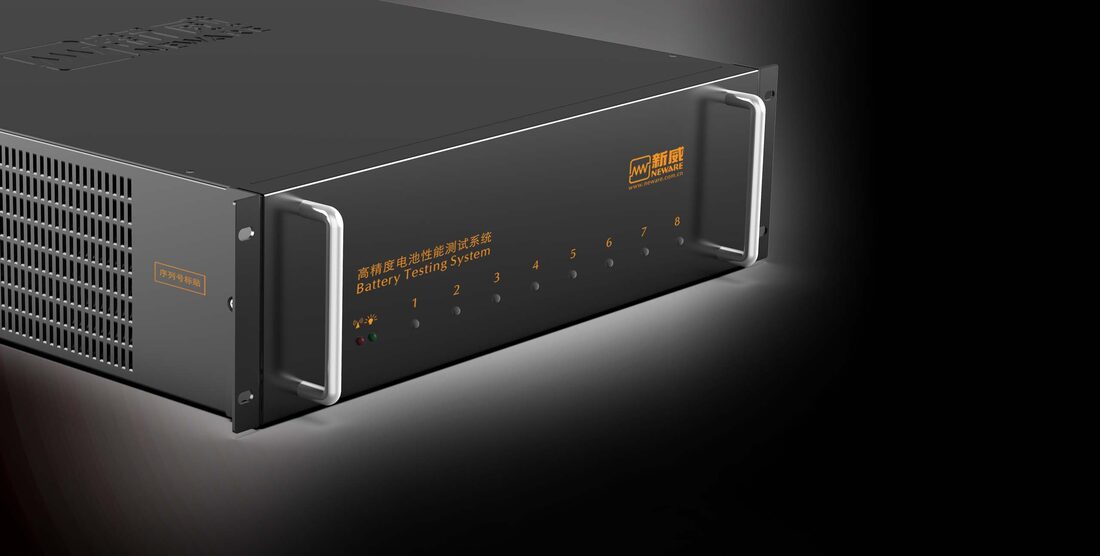

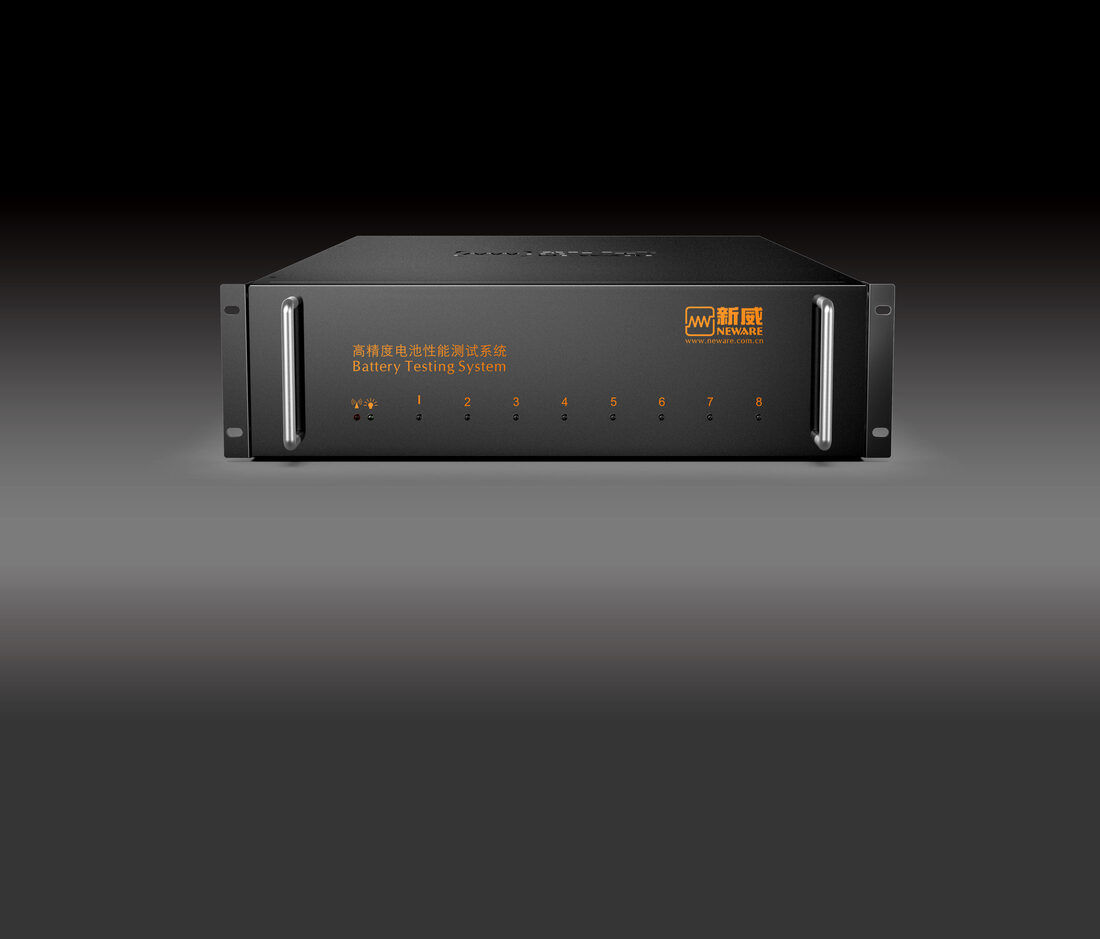

CT-9008-5V12A-T-SMB
· 循环伏安测试

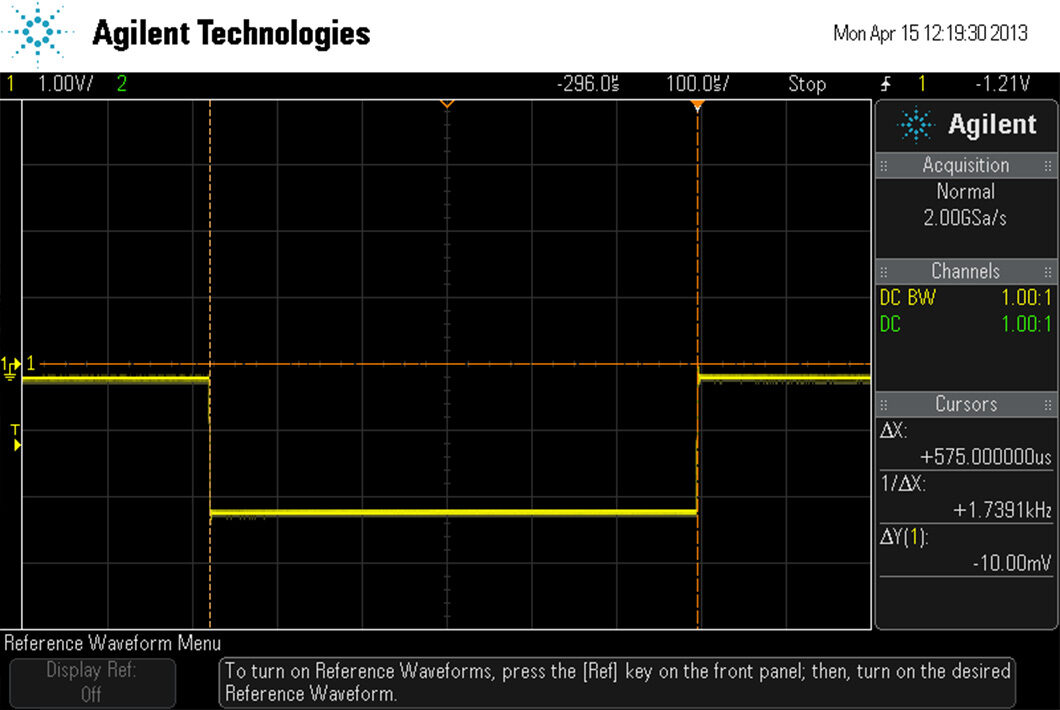

· 响应时间 ≤100μs
· 精度 0.02%
· DCIR 测试
· 四量程
· 数据记录 1000Hz
CT-9008-5V5A 为何能够在短时间内获得大家的青睐?
继续了解参数
技术参数
| 每单元机箱尺寸（W*D*H）(mm) | W*D*H：443*615*125（mm） |
| 输入电源 | AC 220V +10%/ -20%, 50Hz； |
| 分辨率 | AD：16bit；DA：16bit |
| 通道特点 | 四量程，宽动态范围，高速采样，高精度 |
| 输入阻抗 | ≥ 1000MΩ 开机状态（关机时漏电流为100uA） |
| 输入功率 | 600w |
| 电压 | 每通道电压范围：充电：0~+5V；放电：+5 V~ 0.5V； 最低放电电压：（0.3V+0.05Ω/m*线长（m）*电流（A）+0.05Ω*电流（A））~5V; 精度：± 0.02% of FS； 稳定度：±0.005% of FS； |

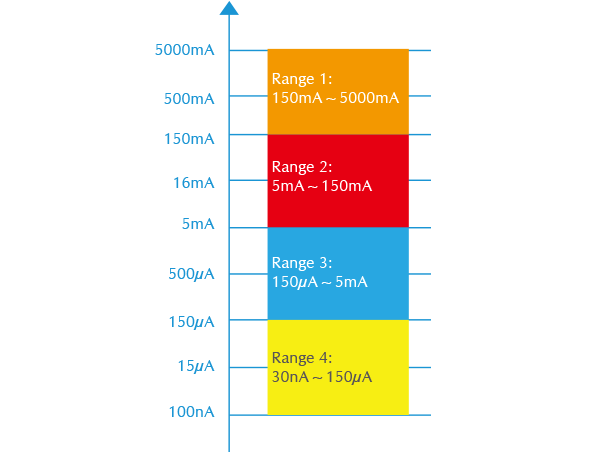

| 电流 | 每通道输出范围：① 0.1uA---150uA；② 150uA---5mA；③ 5mA---150mA；④ 150mA---5A； 精度：± 0.02% of FS；① ± 30nA；② ± 1μA；③ ± 30uA；④ ± 1mA； 稳定度：±0.005% of FS |
| 功率 | 单通道最大输出功率：60W； 稳定度：± 0.01% of FS； |

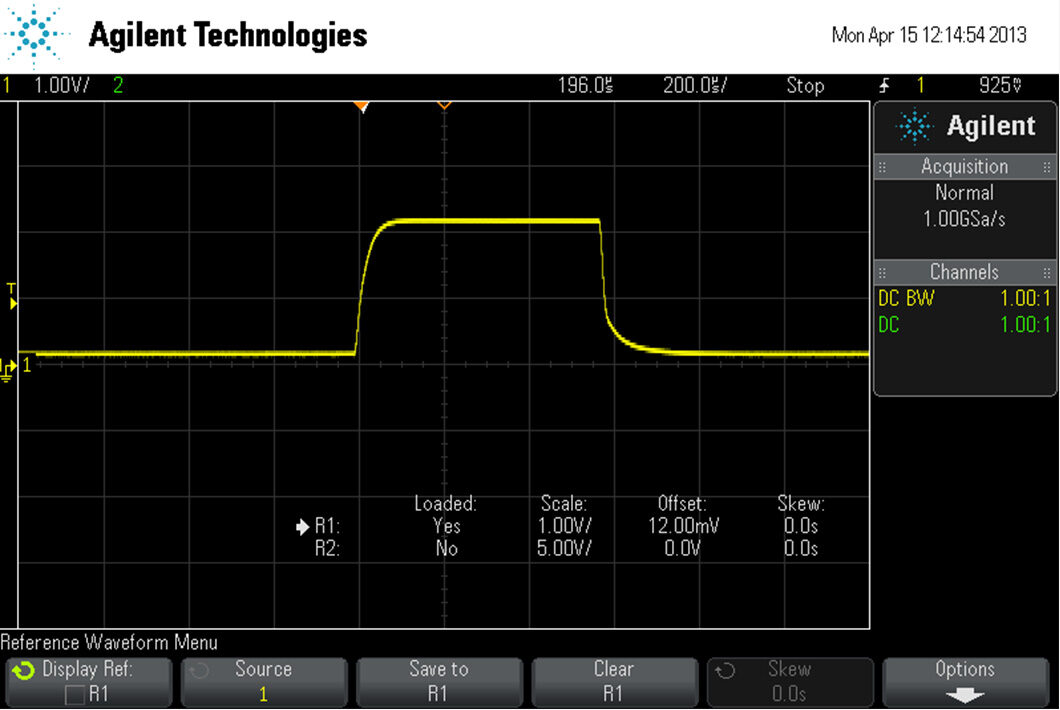

| 时间 | 电流响应时间(10%FS~90%FS) ≤100μS (10% to 90% or 90% to 10%); 工步时间范围 ≥10ms |
| 数据记录 | 数据记录条件 时间△t：≥10ms； 电压△U：≥1mV； 电流△I：≥100nA； 记录频率 1000Hz（连续充放电模式）； |
| 充电 | 充电模式：恒流充电 / 恒流恒压充电 /恒压充/ 恒功率充 / 恒阻充； 截止条件：电压、电流、相对时间、容量、能量、功率； |
| 放电 | 放电模式：恒流放电 / 恒功率放电 / 恒阻放电； 截止条件：电压、电流、相对时间、容量； |
| DCIR测试 | 支持DCIR工步 |
| 循环 | 循环测试范围：1~65535次； 单循环工步数：255； 循环嵌套：具有嵌套循环功能，最大支持4层嵌套； |
| 保护 | 软件保护 掉电数据保护； 具有脱机测试功能； 可设定安全保护条件，可设置参数包括：电压上限 / 电压下限 / 电流上限 / 电流下限 / 容量上限保护 / 电压波动保护 / 电流波动保护； |
| 电压电流检测采样 | 四线制连接 |
| 数据库 | 采用MySQL数据库管理测试数据 |
| 上位机通讯方式 | 基于TCP/IP协议(100M Ethernet) |
| 数据输出方式 | EXCEL2003，2010，TXT |
| 通信接口 | 网口 |
| 整机通道数 | 8 |
| 夹具类型 | 通用型夹具 |
| 服务器操作系统 | Windows 7 64Bit |
| 工作温度范围 | 25±5℃（精度保证），25±20℃(极限使用温度)； |
| 存储温度范围 | 0~60℃ |
| 工作环境相对湿度范围 | ≤70% RH（没有水汽凝结） |
| 存储环境相对湿度范围 | ≤80% RH（没有水汽凝结） |
