用途场景
规格型号价格
| 型号 | 规格/配置 | 单位 | 价格 | 批发价 | 备注 |
|---|---|---|---|---|---|

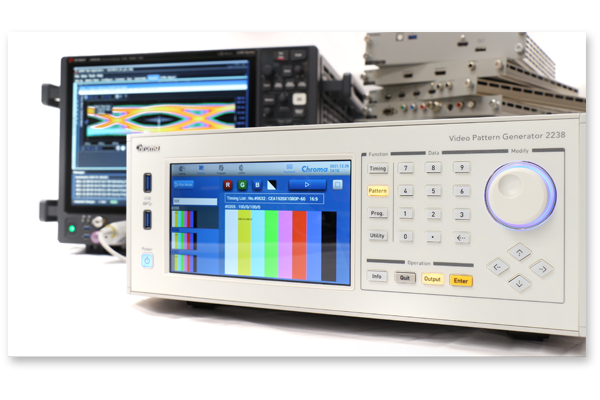

| 2238 | 视频信号图形产生器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223800 | 12G-SDI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223801 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223802 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223803 | Analog 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223805 | HDMI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223806 | DVI 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223808 | 电源模块 *Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223809 | Audio Test Module *Call for availability | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223810 | USB-C 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223812 | HDMI 8K媒体播放器模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223813 | DisplayPort 信号模块 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A223814 | — | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A240001 | 远端控制器 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
| A712306 | 液晶模组自动测试系统用闪烁量测探头 | — | 登录可见 | 登录可见 | 官网规格，价格面议 |
规格参数

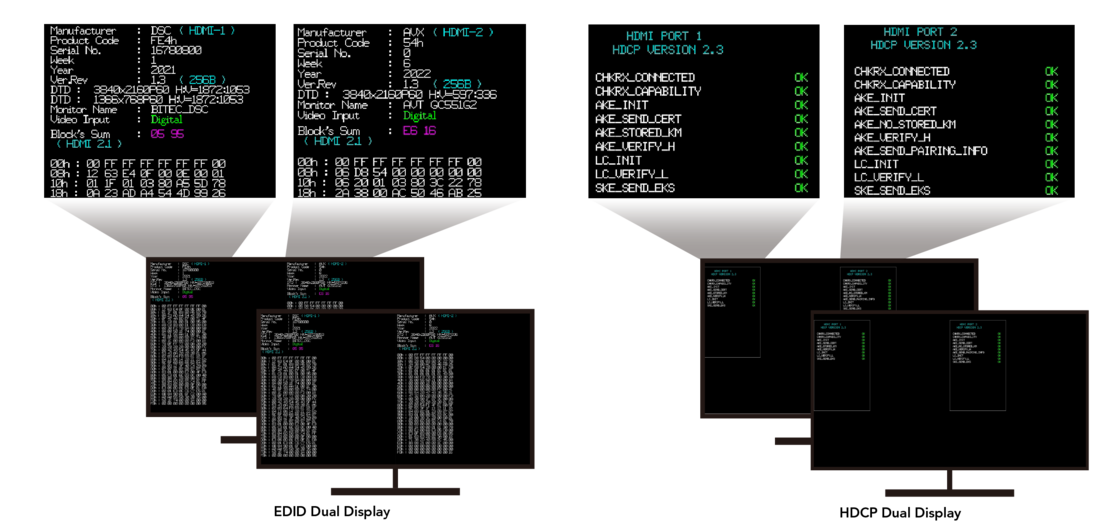

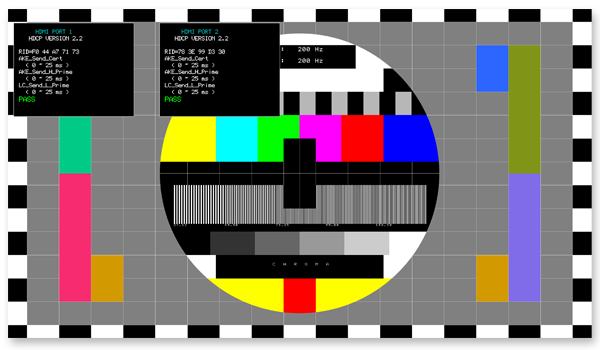

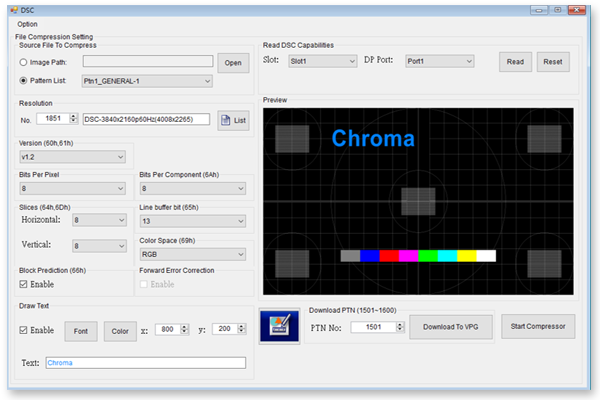

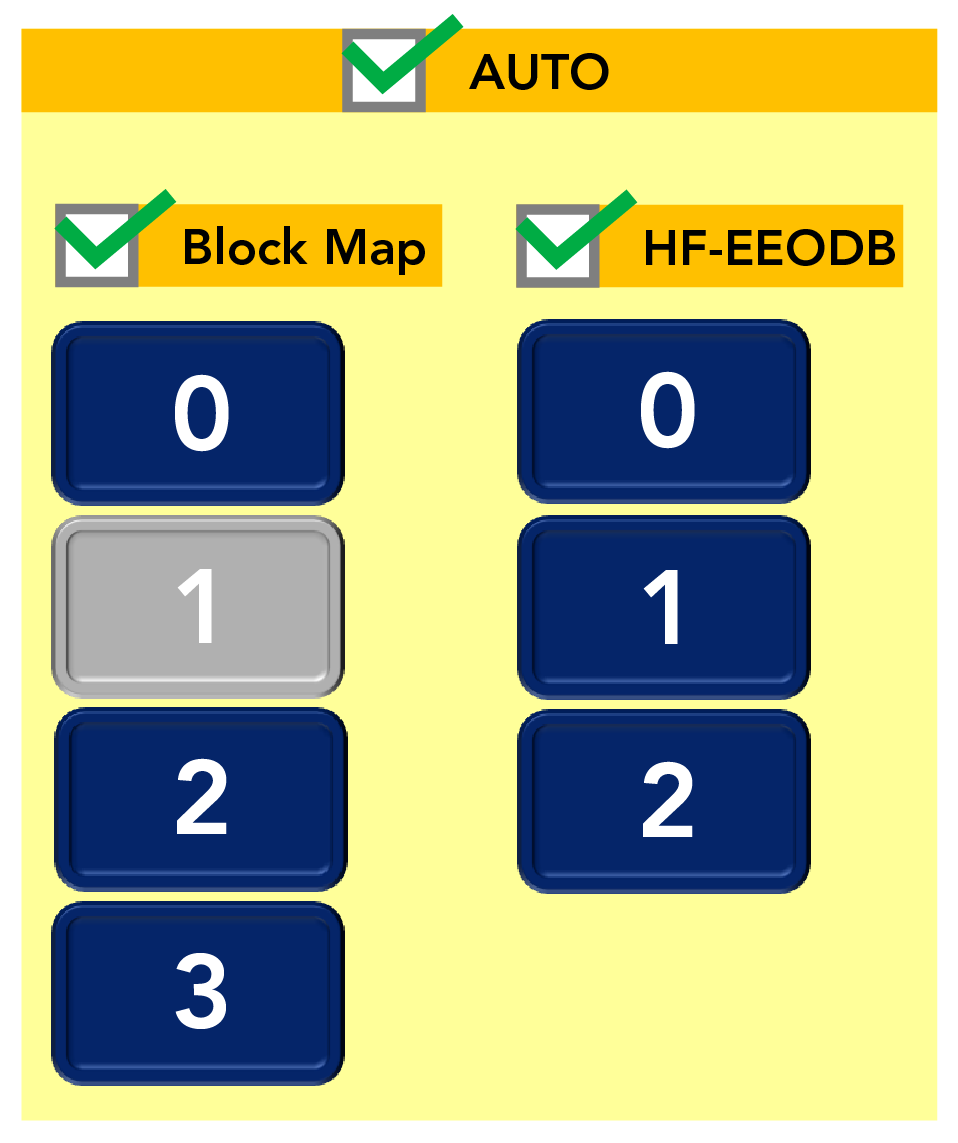

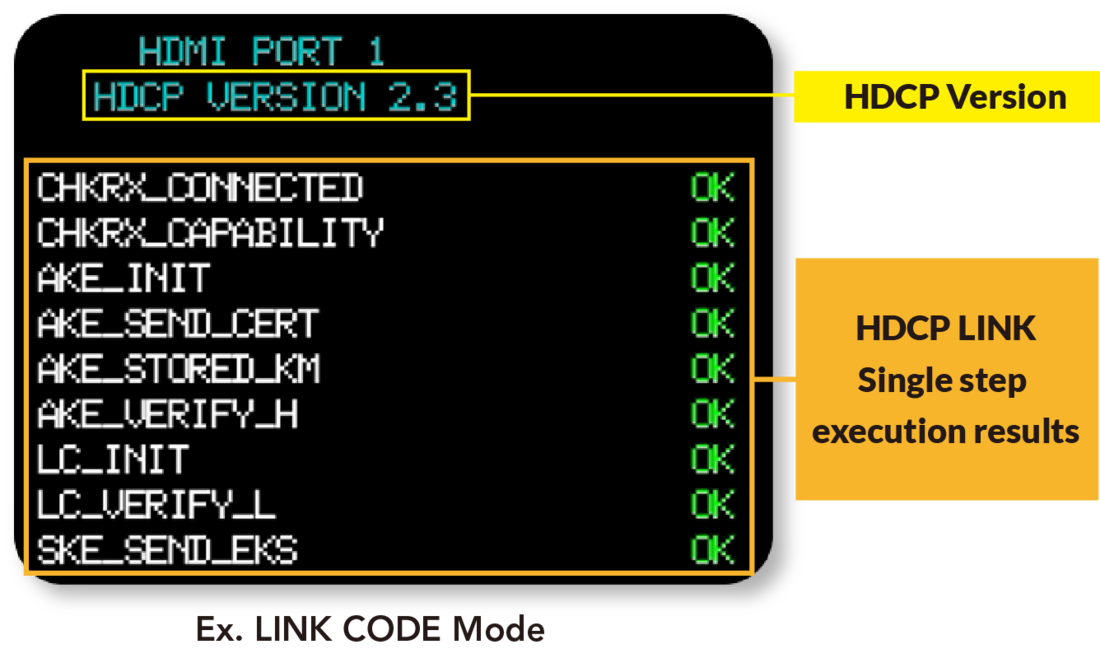

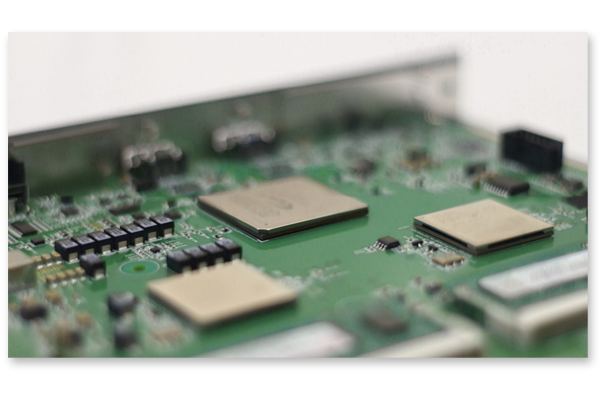

产品介绍
以下内容为本产品初步规格，若有调整恕不另行通知。

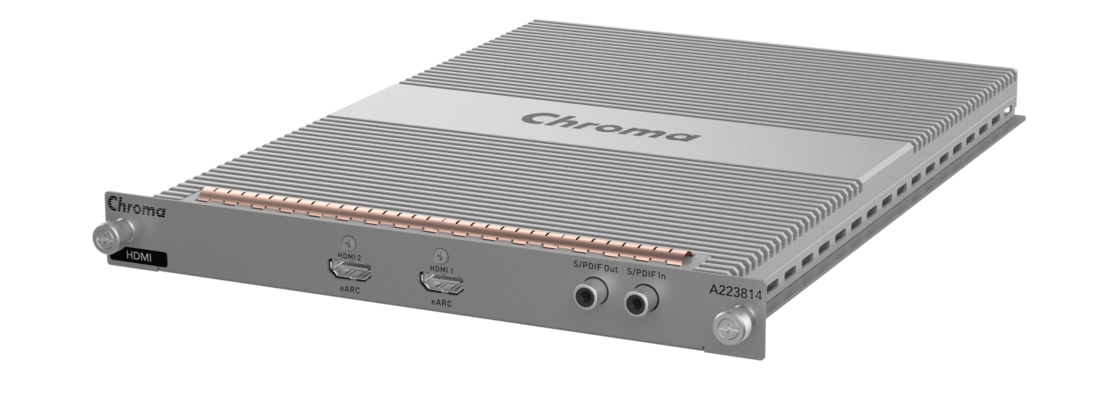

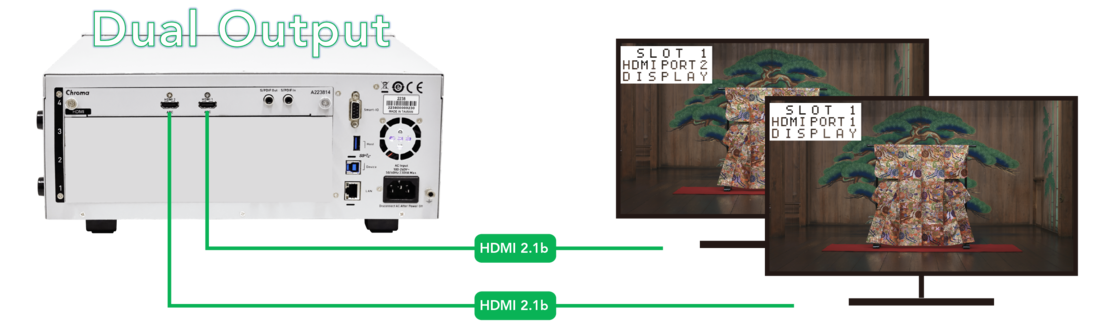

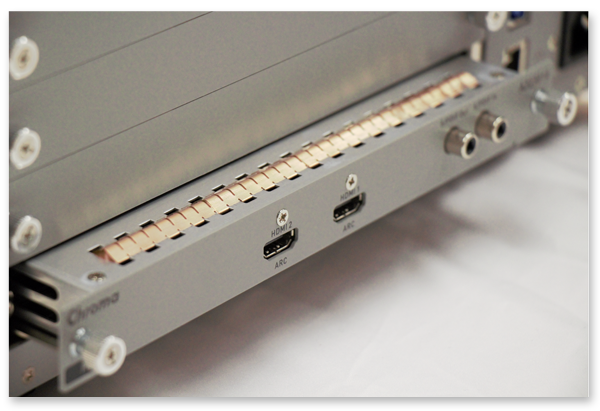

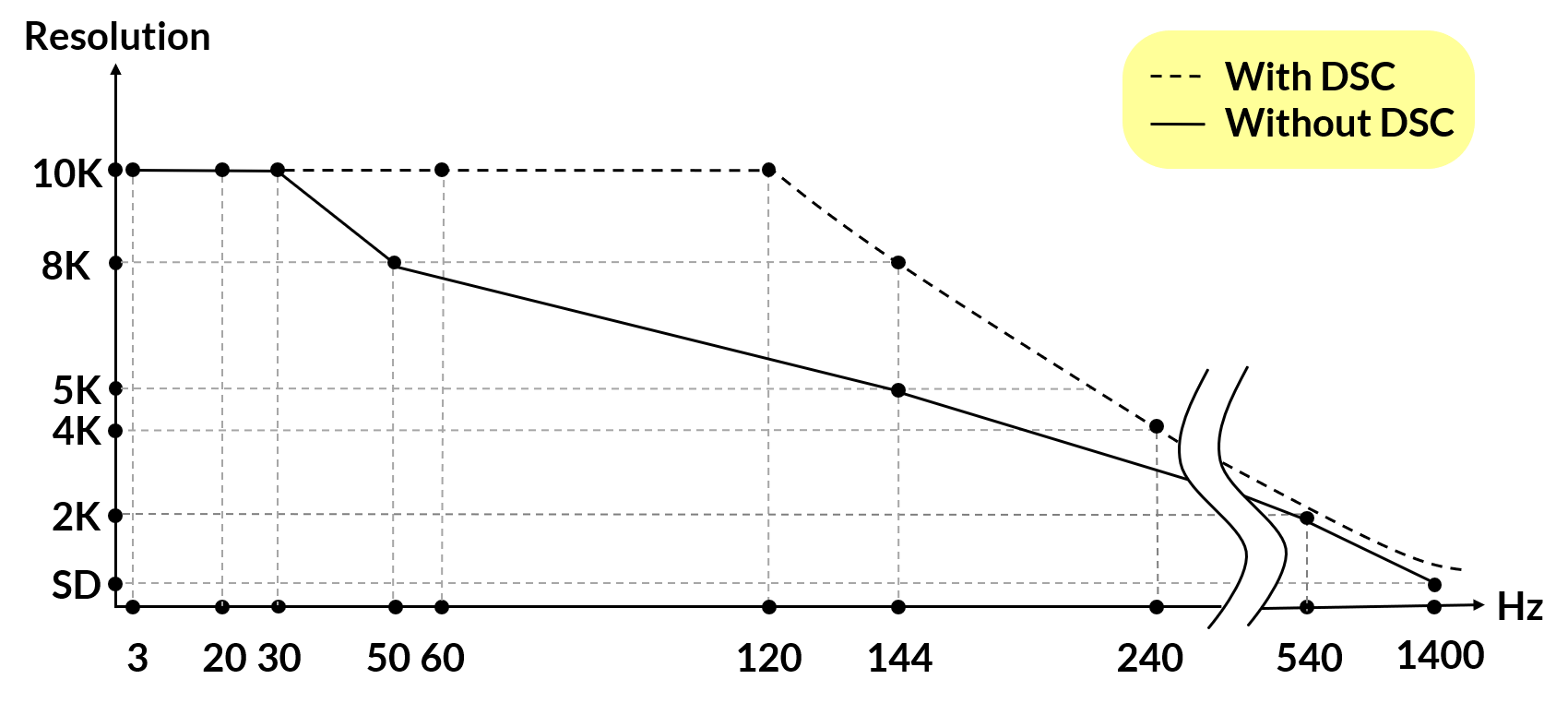

A223814内建2个HDMI输出，2个输出端可同时输出HDMI 2.1b最高48 Gbps传输速率，可达10K@120Hz至2K@540Hz 高分辨率或帧率的图像输出，并内建CTA-861 -I、Optimized Video Timing (OVT) 与VESA标准各种时序，并提供自由编辑水平/垂直时序参数功能，支持业界各种高帧率检测(High frame rate，例如144Hz、165Hz、240Hz、480Hz 、540Hz等) ，提供电竞、电影、医疗等高更新率的应用场合。
*VESA为美国视讯电子标准协会(Video Electronics Standards Association)
*OVT功能为F/W 3.03或更新版本支持
*依实际应用为主

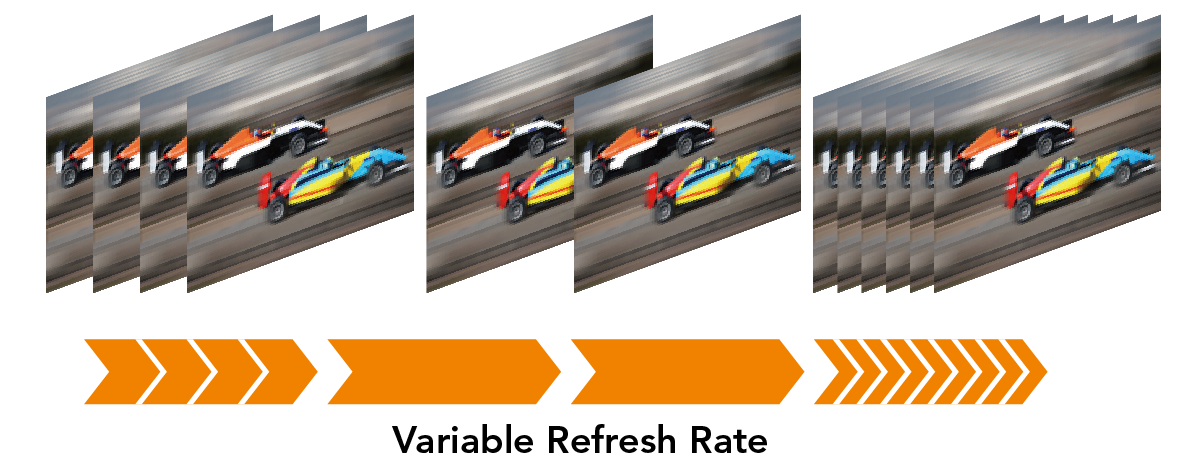

VRR(Variable Refresh Rate)或称Gaming-VRR，为图像可变更新率的技术。其中应用之一为满足电竞图像快速变化需求。电竞图像的帧率(Frame Rate)通常会随时变化，而Gaming-VRR可减少或消除影像延迟、抖动、断续和画面撕裂等现象。A223814可设定及时变更帧率的范围(VRRMIN和VRRMAX)，让图像更新速率可连续、顺畅地变化，符合各种屏幕应用，让游戏体验更加顺畅。

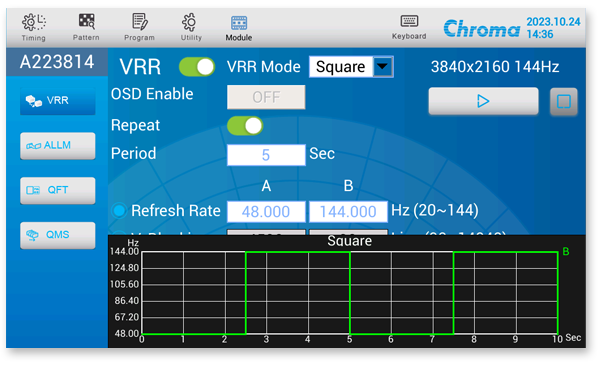

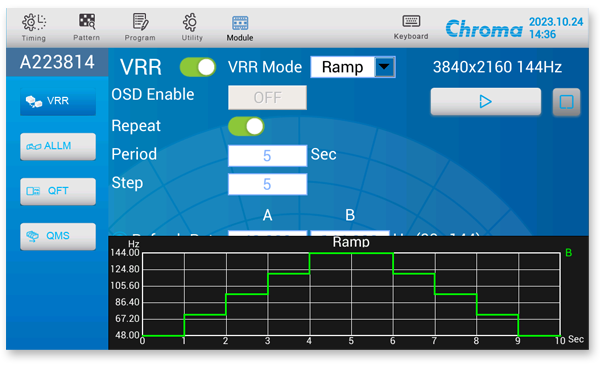

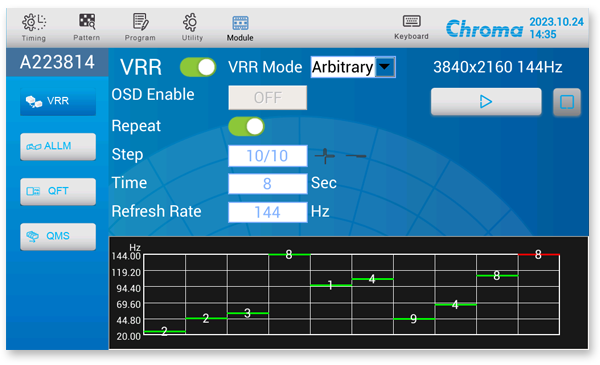

A223814配备4种VRR检测模式分别为：Saw、Ramp、Square和Arbitrary，可让用户在20Hz至560Hz之间任意地调整更新率，模拟玩游戏时显示器可能出现的不同更新率；其中在Arbitrary模式下，用户可以任意设定检测所需的帧率与维持期间的参数组合检视被测物画像及画质的变异。
▲ Saw
▲ Ramp
▲ Square
▲ Arbitrary

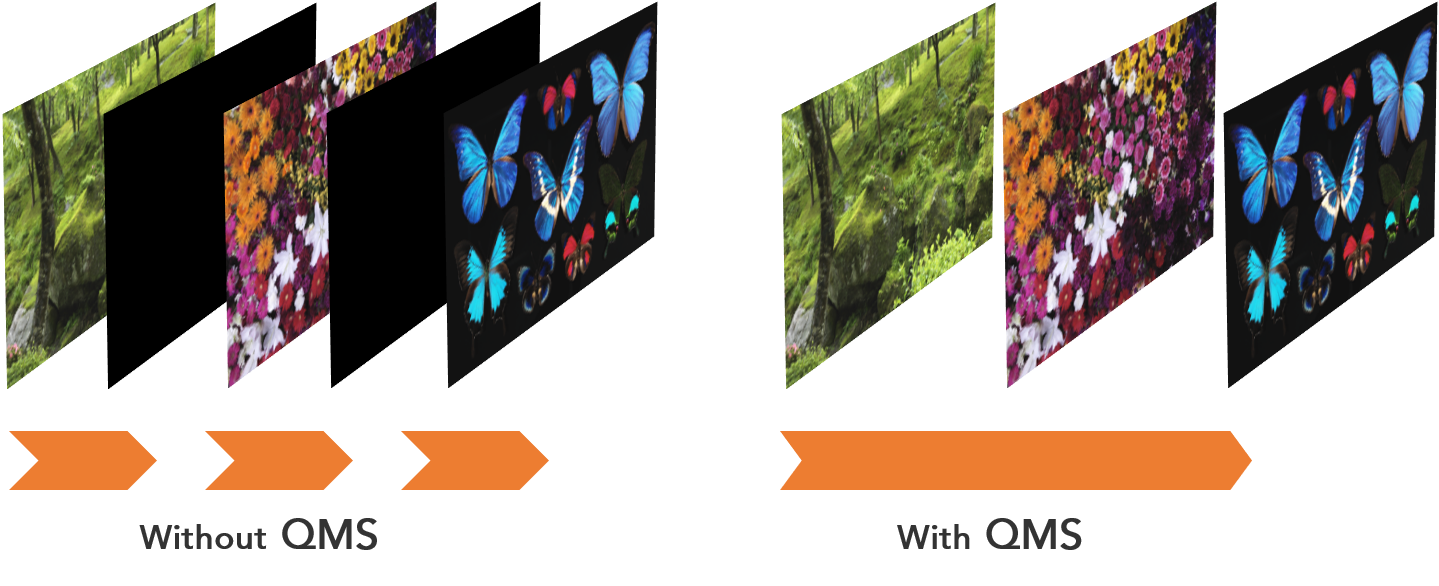

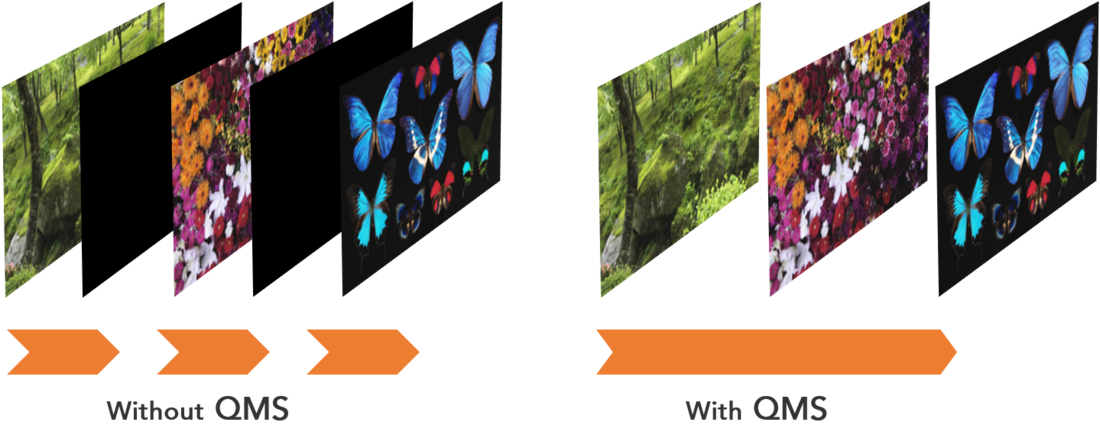

QMS(Quick Media Switching，快速媒体切换)或称QMS-VRR，在快速切换更新率的情况下(如在60fps和24fps动态图像间切换)，显示设备可能出现画面延迟的情况。A223814可自动判断输出频率范围，或提供用户自行设定QMS-TFRMIN和QMS-TFRMAX及NEXT_TFR等参数，支持多种图像频率的QMS-VRR检测功能，能够稳定地输出图像讯号，显示不中断(screen blackout)、无缝转场的流畅播放。
*此功能为F/W 3.02或更新版本支持
ALLM(Auto Low Latency Mode，自动低延迟模式)透过Gaming-VRR和QMS-VRR不同参数值的设定，达到画面的延迟表现，实现流畅不间断地图像播放。A223814支持编辑ALLM的参数设定，可选择窗口(OSD)显示ALLM的检测状态，以利用户了解测试期间的画面变化过程。

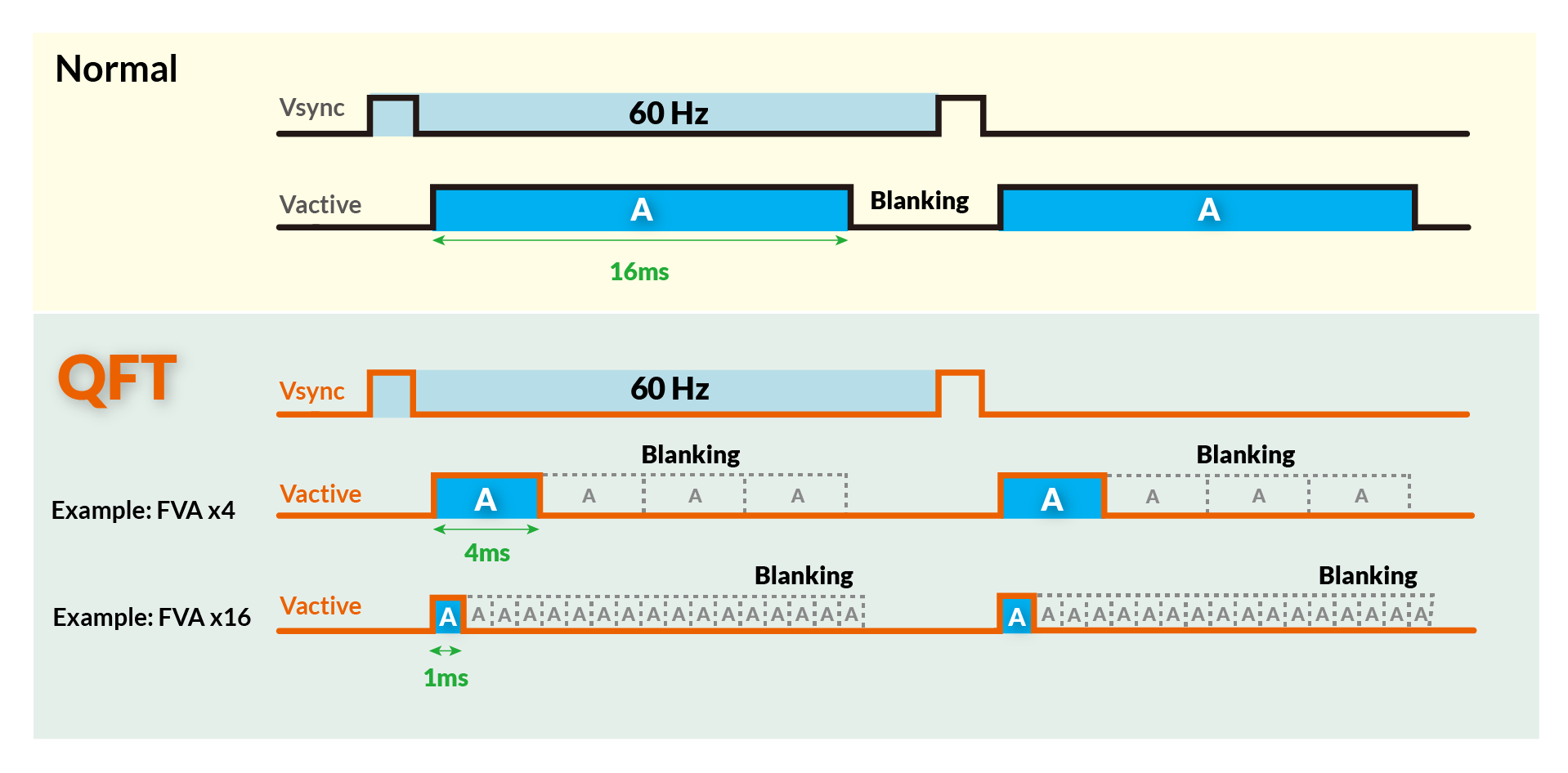

QFT（Quick Frame Transport，快速画面传输）是一项针对图像延迟（Display Latency）所设计的技术，透过加快图像传输速度，有效降低输入延迟与画面延时。此技术特别适用于对实时反应与高画质有高度需求的应用场景，例如游戏、互动影音、虚拟现实等，藉由缩短画面从来源装置到显示端的传送时间，QFT可大幅提升用户体验，实现更流畅、无延迟的互动操作。

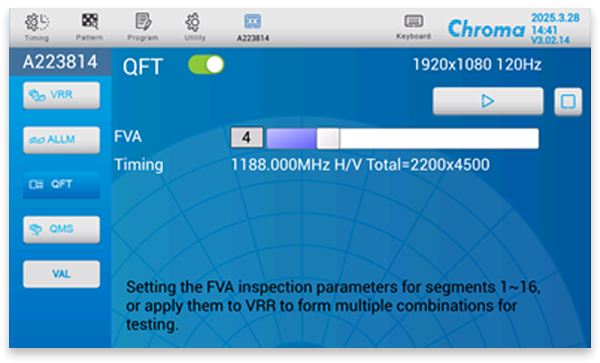

FVA（Fast VActive）的功能可缩短传输图像的时间、降低延迟等优势，A223814支持QFT量测功能，透过自行设定1~16段之FVA检测参数值，实时计算并快速输出图像画面，快速检测显示器的Display Latency，亦可同时搭配HDR、Dolby Vision、QFT+VRR等画面测试组合。

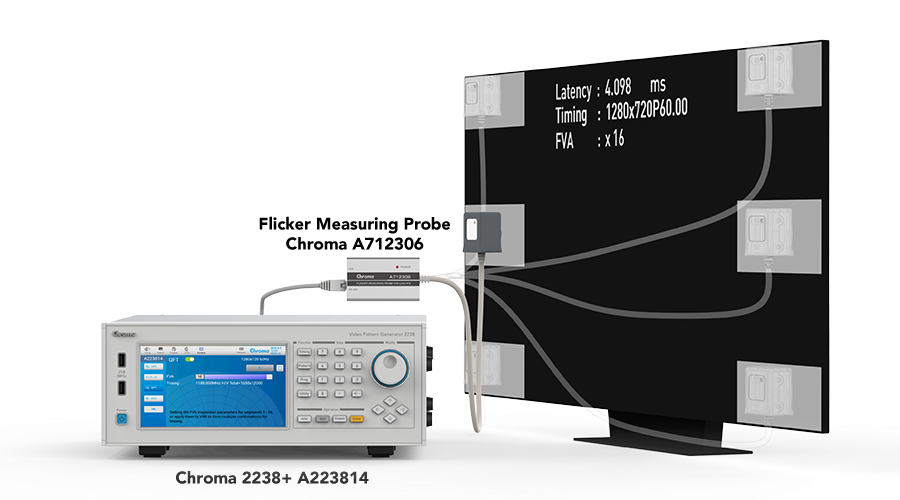

搭配特定的检测Pattern与Chroma光学检测方案A712306光学分析仪，可数值化检测显示器的Display Latency并直接显示于被测物直观与比较。此解决方案可搭配HDMI QFT功能，透过1~16段的FVA检测参数值设定，量测各种难以用肉眼判断的显示反应时间。
*Chroma A712306光学分析仪为选配
SBTM(Source-Based Tone Mapping)信号源色调映像是HDMI 2.1a针对HDR优化所新增的功能，整合让Sink端可接收Source传送的多种HDR格式，自动输出优化的HDR显示效果，并且作为现行HDR10、HLG显示技术的补充应用而非取代，一般SDR内容仅能以单一显示模式呈现内容，而SBTM功能允许多窗口使用模式，可透过不同窗口同时显示HDR内容。A223814提供2种SBTM_mode选择(G-RDM和D-RDM)，并可透过调整SBTM_type，切换不同场景应用，例如：视频和电影的合成画面、迭加的游戏或PC桌面画面、视频或电影内容等。
*此功能为F/W 3.03或更新版本支持
▲ HDR / SDR
▲ SBTM
Dolby Vision是一种HDR格式，Dolby Vision支持12-bit色位深度与Rec.2020色域，12位色深可显示超过680亿种颜色，而HDR10支持10位色深显示10亿种颜色。A223814内建Dolby Vision功能的测试Pattern，以利用户可快速确认被测物之Dolby Vision功能，主要针对亮度、对比、色彩、锐利度等，提供符合现今图像输出的色彩检测图。(*Dolby Vision为Dolby®公司所有)

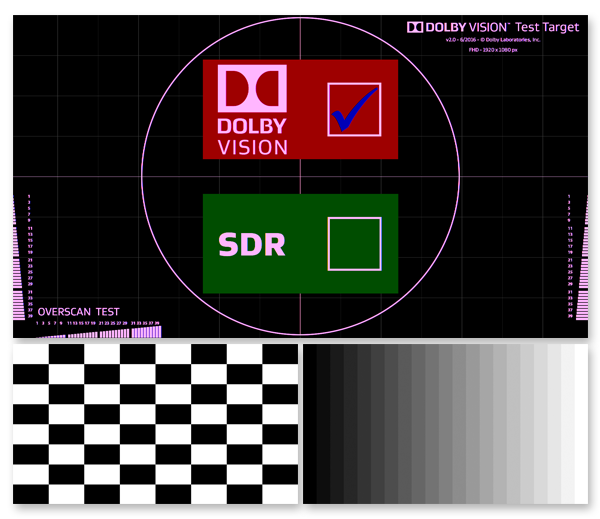

Without Dolby Vision

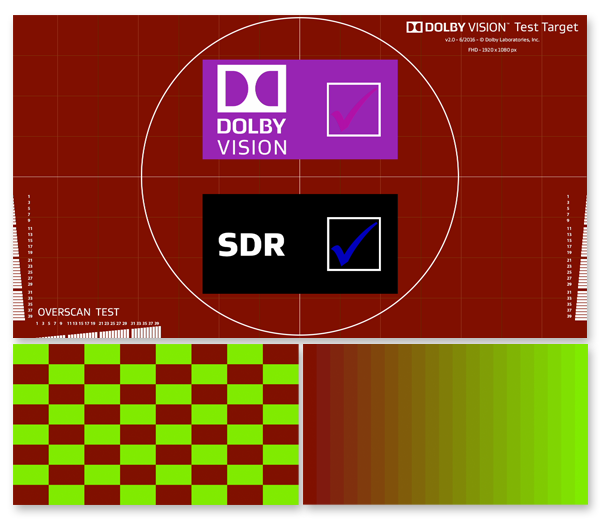

With Dolby Vision
*REF：Dolby HDMI Test Equipment Version 1.2.1

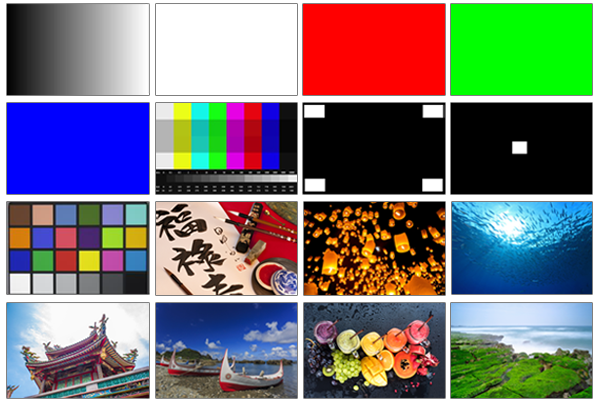

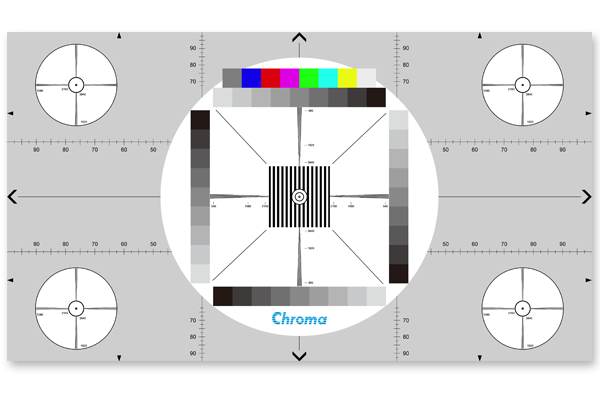

支持HDR(High Dynamic Range)高动态对比度图像输出，A223814的图像输出HDR10+、HLG、HDR10的功能测试项目，主要测试目标为影响消费者视觉感受的因素，用户可自由调整HDR元数据(HDR Metadata)来进行 HDR功能的相关测试。内建多种HDR双向测试所需之测试图形，举凡灰阶、彩条、窗型等多种规范测试图，供用户搭配使用。
*HDR10+功能为F/W 3.02或更新版本支持

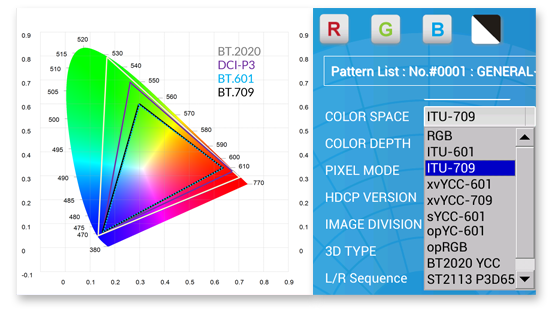

A223814支持多种色域输出，除了基本的色域空间外，亦支持广色域色彩空间(Wide Color Gamut) ，包括RGB / ITU-601 / ITU-709 / xvYCC-601 / xvYCC-709 / sYCC-601 / opYCC-601 (Adobe YCC-601) / opRGB (Adobe RGB) / BT2020 YCC / ST2113 P3D65 RGB (DCI-P3) / BT2020 RGB / BT2020 cYCC等多种色域。可设定YCbCr 4:4:4、4:2:2、4:2:0的色度抽样格式、24 / 30 / 36 bits颜色深度，提供更广的色彩范围，实现真正自然色彩且高分辨率的图像画面，提供多样性的色深选择。
*BT2020 cYCC 功能为F/W 3.03或更新版本支持

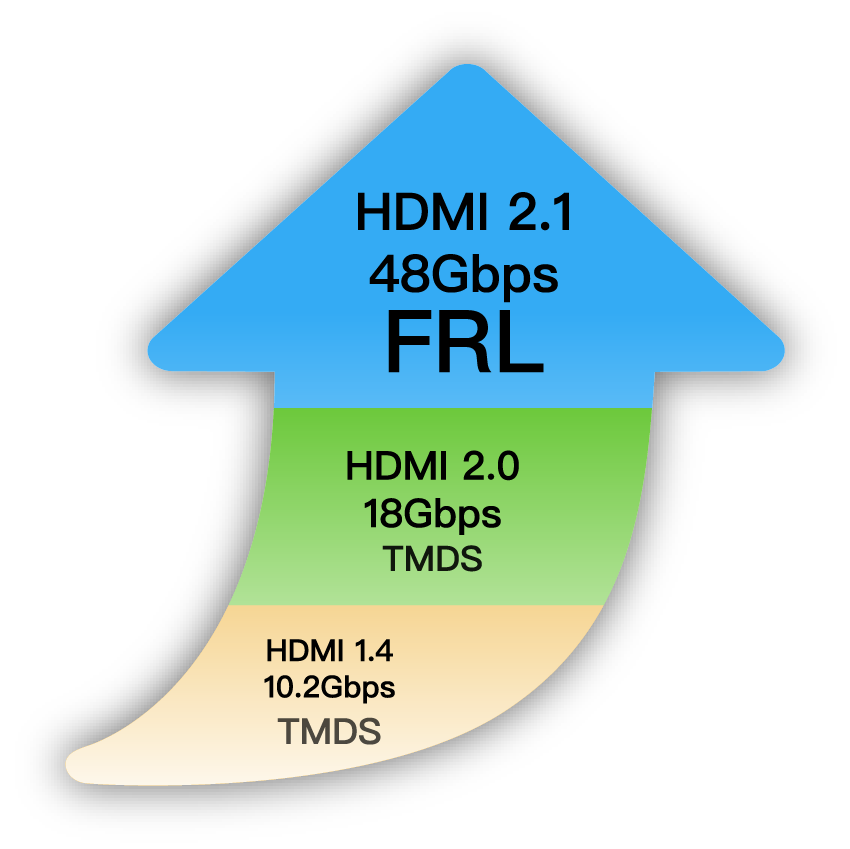

FRL(Fixed Rate Link)图像传输模式改善以往于HDMI1.4/2.0时采用的TMDS传输模式，能够以更加有效率的方式进行图像传输。在FRL模式下，Data Rate可根据不同的分辨率选择3、6、8、10 或12 Gbps模式，亦可进行Lane数的设定 (3、4 Lane)。

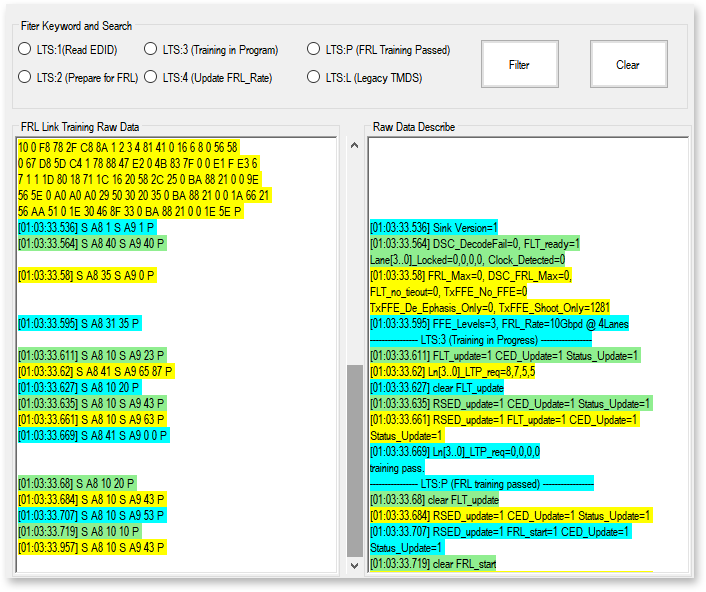

FRL Link Training Raw Data → Raw Data Describe

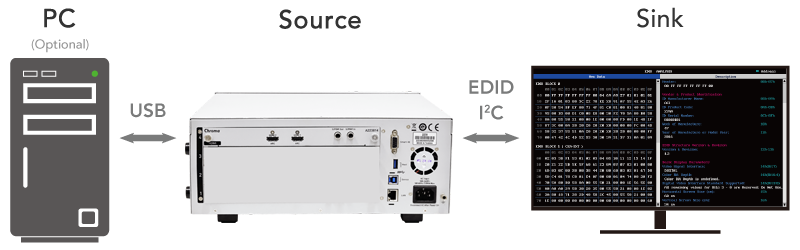

A223814支持FRL Link Training具备Raw Data转译之功能，以利用户快速了解FRL Link Training各执行程序数据内容，在计算机(PC)中使用VPG Master Software可透过Filter Keyword and Search功能，分段检视LTS1 ~ 4及LTS L之转译内容，方便管理者除错及分析使用。

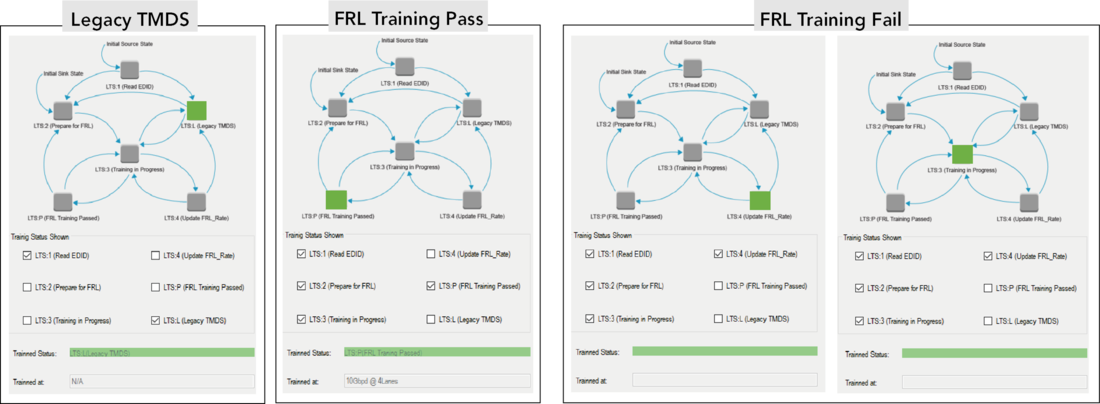

A223814支持FRL Link Training状态监控功能(VPG Master Software)，于复杂的Training流程中以图标显示详细的FRL Link Training执行程序的路径及Training最终结果(FRL、TMDS)，化繁为简方便管理者判断被测物所支持的传输速率。
*此功能为F/W 3.02版本支持
