规格参数
一、概述

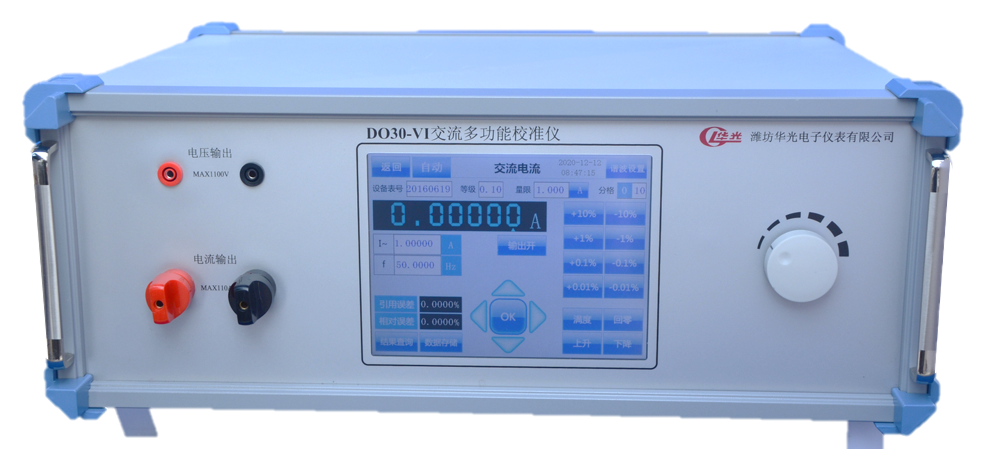

DO30-Ⅵ交流多功能校准仪是一款多量程、宽范围、高精度七位半输出并显示的多功能精密校准器。该仪器可输出高准确度的交流电压/电流、交流功率以及带功率因数控制的交流功率等功能，适用于检定或校验0.05级以下的各种电压表、电流表、功率表、功率因数表、相位表、频率表、万用表、多用表、各种电力测量变送器等标定器件，亦可作为交流标准源使用。该仪器完全符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》、JJF 1284-2011《交直流电表校验仪校准规范》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。
二、主要功能及特点
本仪器可校验的仪表如下：指示仪表，交流电压表，交流电流表，单相交流功率表，钳形表等。
2.1交流电压输出最大1100 V,电流最大110A,交流频率范围：45Hz～1kHz。
2.2可准确输出交流有功功率、视在功率、功率因数。
2.5负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。
2.6输出具有“定点输出、电位器调节、旋转编码器、步进比例”等多种量值调节方式。
2.7配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
2.8 输出具有完善的软硬件保护功能，提高设备长期使用可靠性。
2.9 谐波2～31次，幅度0～40%，各次谐波相位细度0.010·N（N为谐波次数）
三、主要技术指标
3.1交流电压技术指标（20℃±2℃）：
量程分辨力短期稳定性
（%RG/min）一年内准确度
±（读数值%+满量程%）失真度负载
能力
45-200Hz200-1000Hz
200mV0.01mV0.010.03%RD+0.02%RG0.03%RD+0.02%RG<0.2%50mA
2V0.1mV0.0050.02%RD+0.01%RG
20V1mV
200V10mV20mA
1000V50mV0.010.03%RD+0.02%RG10mA
3.2交流电流技术指标（20℃±2℃）：
量程分辨力短期稳定性
（%RG/min）一年内准确度
±（读数值%+满量程%）失真度负载
能力
45-200Hz200-1000Hz
2mA0.1μA0.030.05%RD+0.03%RG0.12%RD+0.08%RG<0.2%5V
20mA1μA
200mA10μA0.0110
2A0.1mA
20A1mA4V
50A10mA0.051V
10010mA
3.5功率、功率因数、相位、频率技术指标（20℃±2℃）：
项目范围准确度
交流功率电压量程与电流量程的组合
(电压≥30V，电流≥0.2A）PF=±0.8～±1时(50Hz)，＜0.05%FS
PF=±0.8～±0.5时（50Hz），＜0.1%FS
功率因数1～-1连续可调＜0.05%
相位0～360° ＜0.02°
频率
(正弦波)45Hz～200Hz＜0.02%
200Hz～600Hz＜0.03%
600Hz～1000Hz＜0.05%
交流功率考核范围：
电压：75V、150V、300V、600V；电流：1A、2A、5A、10A；频率：50Hz。其他档位可用
备注：FS=电压量程与×电流量程。
3.9其他技术指标：
温度性能：校准温度 18℃～22℃
存储温度 -10℃～60℃
温度系数：温度超出校准温度范围，在0℃～40℃温度范围，每摄氏度温度系数按一年技术指标的20%计算
重 量：≤ 20kg（不包括附件和包装箱）
体 积：520mm×445mm×205mm
工作电源: AC220V±10%
工作环境：温度-20～40C；相对湿度≤85%。
