用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数

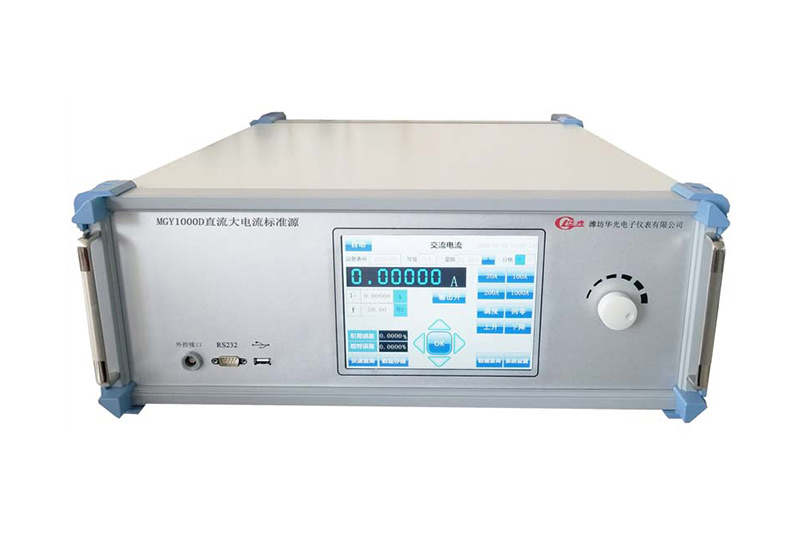

MGY1000D是一款专门针对直流大电流钳形表、分流器、直流传感器以及大电流直流标准表校验而设计的程控直流标准源。该大电流源采用模块化设计思想，综合应用先进的谐振软开关技术、同步整流技术、伺服功放技术等先进技术，最大程度降低内部器件功耗，提升整机输出效率，减小设备体积和重量。各模块之间的电流输出独立，可以任意并联叠加，每个模块均具有独立完善的过载和开路保护功能。多台机可以并联组合输出1000A、2000A、3000A、5000A以至10KA。
该产品体积小，重量轻，量程宽，纹波小，输出稳定，20A及以下具有独立的电流输出端口，方便小电流钳形表校验；可配小电压测量功能，支持分流器校验。单台机输出电流范围1mA～550A。相关功能和技术参数如下：
1. 电流输出范围1mA～1100A;
2. 量程：20mA、200mA、2A、20A、50A、100A、200A、500A、1000A;
3. 调节细度50ppm;
4. 具有开路及过载保护提示功能；
5. 其他详细指标见下表格。
|
量程 |
负载 能力 |
调节 细度 |
准确度 ±（读数值%+满量程%） |
纹波 |
|
20mA |
10V |
50ppm |
0.03%RD+0.02%RG |
≤0.5% |
|
200mA |
||||
|
2A |
||||
|
20A |
3V |
|||
|
50A |
||||
|
100A |
||||
|
200A |
||||
|
500A |
||||
|
1000A |
6. 支持自动和手动功能，具有“定点输出、电位器调节、旋转编码器”等多种量值调节方式；
7. 配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷，操作界面如下图。
8. 具有数据存储、快速查询和数据查询等功能；
