规格参数

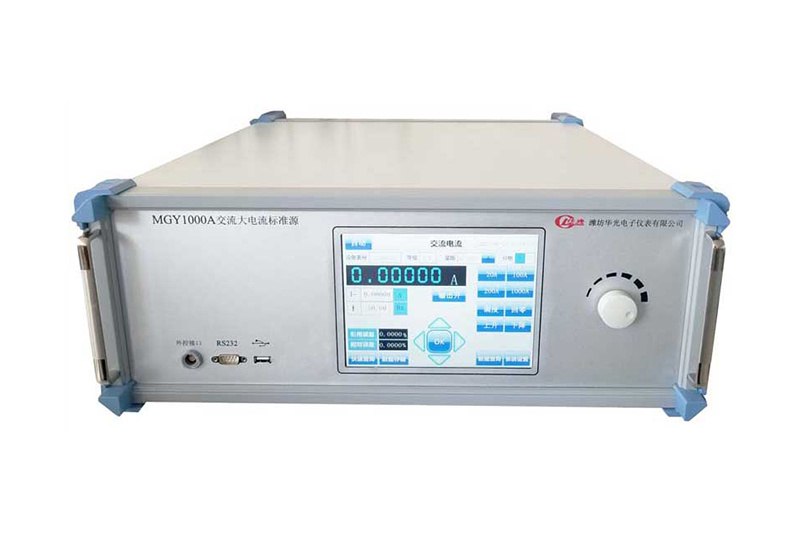

MGY1000A是一款专门针对大电流钳形表校验而设计的标准源，最大输出电流10000A。该标准源采用模块化设计思想，采用先进的数字功放技术，最大程度降低内部器件功耗，提升整机输出效率。各模块的电流输出独立，通过总闭环保证模块电流输出相位一致，从而实现各模块之间交流电流的任意叠加。每个模块均具有独立完善的过载和开路保护功能，确保模块长期使用可靠。该产品配合外置直径为1m的半圆铜环，即可实现大电流钳形表的校验；亦可独立作为大电流标准源使用。该产品相关技术参数如下：
1. 电流范围1A～10000A;
2. 频率范围，45Hz～1KHZ(≤200A), 45Hz～65HZ(≤10000A);
3. 调节细度50ppm;
4. 具有开路及过载保护提示功能；
5. 其他详细指标见下表格。
|
量程 |
负载 能力 |
调节 细度 |
准确度 ±（读数值%+满量程%） |
失真度 |
|
|
5 0Hz |
4 00Hz |
1 kHz |
|||
|
20A |
1.3V |
50 ppm |
0.03%RD+0.02%RG |
0.0 6 %RD+0.0 4 %RG |
0 . 5 % |
|
100A |
|||||
|
200A |
|||||
|
10000A |
—— |
6. 支持自动和手动功能，具有“定点输出、电位器调节、旋转编码器”等多种量值调节方式；
7. 配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷，操作界面如下图。
8.具有数据存储、快速查询和数据查询等功能；
