一、概述

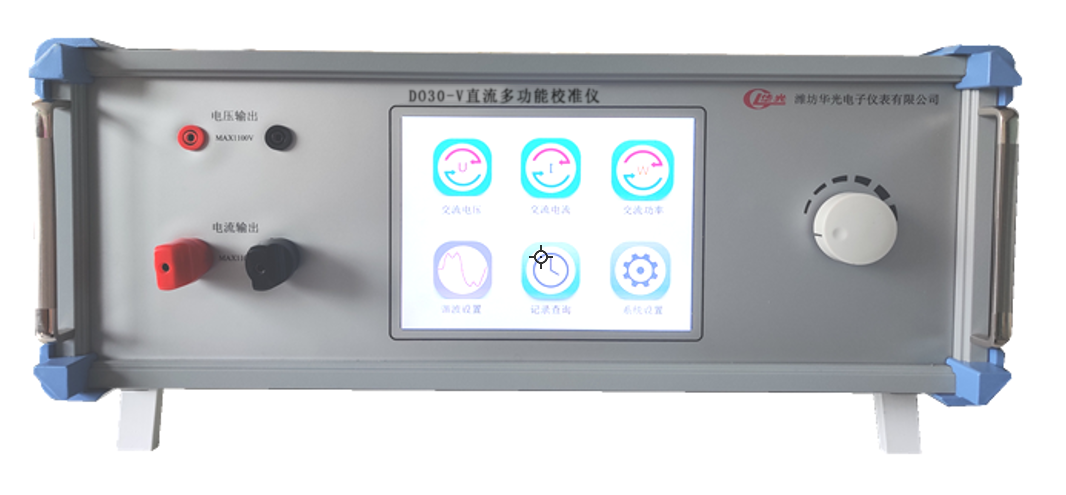

DO30-V直流多功能校准仪是一款多量程、宽范围、高精度七位半输出并显示的多功能精密校准器。该仪器可输出高准确度的直流电压/电流、直流功率以及带功率因数控制的直流功率等功能，适用于检定或校验0.1级以下的各种电压表、电流表、功率表、功率因数表、相位表、频率表、万用表、多用表、各种电力测量变送器等标定器件，亦可作为直流标准源使用。该仪器完全符合JJG 124-2005 《电流表、电压表、功率表及电阻表检定规程》、JJF 1587-2016《数字多用表校准规范》的相关要求，可广泛应用于工矿企业、航空航天、军工、科研院所、铁路、电力、部队、学校等单位的质检、计量、教研及仪表维修工作等。
二、主要功能及特点
本仪器可校验的仪表如下：指示仪表，直流电压表，直流电流表，单相直流功率表，钳形表等。
2.1直流电压输出最大1100 V,电流最大110A。
2.2可准确输出直流功率。
2.5负载能力强，在满负荷条件下确保量值稳定准确，可覆盖模拟表的检定。
2.6输出具有“定点输出、电位器调节、旋转编码器、步进比例”等多种量值调节方式。
2.7配备大尺寸液晶触摸彩屏，量值显示直观，操作十分便捷。
2.8 输出具有完善的软硬件保护功能，提高设备长期使用可靠性。
三、主要技术指标
注：以下指标测试环境温度均为20℃±2℃。
3.1直流电压技术指标
|
量程 |
分辨力 |
短期稳定性 （%RG/min） |
一年内准确度 ±（读数值%+满量程%） |
纹波 系数 |
负载 能力 |
||||
|
200mV |
0.01mV |
0.01 |
0.02%RD+0.01%RG |
<0.2% |
50mA |
||||
|
2V |
0.1mV |
0.005 |
0.01%RD+0.005%RG |
||||||
|
20V |
1mV |
||||||||
|
200V |
10mV |
20mA |
|||||||
|
1000V |
50mV |
0.01 |
0.02%RD+0.01%RG |
10mA |
|||||
3.2直流电流技术指标
|
量程 |
分辨力 |
短期稳定性 （%RG/min） |
一年内准确度 ±（读数值%+满量程%） |
纹波 系数 |
负载 能力 |
|
2mA |
0.1μA |
0.01 |
0.03%RD+0.02%RG |
<0.2% |
5V |
|
20mA |
1μA |
0.02%RD+0.01%RG |
|||
|
200mA |
10μA |
10 |
|||
|
2A |
0.1mA |
||||
|
20A |
1mA |
4V |
|||
|
50A |
10mA |
0.03%RD+0.02%RG |
1V |
||
|
100A |
10mA |
||||
3.3功率技术指标
|
项目 |
范围 |
准确度 |
|
直流功率 |
电压×电流 |
直流电压准确度+直流电流准确度 |
直流功率考核范围：
