用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
型号规格
| 型号 | 带宽 | 采样率 | 垂直分辨率 | Rack Height | |
|---|---|---|---|---|---|
| LPD64 | - |
型号规格（续）
| 型号 | 带宽 | 采样率 | 垂直分辨率 | Rack Height | |
|---|---|---|---|---|---|
| LPD64 | - |
竞品对比（Tektronix vs 其他品牌）
| 泰克 6 系列紧凑型数字化仪 | 泰克 5 系列紧凑型 MSO | LeCroy WaveRunner 8000-R 小型 | Keysight M9710A | National Instruments PXIe-518x | Guzik ADP 系列 | ||
|---|---|---|---|---|---|---|---|
| 带宽（所有通道） | 1 GHz - 8 GHz | 1 GHz | 1 GHz - 4 GHz | 2.5 GHz（典型值） | 2.5 GHz (5186) 1.5 GHz (5185) | 6.5 GHz (ADP7104) 4 GHz (ADP7084) | |
| 模拟通道 | 4 | 8 | 4 | 2 | 2 | 4 | |
| 模拟采样率（所有通道） | 25 GS/s | 6.25GS/s | 1GHz 时 10GS/s >1GHz 时 20GS/s | 5GS/s | 6.25GS/s | 16 GS/s (ADP7104) 10GS/s (ADP7084) | |

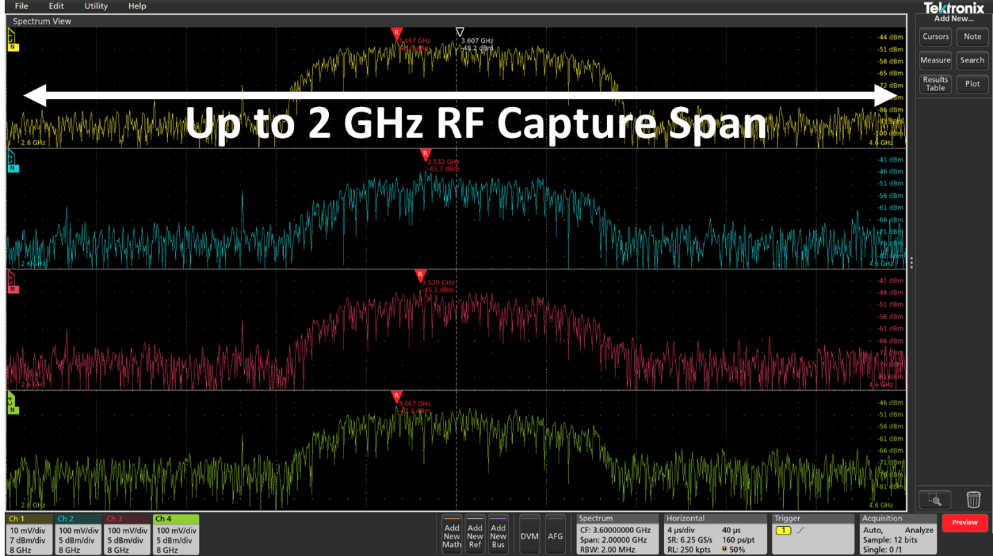

| 射频输入- DDC 带宽（跨度） | 2 GHz | 500 MHz | - | - | - | 2.5GHz | |
| ADC 分辨率 | 12 位 | 12 位 | 8 位 | 10 位 | 10 位 | 10 位 | |
| ENOB | 1 GHz 时为 8.2 位 2.5 GHz 时为 7.6 位 4 GHz 时为 7.25 位 6 GHz 时为 6.8 位 8 GHz 时为 6.5 位 | 1 GHz 时为 7.6 位 | - | 924 MHz 时为 7.2 位 | 1 GHz 时为 6.3 位 2.5 GHz 时为 6.0 位 5 GHz 时为 5.5 位 | 1 GHz 时为 7.9 位 2.5 GHz 时为 7.5 位 4 GHz 时为 6.9 位 6 GHz 时为 6.7 位 8 GHz 时为 6.5 位 | |
| 标准记录长度（所有通道） | 125 M 点 | 125 M 点 | 64Mpts 或 16Mpts @1GHz | 100MS/通道 | 4 Kpts | - | |
| 可选记录长度（所有通道） | 1 Gpts | 500 M 点 | - | 1.6 GS/通道 | 100 Kpts | - | |
| 可编程接口 | Python、Visa、IVI、Sockets、LXI、MATLAB、LabView | Python、Visa、IVI、Sockets、MATLAB、LabView | Python、Visa、IVI、Sockets、LXI、MATLAB、LabVIEW | Visa、IVI、C / C ++ / C＃、MATLAB、LabView | LabView | PI、IVI、LabView | |
| 通过 IP 地址轻松进行远程控制 | 是，从浏览器 | 是，从浏览器 | WaveStudio | 否 | 否 | 否 | |
| 可现场升级带宽 | 是 | 否 | 否 | 否 | 否 | 否 | |
| 高度（机架） | 2U | 2U | 2U | 2U - 需要 AXI 机箱 | 3U - 需要 PXI 机箱 | 2U - 需要 AXI 机箱 | |
| 操作系统 | Windows 10 或嵌入式 Linux | 封闭嵌入式 Linux | Windows | Windows 或 Linux | Windows | Windows 或 Linux | |
| 示波器和数字化仪匹配的性能 | 6 系列 MSO | 5 系列 MSO | WaveRunner 8000 | - | - | - |
