用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数
型号规格
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 频谱分析仪 | 函数发生器输出 | |
|---|---|---|---|---|---|---|---|---|
| MDO3014 | 100 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | US $5,040 |
| MDO3024 | 200 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | US $5,660 |
型号规格（续）
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 频谱分析仪 | 函数发生器输出 | |
|---|---|---|---|---|---|---|---|---|
| MDO3014 | 100 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | US $5,040 |
| MDO3024 | 200 MHz | 2.5 GS/s | 10 M 点 | 4 | 16（选配） | 最高 3 GHz | 1 条（可选） | US $5,660 |
兼容附件与选件
| 探头 | 描述 |
|---|---|
| ADA400A | 放大器，差分；微伏，差分 - 可追溯校准标准证明 |

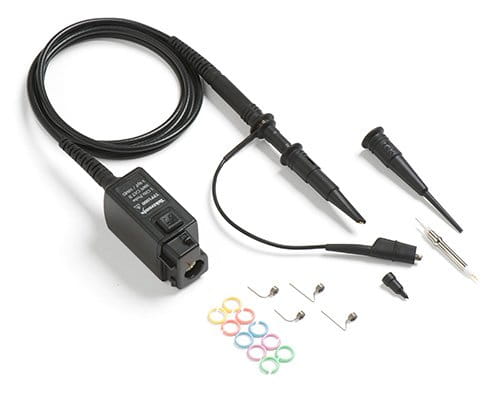

| TDP1500 | 差分探头：1.5 GHz，1X/10X，+/- 8.5V，TekVPI |
| TDP3500 | 差分探头：3.5 GHz，5X，+/- 2V，TekVPI |
竞品对比（Tektronix vs 其他品牌）
| 泰克 MDO3000 | 泰克 3 系列 MDO | Keysight 3000T | LeCroy WaveSurfer 3000 | R&S RTM2000 | |
|---|---|---|---|---|---|
| 带宽 | 100 MHz 至 1 GHz | 100 MHz 至 1 GHz | 100 MHz 至 1 GHz | 200 MHz 至 750 MHz | 200 MHz 至 1 GHz |
| 可升级带宽 | 是 | 是 | 是 | 是 | 是 |
| 模拟通道 | 2 或 4 | 2 或 4 | 2 或 4 | 2 或 4 | 2 或 4 |
| 模拟采样率 | 高达 5 GS/s | 高达 5 GS/s | 高达 5 GS/s | 高达 4 GS/s | 高达 5 GS/s |
| 标配记录长度（所有通道） | 10 M | 10 M | 2 M | 10 M | 10 M |
| 集成任意波形/函数发生器 | 50 MHz（可选） | 50 MHz（可选） | 20 MHz（可选） | 25 MHz（可选） | -- |
| 集成逻辑通道 (MSO) | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） |
| 集成硬件频谱分析仪 | 最高 3 GHz（可选） | 1 GHz（标配）最高 3 GHz（可选） | -- | -- | -- |
| 标准探头 | 最高 1 GHz 无源探头 | 最高 1 GHz 无源探头 | 最高 500 MHz 无源探头 | 最高 500 MHz 无源探头 | 最高 500 MHz 无源探头 |
| 标准保修 | 3 年 | 3 年 | 3 年 | 3 年 | 3 年 |
