用途场景
研发
实验室研发、新产品开发、技术研究
生产
生产线检测、工艺控制、制造过程监控
品控
质量检验、来料检测、成品测试
合规认证
计量检测、仪器校准、精度验证
教学实训
教学实验、技能培训、实训演示
维修
设备维修、故障诊断、维护保养
规格参数

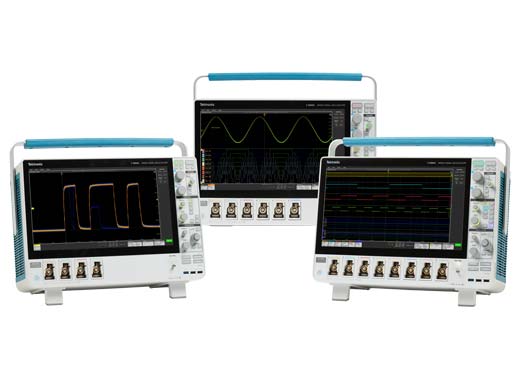

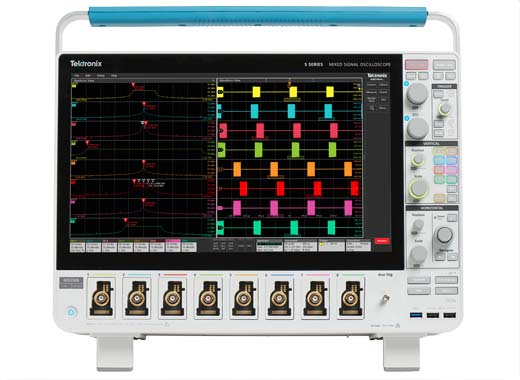

型号规格
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 函数发生器输出 | |
|---|---|---|---|---|---|---|---|
| MSO54B | 350 MHz - 2 GHz | 6.25GS/s | 62.5 M - 500 M | 4 | 多达 32（可选） | 1（选配） | US $25,700 |
| MSO56B | 350 MHz - 2 GHz | 6.25GS/s | 62.5 M - 500 M | 6 | 多达 48（可选） | 1（选配） | US $31,500 |
| MSO58B | 350 MHz - 2 GHz | 6.25GS/s | 62.5 M - 500 M | 8 | 多达 64（可选） | 1（选配） | US $42,000 |
型号规格（续）
| 型号 | 模拟带宽 | 采样率 | 记录长度 | 模拟通道 | 数字通道数 | 函数发生器输出 | |
|---|---|---|---|---|---|---|---|
| MSO54B | 350 MHz - 2 GHz | 6.25GS/s | 62.5 M - 500 M | 4 | 多达 32（可选） | 1（选配） | US $25,700 |
| MSO56B | 350 MHz - 2 GHz | 6.25GS/s | 62.5 M - 500 M | 6 | 多达 48（可选） | 1（选配） | US $31,500 |
| MSO58B | 350 MHz - 2 GHz | 6.25GS/s | 62.5 M - 500 M | 8 | 多达 64（可选） | 1（选配） | US $42,000 |
兼容附件与选件
| 探头 | 描述 | |
|---|---|---|
| TIVP02 | IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP02L | IsoVu 第 2 代光隔离差分探头，200 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP05 | IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP05L | IsoVu 第 2 代光隔离差分探头，500 MHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP1 | IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，2 米连接线，包括 10X (TIVPMX10X) 端部 | |
| TIVP1L | IsoVu 第 2 代光隔离差分探头，1 GHz，TekVPI，10 米连接线，包括 10X (TIVPMX10X) 端部 |
竞品对比（Tektronix vs 其他品牌）
| Tektronix 5 系列 B MSO | 泰克 MSO/DPO5000B | Keysight EXR | LeCroy WaveRunner8000HD | Rohde & Schwarz RTO2000 | Yokogawa DLM4000 系列 | |
|---|---|---|---|---|---|---|
| 详细比较 | -- | -- | -- | -- | 速查资料 | 速查资料 |
| 带宽 | 350 MHz 至 2 GHz | 350 MHz 至 2 GHz | 500 MHz 至 2.5 GHz | 350 MHz 至 2 GHz | 600 MHz 至 6 GHz | 350 MHz，500 MHz |
| 可升级带宽 | 是 | 否 | 是 | 否 | 是 | 否 |
| 模拟通道 | 4、6 或 8 | 4 | 4 或 8 | 8 | 2 或 4 | 8 |
| 模拟采样率（所有通道） | 高达 6.25 GS/s | 高达 5 GS/s | 高达 16 GS/s | 高达 10 GS/s | 高达 10 GS/s | 2.5 GS/s |
| 标配记录长度（所有通道） | 62.5 M | 25 M | 100 M | 50 M | 50 M | 25 M |
| 集成任意波形/函数发生器 | 100 MHz（可选） | 否 | 50 MHz（可选） | 否 | 100 MHz（可选） | 否 |
| 数字通道（MSO 系列） | 可达 64 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） | 16 条（可选） | 8（标配）/ 24（选配） |
| ADC 分辨率 | 12 位 | 8 位 | 10 位 | 12 位 | 8 位 | 8 位 |
| 波形捕获率 | >500,000 波形/秒 | 250,000 波形/秒 | TBD | TBD | 1,000,000 波形/秒 | N/A |
| 操作系统 | 封闭式 Linux 开放式 Windows（选配） | 开放式 Windows | 开放式 Windows | 开放式 Windows | 开放式 Windows | 已关闭 |
| 标准探头 | 高达 1 GHz 无源 < 3.9 pF 负载 | 高达 1 GHz 无源 < 3.9 pF 负载 | 500 MHz 无源 9.5 pF 负载 | 500 MHz 无源 10 pF 负载 | 500 MHz 无源 10 pF 负载 | 500 MHz 10.5 pF 负载 |
