规格参数

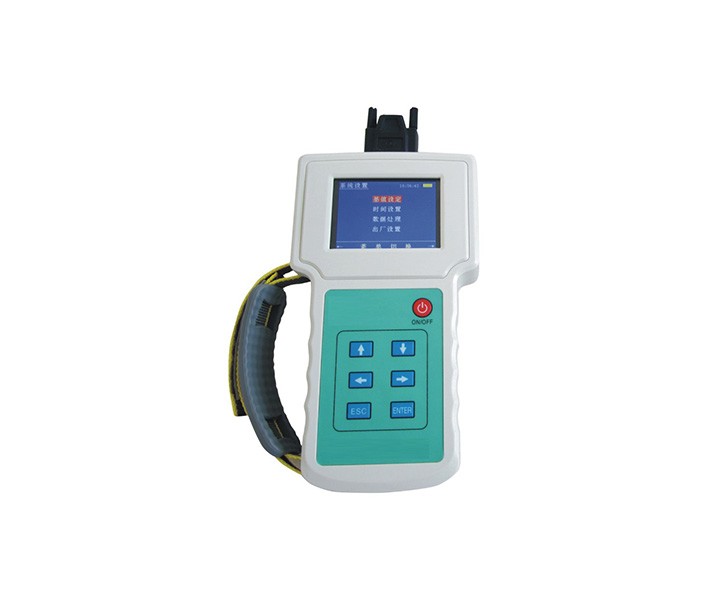

产品概述
本装置以系统安全为首要前提，按行业标准的最高要求，以可靠的低频信号方式进行检测，并在现场进行了大量的实际应用，对系统无任何影响。
功能特点
1、多点接地故障分析功能，分析仪通过对及其它接地回路的电流分析，判断二次回路接地系统是否存在多点接地故障；
2、电流显示功能，分析仪可以显示信号电流大小、接地线分流信号大小及其它接地回路的分流电流大小；
3、高精度电流表功能，查找仪通过配备不同型号的交直流钳表可以实现高精度交直流电流钳表功能；
4、分析仪根据现场的实际情况智能产生信号电流，且最大功率小于0.02W，保障直流系统的安全、可靠运行。
5、工程力学的外形设计、人性化设置、友善的人机界面。使用舒适、小巧精致、携带方便。
6、工业标准设计，选用最上乘的进口元器件，装置本身可靠性极高。
7、科学的管理保证产品的高性能。
技术参数
1、环境温度：-30℃～+50℃；
2、相对湿度：≤95%
3、总质量： 2.5kg
4、分析仪主要技术指标：
5、信号电流大小：3mA
6、电流检测分辨率：0.01mA
7、多点接地判断门限：0.32mA
8、抗对地分布电容值: 对地电容单支路≤100uF，系统对地总电容≤1000uF；
9、查找仪主要技术指标：
10、电流检测范围：0—75mA
11、电流检测分辨率：1mA
12、多点接地判断门限：7mA
参考标准
DL/T 1397.6-2014
