规格参数
产品概述
局部放电测试系统的放电脉冲检测阻抗，又称耦合装置或输入单元，包括耦合电容和输入单元，是测试系统和测试回路的主要组成部分，输入单元针对特定的试验回路或试品，为达到最佳的灵敏度而专门设计的。
功能特点

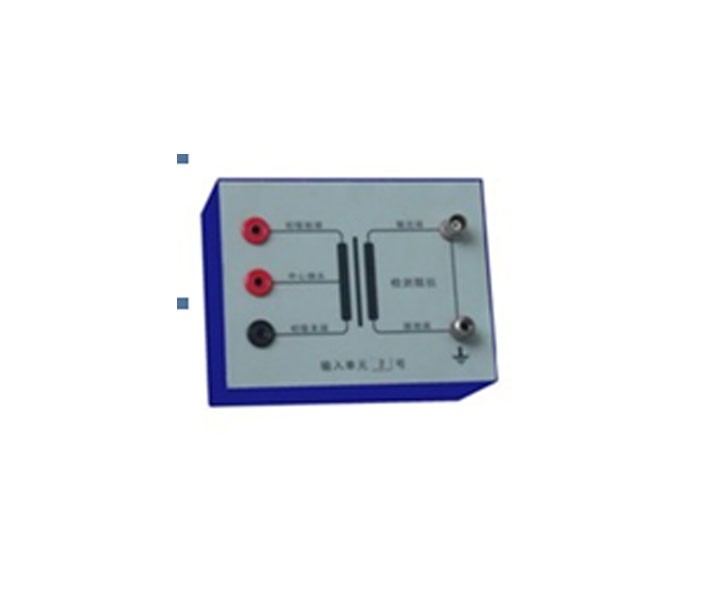

局部放电测试系统的放电脉冲检测阻抗，又称耦合装置或输入单元，包括耦合电容和输入单元，是测试系统和测试回路的主要组成部分，输入单元针对特定的试验回路或试品，为达到最佳的灵敏度而专门设计的。本系统配备了十三种独立的输入单元，其中第十三种为专用单元。面板示意如图，本系统配备的输入单元是RLC型检测阻抗，是一种调谐型阻抗。
技术参数
输入单元序号 | 调谐电容范围 | 允许电流有效值 | |
不平衡电路 | 平衡电路 | ||
1 | 6－25－100微微法 | 30mA | 0.25 A |
2 | 25－100－400微微法 | 60mA | 0.5A |
3 | 100－400－1500微微法 | 120mA | 1A |
4 | 400－1500－6000微微法 | 0.25A | 2A |
5 | 1500－6000－25000微微法 | 0.5A | 4A |
6 | 0.006－0.025－0.1微法 | 1A | 8A |
7 | 0.025－0.1－0.4微法 | 2A | 15A |
8 | 0.1－0.4－1.5微法 | 4A | 30A |
9 | 0.4－1.5－6.0微法 | 8A | 60A |
10 | 1.5－6.0－25微法 | 15A | 120A |
11 | 6.0－25－60微法 | 25A | 200A |
12 | 25－60－250微法 | 50A | 300A |
7R | 电阻 | 2A | 15A |
参考标准
DL/T 846.4-2016
❓ 常见问答 2 查看更多 →
问：CT6800检测阻抗系列 是什么？主要用来做什么？
问：CT6800检测阻抗系列 怎么选型？采购和售后如何对接？
答：选购 CT6800检测阻抗系列 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 HZHV杭高 等品牌产品，可提供 CT6800检测阻抗系列 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。
