产品概述
本系列产品内置调压器及控制保护电路，具有体积小、重量轻、结构紧凑、功能齐全、通用性强和使用方便等特点。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频调压的操作控制箱。是高压试验中必不可少的重要设备。
功能特点
1、具有明显断开点闸刀，具有回零检测功能，安全可靠。
2、具备过流整定、试验计时并发声光报警。
3、可与无局放试验变压器配合，作为局放系统的操作部分，系统局放小于5pC。
技术参数
1、额定容量：1.5～300kVA
2、输入电压： AC 200V或380V
3、输出电压： AC 0～250V或0～430V
产品选型表
容量 | 电源 | 输出 | 操作方式 | 参考重量kg | 备注 | |||
相数 | V | A | V | A | ||||
2 | 1 | 220 | 50 | 0 ～ 220 | 10 | 手动 | 14 | |
3 | 1 | 220 | 50 | 0 ～ 220 | 15 | 手动 | 16 | |
5 | 1 | 220 | 50 | 0 ～ 220 | 25 | 手动 | 18 | |
10 | 1 | 220 | 50 | 0 ～ 220 | 50 | 手动 | 80 | |
15 | 2 | 380 | 50 | 0 ～ 430 | 37.5 | 手动 | 90 | |
20 | 2 | 380 | 50 | 0 ～ 430 | 50 | 手动 | 100 | |
25 | 2 | 380 | 50 | 0 ～ 430 | 62.5 | 手动 | 120 | |
30 | 2 | 380 | 50 | 0 ～ 430 | 75 | 手动 | 140 | |
50 | 2 | 380 | 50 | 0 ～ 430 | 125 | 手动电动 | 160 | |
100 | 2 | 380 | 50 | 0 ～ 430 | 250 | 50 | 调压器外配 | |
150 | 2 | 380 | 50 | 0 ～ 430 | 50 | 50 | ||
200 | 2 | 380 | 50 | 0 ～ 430 | 65 | 50 | ||
250 | 2 | 380 | 50 | 0 ～ 430 | 84 | 电动 | 50 | |
300 | 2 | 380 | 50 | 0 ～ 430 | 100 | 电动 | 50 |
参考标准
DL/T 848.2-2018
❓ 常见问答 3 查看更多 →

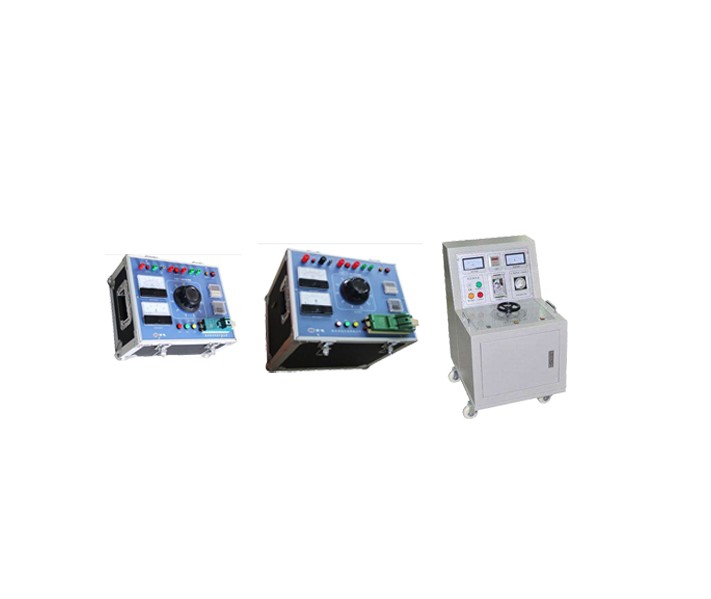

问：CTKZ-口高压试验控制箱（台）系列 是什么？主要用来做什么？
问：CTKZ-口高压试验控制箱（台）系列 有哪些主要特点和技术优势？
问：CTKZ-口高压试验控制箱（台）系列 怎么选型？采购和售后如何对接？
答：选购 CTKZ-口高压试验控制箱（台）系列 时，建议先明确三点：① 测试对象与需要的试验项目；② 电压等级、量程范围等关键参数要求；③ 现场的供电与安装条件。嘉品仪器长期经营 HZHV杭高 等品牌产品，可提供 CTKZ-口高压试验控制箱（台）系列 的选型建议、参数确认、报价与售后技术支持；您可通过本页询价或联系在线客服获取针对性的选型方案与产品资料。
